丝锥铲梢机床的工件主轴,尾顶尖和铲磨架设计(含CAD部件图装配图)

丝锥铲梢机床的工件主轴,尾顶尖和铲磨架设计(含CAD部件图装配图)(论文说明书20000字,CAD图纸11张)

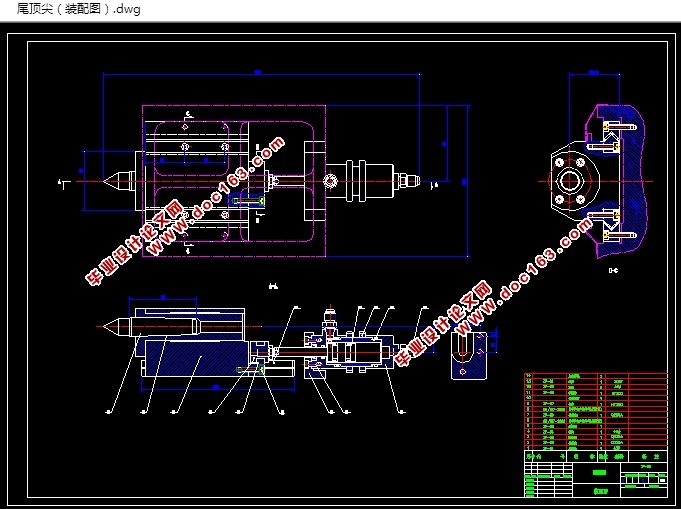

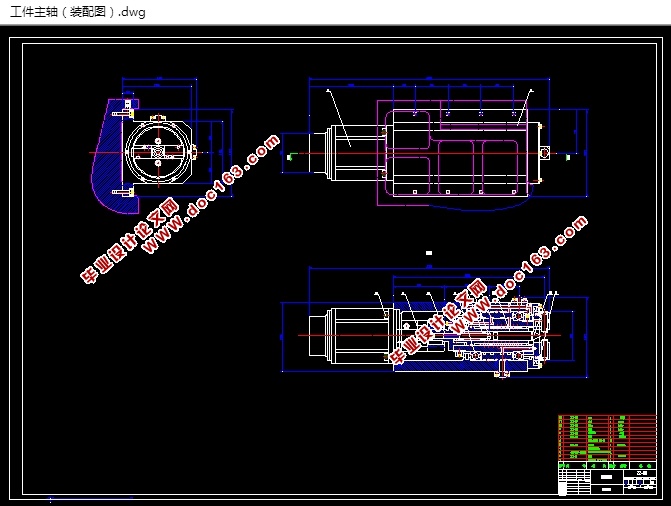

摘   要
本课题来源于当今社会机械工业丝锥铲梢设备的创新和更新换代基础之上，通过设计出丝锥铲梢机，从而来满足当今社会丝锥铲梢机设备不足的缺陷。
国内丝锥铲梢设备的研发及制造要与全球号召的高效经济、铲稍质量好，效率高等主题保持一致。近期对机械行业中丝锥铲梢机的使用情况进行了调查，发现在机械行业中，丝锥的使用非常普遍。自然而然在机械中它们的加工也非常重要。传动的丝锥在没有铲稍设备而需要人工磨削的情况下，工作效率低下，劳动强度大，所以设计一个专用的丝锥铲梢机势在必行。
本文运用大学所学的知识，提出了丝锥铲梢机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了丝锥铲梢机总的指导思想，从而得出了该丝锥铲梢机的优点是高效，经济，并且铲稍质量高，运行平稳的结论。
关键字：丝锥铲梢机，设计，设备，高效

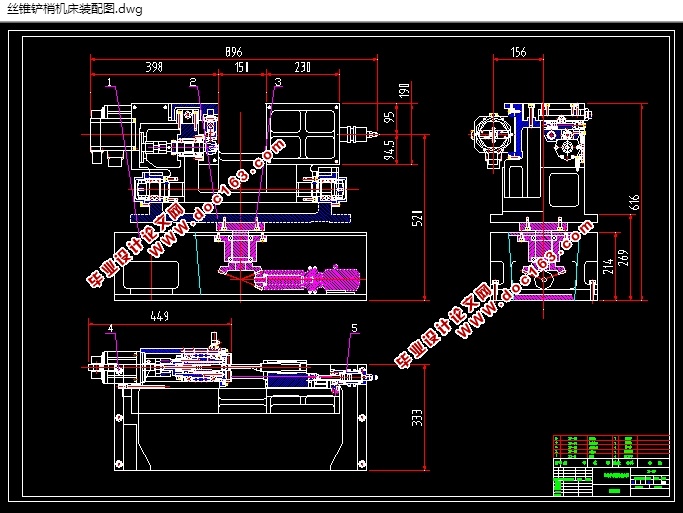

丝锥铲梢机的总体方案图
本次设计的丝锥铲梢机采取的方案是：由位于机架底部的电机通过伞齿轮传动带动连接套转动，从而带动上面的工作台来回摆动。而上面的工作台装有尾顶尖组件和工件主轴装置，通过两个装置对丝锥进行定位，砂轮固定，然后整个工作台来回反复摆动，实现丝锥的铲梢，其具体方案布局图如下： [资料来源：www.doc163.com]

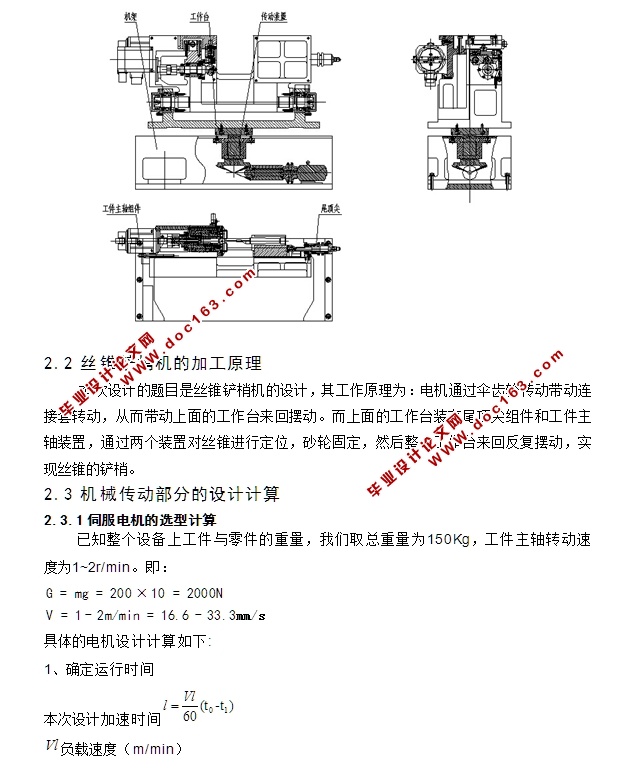

2.2 丝锥铲梢机的加工原理
     本次设计的题目是丝锥铲梢机的设计，其工作原理为：电机通过伞齿轮传动带动连接套转动，从而带动上面的工作台来回摆动。而上面的工作台装有尾顶尖组件和工件主轴装置，通过两个装置对丝锥进行定位，砂轮固定，然后整个工作台来回反复摆动，实现丝锥的铲梢。
2.3 机械传动部分的设计计算
2.3.1伺服电机的选型计算
    已知整个设备上工件与零件的重量，我们取总重量为150Kg，工件主轴转动速度为1~2r/min。
