皮带轮V型槽加工专用车床主传动系统设计(含CAD图)
皮带轮V型槽加工专用车床主传动系统设计(含CAD图)(论文说明书9900字,CAD图4张)
本文研究的主要对象是皮带轮V型槽加工专用车床主传动系统设计，这类主传动系统的设计可用于以适应当前我国机床工业发展的现状，具有一定的经济效益和社会效益。
本次设计主要包括根据一些原始数据（其中包括机床电机的满载功率、最高转速等）结合实际条件和情况对皮带轮V型槽加工专用车床的一些参数进行拟定，再根据拟定的参数，进行传动方案的比较，确定传动方案，绘制出此主传动的机构图，并进行V带轮加工工艺的分析和设计。
本文运用大学所学的知识，提出了皮带轮V型槽加工专用车床主传动系统的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了皮带轮V型槽加工专用车床主传动系统总的指导思想，从而得出了该皮带轮V型槽加工专用车床主传动系统的优点是高效，经济，并且加工精度高，运行平稳的结论。

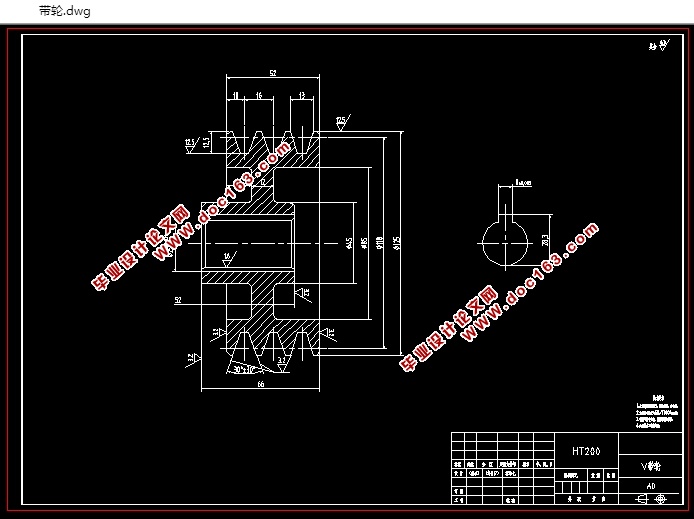

本次题目所给的零件是V带轮，而V带轮一般是圆柱状的零件，上面车有V型槽，其作用是用来安装V带与另外一个V带传动用
[资料来源：Doc163.com]
[资料来源：Doc163.com]
目录
摘要 Ⅰ
ABSTRACT Ⅱ
第一章 总体设计方案拟定 1
1.1 拟定主运动参数 1
1.2 运动设计 2
1.3 动力计算和结构草图设计 3
1.4 轴和齿轮验算 4
第二章 V带轮加工工艺设计 7
2.1 V带轮的作用 9
2.2 V带轮的工艺分析 11

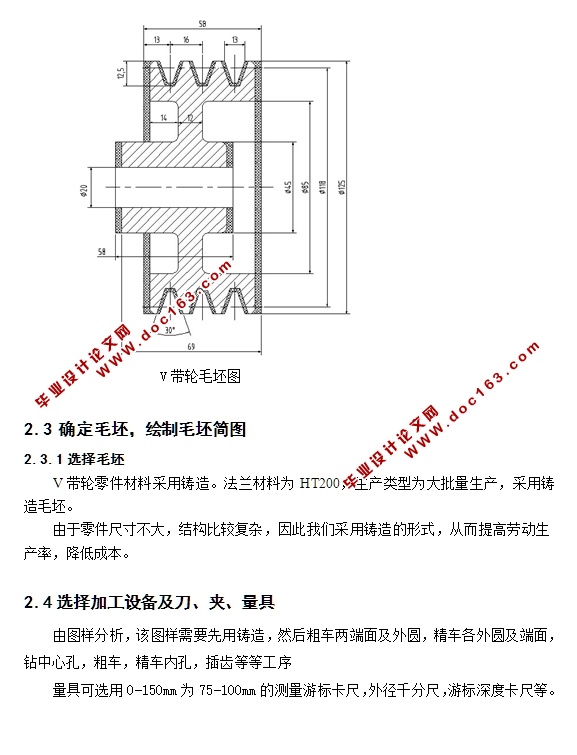

2.3 确定毛坯，绘制毛坯简图 11
2.3.1选择毛坯 12
2.4选择加工设备及刀、夹、量具 15
第三章 参数拟定 16

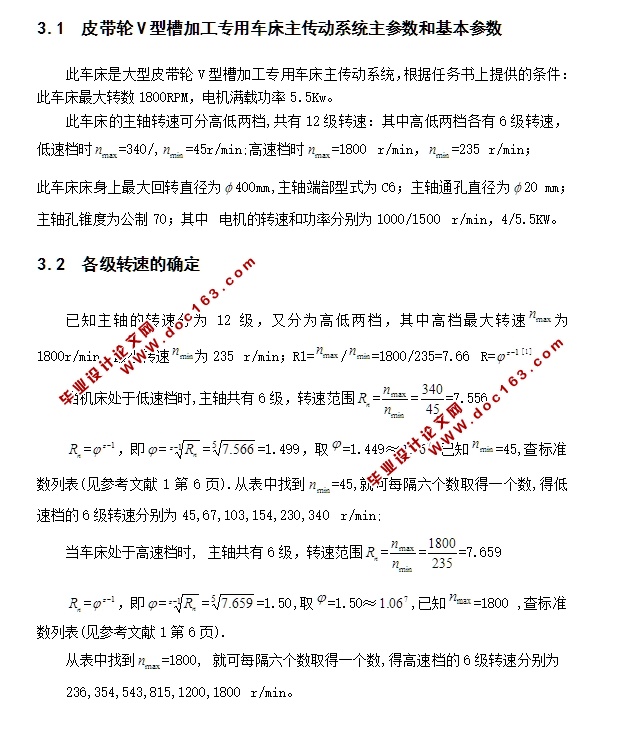

3.1 皮带轮V型槽加工专用车床主传动系统主参数和基本参数 18 [资料来源：http://doc163.com]
3.2 各级转速确定 19
第四章 主传动机构设计 20
4.1 拟定主传动方案 22
4.2 传动方案的比较 22
4.3 各级传动比的计算 22
4.4 各级转速的确定方法 22
第五章 主轴的动力计算 23
第六章 主轴的设计和验算 23
6.1 主轴的结构设计 23
6.2 主轴的强度校核 26
结论 31
参考文献 32
致谢 33
[资料来源：Doc163.com]
