内充种气吸玉米免耕播种机镇压机构部分设计(含CAD图)

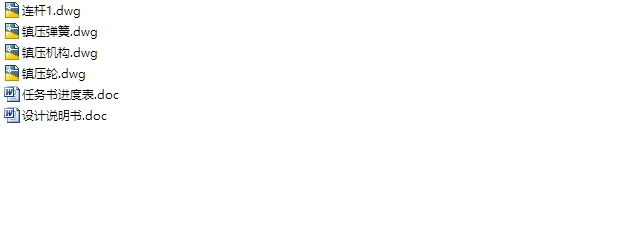

内充种气吸玉米免耕播种机镇压机构部分设计(含CAD图)(任务书,设计说明书12900字,CAD图4张)
针对一年两熟地区夏玉米整秆覆盖下免耕直播冬玉米易产生堵塞这一难题，提出了对行播种思路，研制了玉米对行免耕施肥播种机。根据玉米免耕播种的特定农艺要求，阐述了气吸式玉米免耕播种机的设计原则和思想，介绍了其结构特点和技术参数，并对切茬开沟器部件和镇压部分提出了合理的工作参数及设计。该机能在留茬地上一次完成破茬开沟、施肥、播种以及覆土镇压等作业工序。作业时，土壤扰动少，并可满足高速精量播种质量要求。；对播种机构进行了改进，设计了单圆盘和双圆盘两种播种镇压单体，采用单体仿行，田间防堵性能试验表明双圆盘播种单体结构简单，防堵性能好，播深一致性好，有效解决了原样机相邻两组种管之间的壅堵问题。
样机试制成功后进行了整机播种性能试验，试验表明改进后的机具在玉米整秆覆盖下对行免耕播种玉米防堵效果显著，种、肥播深变异系数较改进前明显变小，整机结构设计合理，为一年两熟地区冬玉米免耕播种提供了技术支持。
关键词： 保护性耕作； 一年两熟；内气吸玉米免耕播种机；防堵；设计
1.4.1 圆盘播种镇压单体结构的改进设计 [资料来源：https://www.doc163.com]
针对播种过程中发现在相邻两种管间易产生壅堵，采用圆盘播种镇压单体，增强防堵性能。分析圆盘开沟器播种原理，设计单圆盘播种机构、双圆盘播种机机构。圆盘播种镇压单体为单体仿形，包括圆盘开沟器、限深镇压轮。由镇压轮控制圆盘开沟器的播种深度，保证单体仿形。
1.4.2 其它关键部件及整机结构的改进设计
根据玉米行距窄、玉米覆盖量大等特点，对开沟器铲柄受力分析，合理设计开沟器铲柄；设计合理的仿形地轮，减少其打滑率，提高播种质量；对整机结构的优化设计，机器作业故障率降低50%以上。其它装置如机架、传动系统等等，这些大都己比较成熟，只需根据实际情况改变它们零部件的尺寸即可。
[来源：http://www.doc163.com]
目录
第一章 绪论……………………………………………………………1
1.1 国内外耕播种机的研究概况…………………………………………1
1.2 精密播种的发展趋势…………………………………………………4
1.3 课题研究的意义与内容………………………………………………5
1.4 课题研究内容与技术路线……………………………………………6
第二章 内气吸玉米免耕播种机单体的设计…………………………8
2.1 开沟器性能分析及设计……………………………………………………8
2.2 播种单体整体结构分析……………………………………………………12
2.3 镇压机构的总体设计………………………………………………………13 [资料来源：http://www.doc163.com]
参考文献………………………………………………………………17
