指接机端面铣削部分设计

指接机端面铣削部分设计(设计说明书18000字,CAD图纸7张)
摘  要
本次设计的指接机端面铣削部分是应用于普及型欧式木窗加工的专用设备，通过指接技术降低类似于欧式木窗的木工产品的生产成本，提高其市场竞争力。
通过对国内外指接设备的分析，在考虑生产成本的基础上，设计了能够满足一般指接需求的设备，并根据较小尺寸对刀具系统进行了完善，使本机床的刀具系统适用较小截面尺寸的木工产品的指榫加工。刀具主轴转速较高，并承受一定的扭矩，文中对其进行了受力分析，确保其在生产中的安全性，同时对其附属部分，如带传动和轴承等进行了校核计算。木材原料夹紧机构采用弹簧压紧，对弹簧力进行了分析，确保在最省力的情况下使木材原料顺利加工。
本题目从生产实际出发，为小径木材指榫加工设计关键设备，对现有的指接机进行改进设计，降低指接生产线成本，使指接技术得以普及。对于我国中小型木工企业的生产改型和技术革新有重要的意义。

关键词:木材；指接；指榫；欧式木窗；木工机械

ABSTRACT
The machine that we designed is a milling installation which is used for the machining of the popularized western-style wooden window. By applying this kind of knowledge, we could reduce the production costs of those products as western-style wooden window and enhance its competitive power.

[资料来源：http://doc163.com]

Through the analysis of both the domestic and the foreign tenoners and on the basis of the consideration of its production costs, we have designed this kind of equipment which could meet the need for the joint of general tenon need raw materials and have made approve-ments to its tool system. Through this change, we have made its tool system more applicable for the joint of those products in smaller section size. The tool’s primary shaft works in higher rotational speed and withstands certain torque. We have carried out the force analysis in this article to make sure its security and have made checkouts to its accessorial parts, such as transmission belt and transmission shaft and so on. Through the analysis of the spring force, we uses the spring to compact in the lumber raw material jig system to make sure that the lumber raw materials could clamp smoothly in the situation which uses the minimum forces.
  Combined from infact of product, this topic is set up both for the design of the key equipments which are used for the machining of this small materials and to make approvements to the existing tenoners so as to reduce the costs of the connect production line and to make this technique popular. With regard to our middle and small carpentry enterprise's production modification and technical innovation, this design has quite a vital significance. [资料来源：www.doc163.com]

Key words：Lumber; Connect; Tenon; Western-style wooden window; wood working machineny

根据国外的指接机发展方向，要求制造出效率高，消耗功率少，产品质量好的指接机，以便适应飞速发展的指接工业对指接材的质量要求。本次设计的指接机为手动指接机，原料夹紧后采用工人手工进给的方式进行铣削加工，一次夹紧即可完成整道工序。机械的基本参数如下：
 端铣刀刀刃半径：140 mm
刀盘转速：5680 r/min
 端铣刀轴转速:5680r/min
进给速度0.05m/min
机床外型尺寸:900×1300×1200mm
机床净重:135～150kg

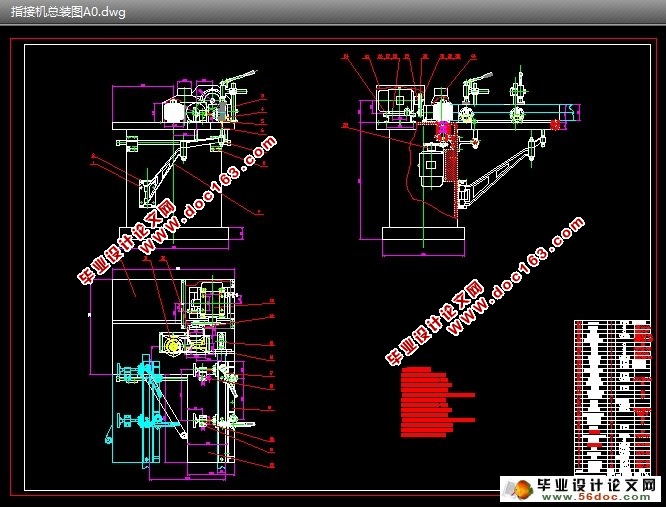

指接机切削部分的主要工作结构

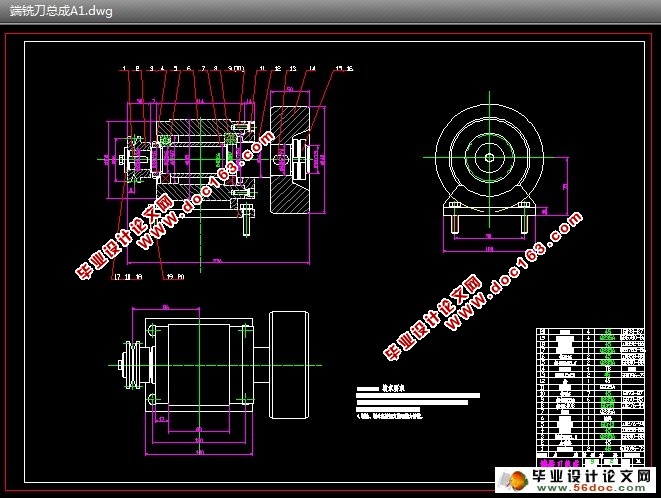

指接机主要由工件的夹紧机构、端铣刀部件、指接刀部件等部分组成。

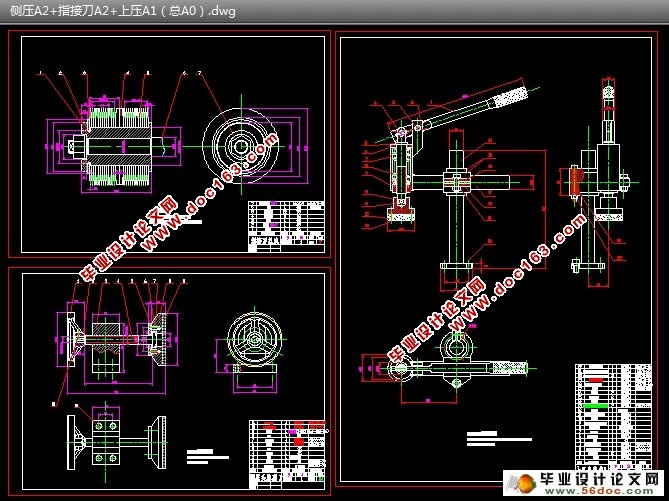

工件的夹紧机构由两个上压头和两个侧压头组成，可以在压紧的同时保证工件不能翘头和侧翻。端铣刀部件主要由带轮、轴以及端铣刀片组成。传动轴采用固游式的固定方式对刀具起一定的保护作用。指接到部分与端铣刀相似，但指接刀是由一组刀具组成，可以同时加工较宽的原材料，提高生产效率。为了达到减少传动损耗、简化结构、节约生产成本以及故障排查等作用，在刀具和带传动之间直接由传动轴传动，其中不再添加齿轮、蜗轮蜗杆等变速机构。

指接机的开榫原理及工作方式
总体来说，指接机的工作原理较为简单，主要是在刀具固定的情况下，由工作人员手动推动移动工作台，一次行程完成端铣和指榫两道工序。
开榫前，工作人员一定要先将工作台清理干净，然后将板料放到工作台的上压头下方，在两个侧压头和两个上压头的配合下逐渐将工件夹紧。在机器开始工作以后，由工作人员手动推动移动工作台，使工作台前后移动，在端铣刀铣平端面后将工件移至指接刀位置，由指接刀铣出齿形。最后，将工作台移出工作范围，歇料后再将工作台移至起始位置，上料夹紧后循环工作。

  [版权所有：http://DOC163.com]

目  录
摘要    I
Abtract    II
第1章 绪论    1
1.1指接技术综述    1

[资料来源：http://www.doc163.com]

1.2指接设备的研究意义    1
1.3木工机械的国内外发展综述    2
1.3.1木工机械产品的现状    2
1.3.2木工机械发展趋势    2
1.4指接概述    4
1.4.1指接工艺简介    4
1.4.2指接的特点    5
1.4.3指接材的种类    5
1.4.4指榫的加工方法    5
1.4.5指接机床的使用及加工缺陷的调整    6
1.4.6影响指接材质量的因素    8
1.4.7指接材质量评定与检验    9
1.4.8指接刀简介    10
第2章指接机切削部分的设计方案    13
2.1切削部分的设计任务    13
2.2切削部分的主要工作结构    13
2.3指接机的开榫原理及工作方式    13
2.4切削部分的设计方案    14
2.4.1机床的设计方案    14
2.4.2工作要求    14
2.4.3产品的用途    15 [版权所有：http://DOC163.com]
2.4.4工段的生产制度和主要经济指标    15
2.5本章小结    15
第3章 端铣系统的设计计算    16
3.1电动机的选择    16
3.2轴的设计计算    17
3.2.1估算轴的基本直径    17
3.2.2轴的结构设计    17
3.2.3轴的受力分析    18
3.2.4按当量弯矩校核轴的强度    19
3.3带传动的设计计算    23
3.4轴承的选择与计算    25
3.5平键联结的强度计算    27
3.6本章小结    27
第4章 指接系统的设计计算    28
4.1电动机的选择    28
4.2主轴的设计计算    28
4.2.1估算轴的基本直径    28
4.2.2轴的结构设计    28
4.2.3按当量弯矩校核轴的强度    30
4.3带传动的设计计算    34
4.4轴承的选择与计算    38
4.5平键联结的强度计算    38

[资料来源：http://Doc163.com]

4.6本章小结    38
第5章 压紧机构的设计计算    39
5.1压紧机构的结构设计    39
5.1弹簧部分的计算    39
5.2本章小结    42
结论    43
参考文献    44
致谢    46
