抛丸清理机中丸料提升机系统设计(任务书,外文翻译,设计说明书15000字,CAD图纸6张,答辩PPT)

摘要

斗式提升机是一种被普通采用的垂直输送设备, 用于运送各种散状和碎块物料,例如水泥,沙,土煤,粮食等,并广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。斗式提升机的结构特点是:被运送物料在与牵引件连结在一起的承载构件料斗内,牵引件绕过各滚筒,形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路,连续运动输送物料。驱动装置与头轮相连,使斗式提升机获得动力并驱使运转。

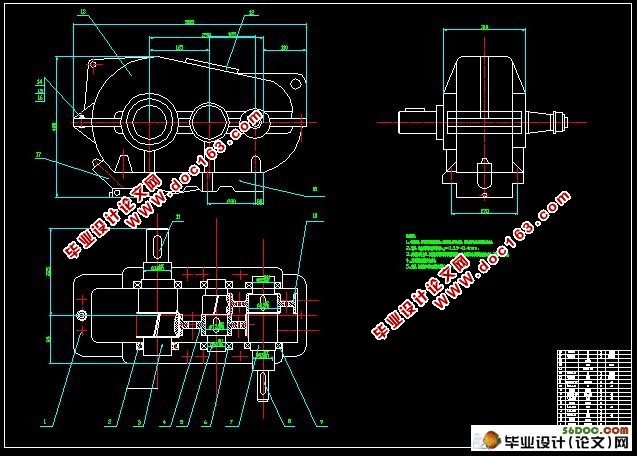

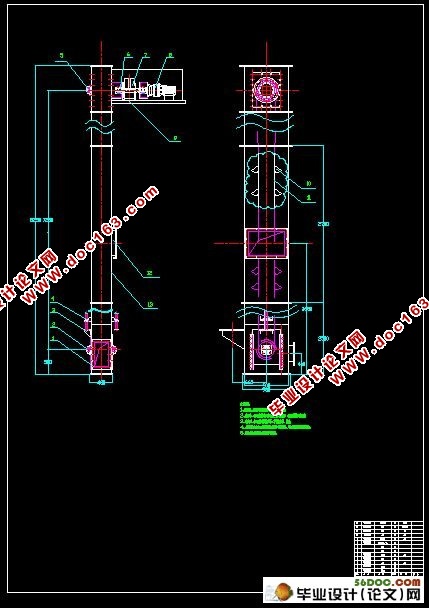

本次设计主要针对TD400的整体结构设计,驱动滚筒的设计,料斗的设计,斗式提升机输送能力的计算,驱动轮转速以及功率的确定,电机、减速机等主要零部件的选择及驱动轴的设计校核,包括斗式提升机总装图以及零件图,二级减速器总装图的Auto-CAD图纸的绘制。通过计算选取方案,因工作效率要求较高,故排除TD250,而选取工作效率更高的TD400斗式提升机。同样考虑到工作要求,选取深料斗,以满足工作需要。
关键词:斗式提升机,滚筒,驱动装置,减速器,张紧装置,牵引件

ABSTRACT

The bucket elevator is a common vertical transportation equipment for the delivery of a variety of bulk and fragments of materials such as cement, sand, soil, coal, grain, and is widely used in building materials, electricity, metallurgy, mechanical, chemical industry, light industry, nonferrous metals, grain and other industrial sectors. Bucket Elevator is the structural characteristics: the materials being transported together with the traction of carrying components of the hopper, the traction around the drum pieces, forming a closed loop containing a branch of a delivery of materials and a branch of the non-delivery of materials, the Movement for conveying materials. The design of the main TD400 overall structural design, the design of the drive pulley, the design of the hopper, the calculation of bucket elevator transmission capacity, the determination of drive wheel speed and power, the select of  motor, reducer, belt and other parts and the drive shaft design verification, including the bucket elevator final assembly drawing and part drawing, the Auto-CAD final assembly drawing of the secondary gear reducer. Selected by calculations, due to the high efficiency requirements, ruling out TD250, and selecting TD400 bucket elevator. Given the same job requirements, I

[资料来源:https://www.doc163.com]

choose deep hopper to finish my work.
KEY WORDS: Bucket elevator,drum,drives,reducer ,tensioning device,traction components

该毕业设计题目来源于某企业的抛丸清理机设计项目。该课题主要是针对抛丸清理机中丸料循环过程中提升机系统进行结构设计,主要工作内容包括丸料提升机系统传动方案拟定、电机选型、减速器设计、提升机设计、导轨选型、结构设计、3维和2维图纸绘制等。
通过本次毕业设计,不仅要巩固本科四年内所学的机械专业方面知识,而且更要学习和使用新的计算技术,新的知识。并培养学生科学研究能力和自学能力,提高查阅资料、外文翻译的能力,以及和综合应用基础理论和专业知识的能力,进一步增强分析问题和解决问题的能力。最终通过毕业设计,使学生具有一定的科学研究素养。

主要技术指标
        生产效率:         150t/h
     提升机安装空间:     宽:0.4m----0.5m
                      高:8m----9m [资料来源:www.doc163.com]

此次设计是研究TD400斗式提升机的工作原理、性能和特点,采用理论联系实际的方法,研究影响斗式提升机效率的影响因素,进行必要的结构改进,提出结构的方案并实施设计。同时,进行相关结构参数和工艺参数的设计与计算、总体方案设计,总体装配以及传动等部件和相关零部件设计及绘制。
  [版权所有:http://DOC163.com]

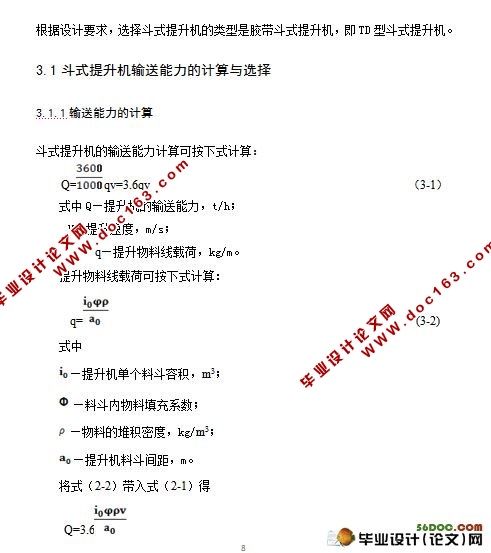

抛丸清理机中丸料提升机系统设计
抛丸清理机中丸料提升机系统设计
抛丸清理机中丸料提升机系统设计
抛丸清理机中丸料提升机系统设计



目录
摘要    I
ABSTRACT    II
第一章    绪论    1 [资料来源:Doc163.com]
1.1抛丸清理机及斗式提升机的简介    1
第二章 本课题介绍及设计理论    3
2.1概述    3
2.2斗式提升机工作原理    3
2.2.1斗式提升机分类    3
2.2.2斗式提升机的装载和卸载    4
2.2.3斗式提升机的部件    6
2.2.4斗式提升机的工作原理    7
第三章 提升机主要参数确定及主要结构设计    8
3.1斗式提升机输送能力的计算与选择    8
3.1.1输送能力的计算    8
3.1.2料斗的计算和选择    10
3.2.1卸料方式    11
3.2.2驱动轮转速的确定    12
3.2.3驱动轮直径的确定    14
3.3运动阻力和驱动功率的计算    14
3.3.1牵引构件张力计算    14
3.3.2驱动功率计算    17
第四章 斗式提升机传统系统的设计计算    19
4.1电动机的选择计算    19 [资料来源:http://Doc163.com]
4.1.1选择电动机的类型和结构形式    19
4.1.2确定电动机的转速    20
4.1.3确定电动机的功率和类型    20
4.2减速器的设计    21
4.2.1减速器的计算    21
4.2.2传动比的分配    21
4.2.3计算各轴参数    22
4.2.4各输入轴的功率    22
4.2.5各轴的输入转矩    22
4.2.6高速级齿轮的传动设计    23
4.2.7低速级齿轮的传动设计    24
4.2.8轴的设计    25
4.3驱动轴的设计计算和工艺要求    28
4.3.1轴的结构设计    28
4.3.2轴的强度校核计算    29
第五章 提升机其他装置的设计    31
5.1输送带的设计    31
5.2张紧装置的设计    31
5.3反转装置的设计    32
5.4罩壳的设计    32
5.5轴承的选择    33
参考文献    34 [版权所有:http://DOC163.com]
致谢    35
毕业设计小结    36 [资料来源:http://doc163.com]
