十一层小区住宅楼高程建筑给排水设计(含CAD图)

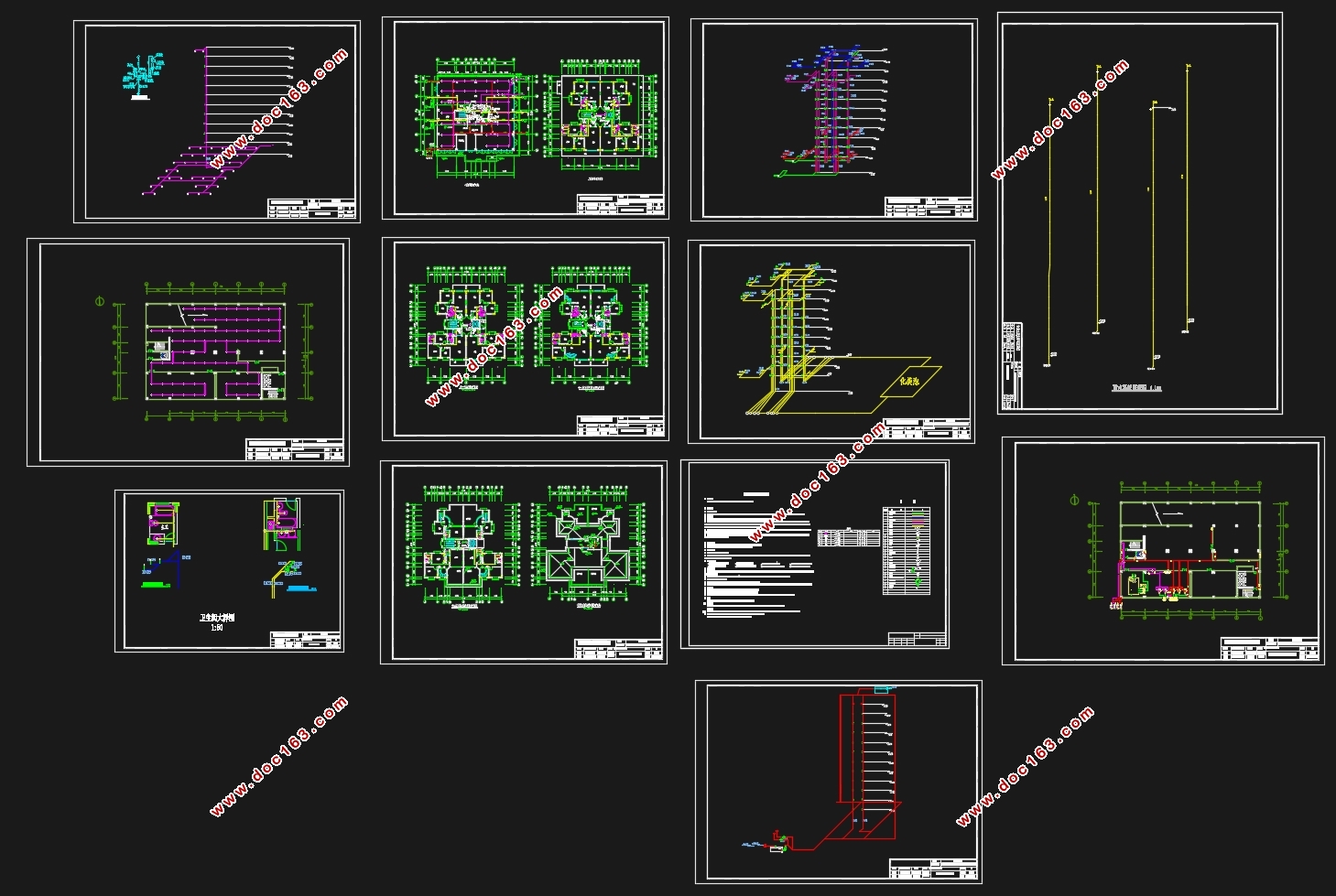

十一层小区住宅楼高程建筑给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书10000字,CAD图纸11张)
摘  要

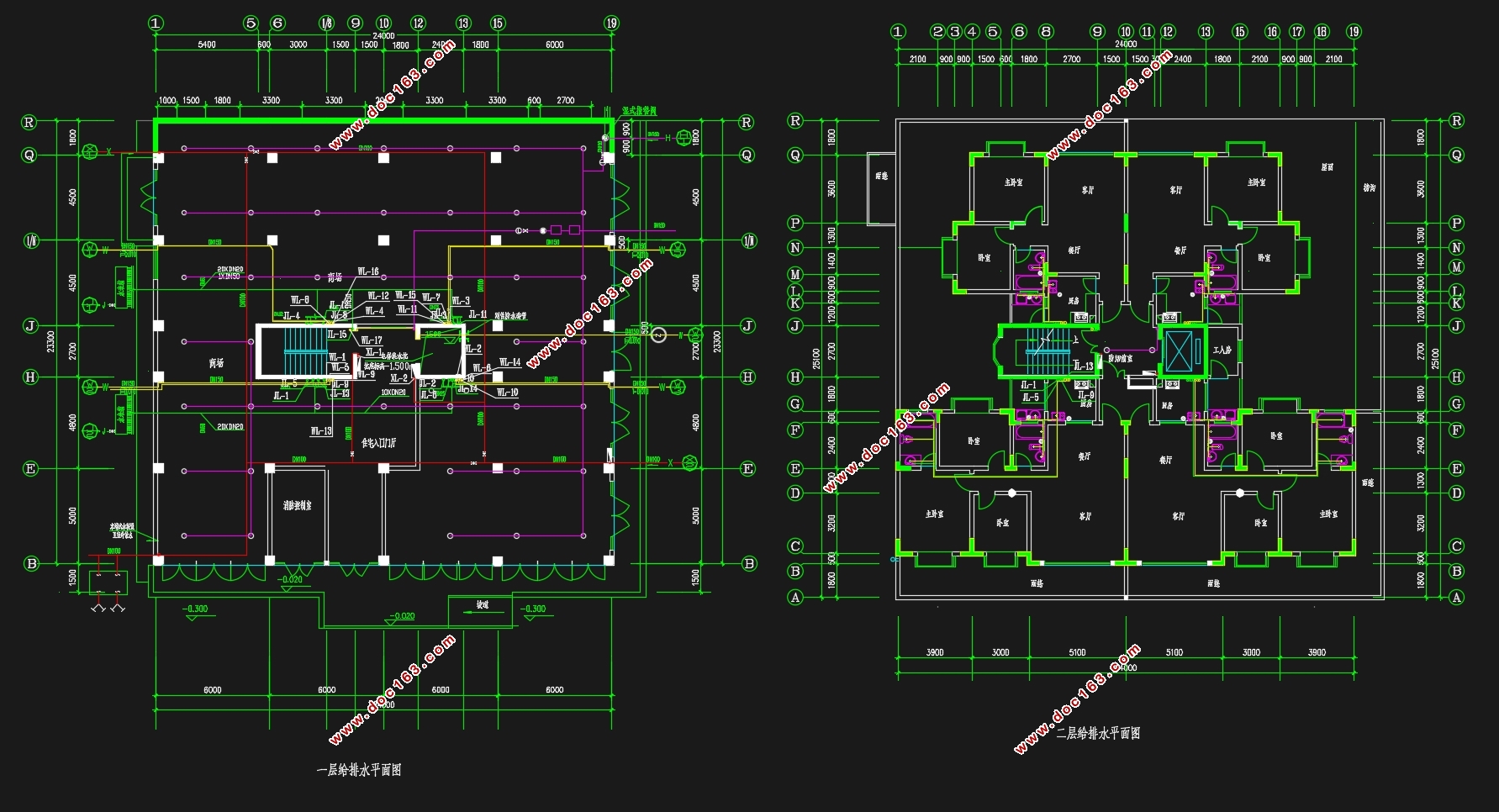

该楼共十一层的住宅楼，大厦南面有DN300市政供水管，可提供稳定水压28m，埋深为1.50m。同时北面还有DN400市政排水管，排水方向由东向西，埋深1.80m。

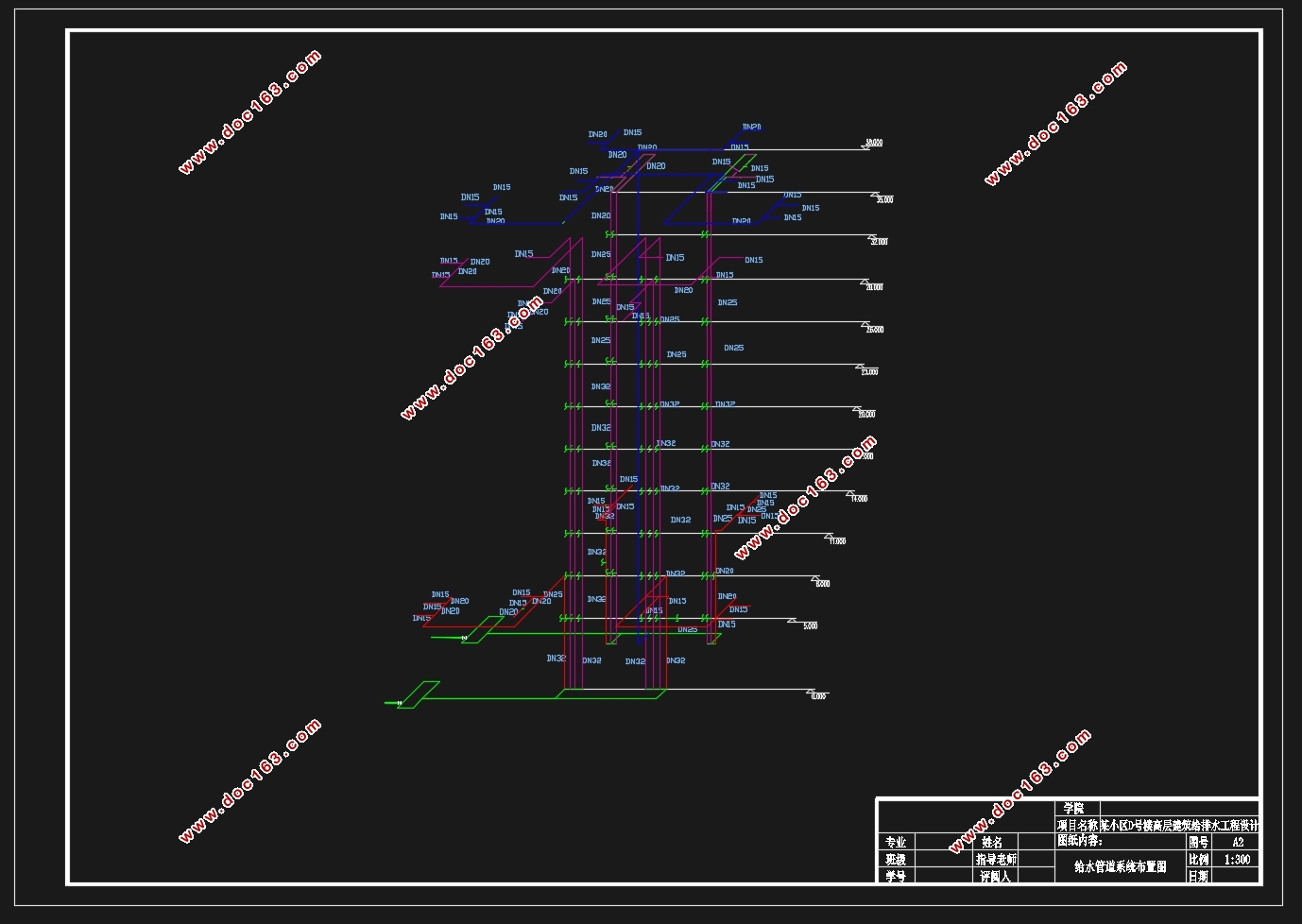

给水系统：生活给水系统分成三区，1~3层由市政管网直接供水，Ⅱ区3~1层变频调速恒压给水系统供水，12层变频水泵直供。。

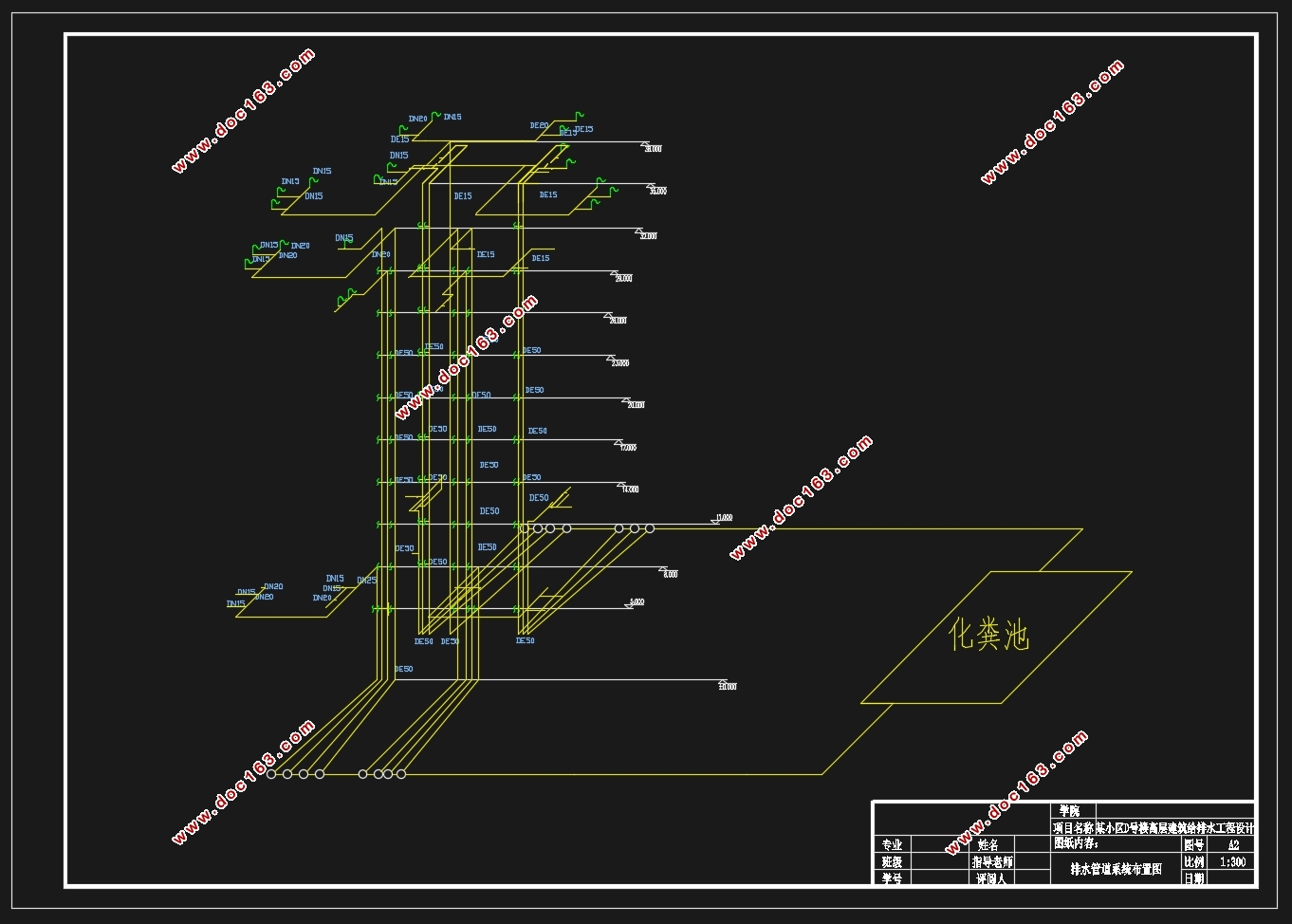

排水系统：室内排水系统采用粪便污水和生活污水合流排放，一起进入化粪池处理排放至市政污水管网。
消防给水系统：室外消防贮水池贮备2小时消防栓给水用水量和1小时自动喷淋灭火系统用水量.屋顶消防水箱提供火灾前10分钟用水。
关键词：建筑给水排水设计 给水系统 排水系统 消防给水系统

International Gasthaus
Abstract
This project designs the water supply, water drainage, hot-water supply, fire water system of this building.
Water supply system: The water supply system of this building is divided into two districts. TheⅠdistrict from the 1 flour to the 2 flour use domestic water , theⅡdistrict from the 3 flour to the 11 flour uses pump supply system. [来源：http://Doc163.com]
hot-water supply:
Fire-sprinkling and fire hydrant system: There is a fire water store under the ground out of the building, is offers two hour’s fire hydrant system and one hour’s fire-sprinkling water consumption. And the cistern on the top flour of the building offers the fire 10-minute water consumption.
Sewage system: The indoor sewerage system is a incorporate system of waste sewage domestic sewage .After they flow into the waste pool is discharged with the domestic sewage into the domestic pipe.
Key words: water system design of  building, water supply system,sewage system, fire-sprinkling and fire hydrant system.
