十二层高层住宅建筑给排水工程设计(含CAD图)

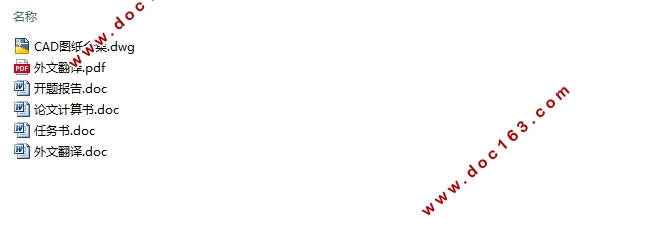

十二层高层住宅建筑给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,论文10300字,CAD图纸21张)
摘 要
本设计的内容为十二层住宅上下给排水、雨水、消防和自喷设计。该高层建筑为地上十二层，地下一层。该建筑高度41.05m，建筑总面积约424.63m2。
生活给水系统采用变频泵给水方式。本建筑分区，从地下一层至地上三层采用市政管网供水，地上四层至十二层采用变频泵供水。该方案供水安全可靠，投资及维护费用低。同时，水泵出水量稳定，能保持在高效区运行。
排水系统采用雨水和生活排水分流排放。生活污水经室外化粪池处理后排至城市排水管网。
屋面雨水排水系统采用外排水系统。
室内消火栓系统不分区，采用水箱和水泵联合供水的临时高压给水系统，并设有消防水箱一个。根据规范，可采用一根竖管（枝状），双阀双出口型消火栓。
该建筑全楼均设自动喷水灭火系统，采用玻璃球闭式标准喷头，消防用水来自高位水箱。
关键字：建筑给水 建筑排水 消防系统 自喷系统

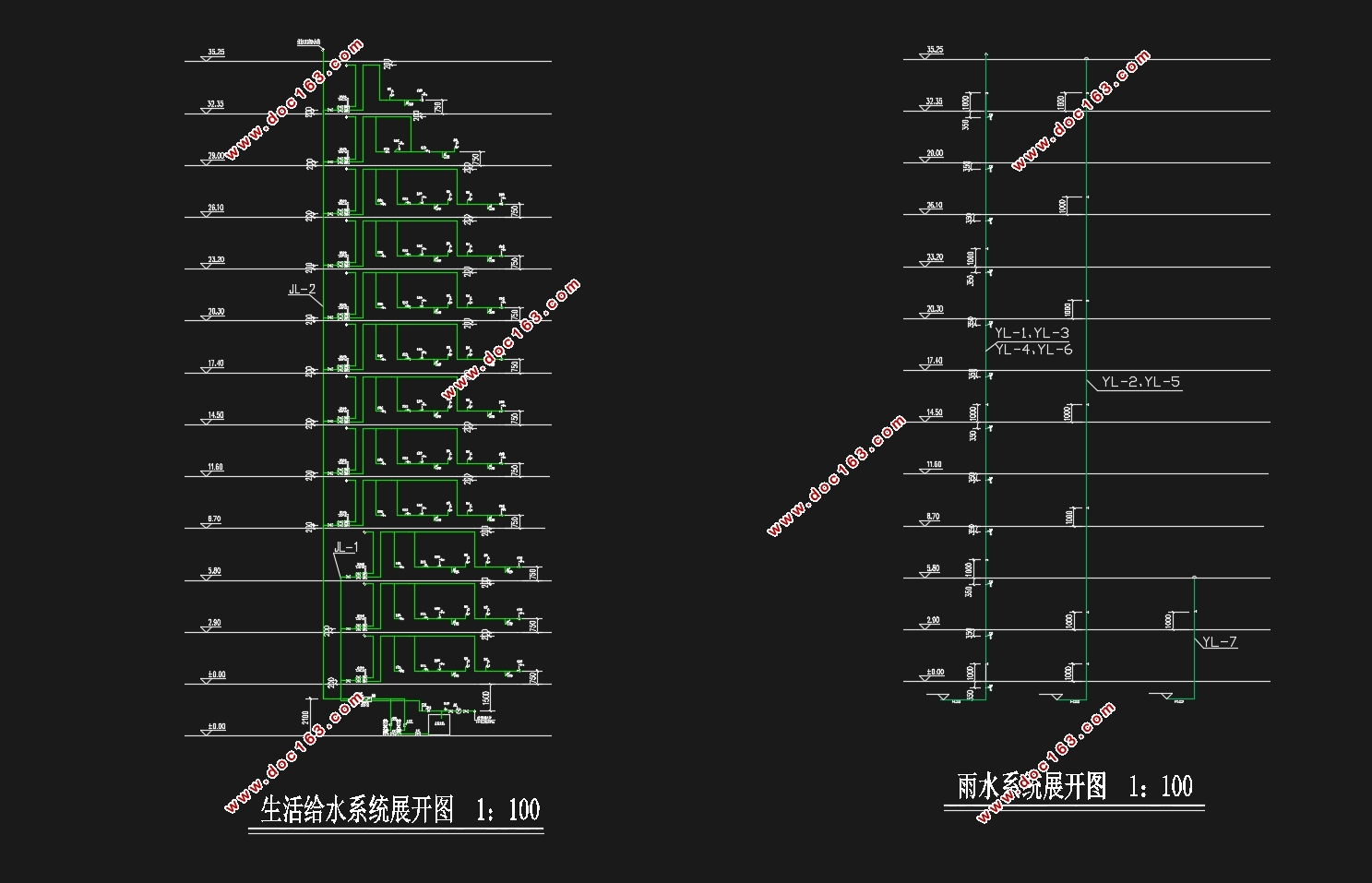

1.1建筑生活给水系统
1.1.1给水方式
市政给水管网常年可提供的资用水头为0.28MPa，建筑高度为41.05m，市政水压不能满足建筑内部用水要求，应考虑二次加压。经经济技术比较，室内给水拟采用分区给水方式。 [资料来源：http://Doc163.com]
1.1.2给水分区
该建筑共12层，初步拟定该建筑供水分为2个区：低区为-1～3层，由市政管网直接供水；高区为4～12层，由直联无负压变频给水设备设于负一层水泵房内。
1.1.3给水系统的组成
本建筑的给水系统由引入管、水表节点、给水管道、给水附件、直联无负压给水设备等组成。

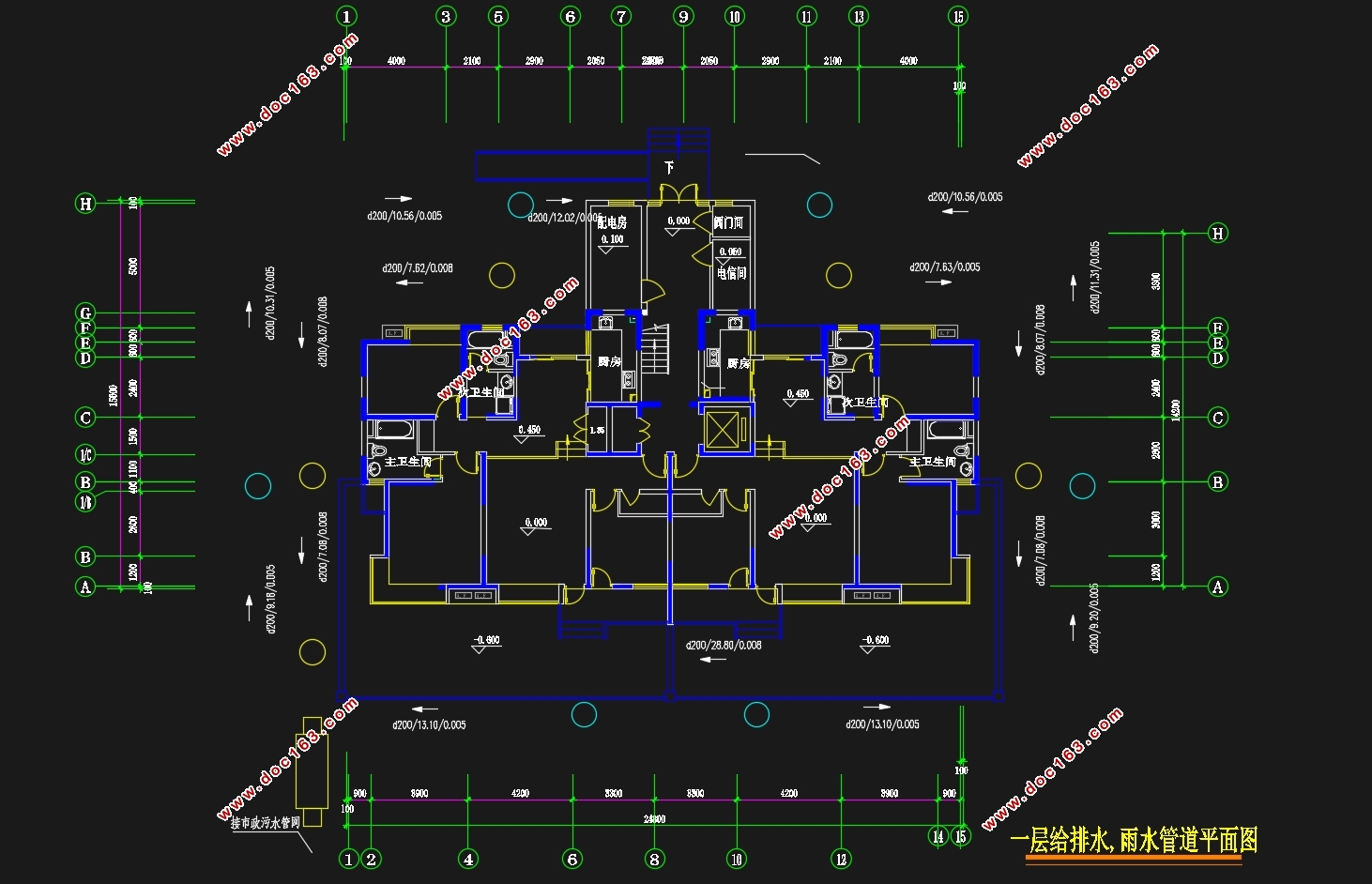

1.1.4给水管道布置与安装
1、各层给水管道采用暗装敷设，管材均采用PPR管，采用承插式接口，用弹性密封圈连接。
2、管道外壁距墙面不小于150mm，离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距为20—25mm。
3、给水管与排水管道平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管的上面。
4、立管通过楼板时应预埋套管，且高出地面15—20mm。
5、在立管横支管上设阀门，管径DN>50mm时设闸阀，DN<50mm设截止阀。
6、引入管穿地下室外墙设套管。
7、给水横管设0.003的坡度，坡向泄水装置。
8、贮水池采用钢筋混凝土，贮水池上部设人孔，基础底部设水泵吸水坑。为保证水质不被污染，水池底板做防水处理。
9  、所有水泵出水管均设缓闭止回阀，除消防泵外其他水泵均设减震基础，并在吸水管和出水管上设橡胶接头。

[资料来源：www.doc163.com]



[资料来源：http://www.doc163.com]

[资料来源：http://Doc163.com]

目录
第一章 给水系统设计    5
1.1建筑生活给水系统    5
1.1.1给水方式    5
1.1.2给水分区    5
1.1.3给水系统的组成    6
1.1.4给水管道布置与安装    6
1.2给水设计计算    6
1.2.1最高日用水量与最高时用水量    6
1.2.2水力计算    7
1.2.3进户水表的计算与选择    11
1.2.4楼层引入管最不利点压力计算    12
1.2.5高区水压校核    12
1.2.6低区水压校核    14
1.2.7给水设备的选择    15
第二章 建筑排水系统    16
2.1建筑排水系统方案的确定    16
2.1.1系统的选择    16
2.1.2系统的组成    16
2.1.3排水管道及设备安装要求    16
2.2 系统的设计计算    17
2.2.1排水设计秒流量    17

[版权所有：http://DOC163.com]

2.2.2排水管的水力计算    19
第三章  建筑消防给水系统    24
3.1消火栓给水系统    24
3.1.1系统组成    24
3.1.2基本情况和方案确定    24
3.1.3设计计算    25
3.1.4消火栓保护半径    27
3.1.5室内消火栓系统水力计算    28
3.2自动喷水灭火给水系统    31
3.2.1基本情况和方案确定    31
3.2.2地下层设计计算    31
3.2.3最不利点楼梯间喷淋计算    34
3.2.4喷淋泵的选择    35
第四章  屋面雨水排水系统    37
4.1系统设置    37
4.1.1系统组成    37
4.1.2屋面雨水汇水面积F的划分原则    37
4.1.3雨水立管的布置    37
4.2设计计算    37
   4.2.1雨水排水系统计算说明    37
4.2.2雨水排水系统设计计算    37

[资料来源：http://www.doc163.com]
