江西永安6万吨自来水厂设计(含CAD图)

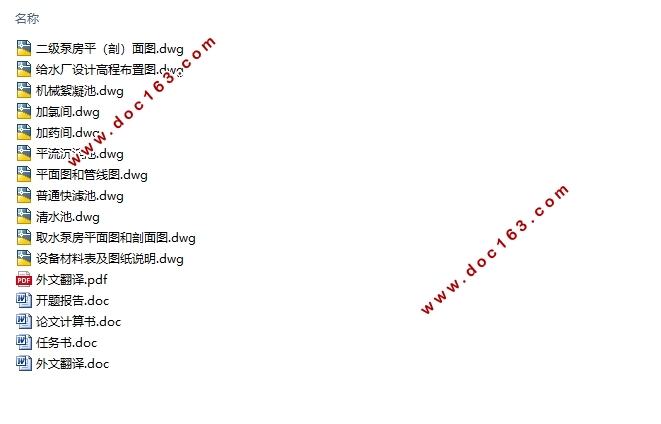

江西永安6万吨自来水厂设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书15600字,CAD图11张)
给水厂流程中的资源化及净水工艺的探讨
摘要：给水厂是城市给水管网系统中非常重要的一部份，针对给水厂中的一些问题与影响，对现状的水处理工艺进行整理以及对未来工艺流程中的方法进行了比较，提出了一些节水、节能及资源化措施和绿色处理。
关键词：给水厂 工艺流程 节水节能 资源化 净水工艺探讨
To a recycling process of waterworks and water purification process
Abstract: to the water plant is a part of the urban water supply pipe network system is very important in, directed against the problems and influence to water plants, the status quo of water treatment technology for finishing and compares the process methods in the future, then puts forward some measures for water saving, energy saving and resource utilization and green processing.
Keywords: Water supply plant technological process Water saving and energy saving Resource based Discussion on water purification technology
1.1 设计依据及设计范围
1.1.1设计题目
江西永安6万吨自来水厂设计
1.1.2设计任务
在江西九江市抗洪纪念广场西，赛湖与长江进口东，建设6万吨自来水厂1座，供应九江市西北区域自来水。水源为长江水，长江水位枯水期最低为55.500m，丰水期最高水位为56.72mm。自来水场地平整后，地坪海拔高度58.50m。
2.1 设计参数
（1）进水管采用自流管设计，管内流速应考虑不产生淤积，采用0.7m/s。必要时，应有清淤措施。
（2）自流管采用两根，当事故停用一根时，其余管仍能满足事故设计流量要求（一般为70%-75%的最大设计流量）。
（3）自流管一般埋设在河底以下，其管顶最小埋深一般应在河底以下0.5m。
（4）当河流水位变化幅度不大时，岸边式集水井可采用单层进水孔口。当河流水位变化幅度超过6m时，可采用两层或三层的分层进水孔口。
（5）为确保取水头部在最低水位下能取到所需水量，淹没进水孔上缘在设计最低水位下的深度应符合规定：顶部进水时，不得小于0.5m；侧面进水时，不得小于0.3m。
2.2 设计要求
（1）设置两根DN600钢管（做好防腐处理）作为自流管，埋设在枯水位以下0.75m，采用侧面进水。 [资料来源：Doc163.com]
（2）在自流管前端5m处设置拦污网（渔网或竹筏），拦截河水中漂浮物。避免其进入管道，堵塞自流管。
2.3 设计流量的确定和设计扬程估算
1、设计流量Q
考虑到输水干管漏损和厂区本身用水，采用自用水系数α=1.05，则
Q=60000×1.05=63000m³/d=2625m³/h
2、设计扬程
（1）枯水位：55.50m
（2) 原水输水干管的水头损失Σh:
设计采用两根DN600钢管并联作为原水输水管，当一条输水管检修时，另一条输水管应通过75%的设计流量，即Q=0.75×63000=47250m³/d=0.547m³/s ,查水力计算表得管内流速v=1.09m/s，1000i=1.74，所以Σh=1.1×1.74×10-3×1000=1.914m（式中1.1为局部损失而加大的系数）。
[资料来源：Doc163.com]
[资料来源：Doc163.com]
目录
1、概论……………………………………………………………………...............4
1.1设计依据及范围.............................................................................................4
2、取水泵房………………………………………………………………………...6
2.1设计参数…………………………………………………………….............6
2.2设计要求………………………………………………………………….....6 [资料来源：www.doc163.com]
2.3设计流量的确定和设计扬程估算……………………………………….....6
2.4泵的选择………………………………………………………………….....8
2.5泵房布置………………………………………………………………….....8
2.6附属设备选择…………………………………………………………….....8
2.7泵房整体设计…………………………………………………………….....8
2.8集水井设计.....................................................................................................8
3、加药间设计计算………………………………………………………………...9
3.1设计参数…………………………………………………………………….9
3.2设计计算…………………………………………………………………….9
4、混合设备计算…………………………………………………………………..12
[版权所有：http://DOC163.com]
4.1设计参数……………………………………………………………………12
4.2设计计算…………………………………………………………………....13
5、絮凝池设计计算…………………………………………………………..........14
5.1设计参数……………………………………………………………………14
5.2设计计算……………………………………………………………………14
[来源：http://Doc163.com]
6、沉淀池计算…………………………………………………………..................17
6.1设计水量…………………………………………………………….……...17
6.2设计数据…………………………………………………………….……...17
6.3计算…………………………………………………………………….…...17
7、普通快滤池计算……………………………………………………………......18
[来源：http://www.doc163.com]
7.1设计数据…………………………………………………………….….......18
7.2设计计算…………………………………………………………….….......18
7.3滤池各种管渠计算计算................................................................................20
8、消毒池设计计算..................................................................................................23
8.1设计参数…………………………………………………………………....23
8.2加氯机及漏氯处理……………………………………………….……...…24
[来源：http://www.doc163.com]
8.3加氯间及氯库设计计算…………………………………………………....24
9、清水池…………………………………………………………………………..25
9.1设计数据……………………………………………………………………25
9.2设计计算………………………………………………………....…..……..25
9.3清水池布置………………………………………………………..….…….26
[资料来源：https://www.doc163.com]
10、吸水井…………………………………………………………………………27
10.1 设计要点……………………………………………………………….....27
10.2 吸水井的设计………………………………………………………….....27
11、二级泵房的确定 ……………………………………………………….….28
11.1 流量设计………………………………………………………………….28
11.2 扬程…………………………………………………………………….....28
11.3 选泵…………………………………………………………………….....28
11.4 泵房布置……………………………………………………………….....29
11.5泵房附属设备……………………………………………………………..29

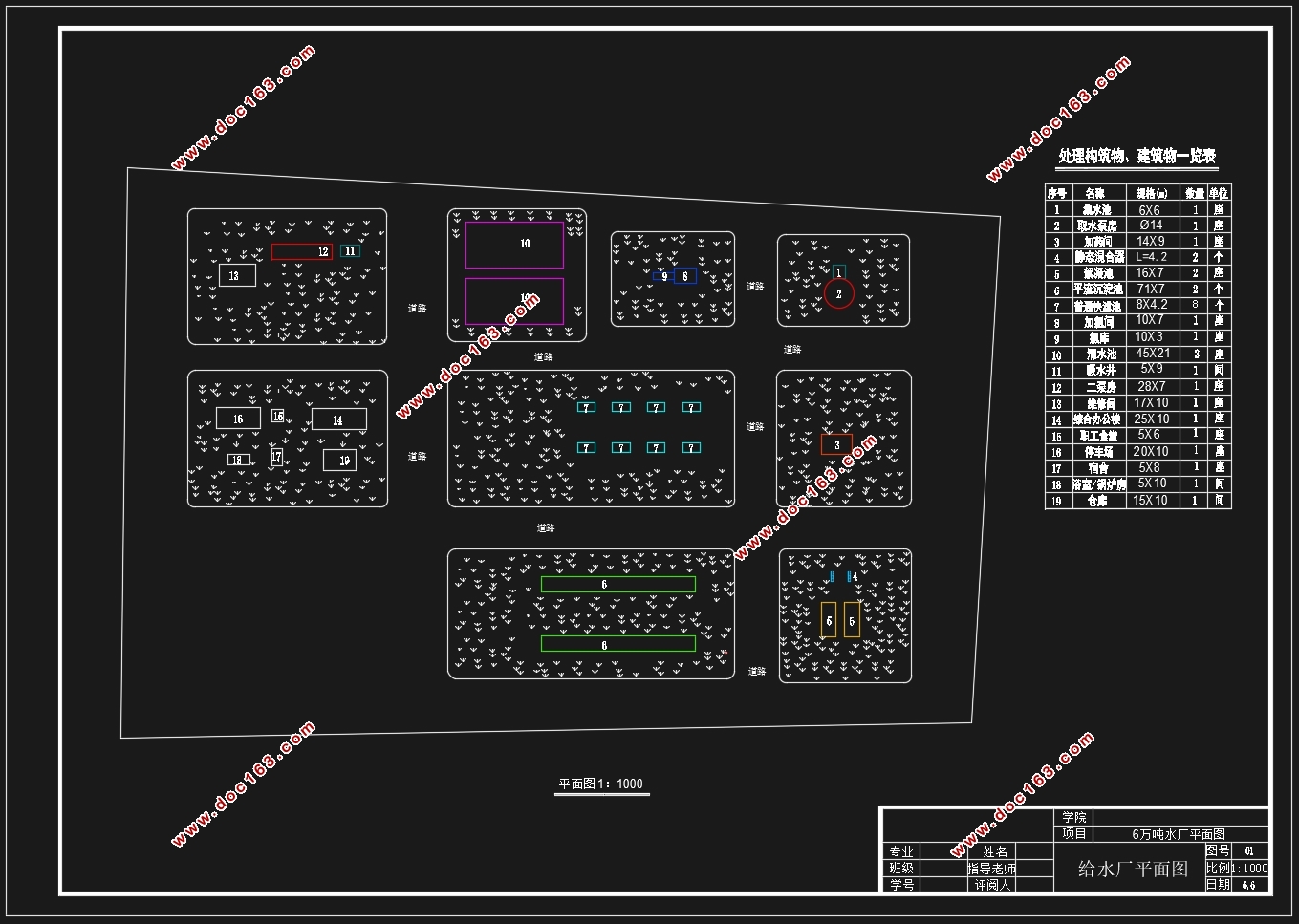

12、水厂平面布置....................................................................................................33

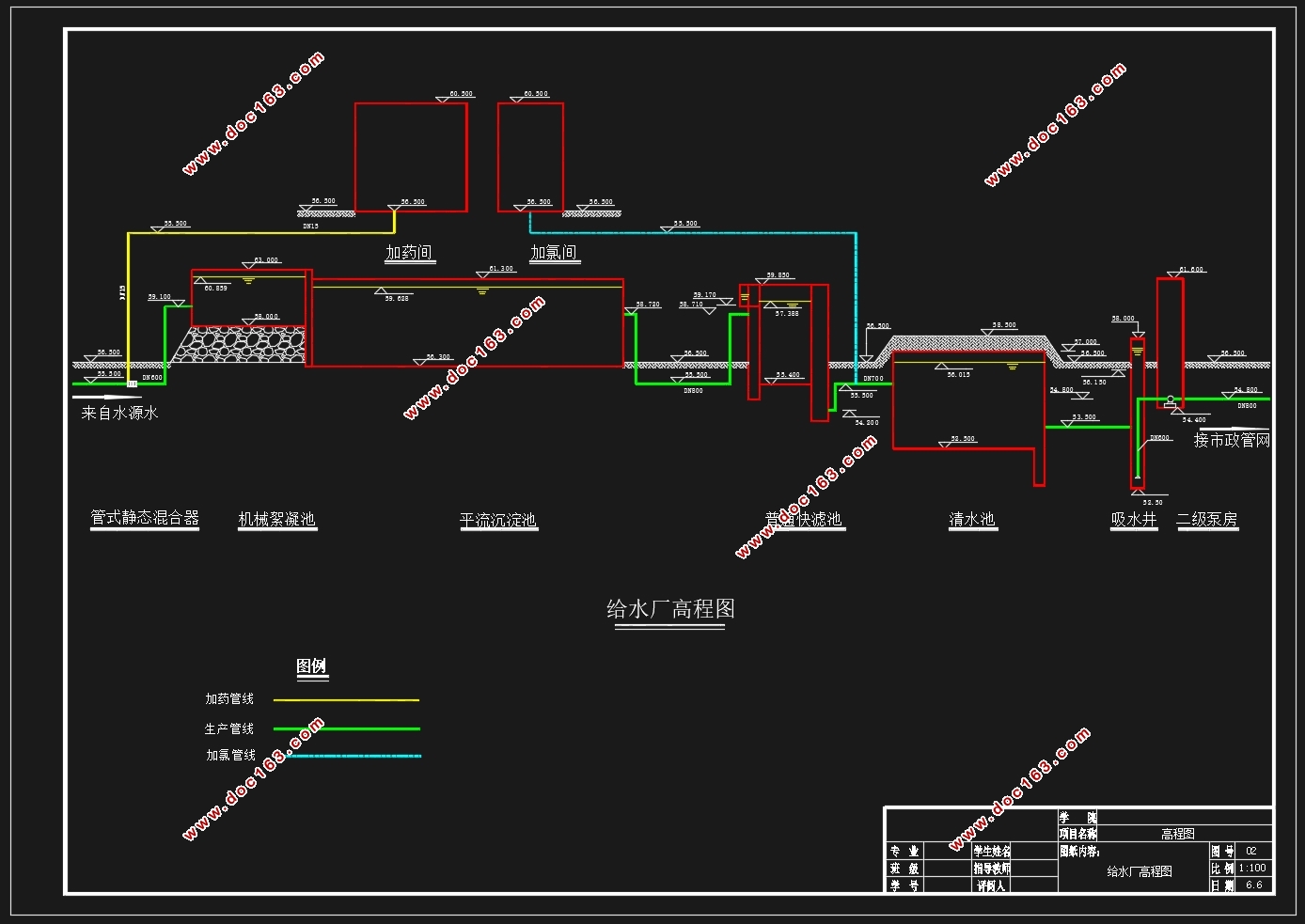

13、水厂高程布置....................................................................................................36 [资料来源：http://doc163.com]
13.1高程布置要点............................................................................................38
13.2各构筑物水头损失....................................................................................38
13.3本设计主要构筑物高程............................................................................39
14、技术经济及制水成本分析与计算....................................................................44 [版权所有：http://DOC163.com]
