六合某综合办公楼给排水设计(含CAD图)

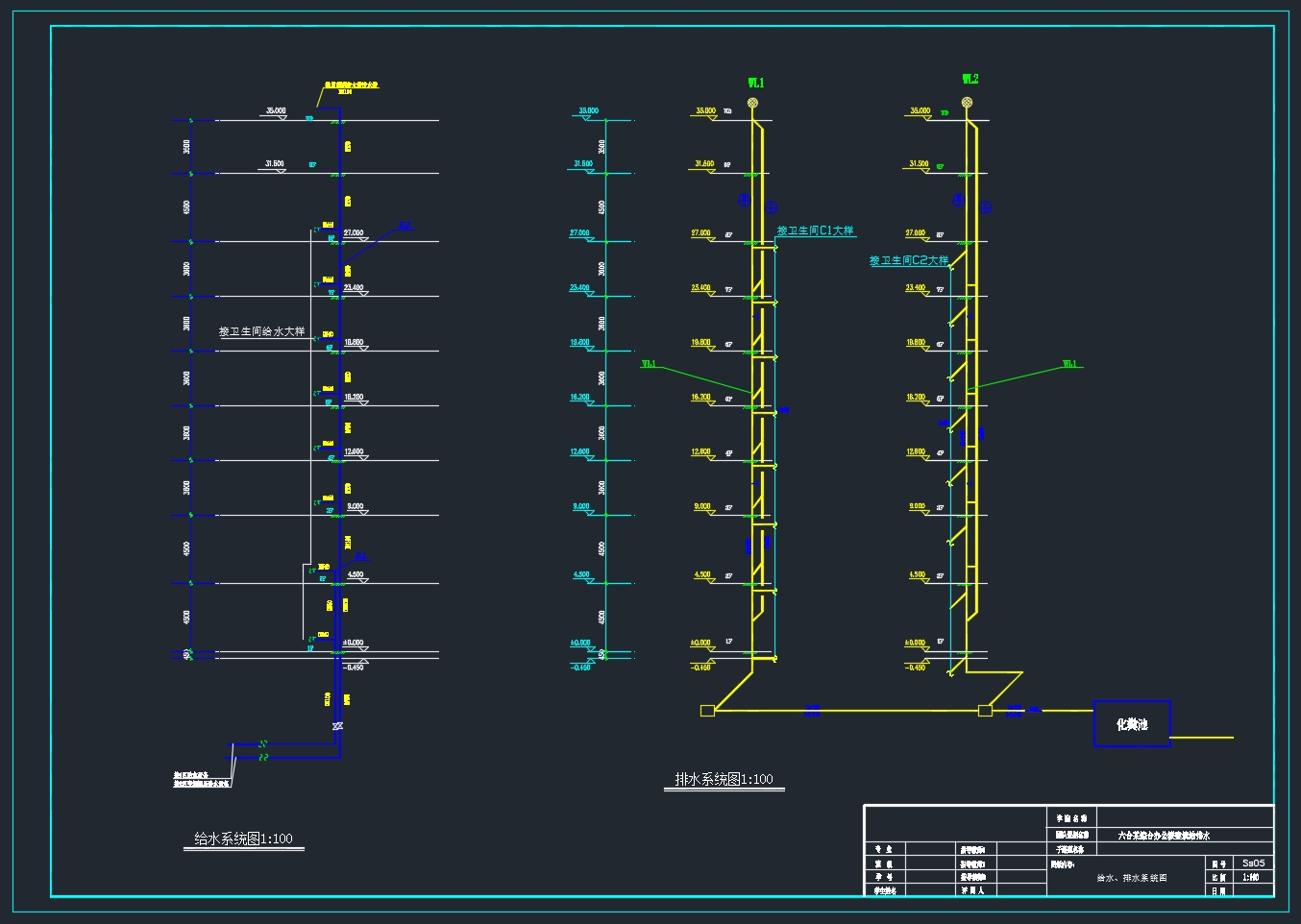

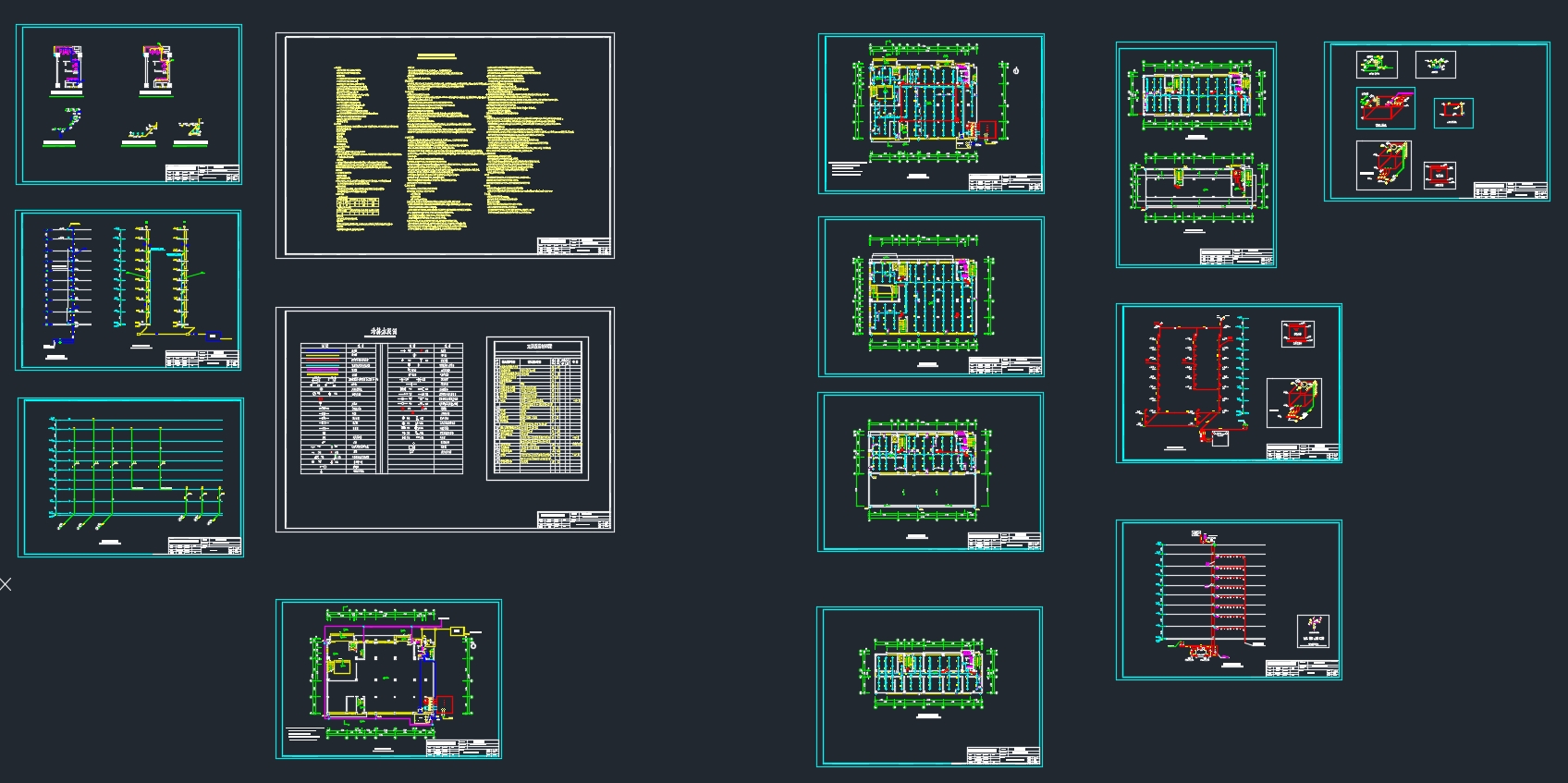

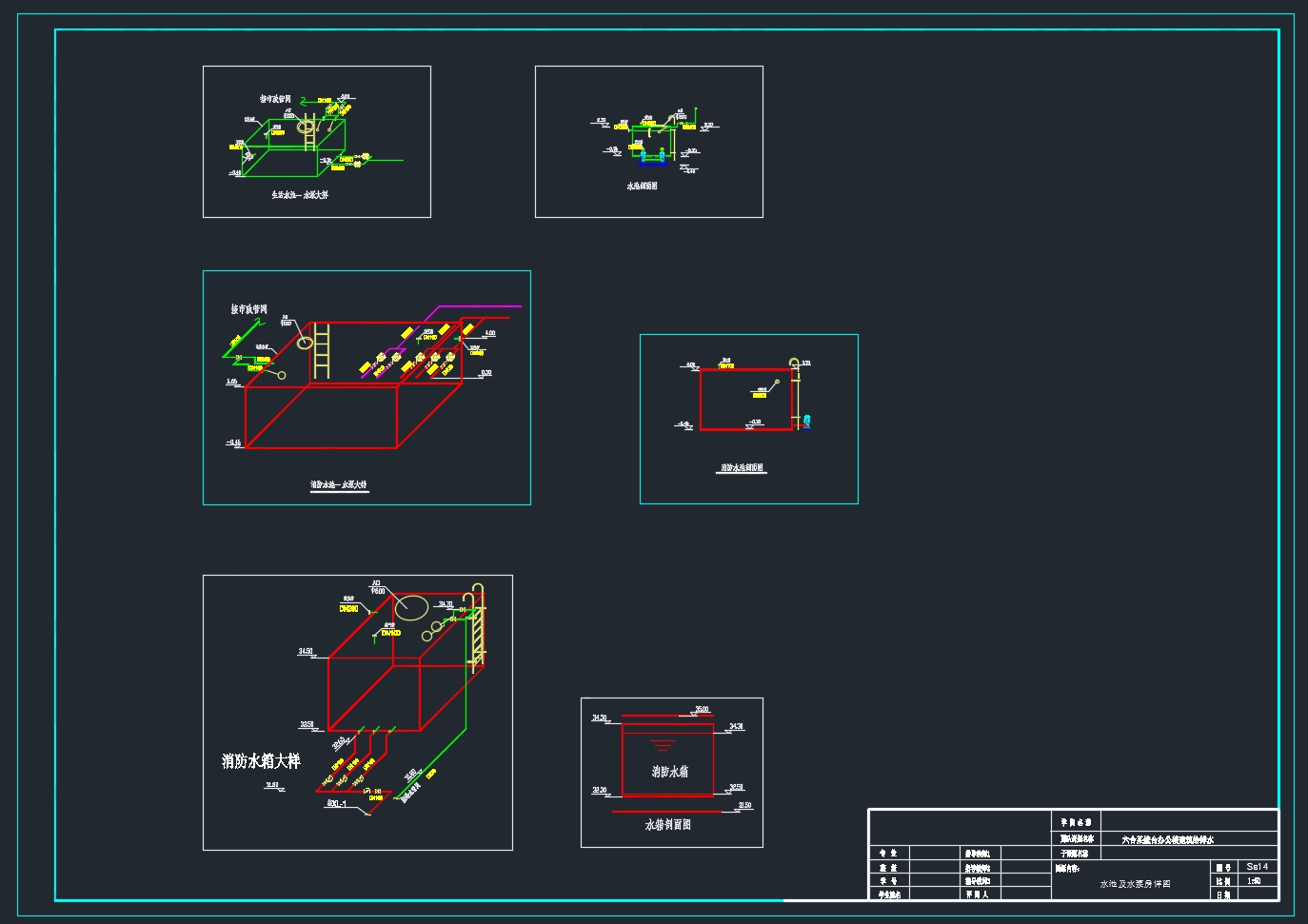

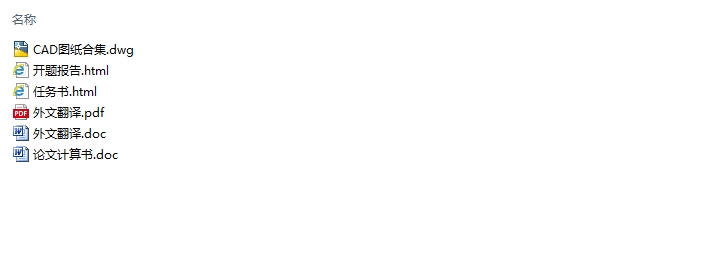

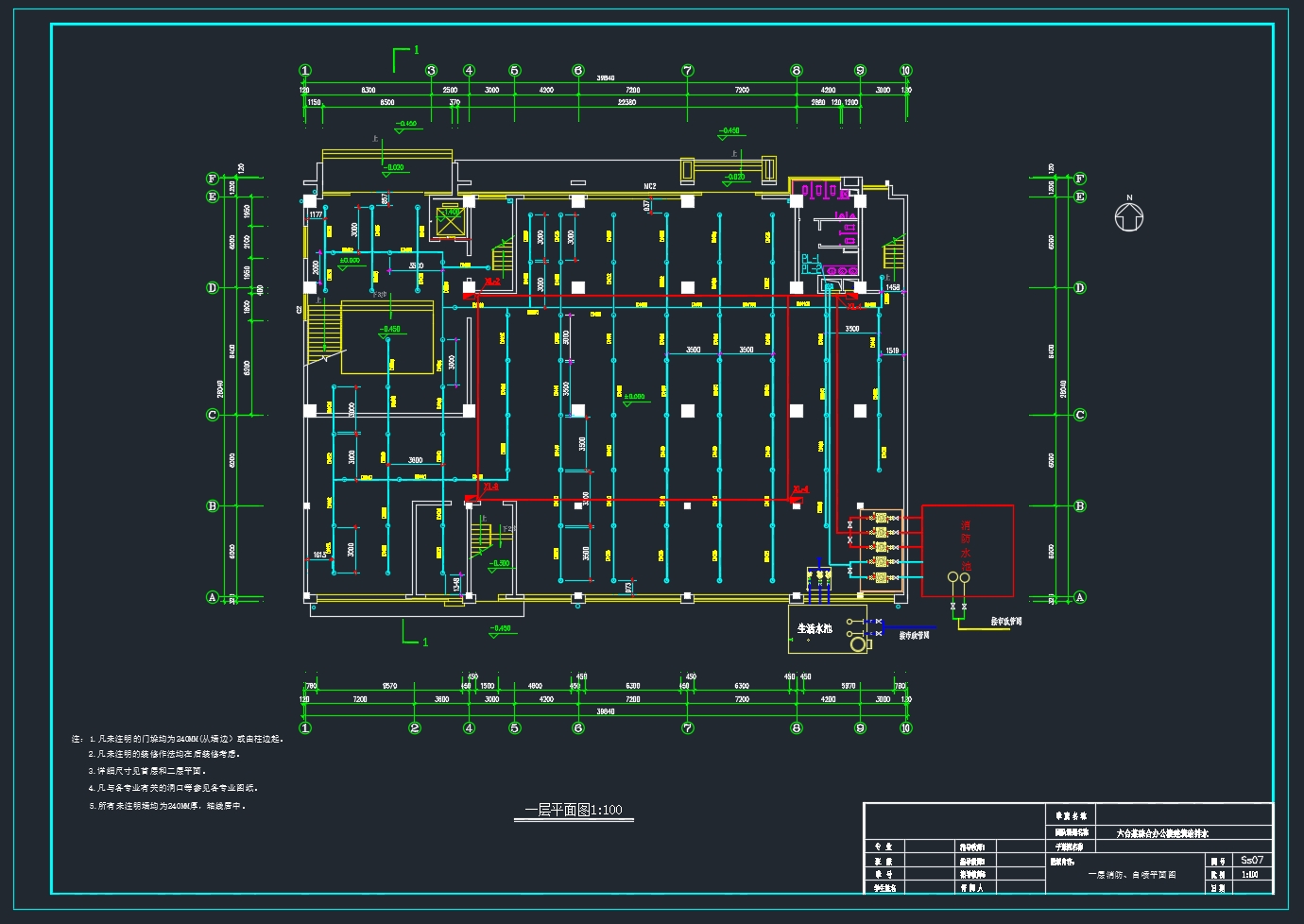

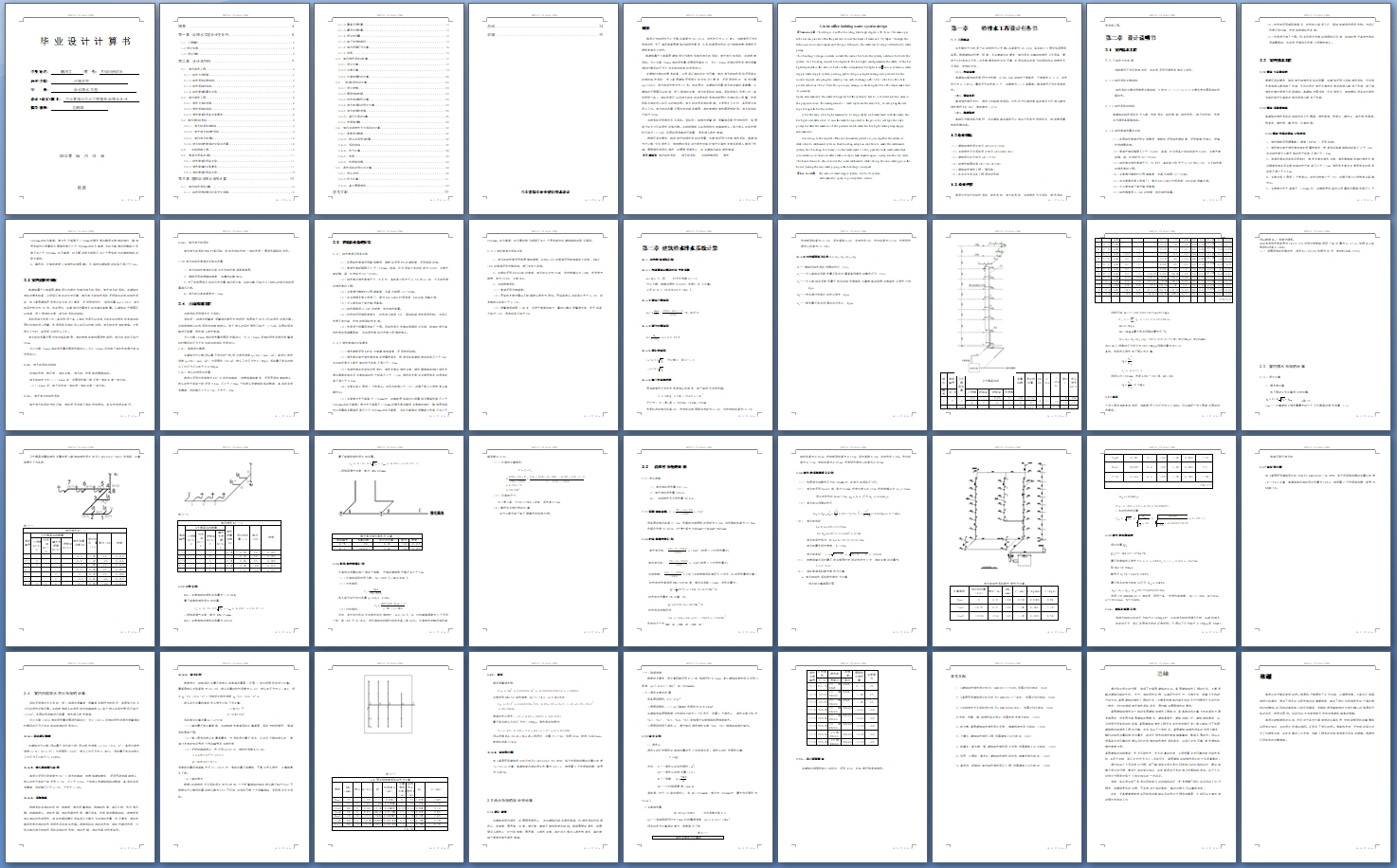

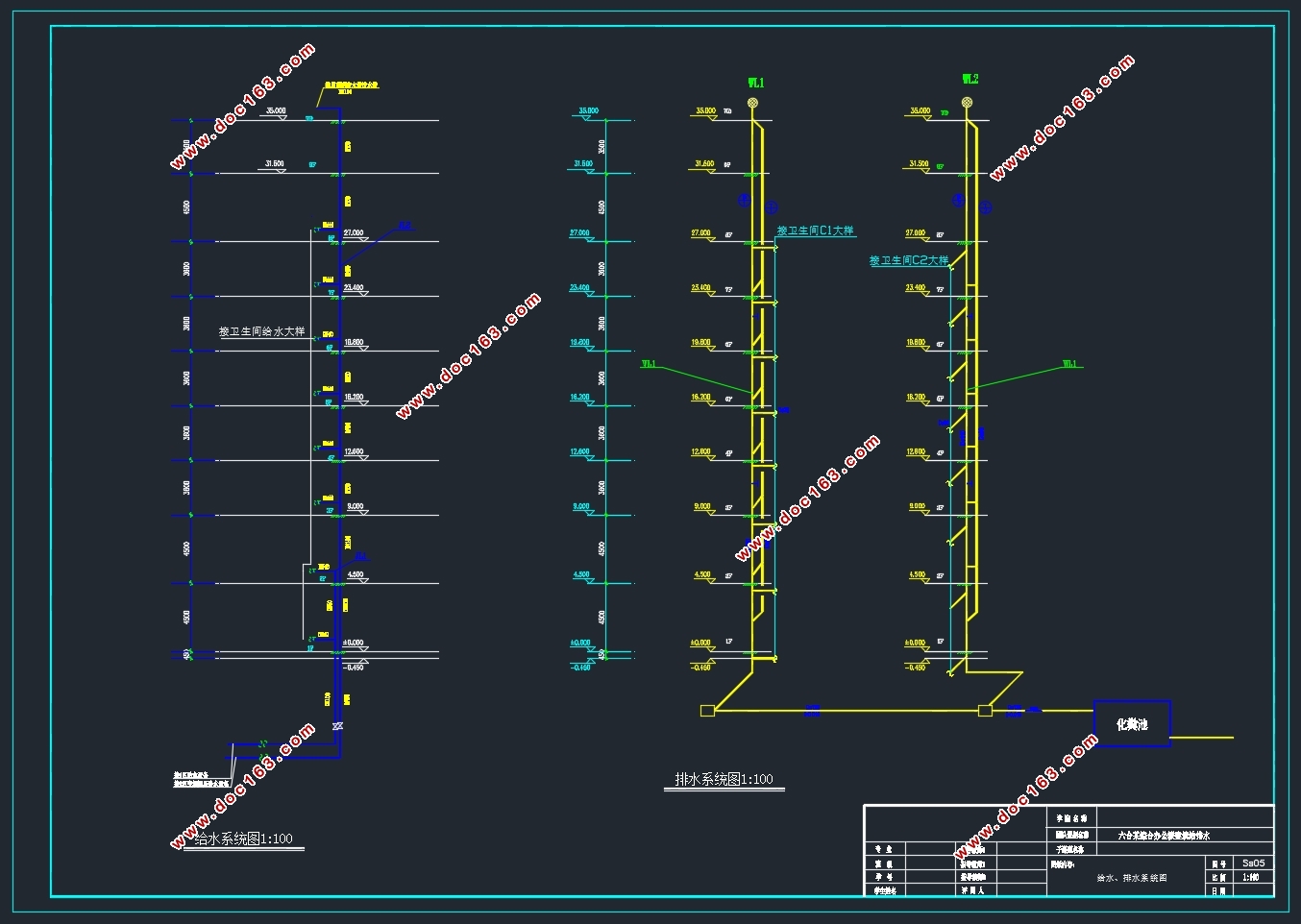

六合某综合办公楼给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书10000字,CAD图12张)
摘要
本设计为综合性办公大楼,总高度为38.74 m，供水水压为0.3 MPa，市政管网不允许直接供水，为了满足本高层建筑内部用水要求，从当前高层供水的流行趋势考虑选择优变频泵直接向上供水。
本建筑属于二类高层建筑,设计内容包括室内消火栓系统、室外消火栓系统、自动喷淋系统。火灾初期10min消防用水量由屋顶水箱供应，火灾10min后消防用水由湿式报警阀延时器后的压力开关自动启动消防水泵供应。
此建筑对消防的要求较高，必须保证消防的安全可靠，室内消火栓给水系统采用独立的消防给水系统，按《高层建筑民用设计防火规范》要求，采用两股水柱，每股流量qxh=5.0L/s，消火栓保护半径为25米。按此原则，在建筑内布置消火栓并确定其数量。从建筑的平面图可以知道，设5根消防立管，消火栓系统的组成。系统设消火水泵三台（其中两用一备）。消防水泵可以由消火栓处的启泵按纽直接启动同时向消防中心报警，水泵现场及消防中心均可以控制启泵。消火栓处设有消防卷盘。主泵停止工作时，备用泵主动投入工作。消火栓的布置范围包括全部各楼层、消防电梯前室和屋顶检验用。消火栓间距不超过30m。
自喷系统采用湿式灭火系统。系统设1组湿式报警阀，报警阀后管网为枝状网，每层每个防火分区均设水流指示器。自动喷洒喷头均选用闭式玻璃球喷头。每个喷头的保护面积不超过12.5m2。各层均设末端试压装置，废水排入废水管道。
根据环保的要求，结合室外给排水系统的设置，该建筑采用分流制排水系统，本建筑为办公楼，生活废水少，故考虑将所有的污废水全部经室外化粪池处理后再排入城市下水道。屋面排水选用内排水，在屋面设雨水斗，在该建筑内部有雨水管道。
【关键词】：室内给水系统 消火栓系统 自动喷淋系统 排水
Liu he office building water system design
【Summary】：This design is a office building, total high degree is 38.74 m. The municipal tube net can provide often the past service uses the head of water as 0.30 Mpas. Through the technique economy compare and the pop technique , the water can be supplied drectly by water pump.
This building’s design contents include the indoor fire bolts the system, outdoors fire bolts the system. This building request to be higher to the fire fight, must guarantee the safety of the fire fight dependable, the indoors fire bolts the independent fire fight in adoption in system in water supply water supply system, pressing public design in high buildings into prevent fire the norm’s request, adopting two waters pillar, each discharge qxh=5.0L/ s, the fire of bolts to protect radius as 28 rice. Press this principle, arrange in building the fire of bolt and make sure its quantity. [资料来源：Doc163.com]
Spray automatically the water extinguish fire the system to face to is divided into two areas in the perpendicular: The underground is 1 last 8 layers are the area of Is;, all adopting the wet type extinguish fire the system.
A fire the early a fire fight measures to be supplied by roof water tank with the water, the fire fight uses after a fire 10 min the water be reported to the police by wet type the valve postpones after the machine of the pressure switch starts the fire fight water pump supply automatically.
According to the request of the environmental protection, join together the outdoors establishes to catchments system, that building adoption cent flow to make the catchments system, this building for library, live the waste water is little, past the dirty waste water that consideration will have all after outdoors septic tank handles again line up into the city sewer. The house drains to choose to use the inside catchments, establishing the rain water pipe in the house, having the rain water piping in the building's inner part. [版权所有：http://DOC163.com]
【key words】 :The indoors water supply system fire bolts system
automatically spray to pour system drains
1.1 工程概况
该大楼位于六合,是一座综合性办公大楼。总高度为38.74m，共有地上9层包括顶层设备层。根据建筑的性质、用途、及兴建单位的要求，室内设有完善的给排水卫生设备，要求办公时间供应开水。该大楼要求给水安全可靠，并设有独立的消火栓系统和自动喷水灭火系统，使消防安全。
（1）、给水水源
本建筑以城市给水管网作为水源，从DN 400的给水干管取水，干管埋深0.7 m，供水水压为0.3 MPa。最冷月平均水温9 OC，总硬度为11.3德国度。城市管网不允许直接抽水。
（2）、排水条件
城市排水管网为污、雨水分流制排放系统。污水经过化粪池局部处理后方可排入城市排水管网DN 500，管底埋深1.2 m。
（3）、热源情况
本地区无城市热力管网，且该建筑唯有高级办公室与开水间为用热水点，故考虑设置电热水器供热。
目录
摘要 4
第一章 给排水工程设计任务书 6
1.1 工程概况 6
1.2设计依据 6
1.3.设计内容 6
第二章 设计说明书 7
2.1 室内给水工程 7
2.1.1给水方式选择 7
2.1.2给水系统立管组成： 7
2.1.3给水系统的组成 7
2.1.4给水管道布置与安装 7
2.2 室内排水工程 8 [资料来源：http://Doc163.com]
2.2.1排水方式的选择 8
2.2.2排水系统的组成 8
2.2.3排水管道及设备安装要求 8
2.3 室内消火栓系统 9
2.3.1．消火栓系统的组成 9
2.3.2．室外消火栓给水系统 9
2.3.3．室内消火栓系统 10
2.3.4消火栓给水管道的安装与布置 10
2.4 自动喷淋工程 10
2.5 管道及设备的安装 11
2.5.1给水管道及设备安装 11
2.5.2排水管道的安装要求 11
2.5.3消防管道及设备安装 12
第三章 建筑给水排水系统计算 13
3.1 室内给水系统计算 13
3.1.1给水用水定额及时间变化系数 13
3.1.2最高日用水量 13
3.1.3最大时用水量 13
3.1.4设计秒流量 13
3.1.5地下贮水池容积 13 [版权所有：http://DOC163.com]
3.1.6室内所需压力计算 14
3.1.7选泵 16
3.2 室内排水系统的计算 17
3.2.1设计计算 17
3.2.2立管计算 19
3.2.3化粪池容积的计算 20
3.3 消火栓系统的计算 22
3.3.1设计参数 22
3.3.2屋顶消防水箱 22
3.3.3贮水池的容积计算 22
3.3.4消火栓系统的设计计算 23
3.3.5消火栓泵的选择 25
3.3.6．减压孔板的计算 25
3.3.7水泵结合器 26
3.4 室内自动喷水灭火系统的计算 27
3.4.1基本设计数据 27
3.4.2．喷头的选用与布置 27
3.4.3．系统组成 27
3.4.4．水力计算 28
3.4.5．选泵 30
3.4.6．水泵结合器 30
3.5 雨水系统的设计与计算 30
[版权所有：http://DOC163.com]
3.5.1设计说明 30
3.5.2水力计算 31
3.5.3．其它屋面排水 32
参考文献 33
总结 34
致谢 35 [资料来源：http://Doc163.com]
