南京市六合区4万吨/日城镇污水处理厂(CAD图)

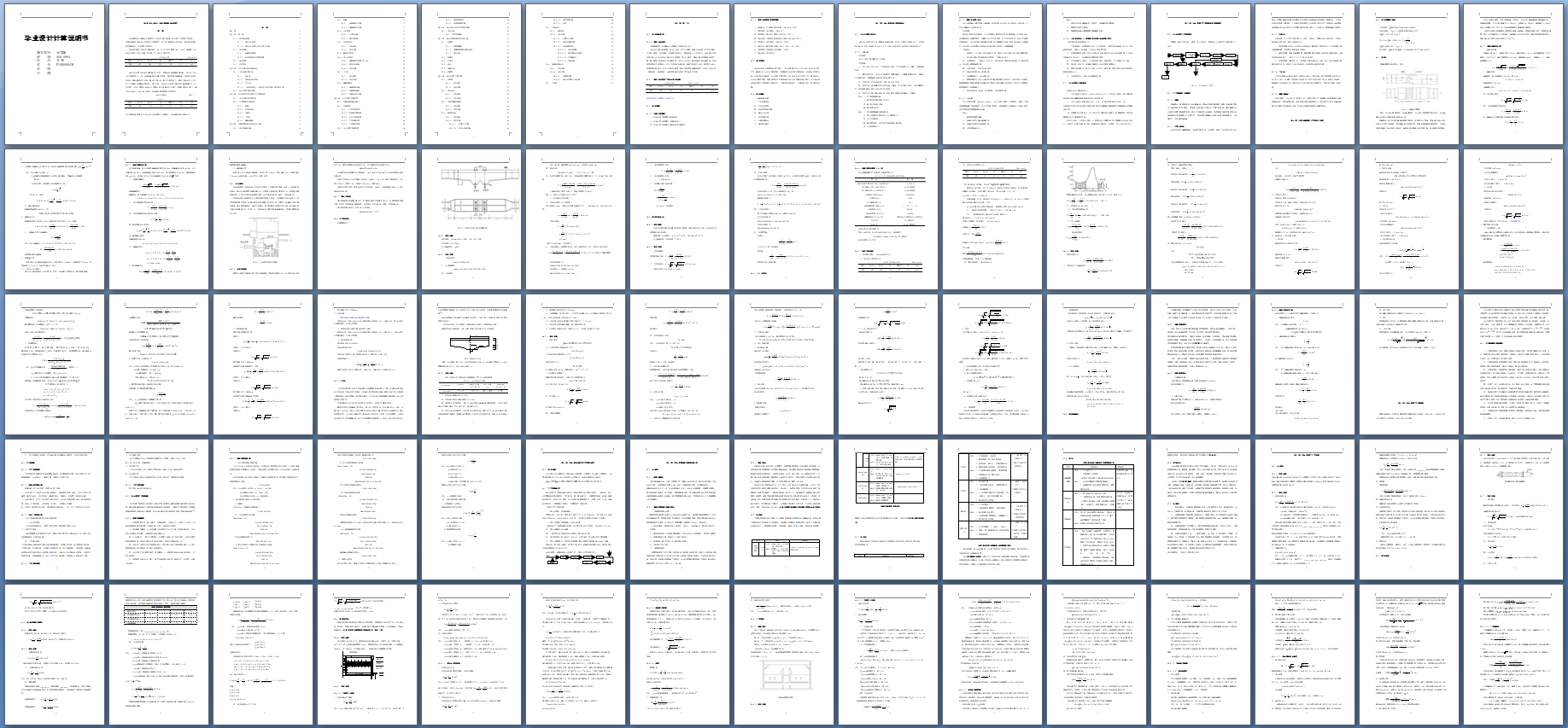

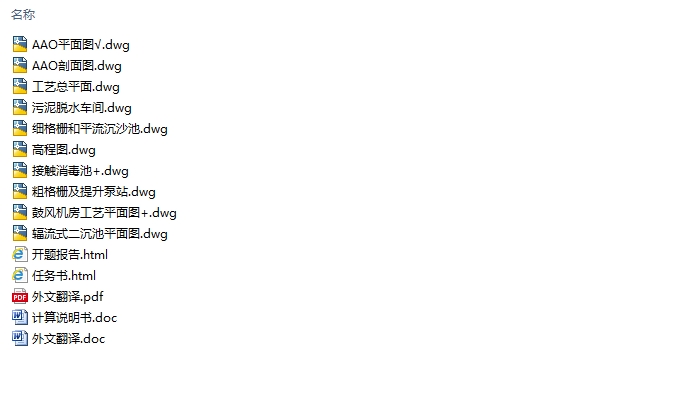

南京市六合区4万吨/日城镇污水处理厂(CAD图)(任务书,开题报告,外文翻译,计算说明书24000字,CAD图10张)
摘  要
本次课程设计的题目为南京市六合区4万吨/日城镇污水处理厂及回用工程设计。主要任务是完成该污水处理厂的平面布置、各个构筑物的初步设计和一些处理构筑物施工图的设计,以及回用工程设计。

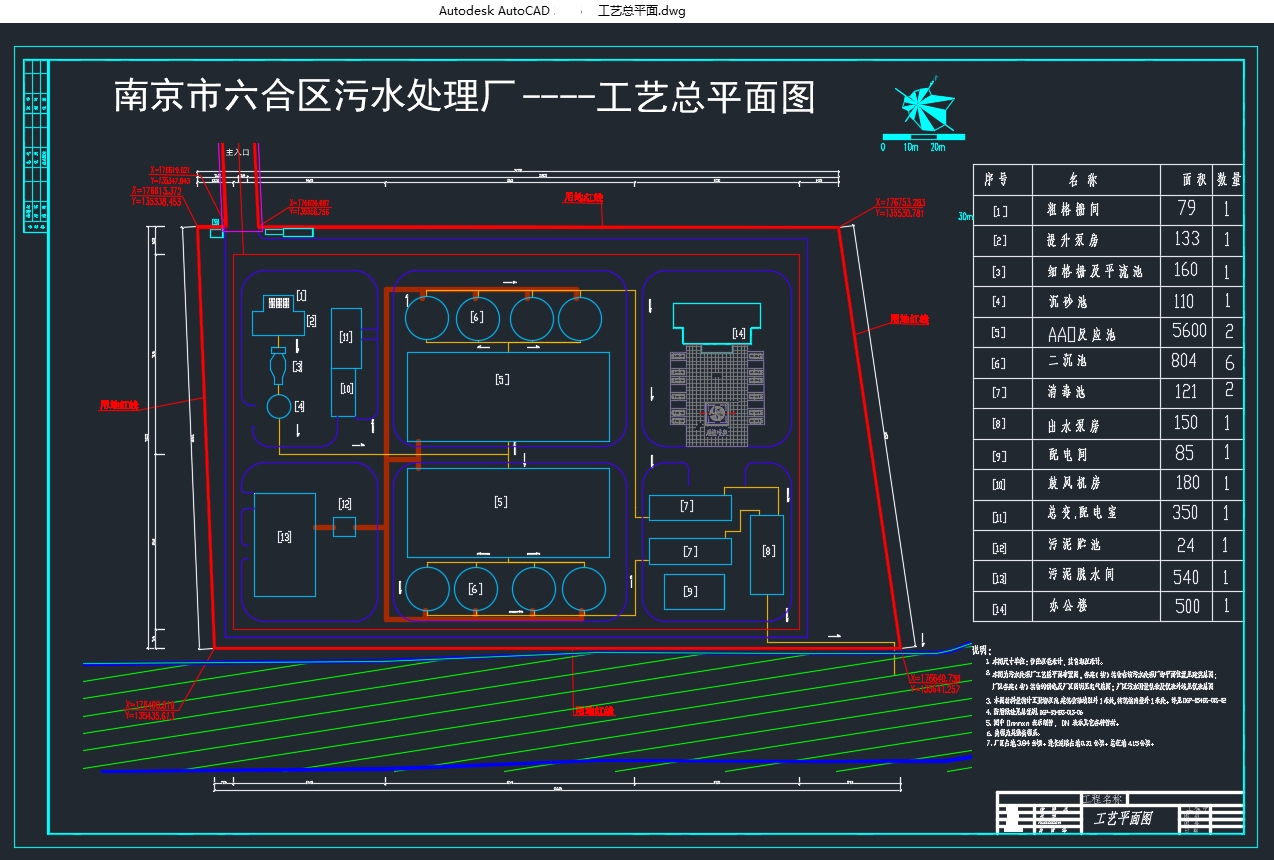

初步设计要完成设计计算说明书一份、污水厂总平面图一张、污水厂高程图一张该污水处理厂工程，规模为4万吨/日。进水水质见下表：
                                  污水进水水质                   单位：mg/L
项目    CODcr    BOD5    SS    NH3-N    TP    pH
含量    420    260    210    35    2.7    6~9

[资料来源：http://Doc163.com]

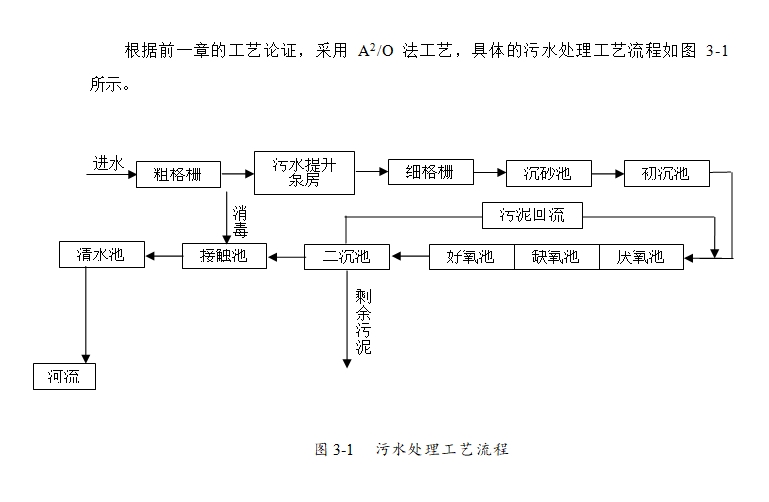

本次污水处理设计所选择的是A2/O工艺，具有良好的脱氮除磷功能。该污水厂的污水处理流程为：污水从粗格栅到污水提升泵房，再从泵房到细格栅，然后到平流式沉砂池，再到辐流式沉淀池，再进入生物池（即A2/O反应池），再从生物池进入二沉池，污水再经过接触消毒池后，排入江河。本次设计污泥处理环节不做详细要求。污水处理厂污水处理部分的出水水质要达到《城镇污水处理厂污染物排放标准》（GB 18918—2002）中的一级A标准。该标准的具体数据如下表所示：
                               出水水质标准                      单位：mg/L
项目    CODcr    BOD5    SS    NH3-N    TP    pH
含量    50    10    10    8    0.5    6~9 [资料来源：http://Doc163.com]

中水回用标准按照CJ/T 48-1999生活杂用水水质绿化、冲洗道路用水标准执行。
该设计的污水处理量为40000m3/d。



[来源：http://www.doc163.com]

目  录
摘  要    2
第1章  前  言    7
§1.1  设计基本资料    7
§1.1.1  城市污水来源    7
§1.1.2  城市污水处理厂进水水质及水量    7
§1.2  设计依据    7
§1.2.1  法律法规依据    7
§1.2.2  技术标准及技术规范依据    8
§1.3  设计范围    8
§1.4  设计原则    8
第2章  污水处理方案及选择论证    9
§2.1  污水主要处理方法    9
§2.1.1  SBR法    9
§2.1.2  厌氧池+氧化沟法    10 [来源：http://Doc163.com]
§2.1.3  A2/O法    10
§2.1.4  一体化反应池（一体化氧化沟又称合建式氧化沟）    11
§2.2  污水处理方案的选择    11
第3章  污水处理工艺流程设计及原理说明    12
§3.1  污水处理工艺流程设计    12
§3.2  工艺原理及工程说明    12
§3.2.1  格栅    12
§3.2.2  平流沉砂池    12
§3.2.3  生物池    13
§3.2.4  二沉池    13
§3.2.5  接触消毒池    13
第4章  主要构筑物的工艺设计与计算    13
§4.1  设计流量的计算    14
§4.2  格栅    14
§4.2.1  粗格栅设计计算    15
§4.2.2  细格栅设计计算    17
§4.3  污水泵房    18

§4.3.1  水泵的选择    18
§4.3.2  集水间计算    19
§4.4  平流沉砂池    19
§4.4.1  设计参数    20
§4.4.2  设计计算    20
§4.5  辐流式初沉池    21

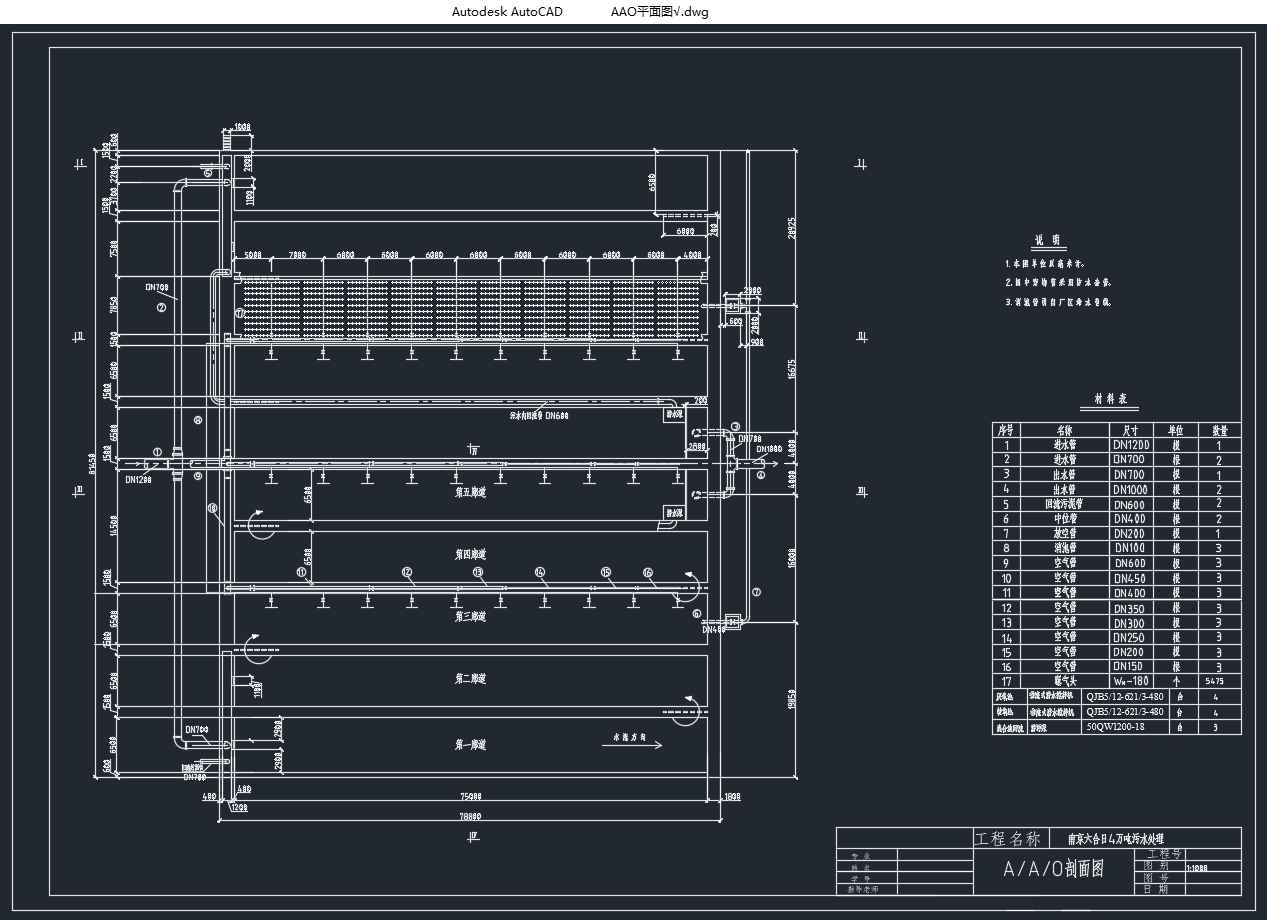

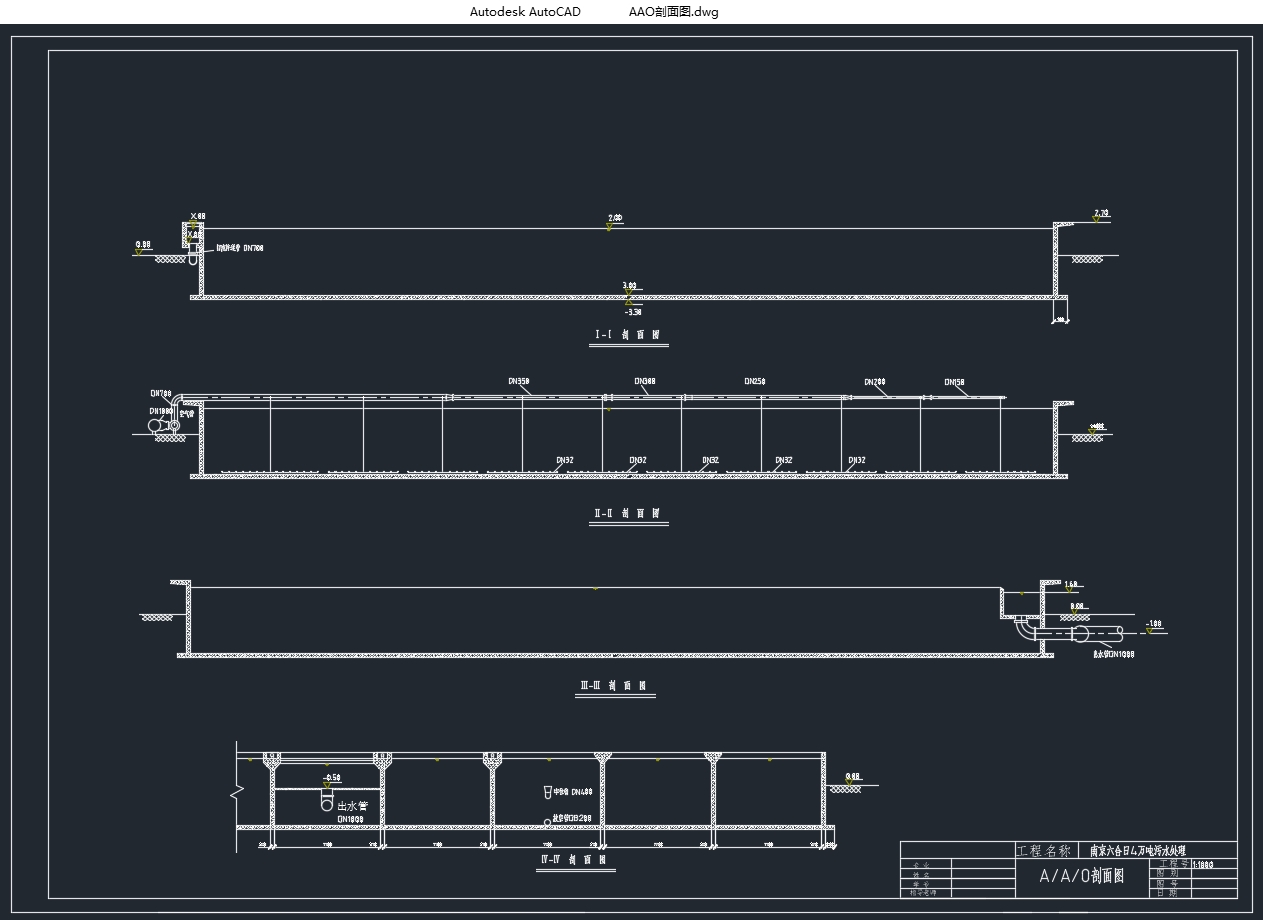

§4.6  A2/O反应池    23
§4.6.1  判断是否可采用A2/O法    23
§4.6.2  有关设计参数    24
§4.6.3  设计计算：    26
§4.7  二沉池    33
§4.7.1  设计参数    34
§4.7.2  设计计算    35
§4.8  接触消毒池    41
§4.8.1  消毒剂的选择    41
§4.8.2  消毒剂的投加    41
§4.8.3  消毒池设计计算    42
第5章  污水处理厂平面布置    44 [资料来源：http://doc163.com]
§5.1  平面布置的基本原则    44
§5.2  平面布置    45
§5.2.1  工艺流程布置    45
§5.2.2  构筑物平面布置    45
§5.2.3  污水厂管线布置    45
§5.2.4  厂区道路布置    46
§5.2.5  厂区绿化布置    46
§5.3  污水处理厂高程布置    46
§5.3.1  高程布置原则    46
§5.3.2  构筑物高程计算    47
第6章  给水设计水量及工艺流程确定    50
§6.1  设计水量    50
§6.2  工艺流程确定    50
第7章  给水处理构筑物及设备选择    51
§7.1  加药间    51
§7.1.1  药剂溶解池    51
§7.1.2  混凝剂药剂的选用与投加    51
§7.1.3  混合设备    52
§7.2  絮凝池    52
§7.3  沉淀池    53
§7.4  滤池    55
§7.5  消毒方法    56
§7.6  加氯间    56
第8章  给水处理厂工艺计算    57
§8.1  加药间    57
§8.1.1  设计参数    57
§8.1.2  设计计算    57
§8.2  混合设备    59
§8.2.1  设计参数    59
§8.2.2  设计计算    59
§8.3  往复式隔板絮凝池    60
§8.3.1  设计参数    60
§8.3.2  设计计算    60
§8.4  斜管沉淀池    63
§8.4.1  设计参数    63
§8.4.2  设计计算    64
§8.4.2.1  平面尺寸计算    64 [版权所有：http://DOC163.com]
§8.4.2.2  进出水系统计算    65
§8.4.2.3  排泥系统计算    66
§8.4.2.4  校核    67
§8.5  V型滤池    67
§8.5.1  参数设计    67
§8.5.2  设计计算    68
§8.5.2.1  平面尺寸计算    68
§8.5.2.2  反冲洗管渠计算    70
§8.5.2.3  滤池管渠布置    72
§8.5.2.3.1  反冲洗管渠    72
§8.5.2.3.2  排水渠和进水管渠    73
§8.5.2.3.3  V型槽设计    74
§8.5.2.3.4  设备选型    75
§8.6  消毒池和清水池    76
§8.6.1  设计参数    76
§8.6.2  设计计算    76
§8.6.2.1  加氯量计算    76
§8.6.2.2  清水池平面尺寸的计算    77
§8.7  二泵房    78
