山西晋城某煤矿矿区1万吨污水处理工程设计(CAD图)
山西晋城某煤矿矿区1万吨污水处理工程设计(CAD图)(任务书,开题报告,外文翻译,论文说明书15000字,CAD图16张)
摘要
山西晋城某矿为煤矿矿区，矿区有凤凰山矿、王台矿、沁秀公司等职工及家属生活区，区内有学校、医院、体育、超市、邮局等相关生活与商业配套设施。根据山西省环保厅要求，山西长治、临汾、晋城工矿企业生活区污水处理排放标准要求达到城镇污水排放标准一级A标准。现有的污水处理设施陈旧，工艺落后，晋煤集团公司决定新建一个污水处理厂，同时为将来的扩建留有余地。该污水厂资金全部自筹，集团公司负责把污水通过管网收集到新建污水处理厂区。由于晋城地区属于降雨量稀少地区，集团公司希望污水尽量回用。
集团公司已经完成征地工作，如图中红线所示。厂区外污水管网由集团公司负责完成，污水进管内径为1米，管底埋深为－2.6米，（以项目所在地地面计。）见图纸圆圈处所示。
本次任务，要求进行该污水厂二期工程所有工艺施工图设计，出水要求达到污水综合排放标准一级A标准，处理出水排入外河（见图上方和左边的河流），河流低水位，低于污水拟建厂区2.2米，高水位低于拟建厂区1.1米。厂区征地后三通一平，地面水平。海拔标高844.8米。
关键词：

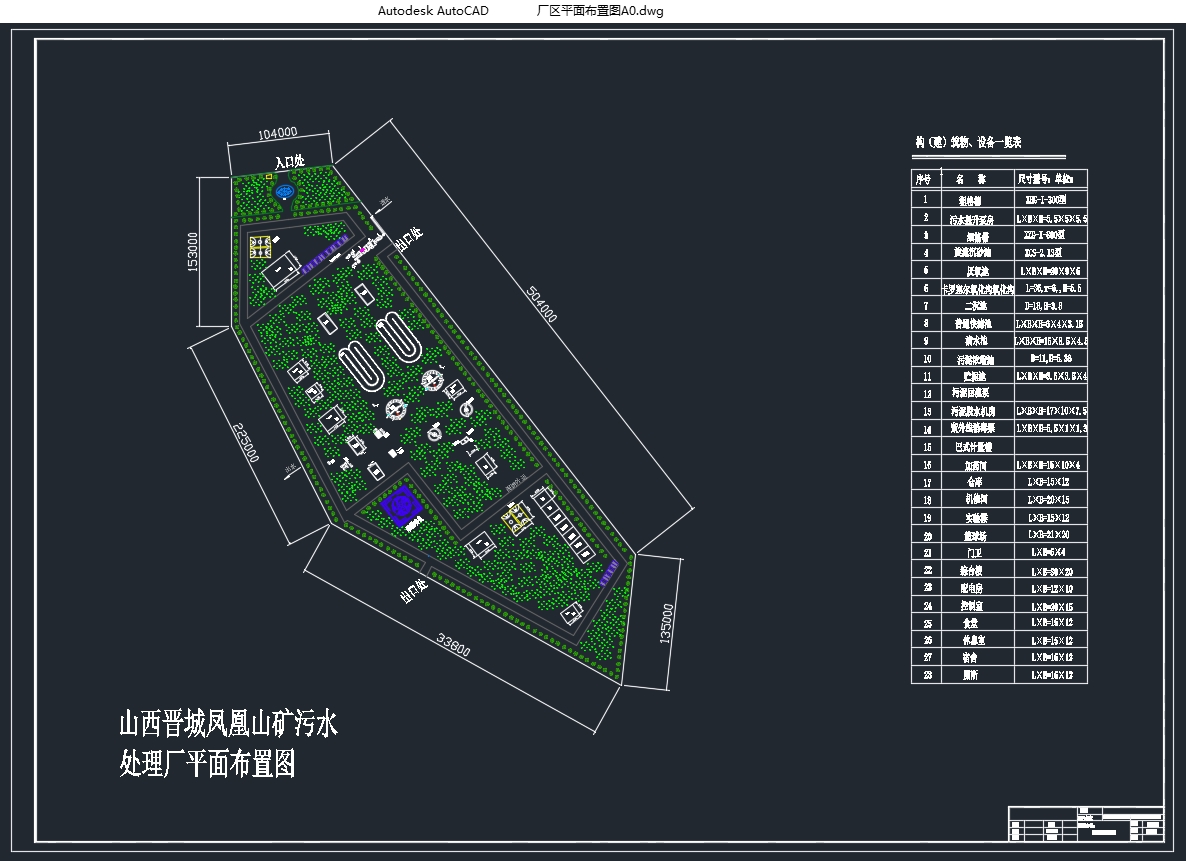

1、总图设计；
2、工艺设计；

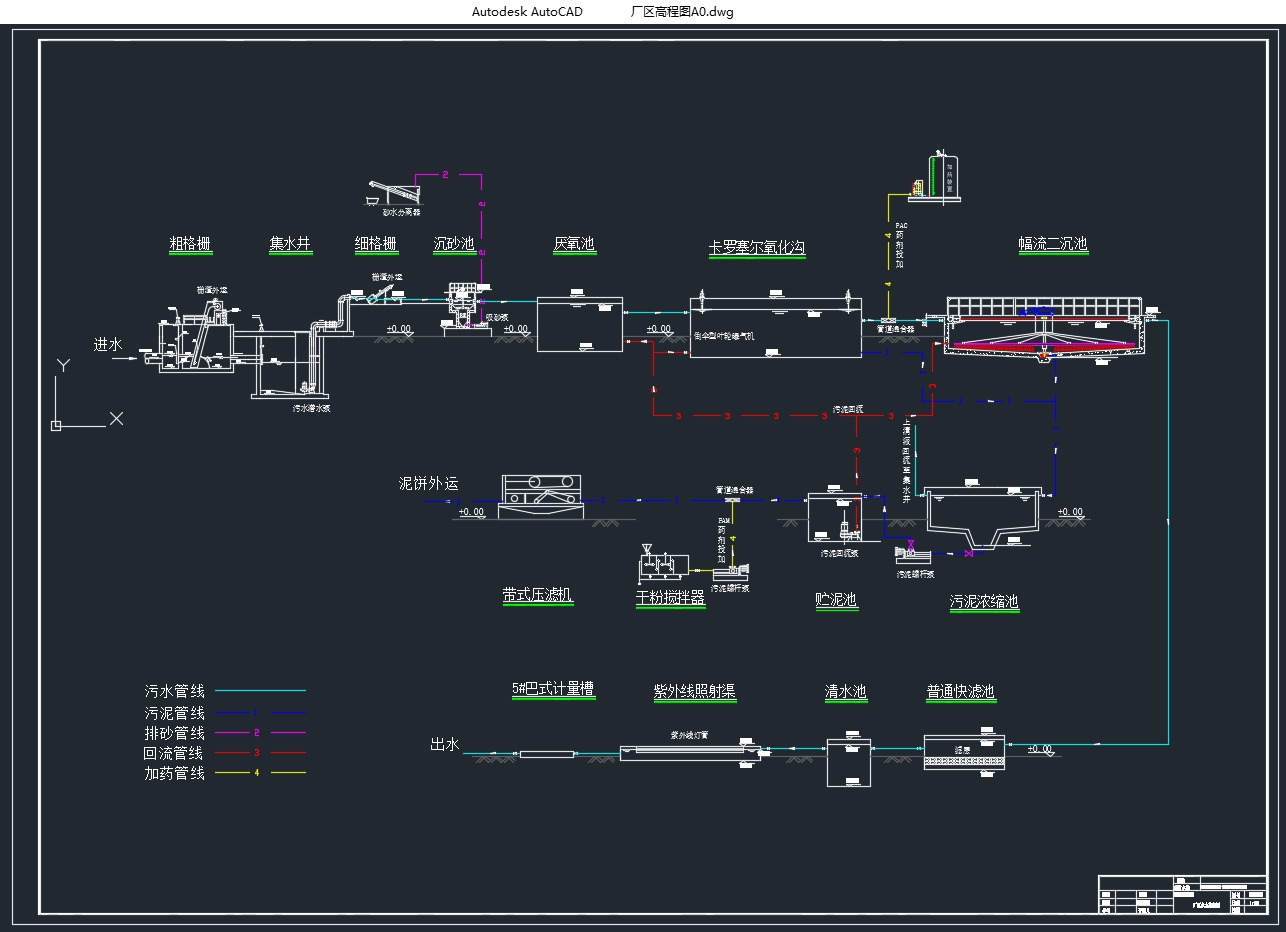

3、高程设计；
4、各构筑物设计；

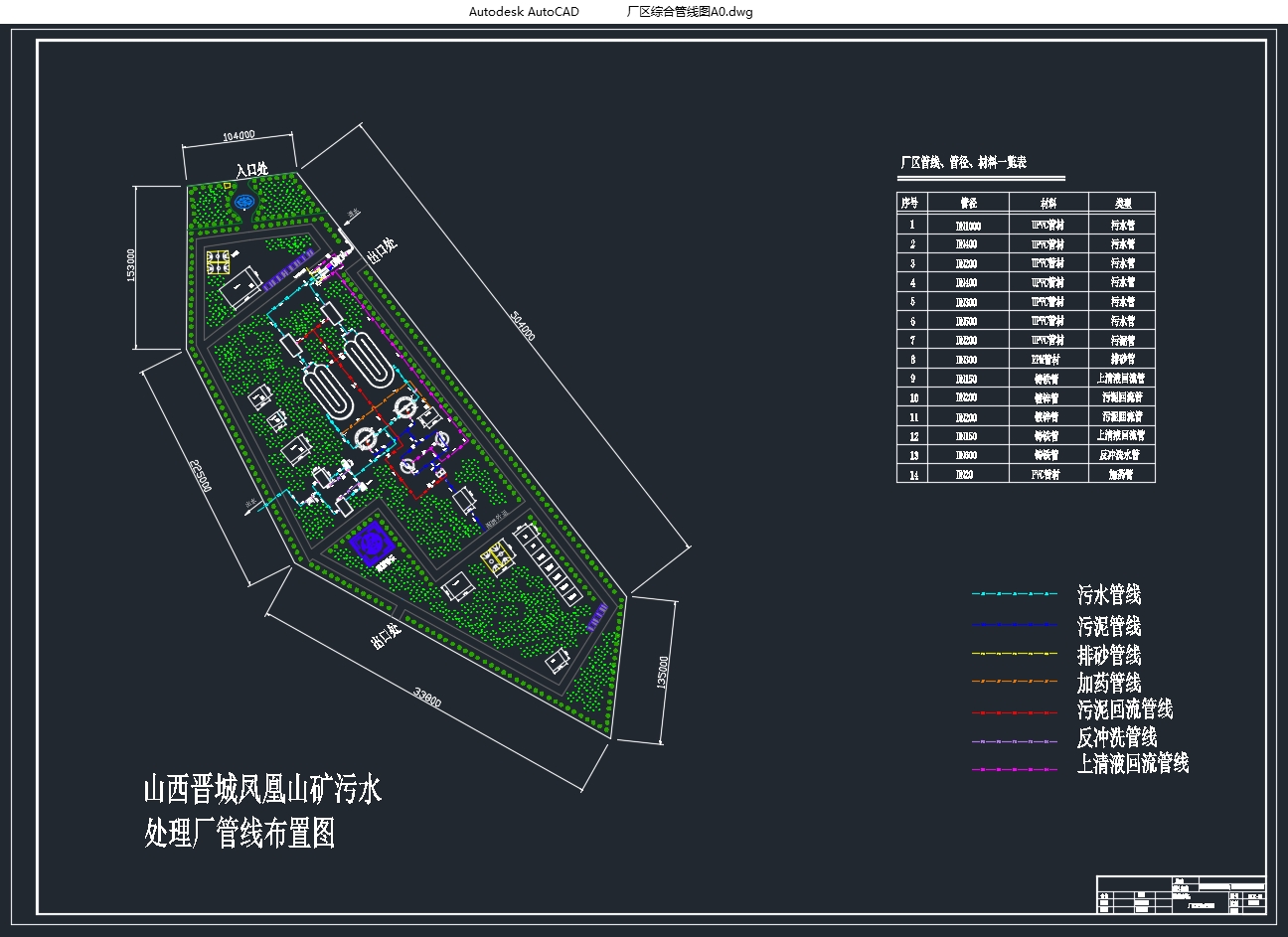

5、管线综合；
Abstract
Shanxi Jincheng Lantau Peak mine for coal mining area, mining area of Lantau Peak mine, Wangtaipu mine, qinxiu company workers and their families living area, school, hospital, supermarket, post office, sports, life and commercial facilities in the district. According to the environmental protection department of Shanxi Province, Shanxi Changzhi, Linfen, Jincheng industrial and mining enterprises living area sewage treatment discharge standards required to achieve urban sewage discharge standard of grade A standards. The existing sewage treatment facilities, backward technology, Shanxi coal group company decided to build a new sewage treatment plant, at the same time leave adequate leeway for future expansion. The wastewater treatment plant self-funded, group company is responsible for the collection of sewage into a new sewage treatment plant through the network. Because Jincheng area belongs to the rainfall area, group company hopes to wastewater reuse as much as possible. [资料来源：https://www.doc163.com]
Group company has completed the land acquisition work, such as the red line in the graph is shown. Factory sewage pipe network shall be carried out by the group, a sewage inlet pipe diameter of 1 meters, bottom depth is 2.6 meters, (to the project site ground.) See drawing circles shown.
The mission, requirements for the two phase of the sewage treatment plant all the process of the construction drawing design, the effluent meets the requirement of integrated wastewater discharge standard level A standards, treated effluent discharged into the river (above and left see river), river low water level, below the sewage plant area to 2.2 meters, high water level is lower than the planned construction area of 1.1 meters. The factory land after three links one ping, ground level. Elevation of 844.8 meters above sea level.
Keyword：1, general layout design; 2, process design;
3, elevation design; 4, the structure design;
5, pipeline comprehensive;
[资料来源：Doc163.com]
[资料来源：www.doc163.com]
II
目录
摘 要 I
Abstract II

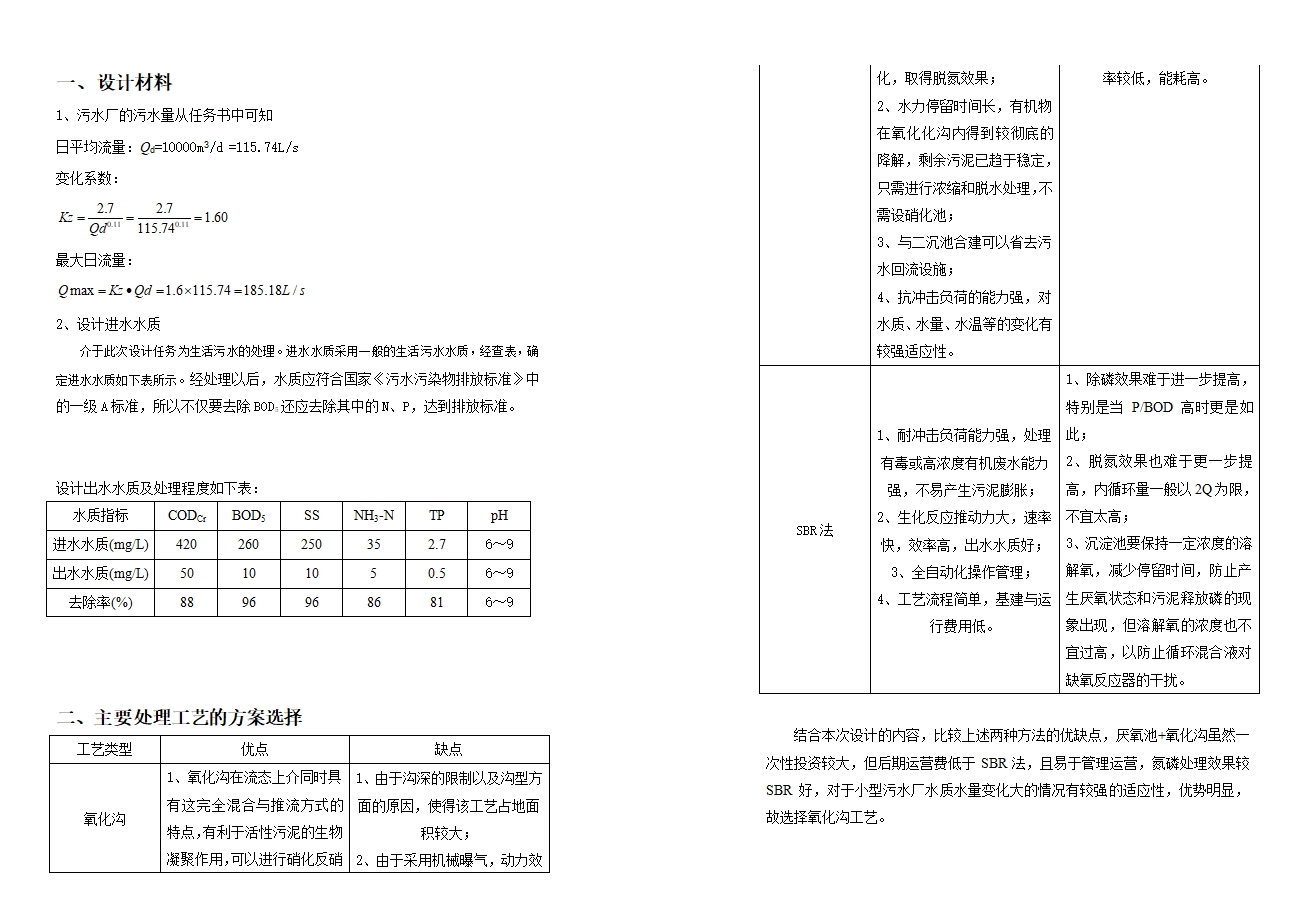

第一章 设计材料 3
1.1 进水水量 3
1.2 进水水质 3
第二章 主要处理工艺的方案选择 3

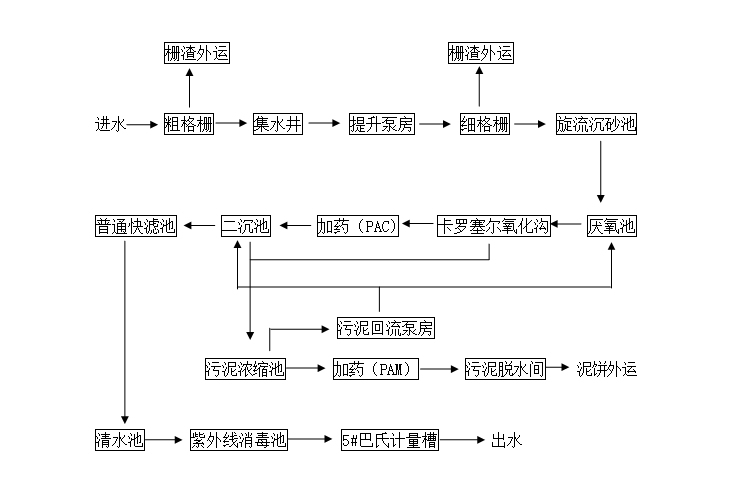

第三章 工艺流程的确定 5
第四章 污水处理构筑物的设计 5
4.1 粗格栅的设计及选型 5
4.1.1 设计说明 5
4.1.2 设计参数 5
4.1.3进出水管的确定 6
4.2 污水泵房的设计 6
4.2.1 设计说明 6
4.2.2 选泵 6
[版权所有：http://DOC163.com]
4.2.3 集水池容积的确定 7
4.2.4 集水井底部标高的确定 7
4.2.5 扬程的估算 7
4.2.6 泵房高度的确定 8
4.2.7 潜水泵的布置 8
4.3 细格栅的设计及选型 8
4.3.1 设计说明 8
4.3.1 设计计算 8
4.4 旋流沉砂池的设计 9
4.4.1 设计说明 9
4.4.2 池型的确定 9
4.4.3 设计参数 9
4.4.4 排砂管的确定 9
4.4.2 进水水管的确定 9
4.5 厌氧池的设计 10
4.5.1 设计说明 10
4.5.2 生物除磷原理 10
4.5.3 设计计算 10
4.5.4 进出水管的确定 12
4.6 卡罗塞尔氧化沟的设计 12
4.6.1 氧化沟系统的选择 12
4.6.2 设计说明 13
4.6.3 设计依据与要求 14
4.6.4 氧化沟容积的计算 14
4.6.5 氧化沟沟型的计算 14
4.6.6 进出水管的确定 15
4.7 氧化沟曝气机的选择 16
4.7.1 需氧量的计算 16
4.7.2 氧化沟需氧量的设计计算 16
4.7.3 氧化沟设备的选定 17
4.8 辐流式二沉池的设计 17
4.8.1 池型的选择 17
4.8.2 设计要求 17
4.8.3 设计参数 17
4.8.4 设计计算 18
4.8.5 进出水管的确定 19
4.8.6 辐流式二沉池的设计草图 19
4.9 污泥浓缩池的设计 20
4.9.1 设计要求 20
4.9.2 设计参数 20
4.9.3 浓缩池型的选择 20
4.9.4 设计计算 20 [版权所有：http://DOC163.com]
4.10 贮泥池的设计 23
4.10.1 贮泥池的设计计算 23
4.11 污泥脱水间的设计 23
4.11.1 设计说明 23
4.11.2 设计计算 23
4.11.3 设备的选型 24
4.12 普通快滤池的设计 24
4.12.1 滤池类型的选择 24
4.12.2 设计参数 25
4.12.3 设计计算 25
4.12.4 滤池各种管渠的计算 25
4.13 清水池的设计 26
4.13.1 清水池的作用 26
4.13.2 清水池的设计 26
4.13.3 进出水管的计算 26
4.14 紫外线消毒渠的设计 26
4.14.1 设计说明 26
4.14.2 设计参数 26
4.15 混合设施的选择 27
第五章 厂区平面布置的原则 28
5.1 各处理单元构筑物的平面布置 28 [资料来源：www.doc163.com]
5.2 管、渠的平面布置 28
5.3 辅助建筑物的平面布置 28
5.4 厂区绿化 29
5.5 道路布置 29
第六章 污水厂主要构筑物高程计算 29
第七章 污水厂各类构筑物之间的管径确定 30
参考文献 32 [资料来源：Doc163.com]
