海南省某县污水处理厂设计(A2/O工艺)(含CAD图)
海南省某县污水处理厂设计(A2/O工艺)(含CAD图)(任务书,开题报告,外文翻译,论文计算书10000字,CAD图11张)
摘要
本次毕业设计的题目为海南省某县污水处理厂设计——A2/O工艺。主要任务是工艺流程选择及构筑物设计和计算。

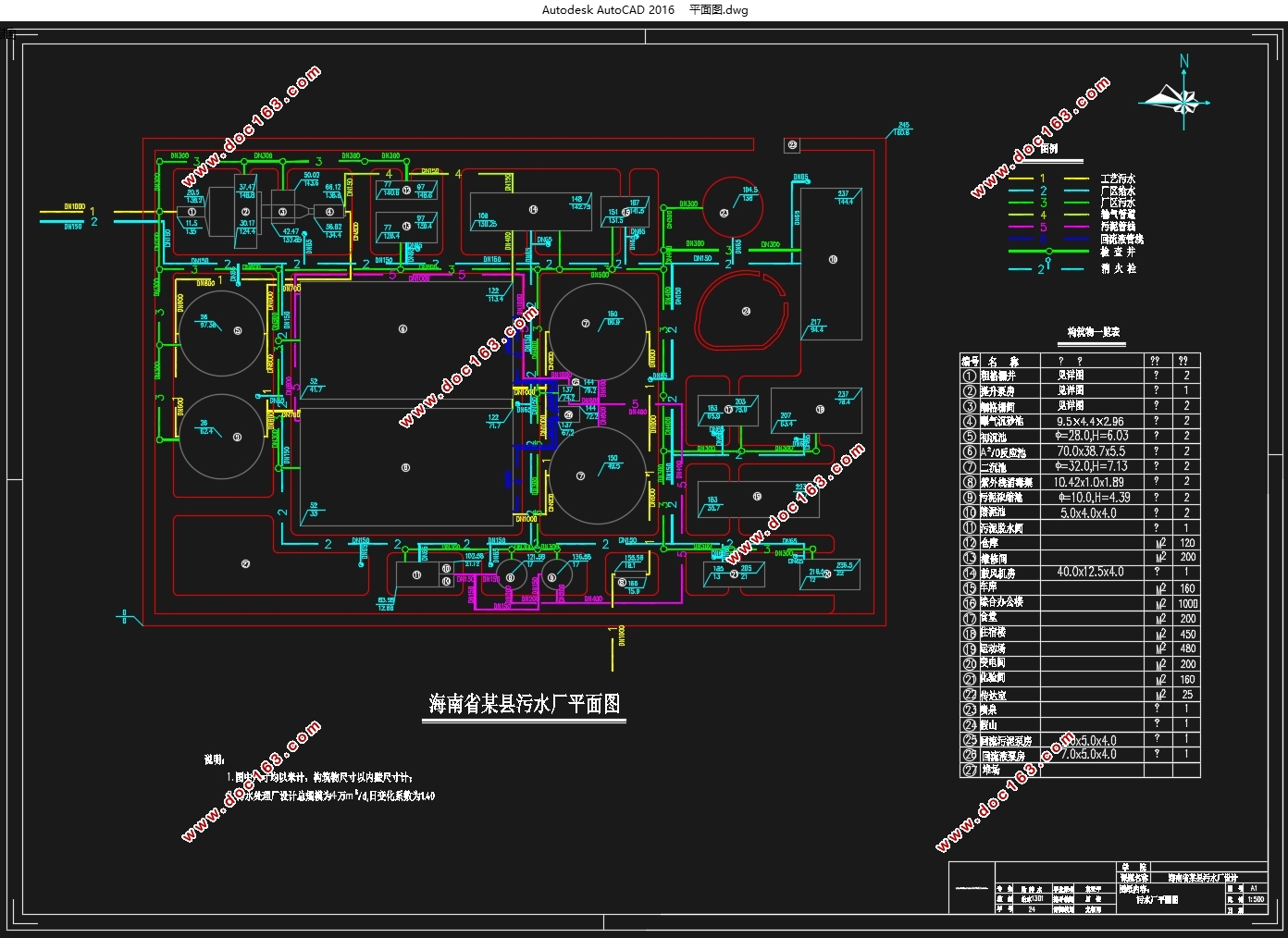

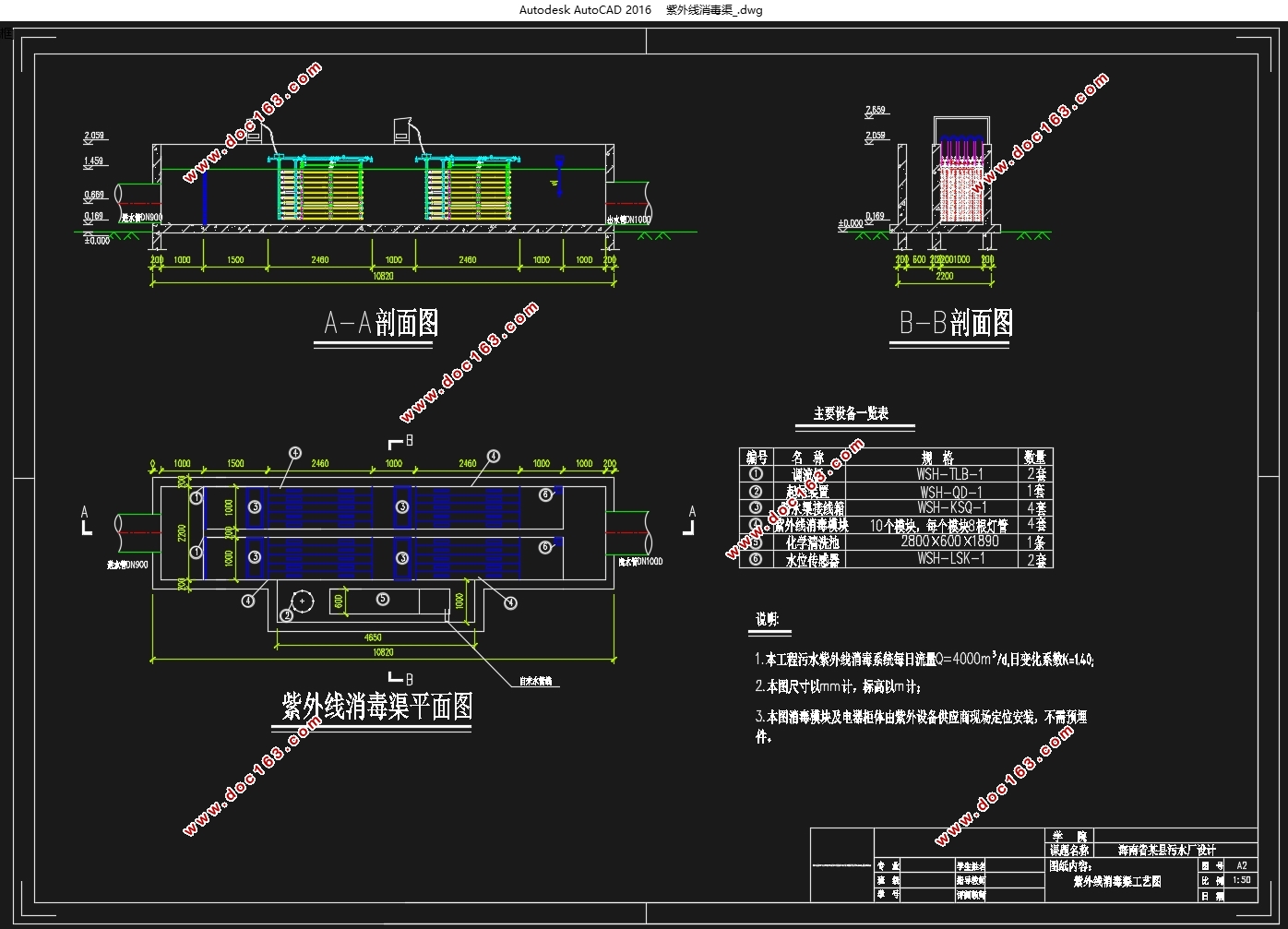

其中初步设计要完成设计说明书一份、污水处理厂总平面布置图一张、高程图一张，单项处理构筑物图六张，污泥处理流程图两张。
该污水处理厂工程，总规模达到4万吨/日。该污水厂的污水处理流程为：从粗格栅→提升泵房→细格栅→曝气沉砂池→初沉池→A2/O反应池→二沉池→紫外线消毒渠→出水；污泥的流程为：从二沉池排出的剩余污泥首先进入浓缩池，进行污泥浓缩，然后进入贮泥池，再送至板框式压滤机，进一步脱水后，运至垃圾填埋场。
关键词：A2/O工艺 紫外线消毒 污泥脱水
ABSTRACT
The graduation project is a Hainan Province, a county sewage treatment plant design - A2 / O process.The main tasks are process selection and structural design and calculation.
Preliminary design is to completea total layout plan of a manual, sewage treatment plant , a high elevation map, six single structures and two sludge treatment flow charts. [资料来源：Doc163.com]
The total size of the sewage treatment plant project is 40,000 tons per day.The sewage treatment process of the sewage plant is:from the coarse grille → to enhance the pumping station → fine grille → aeration grit chamber → primary settling pool → A2 / O reaction tank → secondary sink pool → UV disinfection channel → water.The sludge flow is:firstly,the excess sludge discharged from the secondary sedimentation tank enters the concentrate tank, carries out the sludge concentration, then enters the sludge storage tank, and then sends it to the plate and frame filter press, and further dewatering to the landfill.
Keywords: A2 / O process;UV disinfection;sludge dewatering
1.1城市污水处理厂所在县自然状况
某县位于海南岛东北部内陆，南渡江中下游南畔，与海口市接壤，北距海口市区仅34公里，美兰机场48公里，海口火车站57公里。西距洋浦港113公里。东邻文昌市，西靠澄迈县、屯昌县。地理坐标为东经110O7’-110 O31’，北纬19O31’-19 O44’之间。县境南北长68公里，东西宽46.5公里，总面积1187.4平方公里。属热带季风海洋性气候，气温适宜，雨量充沛，其气象特征如下： [资料来源：Doc163.com]
1.1.1气温
气温年平均气温：23.9℃，最高气温：39.9℃，最低气温：2.7℃
1.1.2降雨量
降水量年平均降水量：1965.5mm，每年7-10月为雨量集中期，同时也是台风和热带风暴季节，这一期间的降雨量占全年降雨量的80%。
1.1.3风
风：平均每年热带风暴及台风达3.9次。全年主导风向为东南风，次主导风向为东北风。
1.1.4地质条件
地震：县城地震烈度为8度，县城建构筑物抗震设防烈度为8度。对城市有重大影响评估为甲类的建筑，地震设防应高于本地区抗震设防烈度要求。
1.2设计内容
根据规划设计，在该市新建一座污水处理厂，一期设计污水量为4万t/d。
[资料来源：Doc163.com]
目录
第一章 设计概论 5
1.1城市污水处理厂所在县自然状况 5
1.2设计内容 5
第二章 工艺方案选择 7
2.1污水水质特征分析 7
2.2污水处理工艺 8
第三章 污水处理构筑物设计 9
3.1中格栅 9
3.2污水提升泵房 11
3.3细格栅 12
3.4沉砂池 13
3.5初沉池 15
3.6 A2/O工艺设计计算 18
3.7二沉池设计计算 30
3.8消毒池设计计算 33
第四章 污泥处理构筑物 35
4.1回流污泥泵房 35
4.2污泥浓缩池 36
4.3贮泥池 37
4.4污泥脱水设备 38
第五章 污水处理厂总体布置 39
5.1平面布置 39
5.2高程布置 41
第六章 劳动定员 44
6.1生产组织 44
6.2劳动定员 44
6.3人员培训 45
第七章工程技术经济分析 45
7.1土建费用及主要设备材料费用 45
7.2运行费用计算 46
7.3工资福利开支 47
7.4生产用水水费开支 47
7.5运费 47
7.6 维护维修费 48
7.7管理费用 48
7.8运行成本核算 48
