常州高级中学教师公寓楼设计给排水工程设计(含CAD图)
![](/uploads/allimg/2405/2_240510213015_1-lp.jpg)
资料介绍:
常州高级中学教师公寓楼设计给排水工程设计(含CAD图)(任务书,开题报告,论文计算书11800字,CAD图20张)
摘要
本工程位于常州市天宁区,总建筑面积约13400平米,其中:地上建筑面积11200平米,地下2200平米,占地面积1280平米。该建筑为框架—剪力墙结构,地上十层,地下一层,总高度35.9米,首层高度4.5米,二—十层层高3.3米。
给水系统采取垂直分区并联给水的方式,从市政管网引两根引入管进入建筑,负一层至地上三层由市政管网直供,四层至十层由无负压变频供水设备加压供水。本建筑属于二类高层民用建筑,耐火等级为二级,室外消火栓用水量 ,室内消火栓用水量 。消火栓充实水柱高度13m,水龙带长度25m。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。本建筑喷淋系统采用湿式自动喷水灭火系统,地上部分为中危Ⅰ级,地下部分为中危Ⅱ级,分两个区,负一至四层为低区,五至十层为高区。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。建筑内消防及喷淋在火灾前10min用水由屋面箱泵一体化消防增压稳压设提供,有效容积为 ,后期灭火用水由地下一层的消防水池提供,其有效容积为 ,分为两格。
[来源:http://Doc163.com]
室内外排水均采用污废合流制,经检查井直接排入市政污水管。排水立管采用通气立管的双立管排水系统,其中一层单独排水,二至十层集中排水。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑屋面雨水排水系统采用内排水系统,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水立管排入市政雨水管网。
关键词:给水系统排水系统消火栓系统自动喷水灭火系统雨水系统
[来源:http://www.doc163.com]

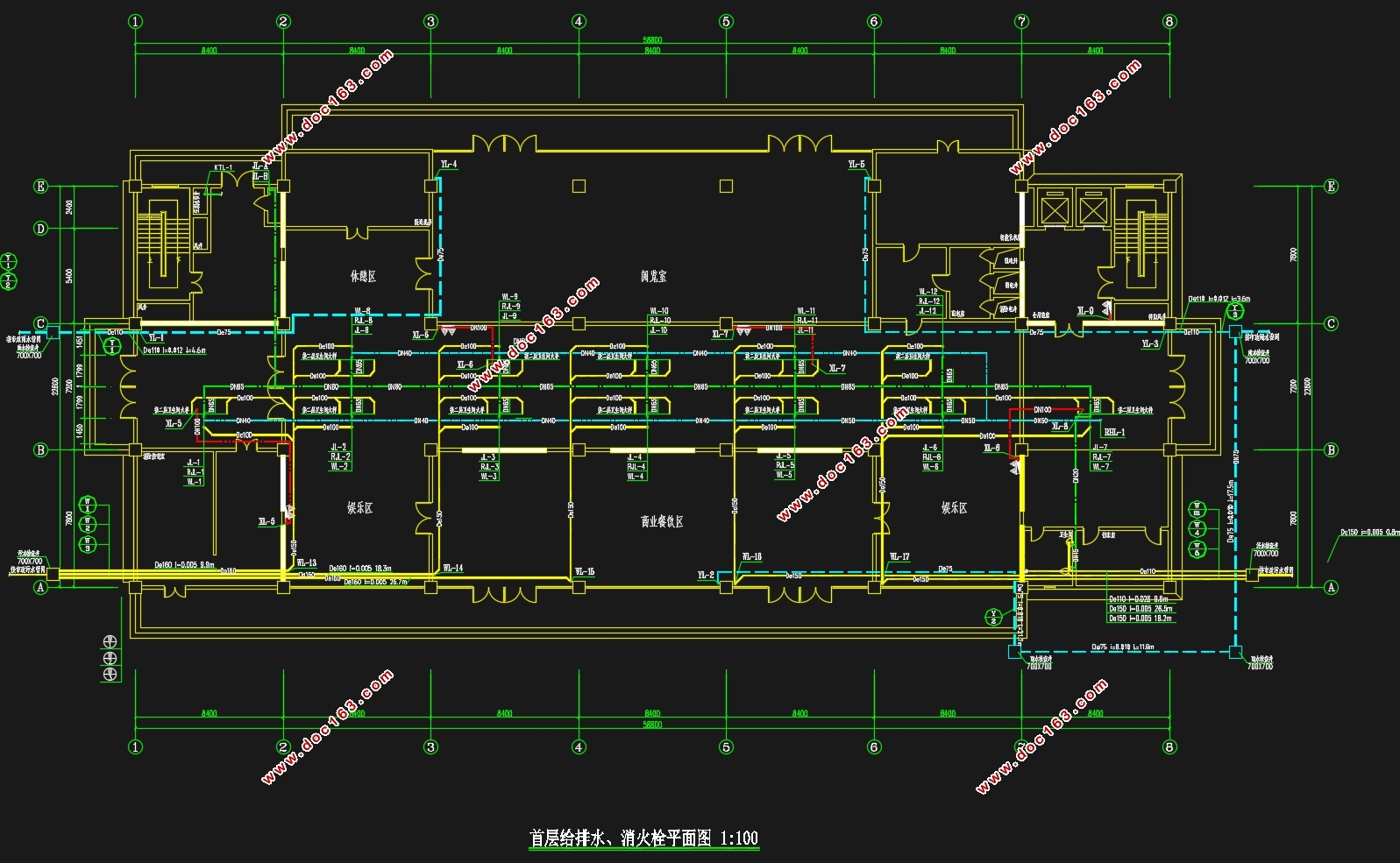

![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_1.jpg)
![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_2.jpg)
![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_3.jpg)

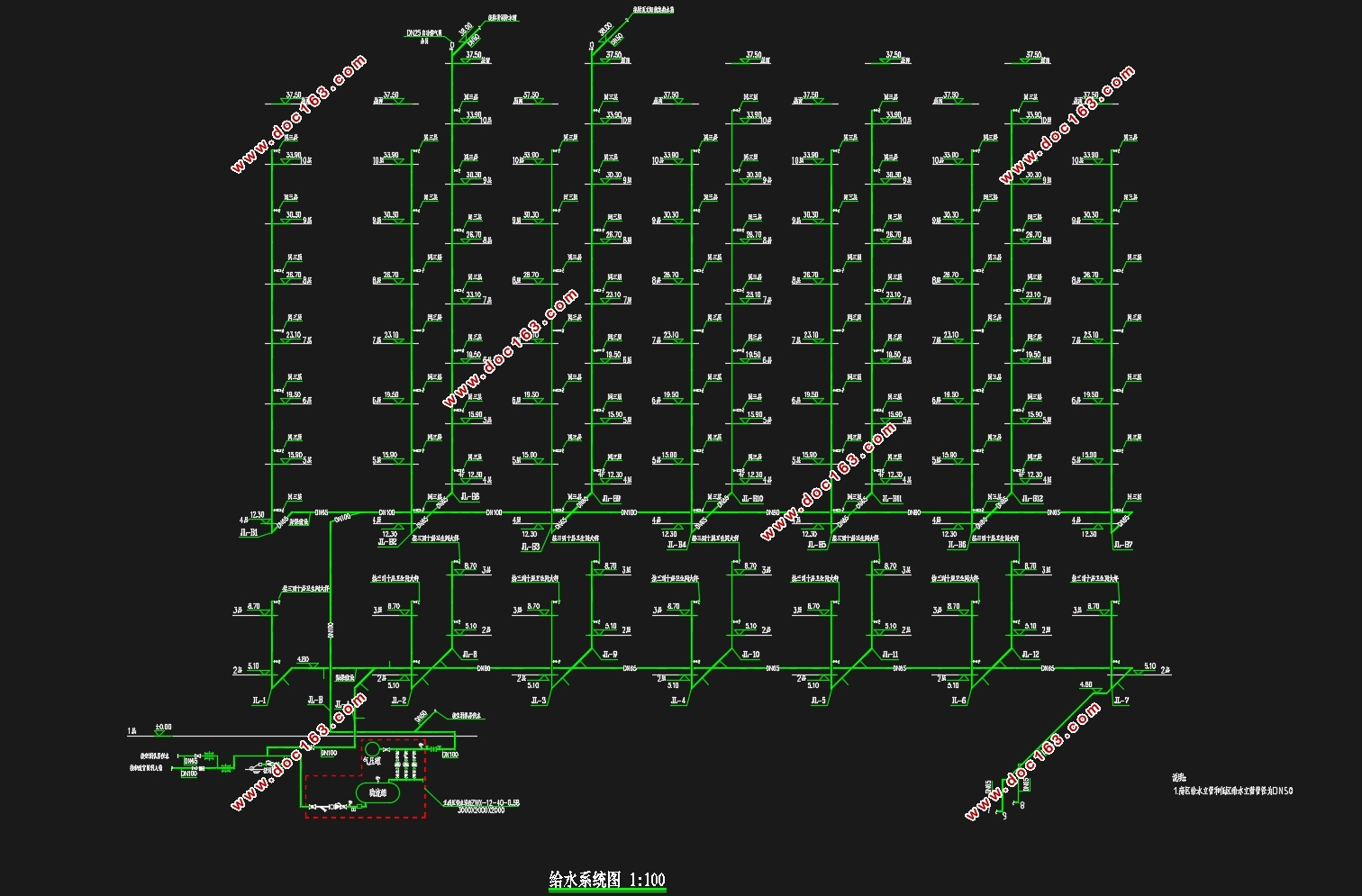

![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_4.jpg)

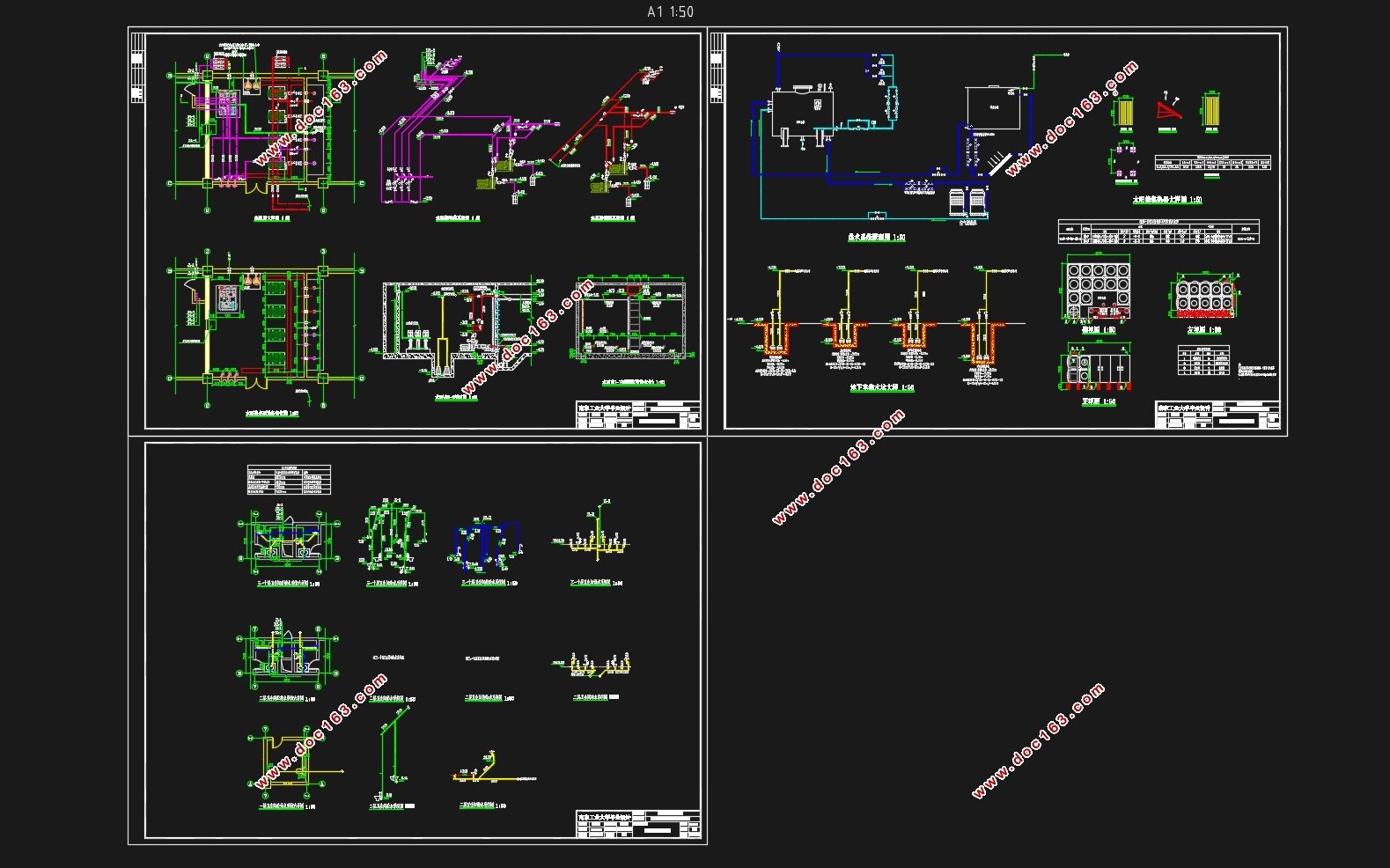

![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_5.jpg)
[资料来源:http://www.doc163.com]
![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_6.jpg)
![常州高级中学教师公寓楼设计给排水工程设计(含CAD图)](/uploads/allimg/2405/2_240510213015_7.jpg)
目录
给排水设计 Ⅰ
摘要 Ⅱ
Abstract Ⅲ
给排水设计 1
摘要 1
Abstract 2
目录 3
设计说明书 1
第一章项目概述 1
1.1 工程概况 1
1.2 设计依据 1
1.3 工程设计内容 1
第二章生活给水系统方案 2
[来源:http://www.doc163.com]
2.1 给水系统方案选择 2
2.2 给水系统的组成 3
2.3 给水管材和附件 4
2.3.1 给水管材 4
2.3.2 给水附件 4
2.4 给水管道布置和敷设 4
第三章消防系统方案 6
3.1 室内消火栓系统 6
3.1.1 消火栓系统的选择 6
3.1.2系统组成 7
3.1.3设备及构筑物 7
3.1.4消火栓的安装 7
3.2 自动喷淋系统 7
3.2.1室内自动喷水灭火系统的选择 7
3.2.2系统组成 8
3.2.3喷头的选择与布置 8
3.2.4设备及构筑物 9
3.2.5喷淋系统的安装 9
第四章生活排水系统方案 10
4.1 排水系统方案选择 10
4.2 排水系统的组成 10 [资料来源:Doc163.com]
4.3 排水水管材和设备 10
4.4 排水管道布置和敷设 10
4.5 通气管的安装 11
4.6 检查口、清扫口和检查井的设置 12
第五章雨水排水系统方案 13
5.1 雨水排水系统方案选择 13
5.2 雨水排水系统的组成 13
5.3 雨水管道的敷设与布置 13
设计计算书 14
第六章生活给水系统计算 14
6.1 用水定额及用水量 14
6.2 设计秒流量 14
6.3 给水系统水力计算 15
6.3.1 各卫生器具的流量、当量、连接管管径及最低工作压力 15
6.3.2 市政直供部分水力计算 15
6.3.3 高区无负压给水设备供水部分水力计算 19
6.6.1 高区给水系统所需压力 23
6.6.2 设备选型 24
6.6.3 减压阀设置 24 [资料来源:Doc163.com]
第七章消火栓系统计算 26
7.1 消火栓的布置 26
7.2 消火栓的水压 26
7.3 消火栓系统水力计算 28
7.4 消防泵选择 30
7.5 消火栓系统减压计算 30
7.6 消防箱配置 31
7.7 灭火器配置 32
7.8 水泵接合器 32
7.9 消防贮水池 32
7.10 屋顶消防水箱 34
第八章自动喷淋系统计算 35
8.1 设计基本数据 35
8.2 管道与报警阀布置 35
8.3 喷头的选用与布置 35
s8.4 系统的设计流量 36
8.5 水力计算(特性系数法) 36
8.5.1 低区、中区和高区喷淋水力计算 37
8.5.2 系统水力计算 42
8.6 增压与贮水设备 42 [资料来源:http://www.doc163.com]
8.6.1 喷淋泵选择 42
8.7 水泵接合器 43
8.8 喷淋减压孔板计算 43
第九章生活排水系统计算 49
9.1 设计秒流量 49
9.2 卫生器具当量和排水流量 49
9.3 排水横支管水力计算 50
9.3.1一层卫生间排水计算(见图9-1) 50
9.3.2标准层卫生间排水计算(二到十层,见图9-2) 50
9.4 排水立管水力计算 51
9.5 排水通气立管选用 52
9.6 排水排出管水力计算 53
9.7 集水坑计算及潜水排污泵选型 54
9.7.1 地下室车库集水坑计算及潜水排污泵选型 54
9.7.2 消防电梯集水坑计算及潜水排污泵选型 55
9.7.3 水泵房集水坑及提升泵计算选型 55
9.7.4 汽车坡道集水坑及提升泵计算选型 55
第十章雨水排水系统计算 57
[资料来源:http://Doc163.com]
10.1 设计暴雨强度 57
10.2 划分汇水面积 57
10.3 设计秒流量 58
10.4 雨水斗选用 59
10.5 雨水立管计算 59
10.6 雨水排出管计算 60
10.7 溢流口计算 60
第十一章热水系统计算 61
11.1热水基本信息计算 61
11.1.1日耗热量 61
11.1.2设计日热水量: 61
11.1.3设计小时耗热量: 62
11.1.4设计小时热水量 62
11.2太阳能的选取与布置 62
11.2.1气象参数 62
11.2.2太阳集热器的定位 62
11.2.3集热器面积 62
11.2.4太阳能集热器模块确定 63
11.2.5太阳能集热器间距 63
11.2.6太阳能集热水箱容积计算 64
11.3热水水力计算 66
[资料来源:https://www.doc163.com]
11.3.1热给水最不利管线水力计算 66
11.3.2 热给水管路展开面积和温降计算 68
11.4集热水箱到太阳能集热板的循环泵 81
11.4.1太阳能集热系统总循环流量 81
11.4.2太阳能集热系统循环泵的扬程计算 81
11.4.3选择循环泵 81
11.5辅助加热设备及恒温水箱 82
11.5.1辅助加热设备选型 82
11.5.2选型核算 83
11.5.3恒温水箱容积计算和选型 84
11.5.4恒温水箱与热泵机组之间的循环泵 85
11.5.5 恒温水箱至配水点的循环泵 85
参考文献 88
结语 89
谢辞 90
