十层10000平米盐城市研发办公楼框架剪力墙结构设计(含建筑图结构图)

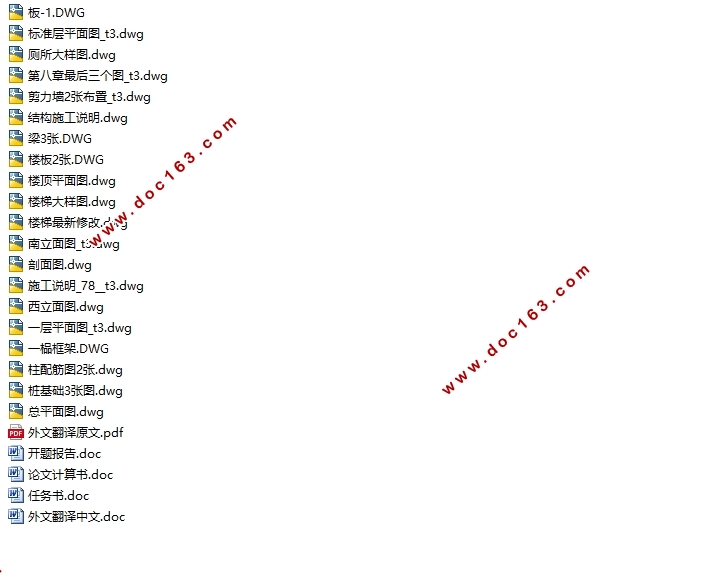

十层10000平米盐城市研发办公楼框架剪力墙结构设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书31000字,CAD建筑图10张,CAD结构图9张)
摘要
本工程位于江苏省盐城市，是一座主体为 10 层的研发办公楼。主要目的是用来研发和办公。该楼总长 44.8m（轴线）、宽 23.4m，主体高 36.6m。大楼建筑美观，设施齐全，布局合理，四周环境优美。该楼标准层层高为 3.6m，一层层高为 4.2m。鉴于结构安全、经济合理等多方面的因素，本楼采用框架—剪力墙结构。剪力墙厚度均为 250mm。顶层顶板厚度为 120mm，其余各层楼板板厚均为 100mm。框架柱截面尺寸：中柱为 850mm×850mm。边柱为750×750 mm框架梁截面尺寸：横向主梁为 300mm×700mm，横向次梁为 300mm×700mm，纵向主梁为 300mm×700mm，纵向次梁为 300mm×700mm。连梁的截面尺寸均为 300×700mm。整个结构从一层到十层柱、剪力墙采用混凝土等级均为 C40，钢筋等级为 HRB400；一层至十层的梁混凝土等级也为 C35，钢筋等级为 HRB400。本工程地震设防烈度为 7 度，设计基本地震加速度为 0.1g。场地土类别为Ⅲ类，采用桩基础。为了提高整体抗震性能，本工程所有的梁板柱均为现浇。

[版权所有：http://DOC163.com]

关键词：抗震  剪力墙  高层建筑  截面设计

The General Situation of the Engineering Abstract

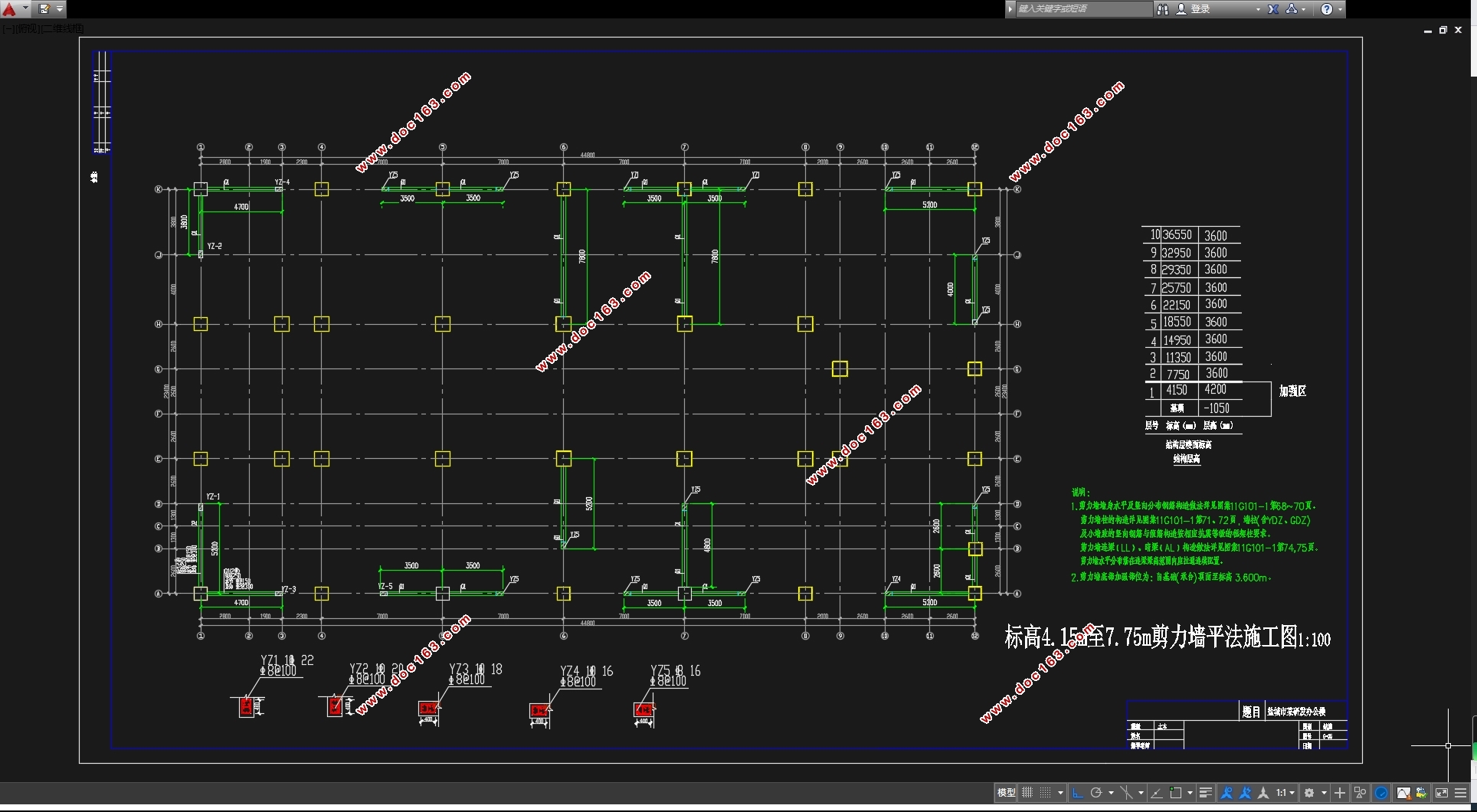

This engineering located in YanCheng, Jiangsu province.It is an R & D office in a court which has a main body of ten floors. The main purpose of constructing this building is used for R & D and handle official business. The building has a total length of 44.8 meters (axes length), and a width of 23.4 meters. The environment around is elegance; the facilities are sufficient; the layout is reasonable. All these supply a comfortable environment to clerks. the first floor of the building is 4.2 meters high .and each standard floor is 3.6 meters high. We adopt the structure of “frame-shearing force wall” by the reasons of the safety of structure, the factor of finance and so on. The detailed disposal of shearing force wall is shown by picture 2. The shearing force wall’s thickness of each floor is 250 millimeters. The board’s thickness of each floor is100 millimeters except the tenth floor's board’s thickness is 120 millimeters. The size of frame column section size: center column is 850mm×850mm and side column is 700mm×7000mm.The size of frame beam section size: horizontal main girder is 300mm×700mm, horizontal secondary girder is 300mm×700mm, vertical main girder is 300mm×700mm, longitudinal secondary beams is 300mm×700mm. Connecting beam section size is 300mm×700mm. The concrete level of the first to the top floors'poles, shearing force walls, is C40 , the reinforcement level is HRB400; The concrete level of the first to the top floors’ girders is C35 , the reinforcement level is HRB400. The earthquake fortifying intensity of this engineering is 7 degree, and the basic earthquake acceleration of the design is 0.1g. The soil of the ground belongs to category Ⅲ.In the structure stake-base is used. In order to enhance overall shake-proofing, the engineering’s all girder-board poles are moulded on the spot.

[资料来源：http://Doc163.com]

Key words: earthquake resistance ,  shearing force wall ,  high-rise building ,  section design

1.1工程概况

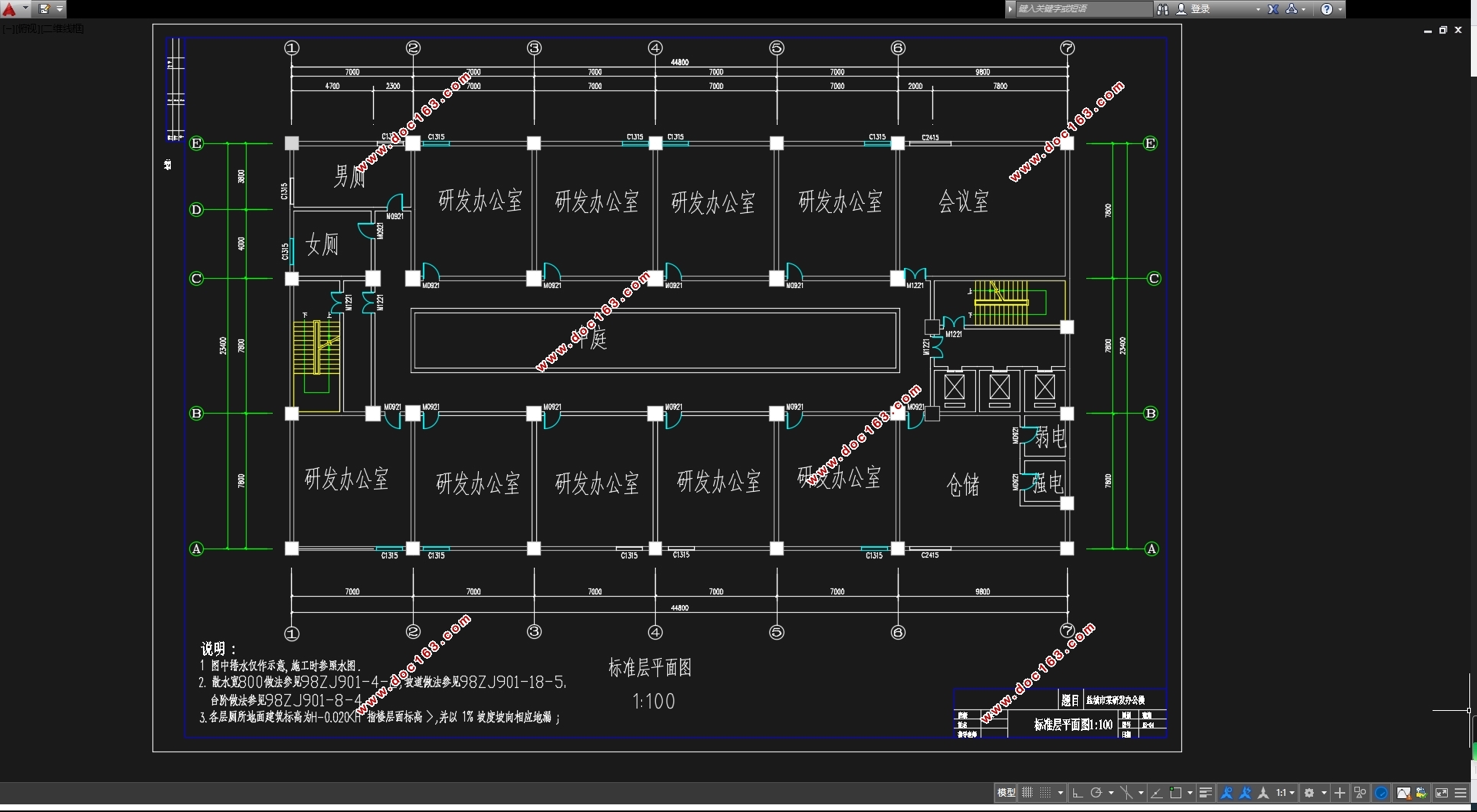

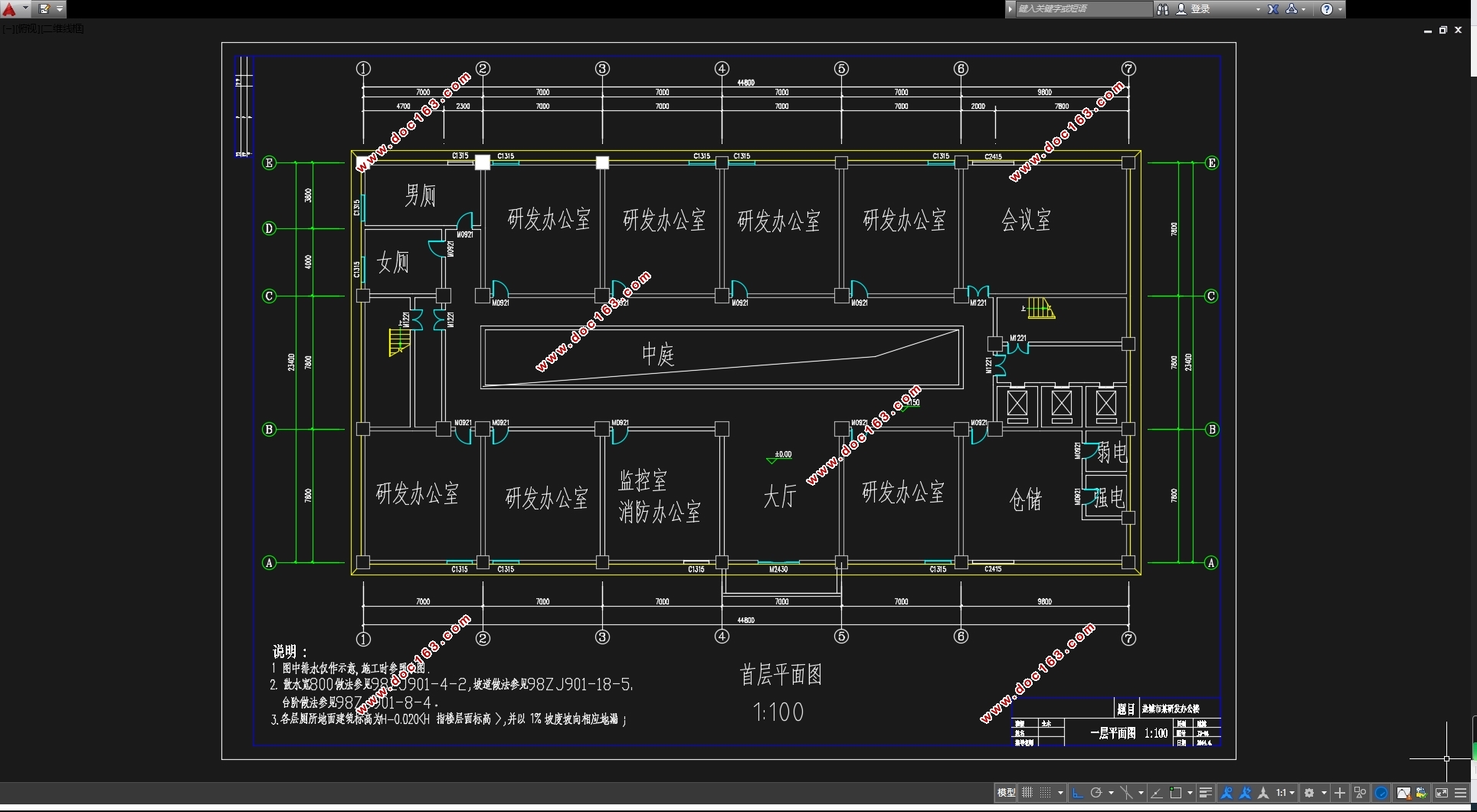

该工程位于江苏省盐城市，抗震设防烈度为7度，设计基本地震加速度为0.10g，抗震设计分组第一组，建筑物场地类别为Ⅲ类。建筑物长44.8m，宽23.4m，地上10层，建筑面积10000m2左右，结构体系为一三跨的钢筋混凝土框架-剪力墙结构，基础采用桩基础。工程平面图见附图
1.2气象资料
1）基本风压：0.45kN/m2
2) 基本雪压：0.35 kN/m2
1.3工程地质资料
1）本工程场地较平坦，根据地质钻探，该场地土质较均匀。
2）地下水位较高，在天然地面下2.0m处，无侵蚀性。
3）场地无液化土层，场地类别为Ⅲ类。
详细地质勘探情况见本任务书附录1。
1.4 结构和基础的安全等级
1）建筑结构的安全等级为二级。
2）拟建场地位于7度区，根据《建筑工程抗震设防分类标准》（GB50223-2008），本工程抗震设防类别为标准设防类。
3）地基基础设计等级为乙级。



目       录
ABSTRACT………………………………………………………………… Ⅰ
第一章  设计资料…………………………………………………………1

第二章  结构布置及初选截面尺寸………………………………………2
第三章  荷载标准值计算  ………………………………………………6
第四章  各层重力荷载计算 ……………………………………………9
第五章  梁、柱、剪力墙刚度计算………………………………………19
第六章  水平地震作用效应分析 ………………………………………33
第七章  地震作用下剪力、弯矩在剪力墙上的分配……………………40
第八章  地震作用下框架内力计算 ……………………………………43 [资料来源：www.doc163.com]
第九章  竖向荷载作用下框架内力分析（分层法）……………………47
第十章  框架梁柱内力组合……………………………………………99
第十一章 剪力墙内力组合………………………………………………106
第十二章 截面设计和配筋计算…………………………………………110
第十三章 楼梯设计………………………………………………………130
第十四章 双向板设计 …………………………………………………132
第十五章 桩基础设计…………………………………………………134 [资料来源：http://www.doc163.com]
第十六章 电算结果………………………………………………… 143
致谢……………………………………………………………………179
