资料介绍:

摘  要
本文主要介绍一种新型检测工具——潜水泵泵盖试压机的设计。本试压机设计的比较实用,工作效率也很高。在工人人身安全方面,采用了“防误操作”装置,增加了安全性。同时,由一个液压站控制五个实验台,使工作效率得到了大幅度提高,另外,通过精确的力学计算,以及三维动态仿真,合理的对上顶板及侧向筋板进行设计,克服了上顶板经常失效的问题。
本课题研究的目的是为了解决鹤岗市斯达泵业(斯达水泵厂)在工件检测时存在的种种问题。在原有的试验设备上进行改造,增加“防误操作”装置,将其液压动力源由原来的“手动式”改为“机动式”。针对厂里所反映的;“工件在检验时出现的种种问题”加以解决,相信本课题完成后,会对企业会有一定帮助的。

关键词:   液压站  潜水泵泵盖试压机  防误操作装置

Abstract
This paper mainly introduced a new design for the testing tool.——The design of testing pressure machine for driving pump’s cover. This test pressure machine is more practical in design. The efficiency is high in working, and in the aspects of  worker’s body safety . The defending mistake operation unit is used in this kind of machine, which increases the safety for workers. At the same time, five testing beds are controlled by one hydraulic power. They make efficiency high in working. On the other hand, the top board and reinforce board in both side are designed reasonably through the accurate calculation of mechanics and three dimension really imitate in moving. Which can overcame the fault of last plank. [资料来源:http://doc163.com]
What this subject researches is to help the “STAT PUMP FACTORY” in He Gang solve the problem of the work pieces’ always expiration in test. This test which is improved is based on the primitive equipment. and to which the defending mistake operation unit is added .At the same time, it changes the hydraulic system from artificial to mobile, and solves the problem for the factory while testing the work pieces. I do believe it’s very helpful to the factory when this subject is successfully completed.

Keywords:  Hydraulic power.  The testing pressure machine for driving pump’s cover. The defending mistake operation unit .

1.1.1     潜水泵泵盖试压机简介
     所谓试压机就是检测工件是否达到合格标准的一种机器。厂子里生产的“潜水泵泵盖”要求不得有“砂眼”出现。还得在承受一定压力的情况下,不得向另一侧透水。试压机就是给“泵盖”施加一定的水压,看工件是否透水的一种检测工具。 [来源:http://www.doc163.com]
1.1.2     潜水泵泵盖试压机的工作原理
    试压机工作原理也很简单,就是将工件(泵盖)放在一个台架上,工件上方用液压缸顶住,下边通水,保压五分钟,看工件是否透水,从而判断工件是否合格。
1.1.3     潜水泵泵盖试压机结构的组成
    本潜水泵泵盖试压机的结构非常简单,主要包括两大部分:一是台架部分,二是液压系统部分。台架部分是由一个液压缸和一个供水压力管,以及一个平板部分组成。液压系统是由拄塞泵、三位四通电磁换向阀、以及集成块等部分组成。其中,液压系统供五台试验台工作,这五台试验台不同时工作。
1.1.4     潜水泵泵盖试压机的特点
   本试压机机构设计得非常简单。在功能上也很实用。之所以要把机构设计的简单,主要是从加工制造的难易程度和制造成本的高低来考虑的。在达到相同工作效果的同时,成本越底,加工制造越简单,当然是越好。
    在功能上,是以“工人操作最简单,而且还不得有错误操作”这一原则为主要设计思想进行设计的。所谓的“操作最简单原则”,就得要求机器设计的“傻瓜话”,“控制按钮/把手”要少,而且要好操纵。本机只设计了一个水控制把手和一个电磁阀按钮。操纵起来非常简单。而且考虑到“人机工程学”的原理,合理放置了操纵把手/按钮的位置。工人工作时,不易产生疲劳,操纵灵活方便。在“误操作”方面,本机增设了防误操作装置,确保工人的正确操作。从而避免了工程上一些事故的发生,提高了工作效率。其“防误操作装置”类似于机床上的“互锁机构” ,添加此装置可以控制开启或关闭“液控系统”动作上的先后顺序。

[资料来源:http://www.doc163.com]


1.2     潜水泵泵盖试压机机构的动作分析
    泵盖试压机在工作时的动作只朝一个方向运动,那就是液压油推动液压缸内活塞向前运动,直到将工件顶住为止,卸工件时,液压缸中的活塞杆往回运动,直到活塞杆下的支脚抬起一定距离时,停止运动。
水压系统中,水的运动是这样的:当工件被压紧时,水压系统开关打开,水向前运动,一直顶到工件所要检测的内表面。当检测完工件时,待工件上的液压缸作用力撤回之前,水系统开关关闭,水停止向前运动。
[资料来源:Doc163.com]

潜水泵泵盖试压机试验台的设计(CAXA+PROE三维造型)☆
潜水泵泵盖试压机试验台的设计(CAXA+PROE三维造型)☆
潜水泵泵盖试压机试验台的设计(CAXA+PROE三维造型)☆
潜水泵泵盖试压机试验台的设计(CAXA+PROE三维造型)☆
潜水泵泵盖试压机试验台的设计(CAXA+PROE三维造型)☆

[版权所有:http://DOC163.com]
目  录   16000字
摘  要        I
Abstract        II
第 1 章    绪 论    3
1.1    潜水泵泵盖试压机试验台的概述    3
1.1.1    潜水泵泵盖试压机简介    3
1.1.2    潜水泵泵盖试压机的工作原理    3
1.1.3    潜水泵泵盖试压机结构的组成    3
1.1.4    潜水泵泵盖试压机的特点    3
1.2    潜水泵泵盖试压机机构的动作分析    4
1.3    潜水泵泵盖试压机的优缺点    4
1.4    工件检测设备发展状况及改进意义    4
第 2 章    潜水泵泵盖试压机台架的设计    6

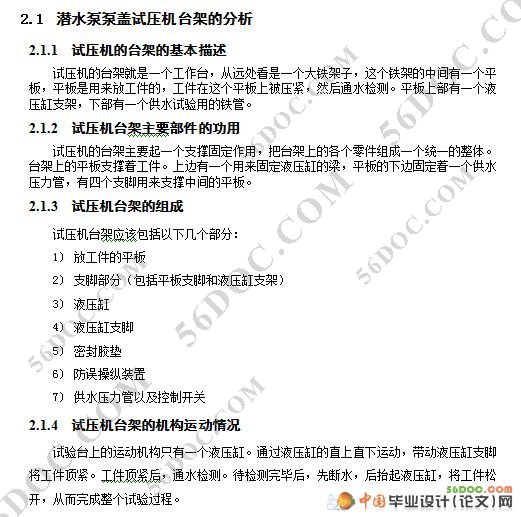

2.1    潜水泵泵盖试压机台架的分析    6
2.1.1    试压机的台架的基本描述    6 [资料来源:http://Doc163.com]
2.1.2    试压机台架主要部件的功用    6
2.1.3    试压机台架的组成    6
2.1.4    试压机台架的机构运动情况    6
2.1.5    潜水泵泵盖试压机台架的总体方案设计    6
2.2    潜水泵泵盖试压机台架的力学计算    8
2.2.1    台架各部分的受力情况    8
2.2.2    台架的力学计算    8
2.3    潜水泵泵盖试压机台架元件的选取    9
2.4    液压缸支脚的设计    10

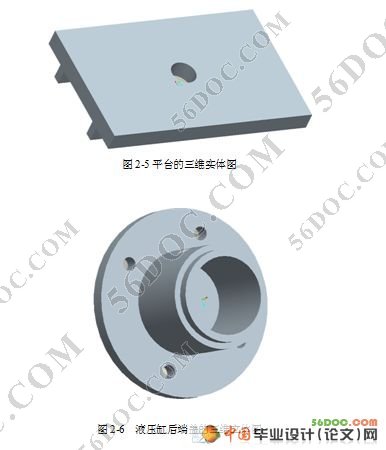

2.5    试验台台架平板设计    11
2.6    台架上液压缸联结方式的确定    12
2.7    防误操作装置的设计    13
第 3 章    液压系统设计与计算    16
3.1    明确设计要求进行工况分析    16 [资料来源:Doc163.com]
3.1.1    运动分析    16
3.1.2    动力分析    17

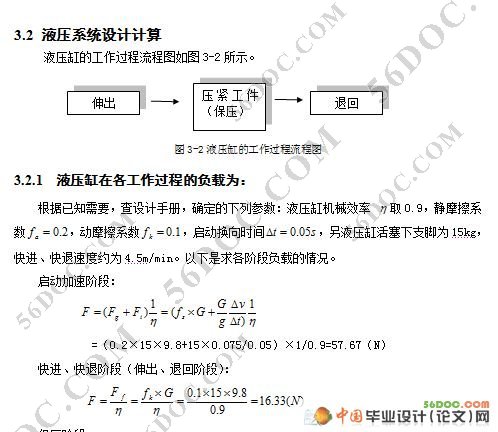

3.2    液压系统设计计算    17
3.2.1    液压缸在各工作过程的负载为:    17
3.2.2    确定执行元件的工作压力    18
3.2.3    拟订系统原理图    20
3.3    选择液压元件    22
3.3.1    液压泵选择    22
3.3.2    选择液压阀    24
3.3.3    设计、选择辅助元件    25

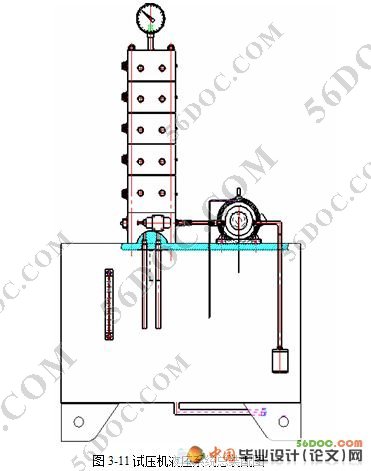

3.4    油箱上顶盖的设计    26

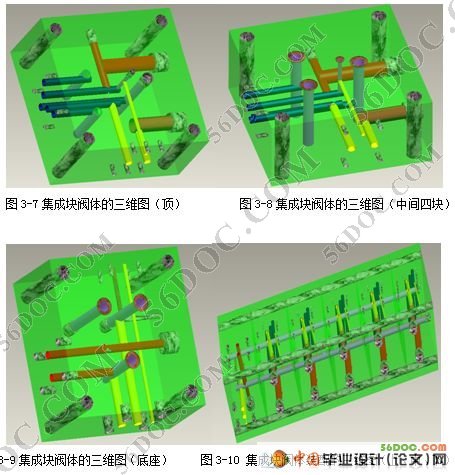

3.5    压力集成块的设计    28
3.6    弹性柱销联轴器的设计    30
参考文献        33
致  谢        34
