悬挂提升机及传感器的设计

摘 要
提升机是广泛应用于工矿企业的重要设备，它利用6根钢丝绳携带2个箕斗上下往复运动进行工作。在我国某些煤质含水较多的矿井，箕斗尚不能做到完全的卸载，箕斗由于煤的粘附而不能卸载干净。这一方面降低了运输效率，另一方面又会导致下次装载时又严重超载。矿井提升机的实际生产现场，往往由于人为操作或者卸不净或者是重复装载或者其它的某种原因造成箕斗超载，无论何种原因导致箕斗超载，都是提升机安全的严重威胁。本次设计正是基于此而进行的。
它可用于各种类型的矿井提升机。使用这种装置可以有效防止提升机在运输过程中箕斗的严重超载和卸载不完全，消除了提升机事故的直接隐患，从而大大提高了提升机的可靠性，减少事故，防止人员伤亡，并且大大提高提升机的运输效率。
关键词：重要设备  运输效率  严重威胁  直接隐患  应用环境

ABSTRACT
 Lifting machine apply important apparatus of industrial and mining enterprises to extensively, it utilize 6 steel wire rope carry 2 dustpan fight upper and lower reciprocating motion go on, work. In the moisture more mines of some nature of coal of our country, still can't accomplish complete unloading while fighting with dustpan, the dustpan can't be unloaded clean because of the seizing of coal while fighting. This reduce transportation efficiency on one hand, can cause, also overload seriously load, next time on the other hand. Mine actual production scene of lifting machine, because manual operation or unload netly or repeat a certain reason loading or others lead to the fact the dustpan to fight and overload often, no matter which kind of reason lead to the fact dustpan fight, overload, lifting machine serious threat of security all. This design carries on on the basis of this.

It can be used in all kinds of mine lifting machines. Use the device can prevent from lifting machine whom dustpan fight overload and unload incompletely seriously in the course of transporting effectively, have dispelled the direct hidden danger of the accident of the lifting machine, thus improved the dependability of the lifting machine greatly, reduce the accident, prevent casualties, and improve the transportation efficiency of the lifting machine greatly.
Keyword: Important apparatus   Transportation efficiency   Threaten seriously   Direct hidden danger   Employ the ring

本文主要内容
在毕业设计期间，本人主要完成的内容有：
1、测量总体方案设计。
2、应变式传感器的设计。包括传感器量程设计选择、弹性敏感元件设计及其校核、应变片选择计算、电路设计、各种误差分析及其补偿、性能指标标准化、传感器结构设计以及传感器动态性能分析。
3、联接装置的设计校核。包括液压动平衡系统的设计，各种联接板件，叉件，销轴的设计及其校核，紧固件（联接块，挡板）设计校核，传感器的安装。

总体方案设计
提升机钢丝绳张力检测系统由三大部分组成。一部分是固定在箕斗上的随着箕斗在井筒中上下往复运动的前端无线采集收发系统，上下箕斗各一套，称为采集发射系统，它包括传感器、放大滤波电路、单片机数据采集系统、电源管理系统及无线收发电路；另一部分则是分别位于井筒中装、卸载点处的进行采集控制和对采集发射系统发送的数据进行接收的无线收发控制系统，称为接收控制系统，它包括无线收发电路、采集控制系统及与上位机的传输接口电路；第三部分是位于提升机房控制室中的对数据进行校验、报警的工控机及专用控制软件，称为上位机数据处理系统，它主要包含一个专门设计的对数据进行校验、处理、显示和简单控制及报警的软件。
系统工作流程是：各子系统复位后，采集发射系统处于接收待命状态；接收控制系统则等待外部中断信号和上位机信号的到来。当采集信号到来（提升机减速信号或上位机采集命令）后，它便开始给采集发射系统发送采集命令，采集发射系统收到命令后开始采集、发送并等待回应，当接收到校验无误信号后开始下次采集。接收控制系统的无线接收电路直接将数据通过串口发送给上位机，上位机收到数据后负责校验等处理，出现错误时通过接收控制系统给采集发射系统发送“重发”命令，否则回复校验无误命令。接收控制系统在外部“打点”信号触发中断后延时约40s左右发送采集结束命令。采集发射系统在收到采集结束命令后停止采集、发送，重新回到待命状态，直到下个采集开始命令的到来。 [来源：http://Doc163.com]

目录   12000字
目录    II
摘 要    III
ABSTRACT    1 [来源：http://Doc163.com]
第一章 绪论    1
1.1 本文主要内容    1
第2章 总体方案设计    2
2.1总体方案设计    2
第三章 传感器设计    3

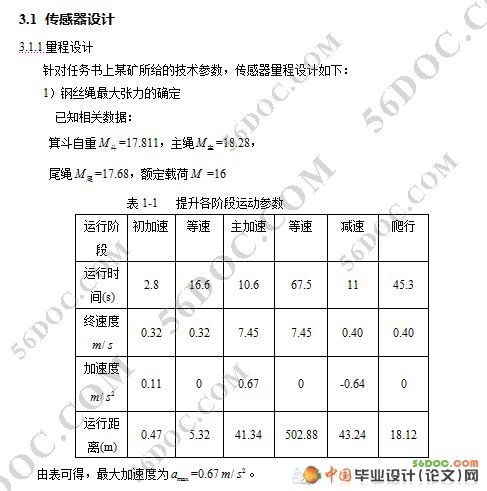

3.1 传感器设计    3
第四章 传感器安装设计    11
4.1 设计方案    11
4.2 油缸设计    11
4.3 板件设计    17
4.4 支承块设计    23
4.5 叉件设计    26
4.6 销轴设计    28
4.7 调整垫块    40
结束语    41
致谢    42
参考文献    43 [资料来源：http://doc163.com]
