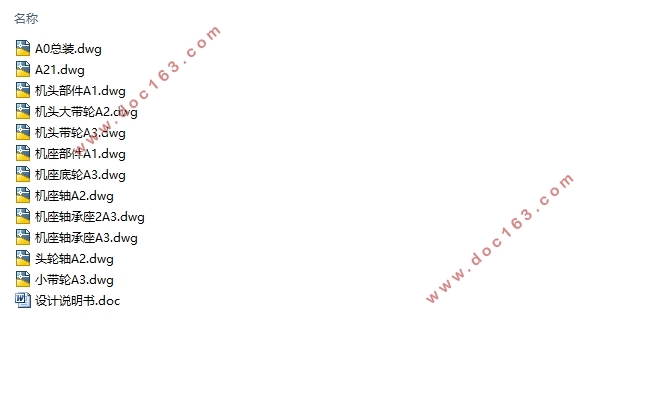

TD型斗式提升机的设计(含CAD零件图装配图)(设计说明书10000字,CAD图12张)
本次设计已经规定从TD型入手设计，并要求可以机座两侧进料。于是得出以下三种方案：
方案一，外部带传动减速方式，离心式卸料，顺进和逆进，螺杆式张紧；
方案二，外部链传动减速方式，离心式卸料，顺进和逆进，重锤式张紧；
方案三，外部齿轮传动减速方式，重力式卸料， 顺进和逆进；螺杆式张紧；
    方案一中带传动本身的缓冲性较好所以采用螺杆式张紧，方案二中链传动中存在冲击所以采用重锤式张紧，方案三中重力式卸料要求物料运动过程速度缓慢平稳，而齿轮减速箱正好符合这一特点。
粮食加工厂本身存在粉尘污染。而方案二产生噪声比较大。不符合绿色设计的要求。而方案三中齿轮保养是一个很重要的环，如果处在粉尘多的环境中润滑保养更麻烦。并且在装拆和价格方面带传动都比另外两个有优势。所以最终选择方案一。其工作原理及其机构设计方法在以下章节中说明。
3  斗式提升机的工作原理
本设计所设计的TDTG20/13型，如下图所示。本机主要由机座（包括顺进料斗、逆进料斗、底轮和张紧装置），机筒（包括畚斗带和畚斗）和机头（包括传动机构、机头、机头罩等）三大部分组成。工作时，畚斗带进入底座，被装满物料；然后畚斗随畚斗带向上运行，畚斗及畚斗内物料得到提升；畚斗继续向上运行，绕上头轮们开始作圆周运动，斗内物料受力状态发生变化。当畚斗畚斗继续向上运动，绕上头轮时，斗内物料处于受力平衡状态，无相对运动。当畚斗绕头轮转过一定角度时，物料受力平衡状态受到破坏，斗内表层物料相对于下层物料发生相对滑动，当滑动到畚斗边缘时即被卸出。畚斗继续绕头轮回转，斗内物料逐层发生相对滑动并逐渐卸出。
