大型港口门座起重机回转支承齿圈轮齿失效分析(含SolidWorks三维)

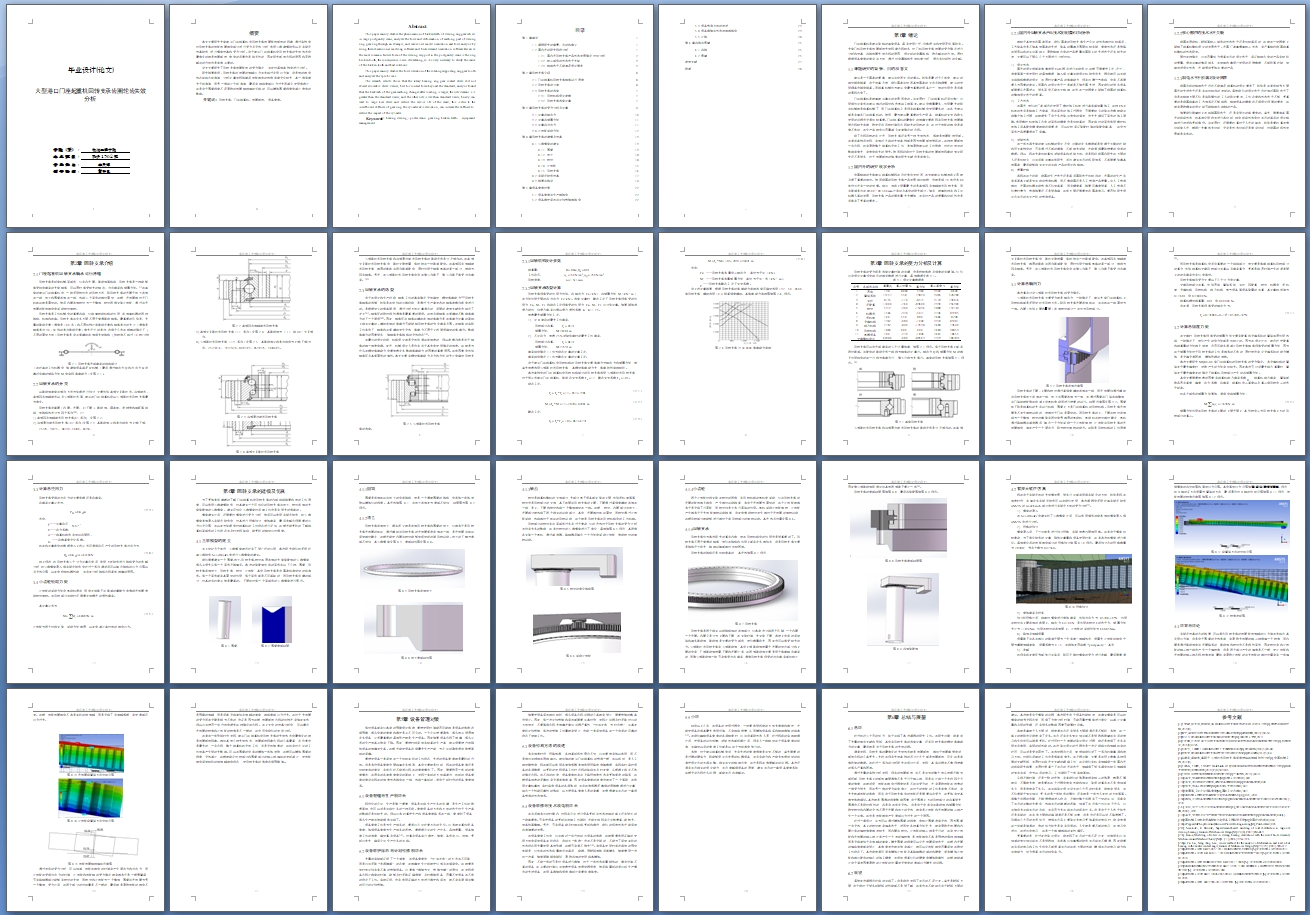

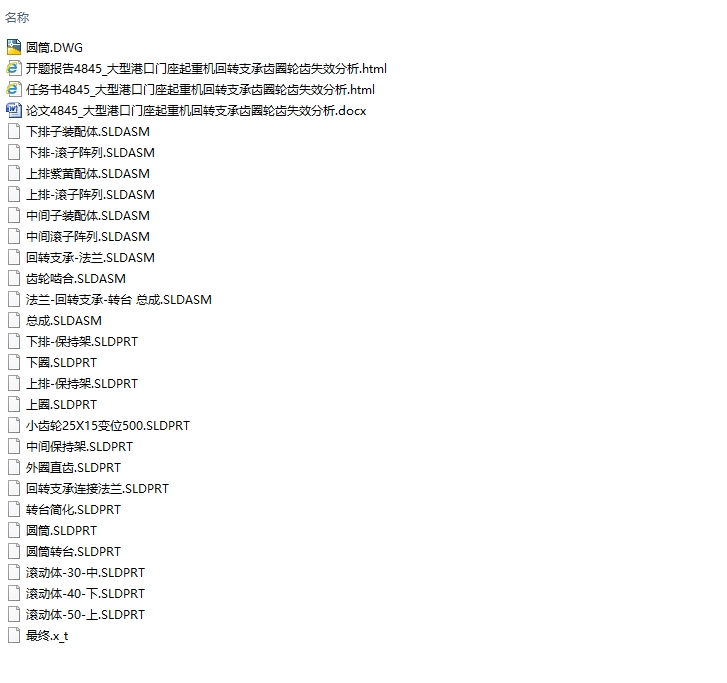

大型港口门座起重机回转支承齿圈轮齿失效分析(含SolidWorks三维)(任务书,开题报告,论文说明书14000字,CAD图1张,SolidWorks三维图)
摘要
本文主要研究大型港口门座起重机中回转支承齿圈轮齿断齿的现象，通过实例来对回转支承的齿轮齿圈啮合部分进行受力及变形分析，利用三维建模软件以及有限元仿真软件，进行模型仿真和受力分析。由于港口门座起重机中回转支承的失效形式中最常见的就是齿圈断齿，带来的后果也是毁灭性的，因此研究断齿出现的原因和寻找解决的办法也是非常必要的。
论文主要研究了回转支承齿圈轮齿的受力情况，并针对具体案例来进行分析。
研究结果表明：回转支承的齿圈的接触应力并未超过许用应力值，但是他的啮合形态却超出标准值，分析计算发现加载后齿轮啮合的齿侧间隙变化较大，其一侧间隙大于标准值，而另一侧却小于标准值，最后会造成局部应力过大而减少使用寿命小，这是由于圆筒刚度不足导致的齿圈轴线偏移引起的，可以增加圆筒刚度来减小带来的影响。
关键词：回转支承；门座起重机；齿圈断齿；设备管理。
 
Abstract
This paper mainly studies the phenomenon of broken teeth of slewing ring gear wheel in large port gantry crane, analyzes the force and deformation of meshing part of slewing ring gear ring through an example, and carries out model simulation and force analysis by using three-dimensional modeling software and finite element simulation software.Because the most common failure form of the slewing support in the port gantry crane is the ring broken tooth, the consequence is also devastating, so it is very necessary to study the cause of the broken tooth and find solutions. [资料来源：Doc163.com]
This paper mainly studies the force situation of the rotating supporting ring gear tooth and analyzes the specific case.
The research results show that the rotary bearing ring gear contact stress did not exceed allowable stress values, but his contact form beyond the standard, analysis found that the backlash of the gear meshing changes after loading is larger, the side clearance is greater than the standard value, and the other side is less than standard value, finally can lead to large local stress and reduce the service life of the small, this is due to the insufficient stiffness of gear ring the cylinder axis deviation, can increase the stiffness to reduce the impact of the cylinder.
Keywords：bearing slewing,；portal crane；gear ring broken teeth； equipment management.

  [资料来源：http://www.doc163.com]

目录
第1章绪论    1
1.1 课题研究的背景、目的和意义    1
1.2 国内外的研究现状分析    1
1.2.1 国内外回转支承产品技术发展情况对比分析    2
1.2.2 核心部件的技术水平欠缺    3
1.2.3 制造水平不能满足设计需求    3
第2章回转支承介绍    4
2.1 门座起重机回转支承轴承运行原理    4
2.2 回转支承的分类    4
2.3 回转支承的选型    7

[资料来源：Doc163.com]

2.3.1 回转机构设计参数    7
2.3.2 回转支承选型计算    7
第3章回转支承的受力分析及计算    9
3.1 计算总轴向力    10
3.2 计算总倾覆力矩    11
3.3 计算总径向力    11
3.4 小齿轮驱动力矩    12
第4章回转支承的建模及仿真    13

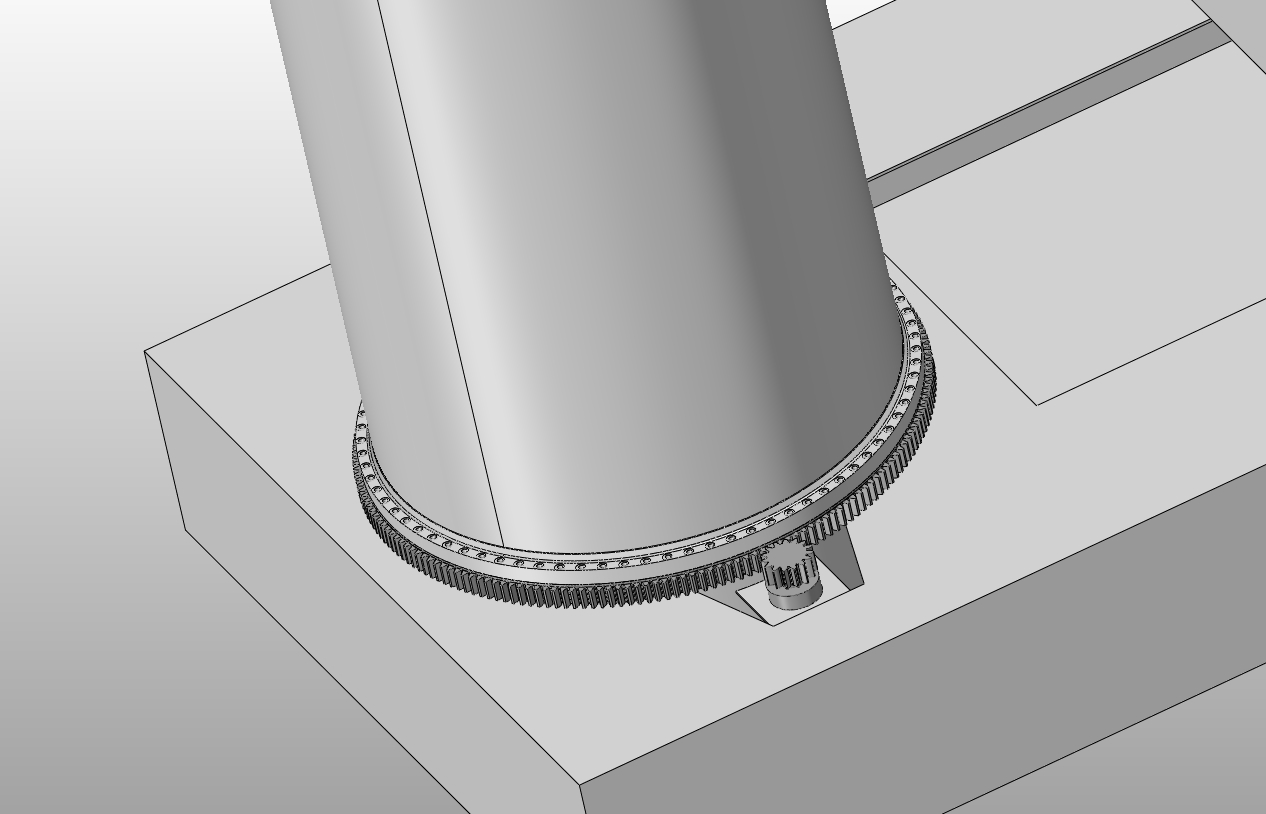

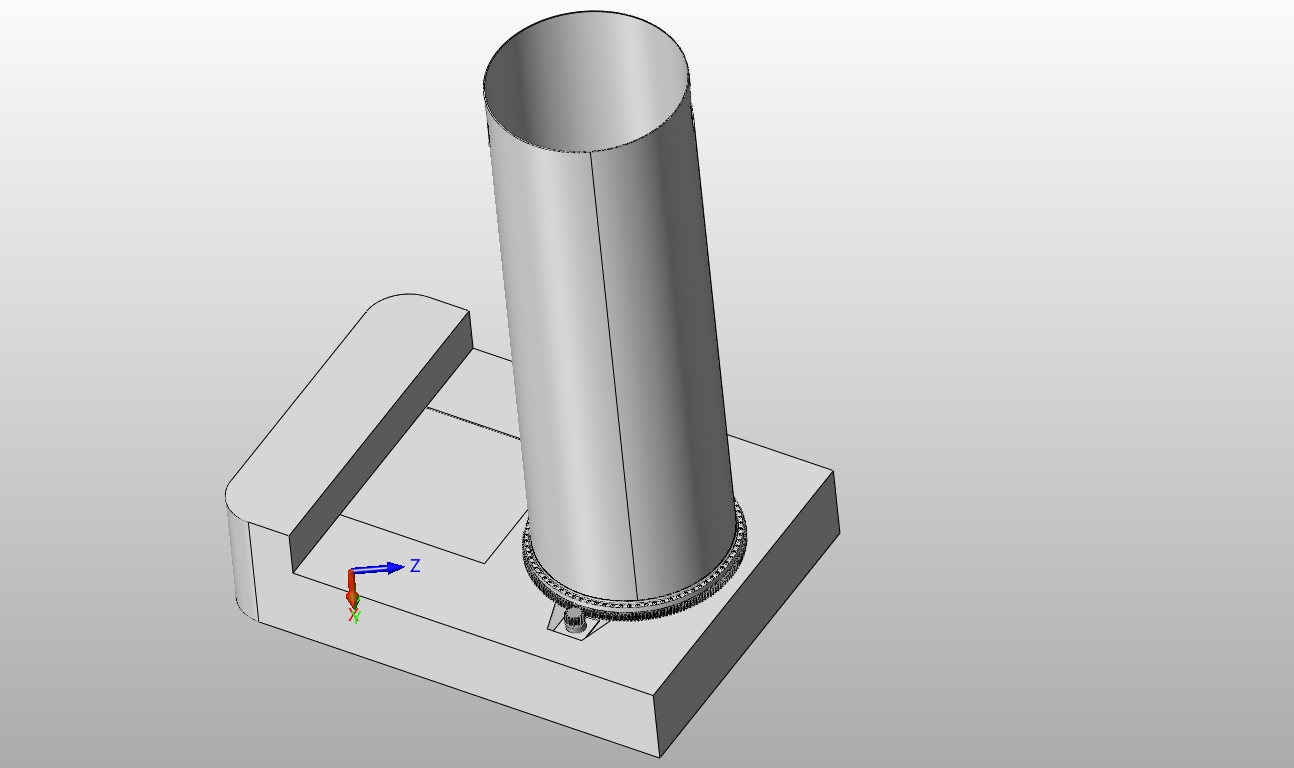

4.1 三维模型的建立    13

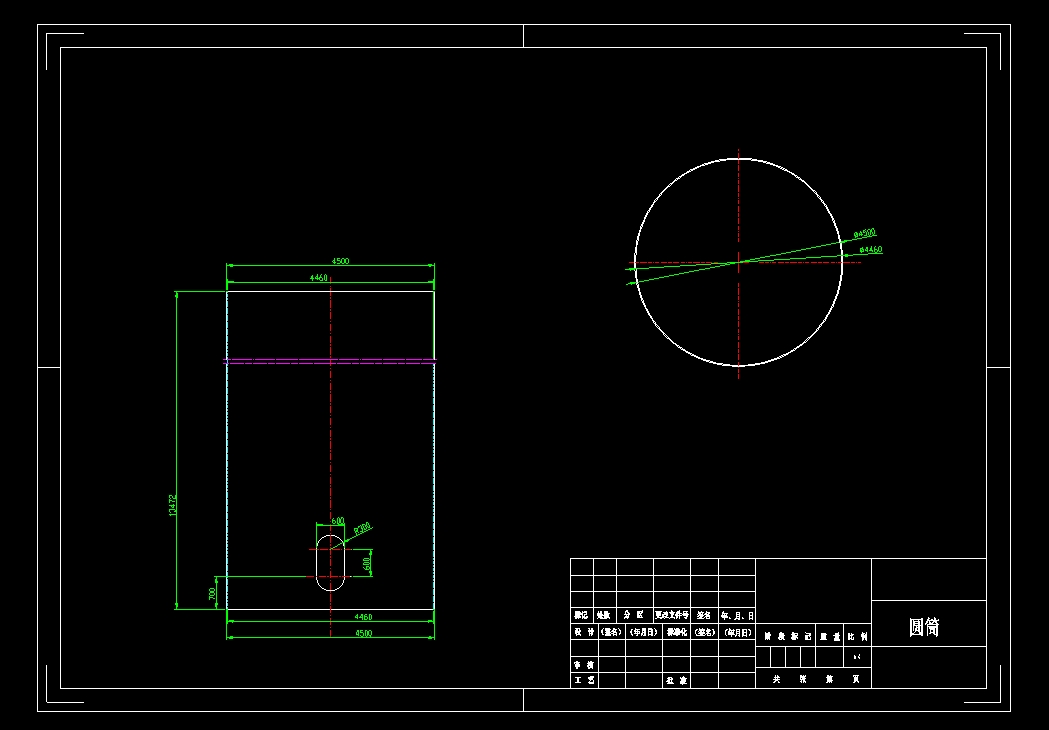

4.1.1 圆筒    13
4.1.2 法兰    14
4.1.3 转台    14
4.1.4 小齿轮    15

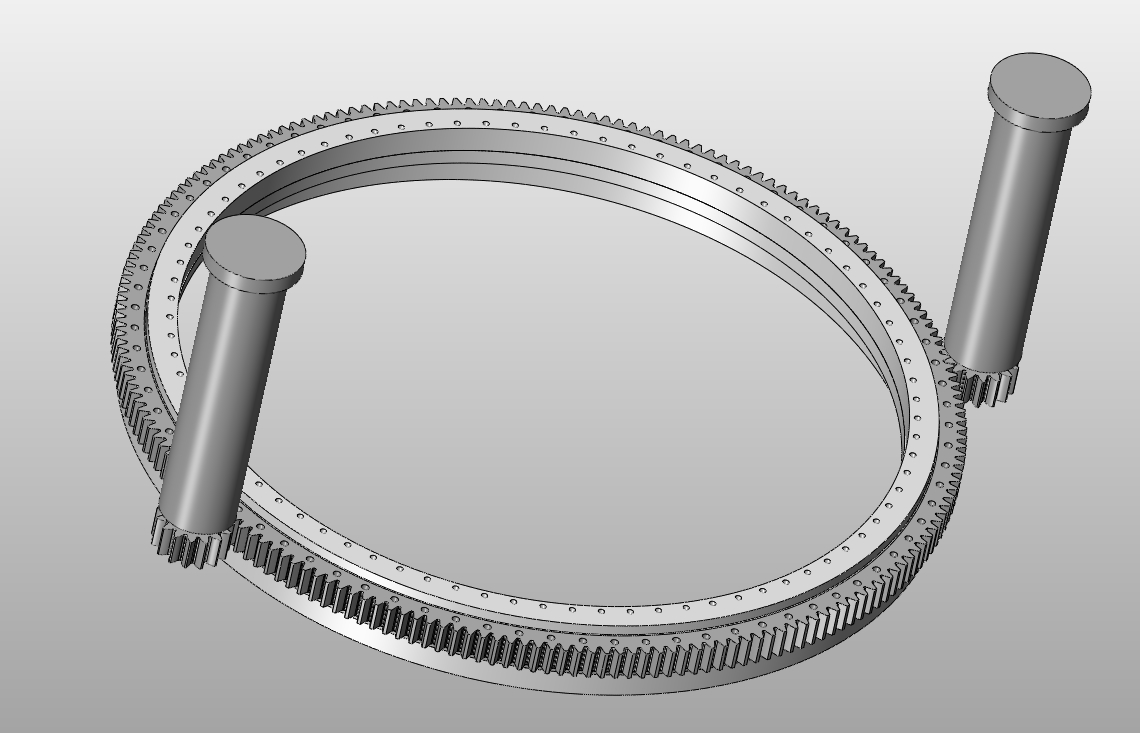

4.1.5 回转支承    16
4.2 有限元软件仿真    17
4.3 结果与结论    19
第5章设备管理对策    22
5.1 设备管理与生产相结合    22
5.2 设备维护保养与计划检修相结合    22
5.3 设备检测方法的改进    23
5.4 设备维修与技术改造相结合    23
5.5 小结    24
第6章总结与展望    25
6.1 总结    25
6.2 展望    25
参考文献    27
致谢    28
