轿车维护剪式举升机设计(含CAD零件图装配图)

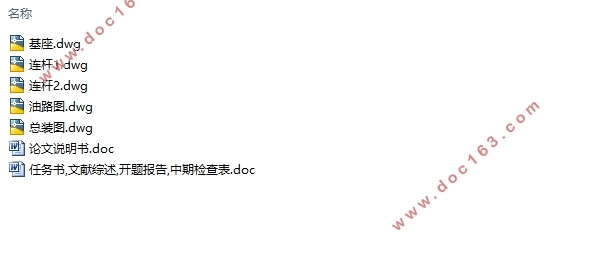

轿车维护剪式举升机设计(含CAD零件图装配图)(任务书,文献综述,开题报告,中期检查表,论文说明书11000字,CAD图5张)
摘 要
本课题主要是为满足高空作业的需要而设计的一个能够提升的自动化机器。本文介绍了升降台的动力性质，对其进行分析、比较，从而确定利用液压技术来完成整个系统的提升，用节流阀来控制运动的速度。通过对提升机构进行分析、计算、完成最后的校核；在满足设计参数的前提下，具有结构简单、制造经济、实用性强等特点。通过对剪式升降台机构位置参数和动力参数的技术分析比较，根据要求对液压传动系统各部分进行设计计算，最终确定液压执行元件-液压缸，通过对连杆的各项受力分析确定台板与连杆的载荷要求，最终完成剪式液压升降台的设计要求。
关键词：剪式举升机;液压;液压阀;电控
Abstract
This topic is mainly designed to meet the needs of high-altitude operation, an automatic machine that can be improved. In this paper, the dynamic characteristics of the lifting platform are introduced, analyzed and compared, so as to determine the use of hydraulic technology to complete the lifting of the whole system, and throttle valve to control the speed of movement. By analyzing, calculating and completing the final checking of the lifting mechanism, the lifting mechanism has the characteristics of simple structure, economical manufacture and strong practicability on the premise of meeting the design parameters. Through the technical analysis and comparison of the position parameters and dynamic parameters of the shear lifting platform mechanism, the hydraulic transmission system is designed and calculated according to the requirements, and the hydraulic actuator-cylinder is finally determined. The load requirements of the platform and the fork rod are determined through the force analysis of the fork rod, and the design requirements of the shear hydraulic lifting platform are finally completed.
Keywords: shear lift; hydraulic pressure; hydraulic valve; electronic control
本文研究内容
可以从很多方面着手来轿车汽车维护剪式举升机安全问题，通过熟知说明书在举升机工作时应该注意的事项，这样可以降低危险程度[12]。举升机从生产到现在已经有了半个多世纪的时间了，在设计时若是忽视了安全要求，并没有仔细检查，会导致设计的部分在工作时发生重大的事故。因此安全问题一定要引起使用单位和操作人员的高度重视。
本文设计了轿车维护剪式举升机装置，主要研究内容如下：
（1）对轿车维护剪式举升机机构进行了包括剪式升降平台机构设计。通过对升降平台机构的位置参数和动力参数进行数据的分析，对机构中两种液压缸布置方式进行分析比较。
（2）对轿车维护剪式举升机进行设计，并计算液压传动系统的各个参数。
（3）对轿车维护剪式举升机主要零件结构、材料以及技术要求进行分析。并根据要求对液压传动系统的各部分进行设计计算，然后确定液压执行元件—液压缸，通过对连杆的各项受力分析，最终确定台板与连杆的载荷要求，完成剪叉式液压升降台的设计要求。
2.1 参数拟定
2.1.1 剪式举升机结构形式
液压作剪式升降在人们的日常生活及生产中有着较为广泛的应用，例如机务维修、物流装配、车辆制造、金属冶炼等行业[13]。该设备应用范围的广泛性得益于其较小的制造成本、相对便宜的售价、工作性能稳定、使用及维护费用低等优点。此处，我首先通过介绍液压作动剪式升降平台的结构特点，指出该设备在设计过程中应当着重关注的一些问题。图2-1所示为一小型液压作剪式升降平台的结构示意图，该类结构形式是液压作剪式升降平台的常用结构设计方案。 [资料来源：www.doc163.com]
[来源：http://Doc163.com]
目 录
1 绪论 1
1.1本文研究背景 1
1.2本文国内外研究动态 1
1.2.1 国外研究动态 1
1.2.2 国内研究动态 2
1.3 本文研究内容 3
2 整体方案设计 4
2.1 参数拟定 4
2.1.1 剪式举升机结构形式 4
2.1.2剪式举升降平台机构的位置参数计算 4
2.1.3剪式升降平台机构的动力参数计算 7
2.1.4剪式升降平台机构中两种液压缸布置方式特性比较 8
2.2 机械结构方案 9
2.2.1举升机结构确定 9
2.2.2举升机各零部件之间的连接关系 9
2.3 控制结构方案设计 10
3 机械部分设计 11
3.1手臂升降系统的设计 11
3.2 液压系统设计 11
3.2.1 液压缸主要分析与设计 12
3.2.2 液压主体缸的内部分析 13
3.2.3 液压元件 15
3.3汽车维护剪式举升机应力-应变分析 17
4 控制部分设计 21
4.1液压系统组成 21
4.2控制电路设计 21
5 结论 23
谢辞 24 [来源：http://www.doc163.com]
参考文献 25
