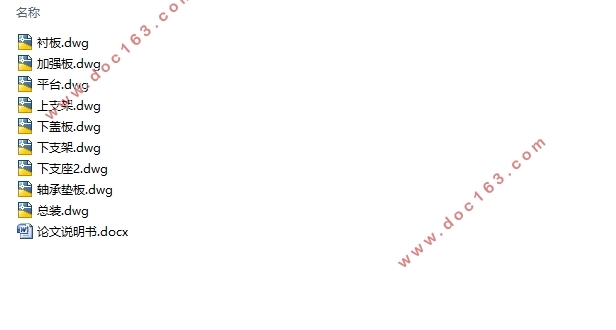

塔式起重机回转系统的设计(含CAD零件图装配图)(论文说明书10000字,CAD图9张)
摘要
目前大型化的建筑施工使得塔式起重机的需求量变得特别的大，同时塔机的关键组成部分回转系统影响决定着其自身的性能，因此在对回转系统进行设计的时候，设计的结果要能使塔机性能得到优化，从而延长塔机的使用寿命。
首先这篇论文对国内外塔机的演变过程和各种结构类型做了一些简单的介绍。然后，对要设计的回转系统组成机构以及计算思路做了较详细的介绍。最后，通过查阅《塔式起重机设计规范》，选定了双速电机-液力耦合器-电磁-弹簧制动器-行星减速器-输出小齿轮-单排四点接触球式回转支承的传动方案，根据对回转支承上所受到的作用力的计算选择了 型的单排球式回转支承，根据对回转系统上驱动力的计算选择了YTZ.180L型的电机，根据传动比、输入轴转速并查阅《机械设计手册》选择XX4-100.195型减速器。
关键词：塔式起重机回转支承 电机 减速器
Gyrator system of tower crane
abstract
At present, large-scale construction makes the demand of tower cranes become particularly large, while the key components of the tower crane system determines the impact of its own performance, so the design of the slewing system, the design results to So that tower crane performance is optimized, thereby extending the life of the tower crane. [版权所有：http://DOC163.com]
First of all, this paper on the evolution of the tower crane at home and abroad and a variety of structural types to do some simple introduction. Then, to the design of the rotary system components and computing ideas to do a more detailed introduction. Finally, by referring to the 《Tower Crane Design Code》, selected two-speed motor - hydraulic coupler - electromagnetic - spring brake - planetary gear reducer - output pinion - single row four point contact ball slewing ring drive program, According to the calculation of the driving force on the slewing mechanism, YTZ.180L type motor is selected according to the calculation of the force applied to the slewing bearing. According to the gear ratio, the shaft speed is input and the 《Mechanical Design Manual 》to select XX4-100.195 type reducer.
Key words: Tower crane; Slewing ring; Motor; Reducer
塔式起重机的介绍
目前凡是建筑工地的施工都能看到塔式起重机身影，已经融入到我们的生活当中，很多人都已经很熟悉塔机工作对象和工作方式。回转系统主要由回转机构、回转支承和上下回转支座等组成[9]。首先回转系统在整个塔机中就相当于人体大脑的作用，控制着整个塔式起重机运转工作，其次作为回转系统中的三个主要的组成部分关系着整个系统的性能间接地影响到塔机整体的工作状况和性能情况。因此，设计回转系统就是要把其三个组成部分要认真、细致的进行计算与选型，这是塔机设计中尤其重要的方面。
不同类型型号的塔机都设置了一些防护装置以防塔式起重机在工作时出现一些危害。比如说在滑轮上面会装置一个罩子，这是为了防止塔式起重机在起吊物品转动的时候让钢绳出现跳槽的现象。除此之外还会装锁定装置，用来防止塔机在运行时发生转台侧滑的情况。
2.2回转系统的组成
回转系统主要由回转机构、回转支承和上下回转支座等组成[9]。其中回转机构当中又包含了好几种重要部分，例如：回转支承、电动机和减速器等，每一部分的组成共同维持着整个机构的运转。
2.2.1回转机构
目前国内生产的塔式起重机的回转机构一般有以下三种：（1）电动机①—液力耦合器②—制动器③—摆线针轮（行星齿轮）减速器④—齿轮副⑤（如图a）；(2)制动器①—双轴头电动机②—皮带传动副③—离合器④—摆线针轮减速器⑤—齿轮副⑥(如图b)；(3)电动机①—皮带传动副②—多头蜗轮蜗杆减速器 ③—销轮传动副 (如图c)[8]。
