大模数蜗杆铣刀专用机床设计(含CAD零件图装配图)(任务书,外文翻译,论文说明书20000字,CAD图纸5张)
该方案是大模数蜗杆铣刀专用机床设计,下面介绍它的整体结构的设计:
1.    带轮的设计
根据V带计算,选用6根A型V带。由于Ⅰ轴安装了传动齿轮,为了改善它们的工作条件,保证加工精度,采用了卸荷带轮结构。
2.    主轴换向与制动机构的设计
本机床属于专用的轻型铣床,适用于机械加工车间和维修车间。根据其工作原理和工作特点,主轴换向并不频繁。因此采用电气控制其换向,采用钢带式的制动方式。
3.    齿轮块的设计
本机床采用了滑移齿轮变速机构。根据各传动组的工作特点,第一扩大组的滑移齿轮采用了销钉联接装配式结构。基本组采用了整体式滑移齿轮。第二扩大组,由于传递转矩较大,则采用了键联接装配式齿轮。所有滑移齿轮与传动轴间均采用花键联接。
从工艺角度考虑,其它固定齿轮(主轴上的齿轮除外)也采用花键联接。由于主轴直径较大,为了降低加工成本而采用了单键联接。
Ⅰ~Ⅲ轴间传动齿轮精度为877-8b,Ⅲ~Ⅵ轴间齿轮精度为766-7b。
4.    轴承的选择 [资料来源:http://www.doc163.com]
为了装配方便,Ⅰ、Ⅱ、Ⅲ、Ⅵ轴上的传动件的外径均小于箱体左侧支承直径,并采用0000型向心球轴承。为了便于装配和轴承间隙的调整,Ⅳ、Ⅴ轴均采用27000E型圆锥滚子轴承。
滚动轴承均采用E级精度。
5.    主轴组件
本机床属于普通精度级的轻型机床,为了简化结构,主轴采用了轴向后端定位的两支承主轴组件。前支承采用了3182000型双列圆柱滚子轴承,后支承采用了46000型角接触球轴承和8000型单向推力球轴承。为了保证主轴的回转精度,主轴前后轴承均用压块式防松螺母调整轴承的间隙。主轴前端采用了短圆锥定心结构型式。
前轴承为C级精度,后轴承为D级精度。
6.    操纵机构
由于主轴换向并不频繁。因此采用电气控制操纵。根据各滑移齿轮变速传动组的特点,分别采用了集中变速操纵机构和单独操纵机构。
7.    润滑系统设计
主轴箱内采用了飞溅式润滑。油面高度为65mm左右,甩油轮浸油深度为10mm左右。润滑油型号为:HJ30。
卸荷皮带轮轴承采用脂润滑方式。润滑脂型号为:钙质润滑脂。
8.    密封装置设计
Ⅵ轴轴颈较小,线速度较低,为了保证密封效果,采用皮碗式接触密封。而主轴直径大、线速度高,则采用非接触式密封。卸荷皮带轮的润滑采用毛毡式密封,以防外界杂物进入。

[资料来源:http://doc163.com]


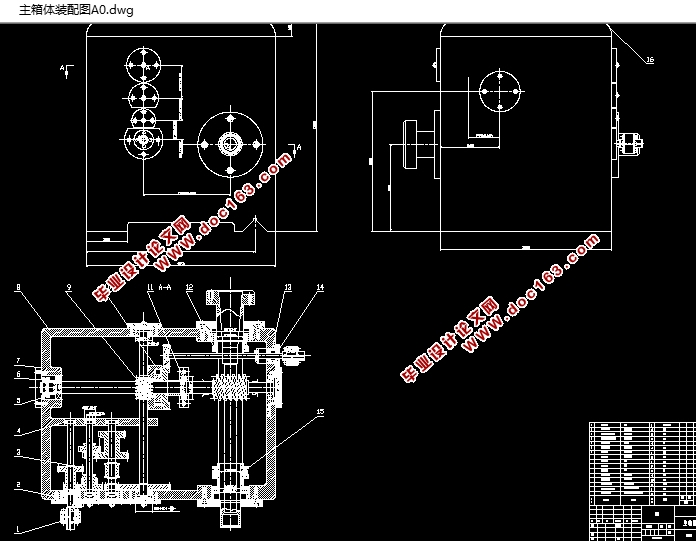

9.    主轴箱箱体设计
该箱体为铸造箱体,箱体外形采取了各面间直角连接的方式,使箱体线条简单、明快。
主轴箱采用了箱体底面和两个导向块为定位安装面,并用螺钉和压板固定。安装简单,定位可靠。

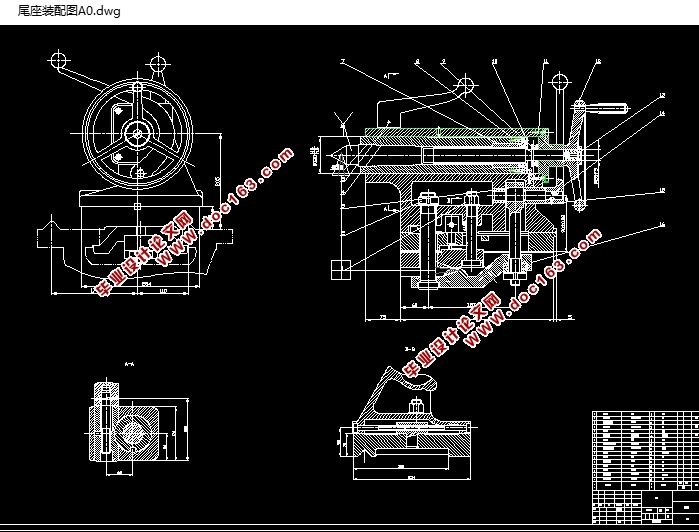

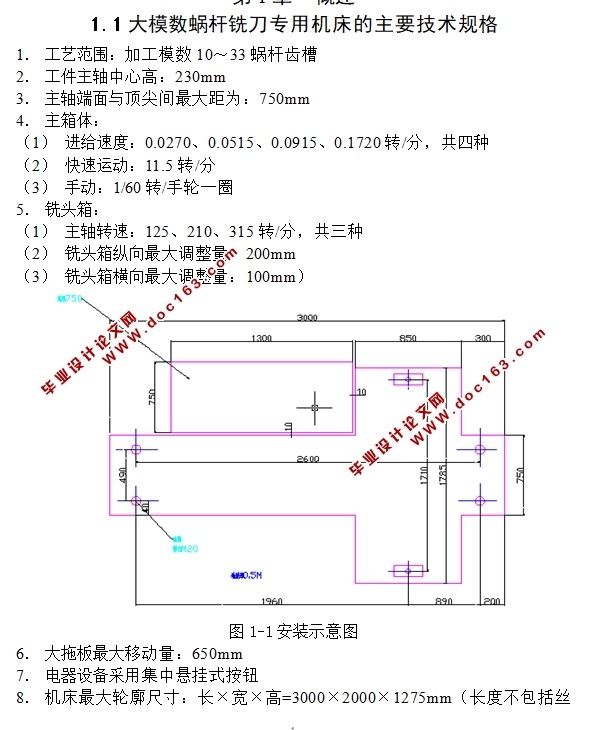

1.1大模数蜗杆铣刀专用机床的主要技术规格
1.    工艺范围:加工模数10~33蜗杆齿槽
2.    工件主轴中心高:230mm
3.    主轴端面与顶尖间最大距为:750mm
4.    主箱体:
(1)    进给速度:0.0270、0.0515、0.0915、0.1720转/分,共四种
(2)    快速运动:11.5转/分
(3)    手动:1/60转/手轮一圈

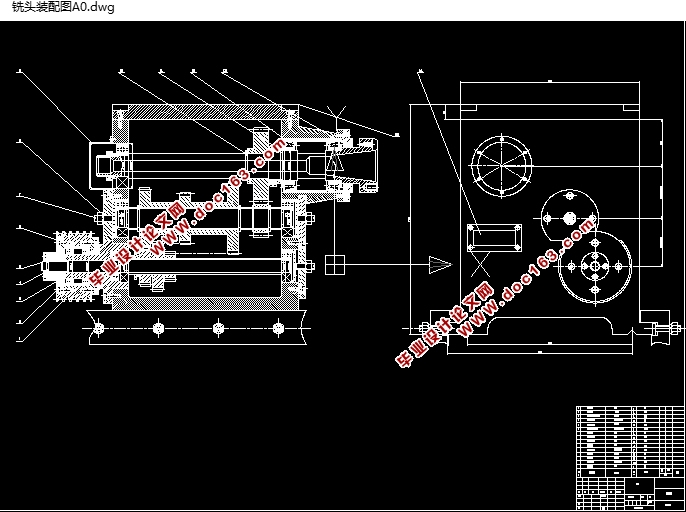

5.    铣头箱:
(1)    主轴转速:125、210、315转/分,共三种
(2)    铣头箱纵向最大调整量:200mm
(3)    铣头箱横向最大调整量:100mm)
