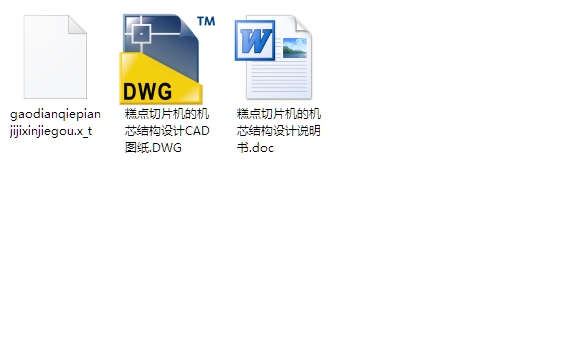

糕点切片机机芯结构的设计(含CAD零件装配图,x_t三维图)(论文说明书8800字,CAD图纸10张,x_t三维图)
摘要
 糕点切片机的研制,是为解决我国家用食品的加工行业全部由人工手工作业劳动强度大、切片效率低而国内又没有适用专用糕点切片机的难题。本文从食品机械设计的角度,阐述了该糕点切片机研究开发的目的、糕点切片机设计的依据、糕点切片机作业的工作原理、糕点切片机的总体结构设计和切片机构等关键零部件的设计和计算,并对该糕点切片机的进一步完善设计提出了改进方案。

关键词:机械产品;糕点切片机;机芯结构;方案
Abstract
The development of cake slicing machine is to solve the domestic food processing industry all by manual labor intensity big, and the efficiency is low and the problem is not applicable to the special cake slicing machine. From the perspective of food machinery design, this paper expounds the purpose of the research and development of the cake, the basis of the design, the working principle, the structure design and calculation of the chip machine, and gives the improvement plan for the further perfection of the cake. [来源:http://Doc163.com]
Keywords:Machine product;Driving roller ;Design;craft

糕点切片机的工作原理
糕点切片机在作业时,由人工加待切片的蛋糕放在过渡滚筒上面,通过推送蛋糕到输送线上面,当系统检测到有蛋糕到输送线上面的切刀的下面的时候,通过中控系统控制糕点切片机的蛋糕开始动作,切刀在曲柄摇杆机构的作用下下降,对输送线上面的蛋糕机型切片,该机构执行灵活,高效,能够保证切出来的蛋糕片均匀,外观好看,然后蛋糕被切片后,就自动会随着输送线移动到出料斗的位置,随着出料斗的角度滑落到现成配备的装蛋糕切片的箱子里面,完成一个作业循环。


[来源:http://www.doc163.com]

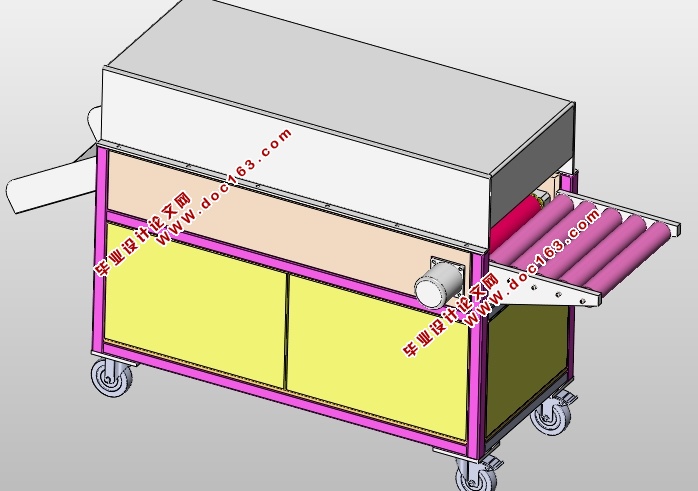

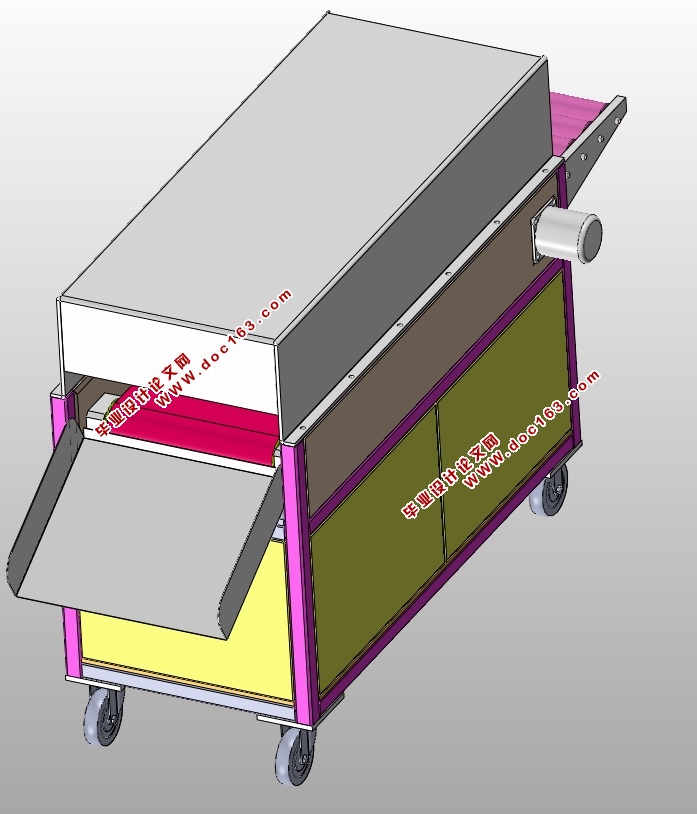

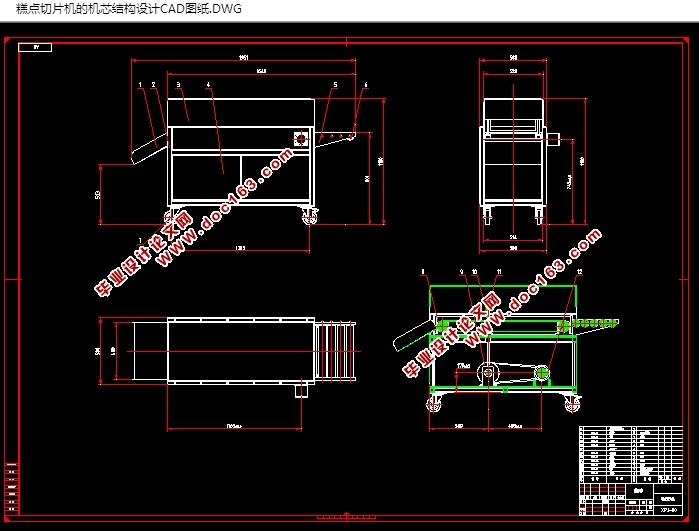

糕点切片机机芯结构的设计(含CAD零件装配图,x_t三维图)
糕点切片机机芯结构的设计(含CAD零件装配图,x_t三维图)
糕点切片机机芯结构的设计(含CAD零件装配图,x_t三维图)
糕点切片机机芯结构的设计(含CAD零件装配图,x_t三维图)
糕点切片机机芯结构的设计(含CAD零件装配图,x_t三维图)

[资料来源:https://www.doc163.com]

目 录
摘要    I
Abstract    II
1引言    1
  1.1课题的来源与研究的目的和意义    1
  1.2糕点切片机的发展现状    2
  1.3本课题研究的内容    3
2整体总体方案的确定    5
  2.1设计思想    7
  2.2主要结构设计    8
  2.3糕点切片机的工作原理    10
3机械传动部分的设计计算    11
  3.1曲柄摇杆机构的设计计算    11
  3.2滚子链传动的设计计算    12
  3.3轴的设计计算    14
  3.4直线轴承的设计计算    15
4糕点切片机中主要零件的三维建模    17
  4.1偏心轮的三维建模    19
  4.2机架的三维建模    20
  4.3传送滚筒的三维建模    23
  4.4糕点切片机的三维建模    23 [资料来源:https://www.doc163.com]
5三维软件设计总结    24
结论    25
致谢    26
参考文献    27
