双跨柔性转子实验装置设计(含CAD零件装配图,SolidWorks,IGS三维图)

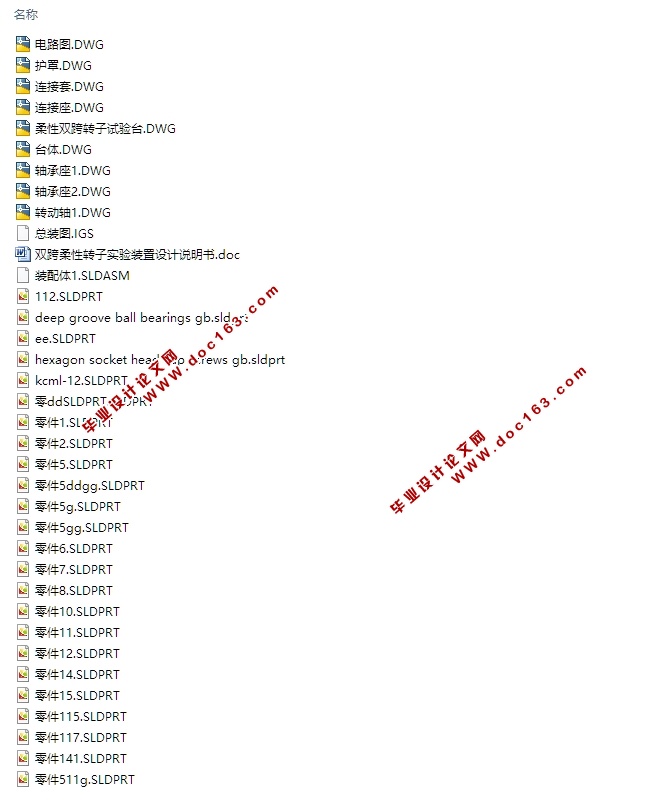

双跨柔性转子实验装置设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书10700字,CAD图纸9张,SolidWorks三维图,IGS通用三维格式)
摘 要
 当今社会，机械工业是一个国家的重要产业，机械工业的发展无时不刻都在影响着国家经济的发展，人类的进步离不开机械工业的发展。在全球经济发展的大环境下，中国各个行业被其他国家的先进技术影响的同时，越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下，对双跨柔性转子实验装置进行改良和优化是当务之急。有大型双跨柔性转子实验装置生产设备企业对设备的安全指标的有着一定生产的严格要求。在生产设备的企业，充分考虑到在设备运行中可能出现的问题，从而减少噪声污染引起的振动或不当操作设备的现象等。国内双跨柔性转子实验装置的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。双跨柔性转子实验装置的发展与人类社会的进步和科学技术的水平密切相关。
 本次设计是关于双跨柔性转子实验装置结构的设计，通过对传统的双跨柔性转子实验装置结构进行了改进和优化，使得此种类型的双跨柔性转子实验装置结构的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。

关键词：双跨柔性转子实验装置；结构；效率；参考

双跨柔性转子实验装置的工作原理
    柔性转子临界转速试验台主要是为了完成转子系统临界转速测量、轴心轨迹测量和油膜涡动实验。转子在某些转速或其附近运转时，将引起剧烈的横向弯曲振动，甚至会造成转轴和轴承 的破坏，而当转速在这些转速的一定范围之外时，运转趋于平稳，这些引起剧烈振动的特定 转速称为该转子的临界转速。 柔性转子临界转速的测定装置主要包括模拟实验台和数据采集与信号分析系统两部分。模拟实验台主要是由电机，转子和支撑，转子由等直径轴和若干转盘组成，转盘在轴上的位 置可以改变，转轴的直径为，转盘分为两种规格，转子转速的变化通过串激电机改变电压实现的。数据采集与信号分析系统主要是模拟台调速器，前置适配器 GDZZ_150，两个非接触涡流式位移传感器，光电转速传感器，信号调理器和数据采集接口箱 AZ016G 组成。


目录
摘要    2
Abstract    2
第一章 引言    2
   1.1课题的研究背景和意义    2
   1.2双跨柔性转子实验装置的国内外研究概况    2
   1.3双跨柔性转子实验装置的工作原理    2
第二章 双跨柔性转子实验装置的总体设计    2

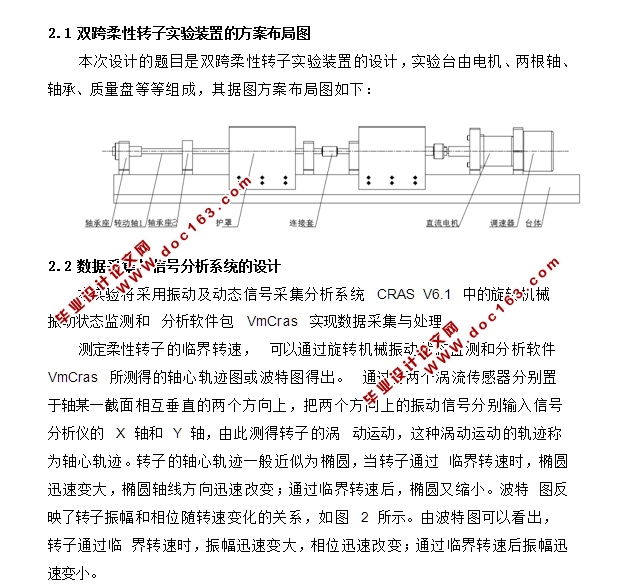

   2.1 双跨柔性转子实验装置的方案布局图    2
   2.2 数据采集与信号分析系统的设计    2
   2.3 该实验装置的实验步骤    2
第三章 双跨柔性转子实验装置设计    2
   3.1直流电机的工作原理及选型计算    2

      3.1.1直流电机的工作原理    2
      3.1.2直流电机的选型计算    2
   3.2圆盘的工作原理及作用    2
      3.2.1圆盘的工作原理    2
      3.2.2圆盘的作用    2
   3.3轴承的选择计算    2
   3.4转动轴的选择计算    2
第四章 双跨柔性转子实验装置的三维建模    2
   4.1 轴承座的三维建模    2
   4.2 台体的三维建模    2

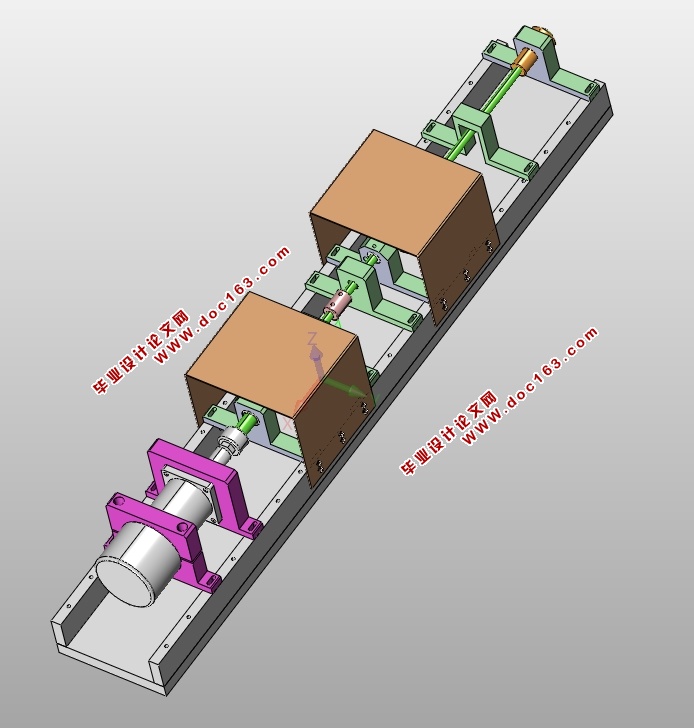

   4.3 双跨柔性转子实验装置的三维建模     2
第五章 三维软件设计总结    2
结论    28
致谢    29
参考文献    2
