立井提升设备选型设计(含CAD零件装配图)

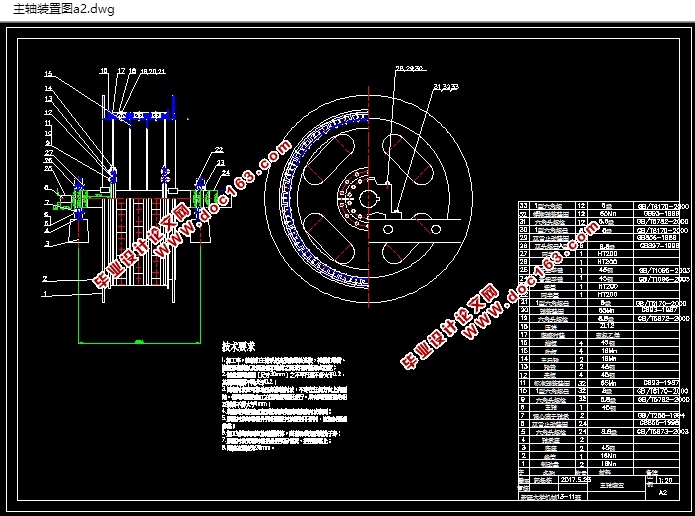

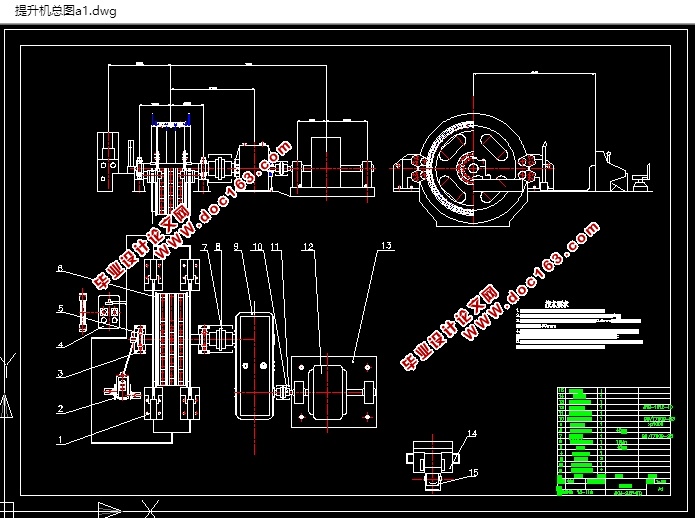

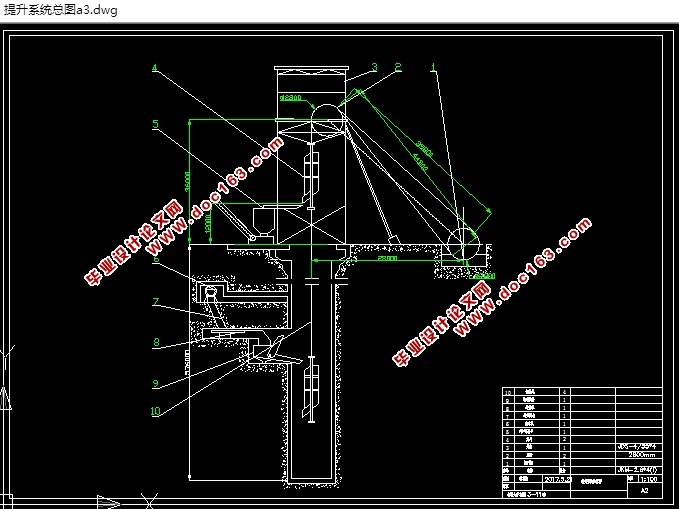

立井提升设备选型设计(含CAD零件装配图)(设计说明书16000字,CAD图5张,答辩PPT)
摘要
近年来海内外提升设备的发展异常迅猛，目的是让设备更加智能化和更具安全性。对目前的提升设备坚持实行技术创新和改进，把陈旧的单一锁链式改进为多根锁链式，提升效率明显增强，单次重量也逐渐增加。为了节省大量电能，减轻运行资本负担和减去厂房面积，多根锁链式在某些层面上改善了单一锁链式在井深较深情况下所发现的缺陷，选用尾部锁链均衡，其两头的张力差得到了有效削减，运转也更加可靠稳固。因此我选择了多绳摩擦式提升机。机械产业的日益更新,都选择了最先进的技术、最超前的工艺、最适合的材料,能使提升设备向安
全稳固、运转良好和高效自动化方向发展。
本次选型设计主要针对天轮、电动机、矿井提升机、钢丝绳、提升容器等开始了选型和计算，并且针对提升运动学和动力学开始了全方位的运算。
关键词：提升机；安全；可靠；选型

设计依据
初期开采时
生产能力   0.25MT/a
工作制度年工作日    300天，每天净提升时间  14小时
井深   H=248m
提升方式：双箕斗提升，采用定重装载 [来源：http://www.doc163.com]
后期开采时
生产能力   0.4MT/a
井深   H=564m
工作制度：年作业天数 300，每日净提送时长 14小时
提升方式：定重装载，双箕斗提升


目录
1绪论.......................................................................................................................................1 [资料来源：http://doc163.com]
1.1矿井提升的地位与作用.............................................................................................1
1.2矿井提升的任务.........................................................................................................2
1.3矿井提升的特点..........................................................................................................2
1.4矿井提升设备与提升系统.........................................................................................2
2主井提升设备选型................................................................................................................3
2.1提升容器选择（一期）.............................................................................................3
2.2钢丝绳选择..................................................................................................................4
2.2.1钢丝绳最大静载荷...........................................................................................5 [资料来源：www.doc163.com]
2.2.2首绳单位长度重量计算...................................................................................5
2.2.3尾绳单位长度重量计算...................................................................................6
2.2.4钢丝绳的使用与保护.......................................................................................6
2.3提升容器的选择（二期）.........................................................................................7
2.4提升机的选择..............................................................................................................7
2.4.1多绳摩擦提升机的结构特点...........................................................................8
2.4.2提升机滚筒直径的确定.................................................................................10
2.4.3最大静张力和最大静张力差.........................................................................10
2.5矿井提升机与井筒相对位置的计算.......................................................................11 [资料来源：https://www.doc163.com]
2.5.1井架高度..........................................................................................................12
2.5.2钢丝绳弦长.....................................................................................................13
2.5.3钢丝绳的出绳角.............................................................................................13
2.5.4提升容器的最小自重.....................................................................................14
2.5.5钢丝绳和提升机的校验.................................................................................14
2.6提升电动机的初选计算...........................................................................................14
2.7提升设备的运动学计算...........................................................................................16
2.7.1提升加速度的确定.........................................................................................17
2.7.2主加速度a1的确定.........................................................................................18

[版权所有：http://DOC163.com]

2.7.3提升减速度的确定.........................................................................................18
2.7.4提升速度图参数设计.....................................................................................18
2.8提升设备动力学计算...............................................................................................20
2.9提升电动机容量的计算...........................................................................................21
2.10电动机容量的验算.................................................................................................22
2.11提升设备的电耗及效率计算.................................................................................23
3副井提升设备选型设计.....................................................................................................24
3.1提升容器选择............................................................................................................24
3.2钢丝绳及提升机选择...............................................................................................24
3.2.1绳端载荷计算.................................................................................................24
3.2.2首绳单位长度重量.........................................................................................24
3.2.3尾绳单位长度质量.........................................................................................25
3.3提升机选择................................................................................................................25
3.3.1摩擦轮直径.....................................................................................................25
3.3.2最大静张力和最大静张力差.........................................................................25
3.4提升系统的确定........................................................................................................25
3.4.1井架高度..........................................................................................................25
3.4.2主导轮和导向轮水平中心距离.....................................................................26
3.4.3围抱的确定.................................................................................................26
3.5提升容器最小自重校核...........................................................................................26
3.6钢丝绳和提升机校验...............................................................................................26
3.7提升电动机的初选计算...........................................................................................27
3.8提升速度图参数设计...............................................................................................27
3.9提升设备的动力学计算...........................................................................................29
小结.........................................................................................................................................32
参考文献  ...............................................................................................................................33
