小型稻麦割铺机设计(含CAD零件图和装配图)

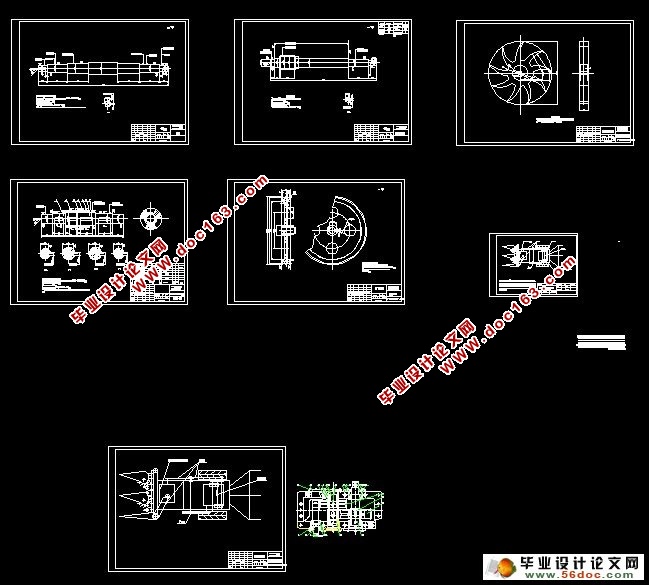

小型稻麦割铺机设计(含CAD零件图和装配图)(开题报告,论文说明书12800字,CAD图10张)
摘 要：本文设计的是一台小型稻麦割铺机，本设计采用往复式切割器作为主要工作部件，在护刃器的配合下进行有支撑切割，割刀平均速度设计为1～2m/s。切割性能好，工作可靠,适合性强。本设计采用汽油机做动力，整体重量较轻，方便了农民朋友的田间收割，大大降低了农民的劳动强度。本机采用立式割台完成对稻麦的切割，割断后的作物茎秆能在侧边堆放整齐。该小型稻麦割铺机结构简单、操作方便，可以及时有效的完成小麦和水稻的收割任务。
关键词：割铺机；往复式切割器；立式割台；分禾器
Design of Small Shop Cutting Machine of Rice and Wheat
Abstract: This design is a small rice and wheat Reaper machine, the design of the reciprocating cutter as the main working components, the blade retaining device matched were supported cutting, cutting the average speed is 1 ~ 2m / s design. Cutting performance, reliable work, adaptability is strong. This design uses the gasoline engine as power, the weight is light, convenient farmer friend fields harvesting, greatly reduce the labor intensity of farmers. This machine adopts a vertical cutting platform of rice and wheat crops stalk after cutting, cut in the side of neatly stacked. The small rice and wheat Reaper machine has the advantages of simple structure, convenient operation, can effectively complete the wheat and rice harvesting task. [来源：http://www.doc163.com]
Key word: The reaper; Reciprocating cutter; Vertical table; Divider
研究的主要内容
从如何使稻麦收割机的适应性好、操作性强等角度去研究。主要包括选用什么动力机构带动机器行走，利用什么类型的切割，并且做到割断后的作物茎秆侧边堆放整齐，以利于工作的继续顺利进行。
整机结构及工作原理

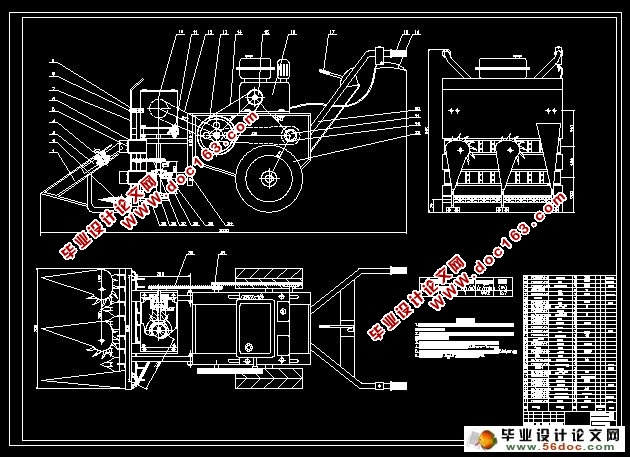

该小型稻麦割铺机为手扶自走立式割台收割机，见图1整机由割台、底盘、操纵机构等几部分组成。割台是收割机的主要工作部分，该机属于侧向输送侧向铺放型，其割台主要有传输带、拔禾星轮、切割器、分禾器、铺禾杆和后挡板等组成。所谓立式割台，就是指割台台面的位置基本呈现直立状(常略有倾斜)。立式割台可以配置在小动力底盘的前方，有人步行操作。底盘行走部分采用罗宾EY15-3D型号驱动，行走轮采用特制的人字钢轮制成，有利于增加行走时对土壤的附着力，实现稻麦的收割机的行走与停止采用牙嵌式离合器传输动力[5]。在布置工作部件的相互位置和尺寸时，除了考虑各工作部件的生存率平衡和各部件的参数确定，注意交接过度部位的设计，保证收割机的均匀连续，避免出现超负荷的部件和生产不应该有的损失。同时，还要整车的结构尽量紧凑，本设计充分考虑了以上情况，从水稻、小麦的实际生长情况和丘陵山地田间作业的复杂情况进行分析，确定了稻麦割铺机的整体尺寸。 [来源：http://Doc163.com]
小型割铺机的总体布置
本小型割铺机总体布置的特点：割台和汽油机的重心落在轮轴上，这样就会减少操作者的劳作强度。该机器的行走轮只布置两个，由于重量较轻，操作者可以方便的实现机器的掉头和转向，采用立式割台位于行走轮横轴的正前方，输送链平行于切割器，水平布置在后挡板上。采用汽油机作为动力，同时实现切割和侧向传送[6]。
目 录
摘要………………………………………………………….………………………………1
[资料来源：www.doc163.com]
关键词……………………………………………………………………………………….1
1 前言………………………………………………………………..…………………….1
2 研究目的和意义………………………………………………………………..……….2
3 研究主要内容……………………………………………………………..…………….3
4 整体方案的确定………………………………..……………………………………….3
4.1 整体结构及工作原理……………………………………………………..……..3
4.2 小型割铺机的总体布局……………………………………..…………………..3
4.2.1 星形拨禾器等布置…………………………………………..……….…..3
4.2.2 割台机架的安装…………………………………………………….……3
4.2.3 机器重心的配置………………………………………………….………3
4.2.4 确定整体参数……………………………………………………….……4
4.2.5 确定小型割铺机的动力选择…………………………………………….4
5 主要零部件的选择和设计……………………………………………………………...6
5.1 切割器.....................................................6
5.1.1 影响切割性能的因素……………………………………………………..6 [版权所有：http://DOC163.com]
5.1.2 切割器种类、应用及其选择类型………………………………………..8
5.1.3 往复式切割器的构造和工作原理……………………………………….10
5.2 立式割台的带式输送器…………………………………………………………17
6 传动零部件的设计...........................................18
6.1 传动方案的确定................................................18
6.2 传动装置的运动和动力参数…………………………………………………...19
6.3 传动零件的设计…………………………………………………………………19 [资料来源：http://www.doc163.com]
6.3.1 带传送的设计....................................................19
6.3.2 链传送的设计....................................................20
6.3.3 齿轮的设计计算.................................................21
7 重要零部件的校核……………………………………………………………………...24
7.1 小锥齿轮轴的校核...................................................24
7.2 键的校核…………………………………………………………………………28
7.3 重要螺栓的校核…………………………………………………………………28 [资料来源：https://www.doc163.com]
8 结论……………………………………………………………………………………...29
参考文献…………………………………………………………………………………….29
致谢………………………………………………………………………………………….30
附录………………………………………………………………………………………….31 [资料来源：www.doc163.com]
