重庆某食品有限公司屠宰场废水处理工程设计(含CAD图)

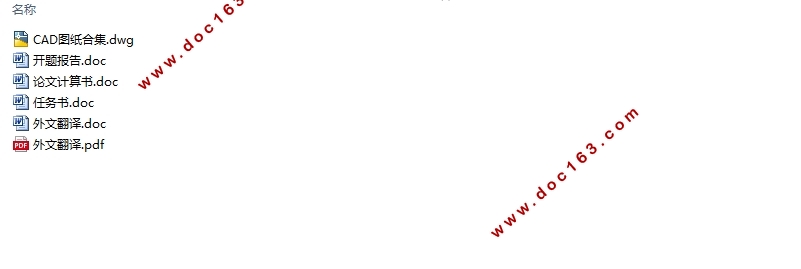

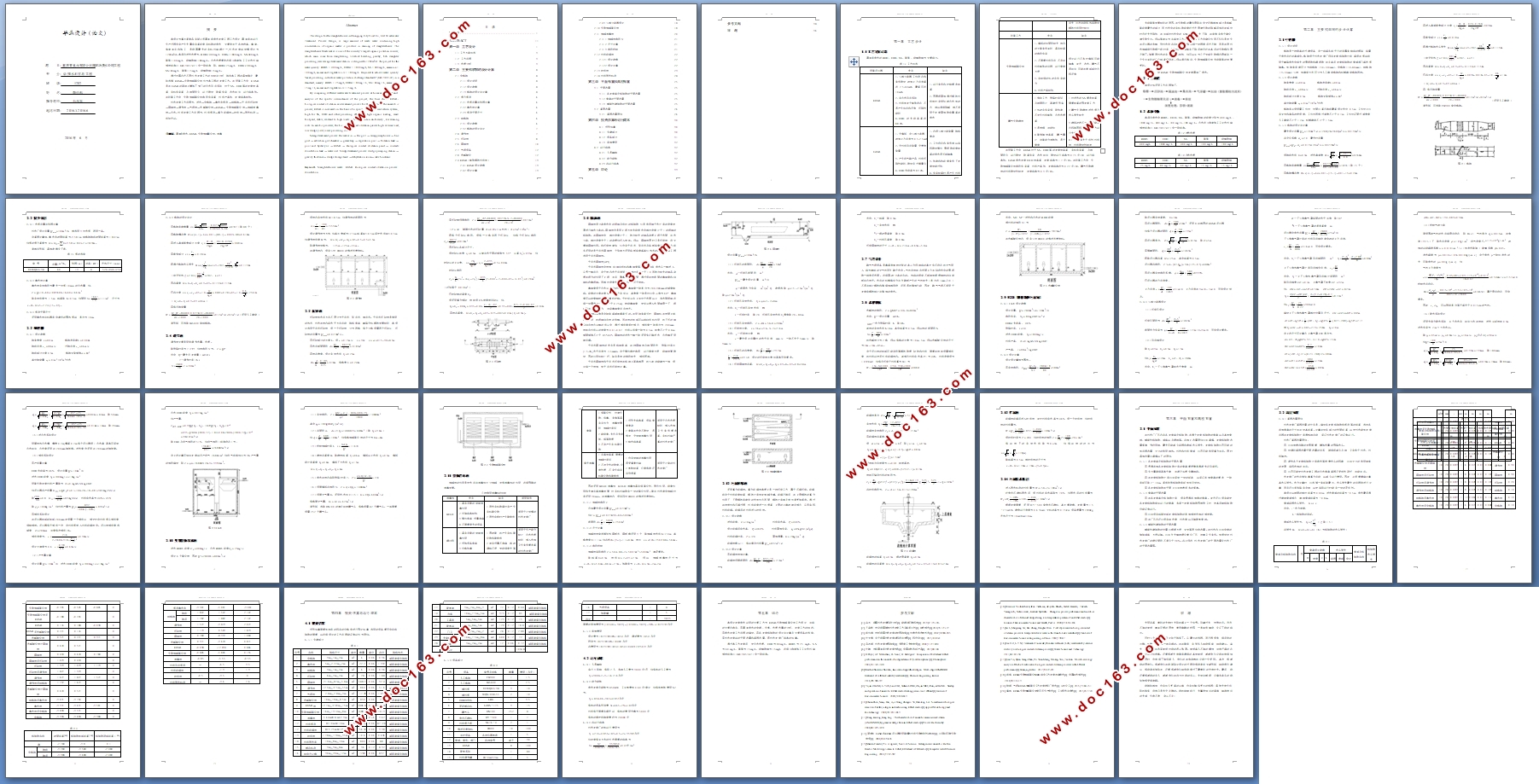

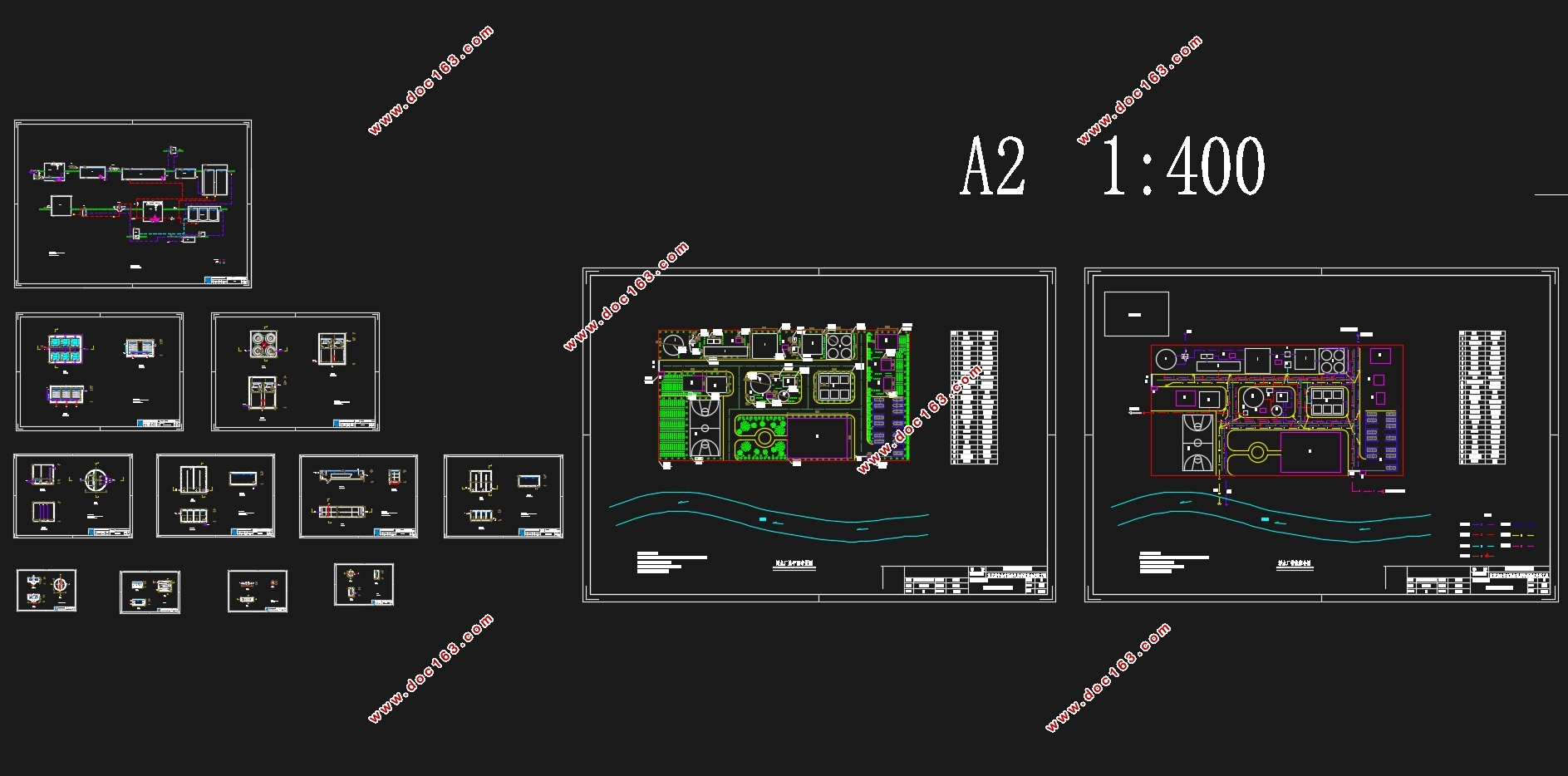

重庆某食品有限公司屠宰场废水处理工程设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书10300字,CAD图13张)
摘  要
本设计为重庆某食品有限公司屠宰场废水处理工程工艺设计，屠宰场在运行生产过程中会产生大量含有高浓度有机物的废水，主要来自于各种牧畜、禽类、鱼类宰杀和加工，是我国最大的有机污染源之一,污水处理站规模设计为1200m3/d。本项目进水水质为：BOD5=900mg/L，CODcr=1800mg/L，SS=900mg/L，氨氮=100mg/L，动植物油=180mg/L。出水水质要求达到《肉类加工工业水污染排放标准》（GB13457-92）中一级标准，即：BOD5=25mg/L，CODcr=80mg/L，SS=60mg/L，氨氮=15mg/L，动植物油=15mg/L。
通过对国内外不同污水处理工艺的比较与分析，结合本工程的具体情况，最终选择EGSB—生物接触氧化法作为本工程的处理工艺。在厌氧工艺中，EGSB是在UASB的基础上增加了专门的出水回流系统，对于SS、COD等的处理效率高，有机负荷高，占地面积少，运行稳定，耐高负荷，布水均匀，运行成本低。在好氧工艺中，生物接触氧化法容积负荷高，污泥产率低，处理成本较低。
污水处理工艺流程为：进水→中格栅→集水井泵房→细格栅→平流式沉砂池→隔油池→调节池→气浮池→水解酸化池→EGSB→生物接触氧化池→接触消毒池→出水。污泥处理工艺流程为：污泥泵房→重力浓缩池→贮泥池→脱水机房→泥饼外运。

关键词：屠宰场废水；EGSB；生物接触氧化法；消毒

Abstract
The design for the slaughterhouse in Chongqing City Food Co., Ltd. Wastewater Treatment Process Design, A large amount of waste water containing high concentration of organic matter is produce in running of slaughterhouse. The slaughterhouse Waste water is one of the country’s largest organic pollution sources, which main come from slaughtering livestock breeding, poultry, fish slaughter processing,scale sewage treatment station is designed to 1200m3/d. The project for the water quality: BOD5 = 900mg/L, CODcr = 1800mg/L, SS = 900mg/L, ammonia = 100mg/L, animal and vegetable oils = 180mg/L. Required to achieve water quality "meat processing industrial water pollution discharge standards" (GB13457-92) in a standard, namely: BOD5 = 25mg/L, CODcr = 80mg / L, SS = 60mg / L, ammonia = 15mg / L, animal and vegetable oils = 15mg / L.
By comparing different wastewater treatment process at home and abroad and analysis of the specific circumstances of the project, the final choice EGSB- biological contact oxidation as a treatment process for this project.In the anaerobic process, EGSB is increased on the basis of a special UASB effluent return system, high for SS, COD and other processing efficiency, high organic loading, small footprint, stable, resistant to high loads, water distribution uniformity , low running costs. In aerobic processes, the biological contact oxidation process high volume load, low sludge yield, lower processing costs.

[来源：http://www.doc163.com]

Sewage treatment process: the water in → the grill → sump pump house → fine grid → advection grit chamber → grease trap → regulation pool → flotation tank → pool acid hydrolysis → EGSB → Biological contact oxidation pond → contacts disinfection tank → water out. Sludge treatment process: sludge pumping station → gravity thickener→ sludge storage tank → dehydration room→ cake Sinotrans.
Keyword：Slaughterhouse waste; EGSB; Biological contact oxidati-on process; disinfection
  [资料来源：www.doc163.com]

目  录
   摘  要    I
ABSTRACT    II
第一章  工艺设计    1
1.1工艺方案比选    3
1.2 工艺流程    3
1.3 水质分析    3
第二章  主要构筑物的设计计算    4
2.1中格栅    4
2.1.1设计说明    4
2.1.2设计参数    4
2.1.3格栅的设计与计算    4
2.2 提升泵房    6

2.2.1水泵流量与扬程计算    6
2.2.2集水池计算    6
2.2.3泵房平面尺寸    6
2.3 细格栅    6
2.3.1设计参数    6
2.3.2格栅的设计与计    7
2.4 调节池    7
2.5 沉砂池    8
2.6 隔油池    10
2.7 气浮设备    12
2.8 水解酸化    12
2.9 EGSB（膨胀颗粒污泥床）    13
2.9.1 EGSB设计参数    13
2.9.2设计计算    13
2.9.3三相分离器设计    14
2.10 生物接触氧化池    18
2.11 接触消毒池    20
2.11.1接触池容积V    21
2.11.2尺寸计算    21
2.11.3容积校核    21
2.12 污泥浓缩池    22
2.12.1设计参数    22
2.12.2设计计算    22
2.13 贮泥池    23 [资料来源：http://Doc163.com]
2.14 污泥脱水机房    24

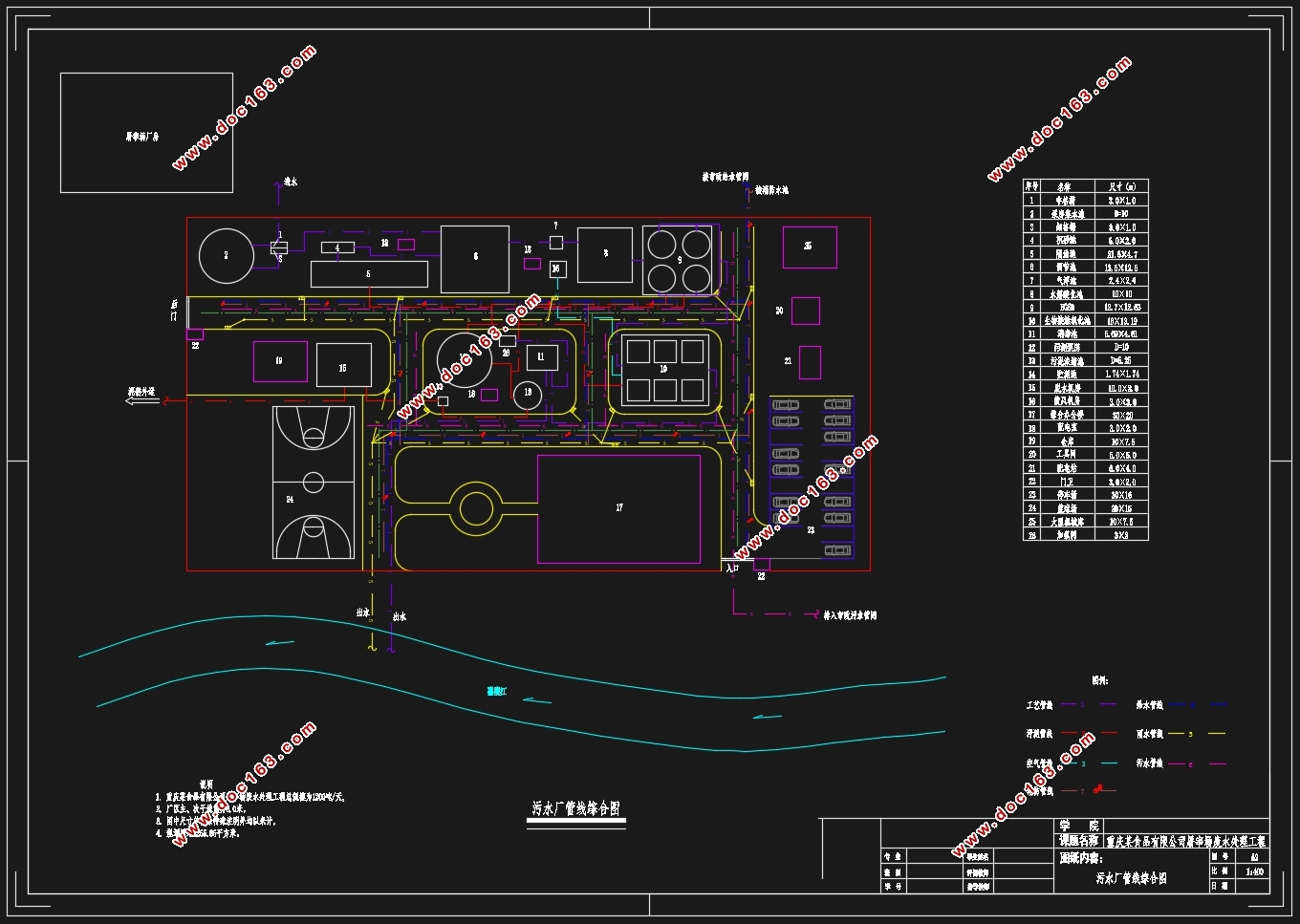

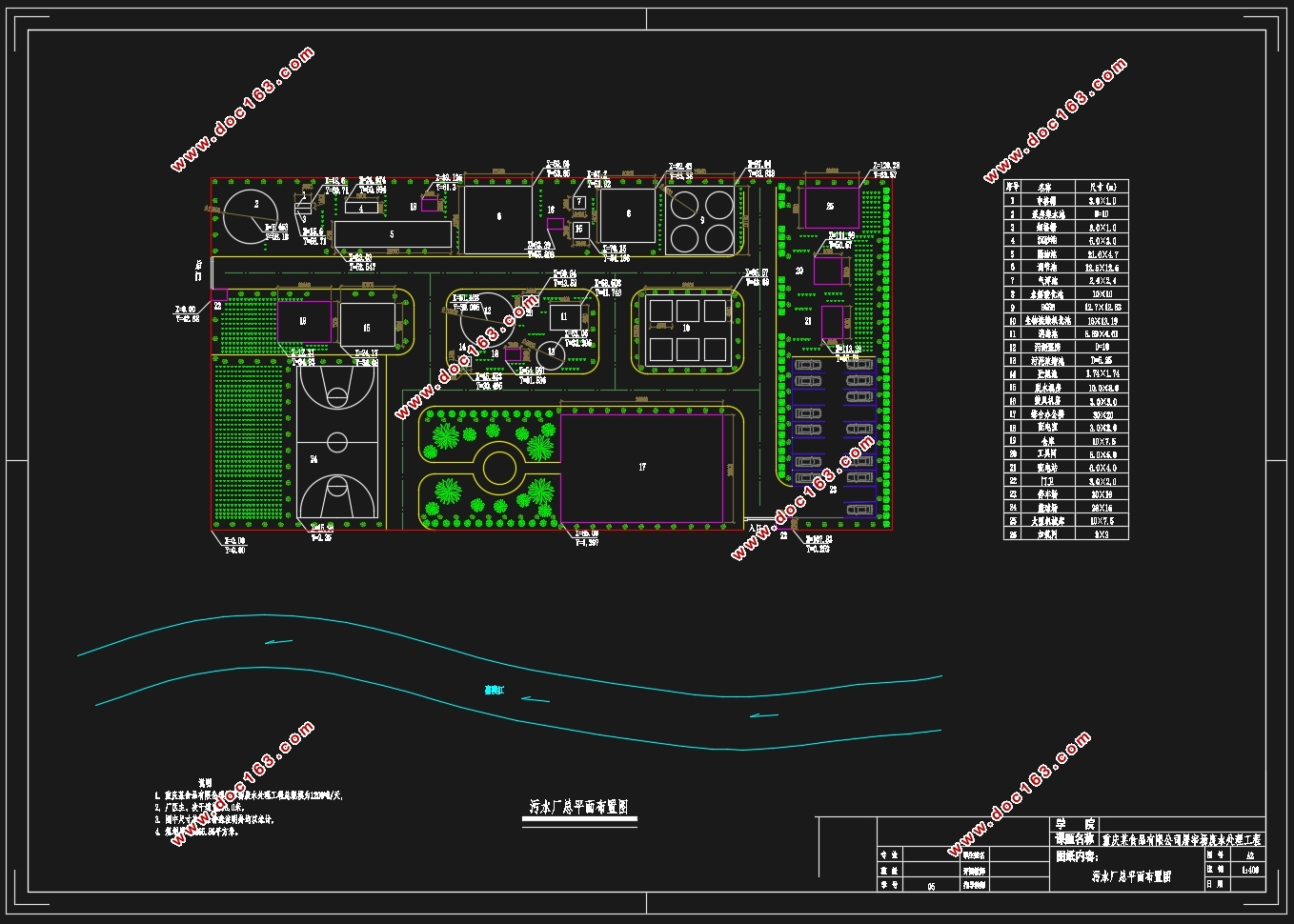

第三章  平面布置和高程布置    25
3.1 平面布置    25
3.1.1 各处理单元构筑物的平面布置    25
3.1.2管渠的平面布置    25
3.1.3 辅助性建筑物的平面布置    25
3.2 高层布置    26
3.2.1 高程布置原则    26
第四章  投资估算与运行成本    30
4.1 投资估算    30
4.1.1 土建部分    30
4.1.2 设备部分    31
4.1.3 间接费用    32
4.2 运行成本    32
4.2.1 人员编制    32
4.2.2 动力能耗    32
4.2.3总运行成本    32
第五章  结论    33
参考文献    34
致  谢    36

[资料来源：www.doc163.com]
