纤维素醚生产废水工程处理设计(含CAD图)

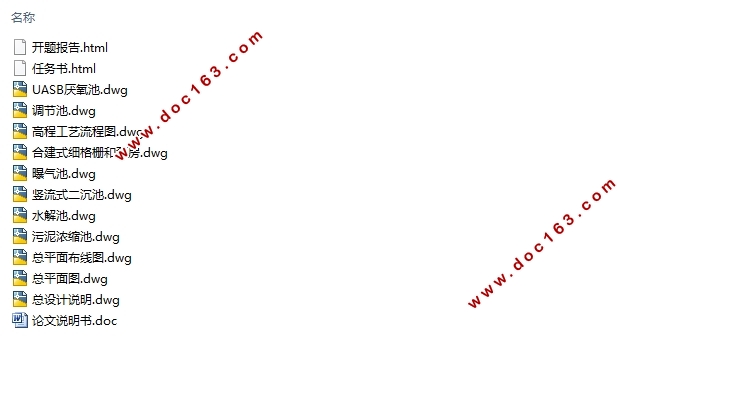

纤维素醚生产废水工程处理设计(含CAD图)(任务书,开题报告,论文计算书9000字,CAD图11张)
摘要
工业废水的处理与人们的生活生产息息相关，不同种类的废水有与之对应的处理工艺。而各种工艺有利有弊，需要综合考虑实际情况。废水处理厂工艺要结合厂区规划和其服务对象选择，考虑经济效益、环境效益和社会效益。根据来水构成及规模采取不同的废水处理工艺，可有效地处理废水，同时实现投资运行成本的最优化。
本设计中，纤维素醚废水水较量小，污染物浓度较高，采用厌氧好氧结合的处理工艺。废水的构筑物包括：格栅、废水提升泵站、调节池、水解池、UASB厌氧池、完全混合曝气池、竖流式二沉池和待排池，达到国家标准后并入城市污水管网。设计中活性污泥依次进入浓缩池和脱水机房。
关键词：工业废水；厌氧好氧处理；活性污泥
Process design for purifying the wastewater from cellulose ether production
Abstract
The treatment of industrial wastewater is closely related to people's life and production, and different kinds of wastewater have corresponding treatment process. The process needs to consider the actual situation. There are both advantages and disadvantages. The process of wastewater treatment plant should be combined with the plant planning and the selection of its service objects, taking into account the economic, environmental and social benefits. According to the water formation and scale, different wastewater treatment processes can be used to effectively treat wastewater and optimize the operation cost of the investment. [资料来源：http://www.doc163.com]
In this design, cellulose ether wastewater is small in water and high in pollutant concentration. Anaerobic and aerobic treatment process is adopted.The structures of wastewater includ grid, wastewater pumping station, regulation pool, UASB hydrolysis tank, anaerobic tank, complete mixing aeration vertical flow sedimentation tank and two to reach the national standard pool, later incorporated into the city sewage pipe network. In the design, activated sludge enters the concentration tank and the dehydration room in turn.
Key words: industrial wastewater; anaerobic aerobic treatment; activated sludge
北方某化工厂主要生产纤维素醚系列产品。采用先进的淤浆法生产工艺，年产3000多吨,主要有甲基纤维素、羟乙基纤维素、羟丙基纤维素、羟丙基甲基纤维素等产品，可广泛应用于石油化工、医药、食品、建筑、涂料、印染、纺织、皮革、烟草、造纸、陶瓷等各工业部门，用作分散剂、保湿剂、增稠剂、乳化剂、粘结剂、赋型剂、耐油涂层和填料等。
由于该厂生产废水水量逐年增长，原有废水处理设施规模及性能已无法达到环保要求，工厂为保护工作人员的身体健康及周围的生态环境，最大程度地减少废水对周围生态环境的影响，准备新建一座废水处理设施(100t/d)。
[资料来源：www.doc163.com]
1.2水量水质分析
日平均污水量Q=100吨/天=1.16L/s=4.17m3/h
变化系数KZ=1.4，最高日污水量Qmax=KZQ=5.84m3/h
工厂提供的废水水质见如表1所示:
表1-1进水水质表
设计出水水质达到达到工厂所在工业园区城市污水处理厂接管要求,具体指标见表2:
序号 污染物名称 污染物含量
1 pH 6-7
2 CODCr 5000 mg/L
3 BOD 2000 mg/L
4 电导率 15.25ms/cm
表1-2要求的出水水质表
序号 污染物名称 污染物含量
1 PH 6-9
2 CODCr ≤500mg/L
3 BOD ≤150 mg/L
[版权所有：http://DOC163.com]
目 录
第一章、项目概述 1
1.1 设计背景 1
1.2 水质水量分析 1
1.3 设计内容 2
第二章、主要工艺的比选 3
第三章、详细流程 4
3.1 格栅 4
3.2 集水井和提升泵房 6
3.3 调节池 7
3.4 水解池 8
3.5 UASB厌氧池 10
3.6 曝气池 17
3.7 竖流式二沉池 22
3.8 待排池 24
3.9 污泥浓缩池 24
3.10 脱水机房 26
3.11构筑物高程 27
第四章、造价估算 28 [资料来源：http://doc163.com]
第五章、成本估算 32
第六章、参考文献 34
第七章、致谢 35
