某污水处理工程初步设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

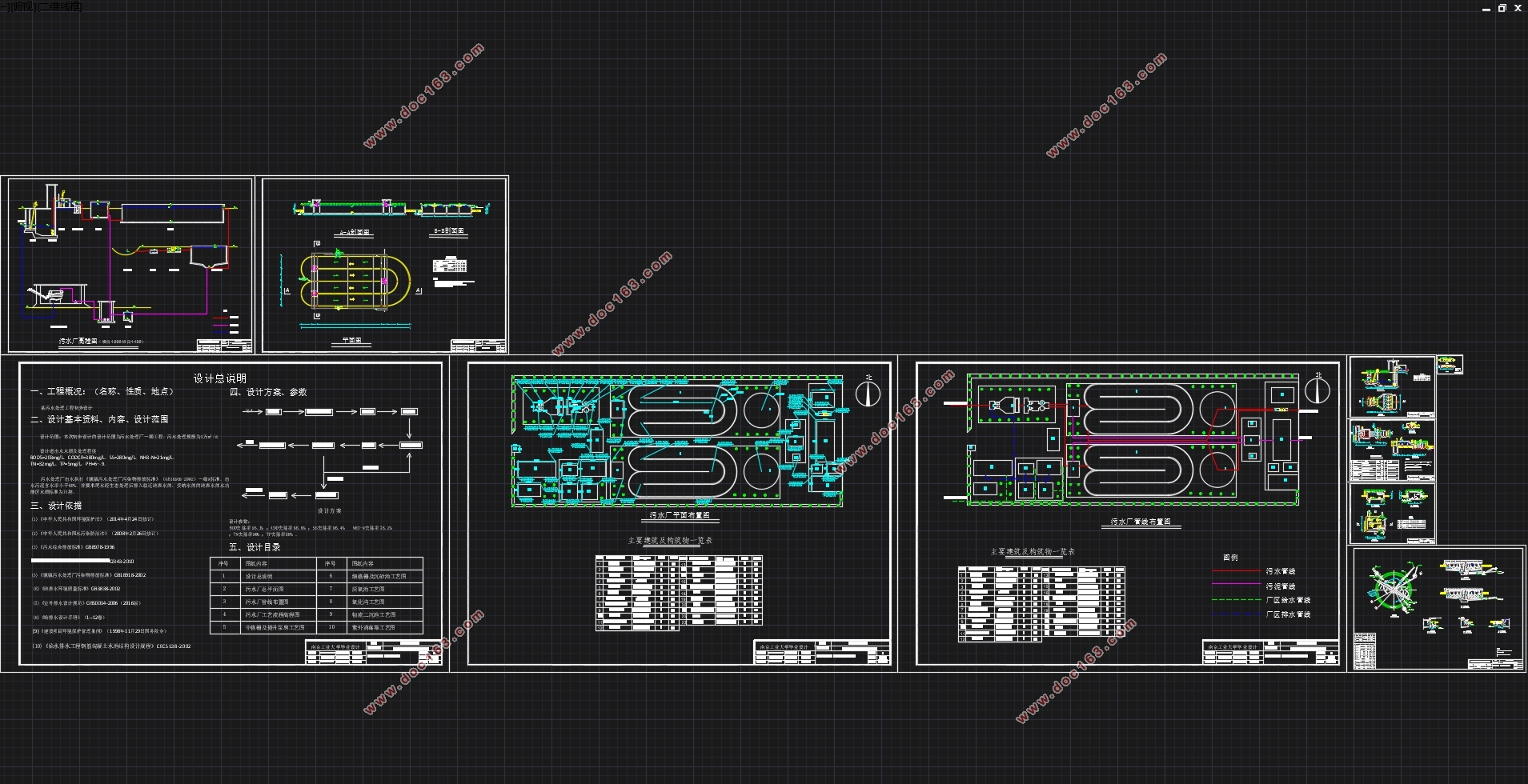

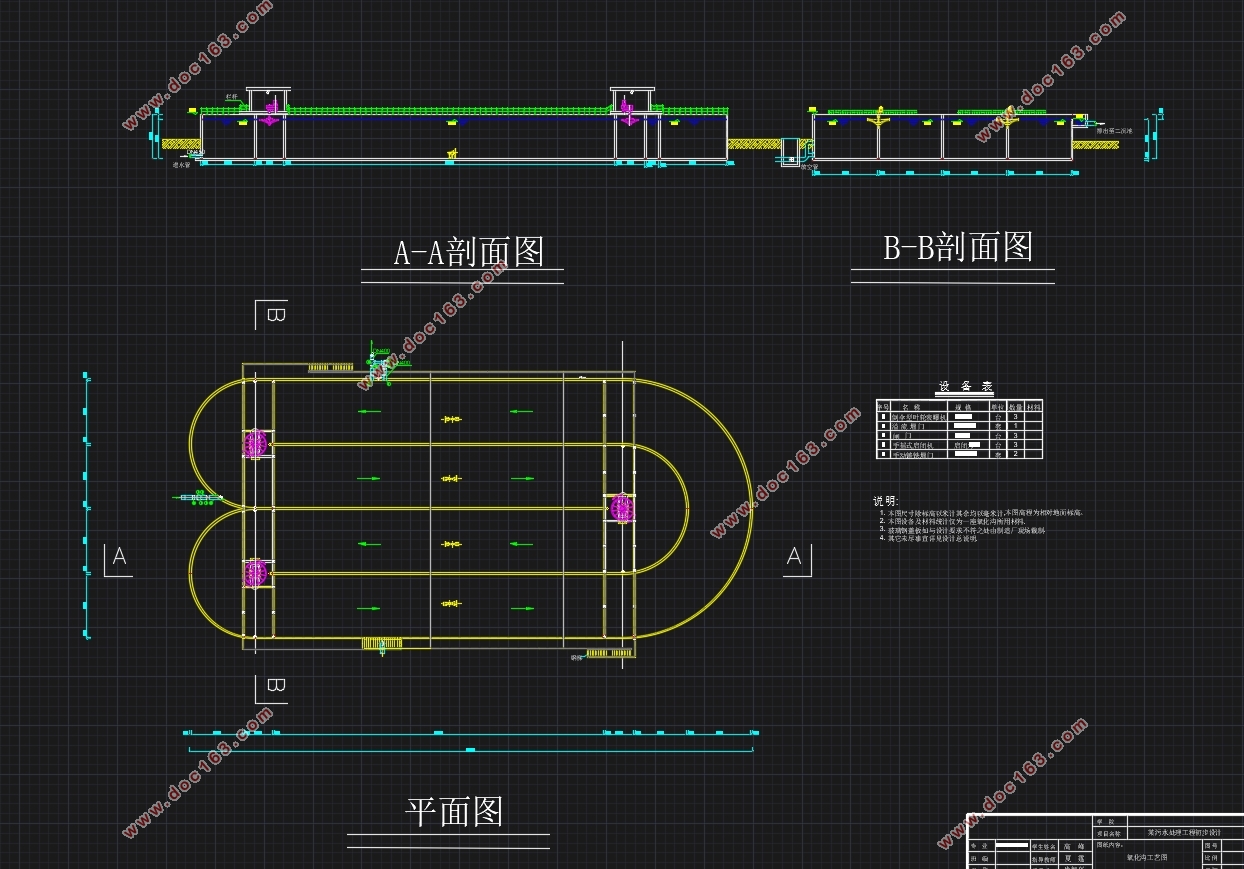

某污水处理工程初步设计(含CAD图)(任务书,开题报告,外文翻译,设计说明书25000字,CAD图9张)
摘要
简要介绍了氧化沟工艺的发展历程,总结了氧化沟工艺向着增加厌氧区和缺氧区,将曝气和推流功能分离以及优化溶解氧浓度等运行参数实现同步硝化反硝化(SND)和同步硝化反硝化除磷(SNDPR)等方向发展的趋势。但是,在氧化沟工艺的研究应用过程中,循环比对氧化沟内混合液流态、溶解氧扩散传质和微生物种群分布等方面的影响研究鲜有报道。
污水工艺流程如下:
污水→中格栅→提升泵房→细格栅→沉砂池→厌氧池→卡鲁赛尔氧化沟→二沉池→接触池→出水
污泥工艺流程如下:
二沉池→贮泥池→污泥泵房→污泥浓缩脱水机房→污泥外运
关键词:污水处理、氧化沟、脱氮、除磷

ABSTRACT
The development course of oxidation ditch is introduced briefly. Moreover,the development trends ofincreasing anaerobic and anoxic zones,separating aeration from plug-flow function, optimizing the operationparameters,such as dissolved oxygen concentration etc. and achieving simultaneous nitrification and denitrification(SND),and simultaneous nitrification and denitrification phosphorus removal(SNDPR) ,are summarized. However, in the research and application process of oxidation ditch technology, the influence of circulation ratio on mixed liquid flow pattern, dissolved oxygen diffusion and mass transfer and microbial population distribution in oxidation ditch is rarely reported. [资料来源:http://Doc163.com]
Wastewater treatment processes as follows:
Sewage→coarsebar screen→pump house→Thin screen→Grit Chamber→anaerobic tank→carrousel oxidation ditch→secondary→sedimentation tank→contact tank→discharge
Sludge treatment processes as follows:
secondary sedimentation tank→store mud pool→sludge pumping station→sludge thickening and dewatering station→sludgeoutbound
Keywords:Sewage treatment;oxidation ditch ; denitrification ; dephosphorization
