万豪酒店给水排水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

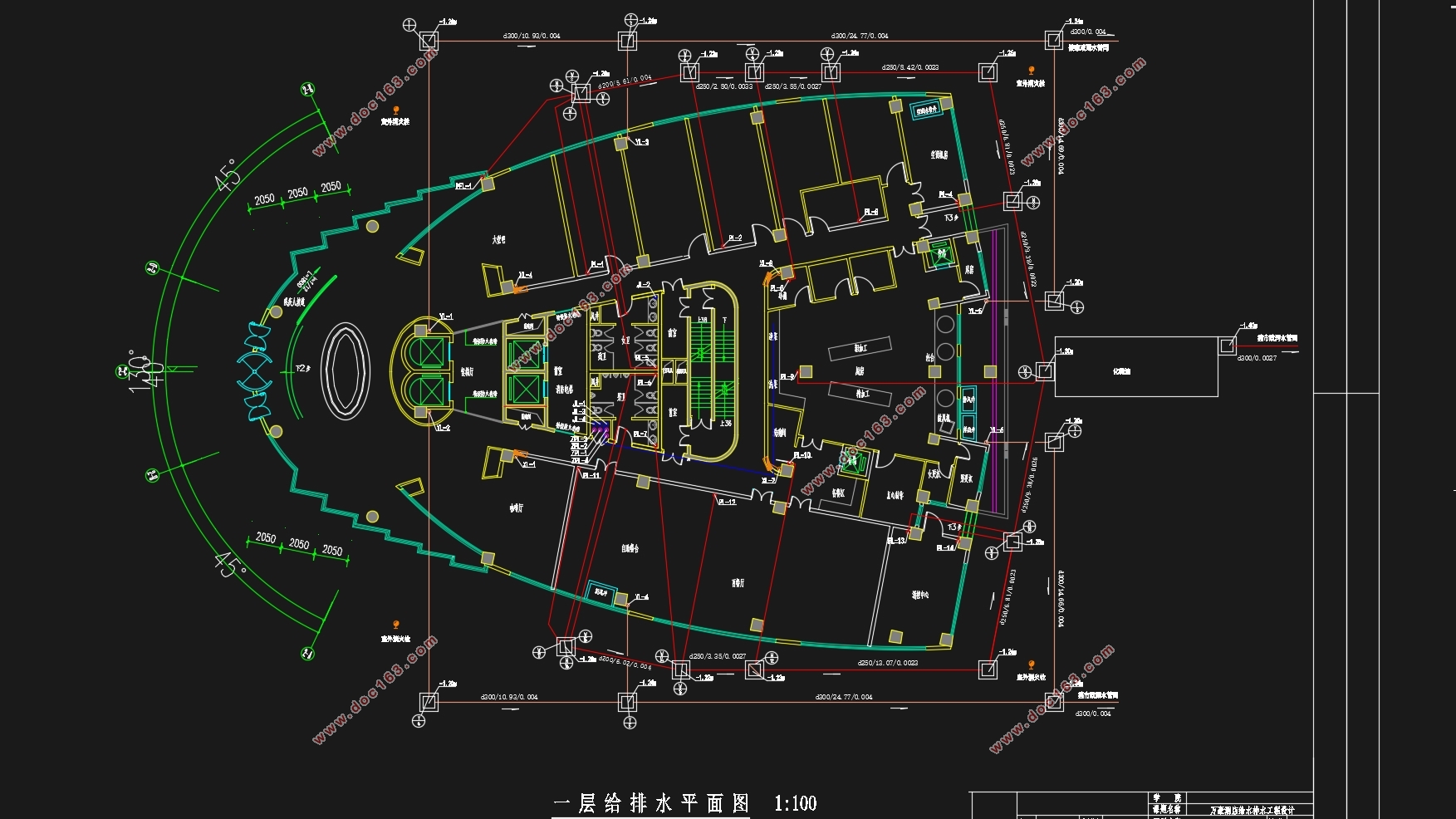

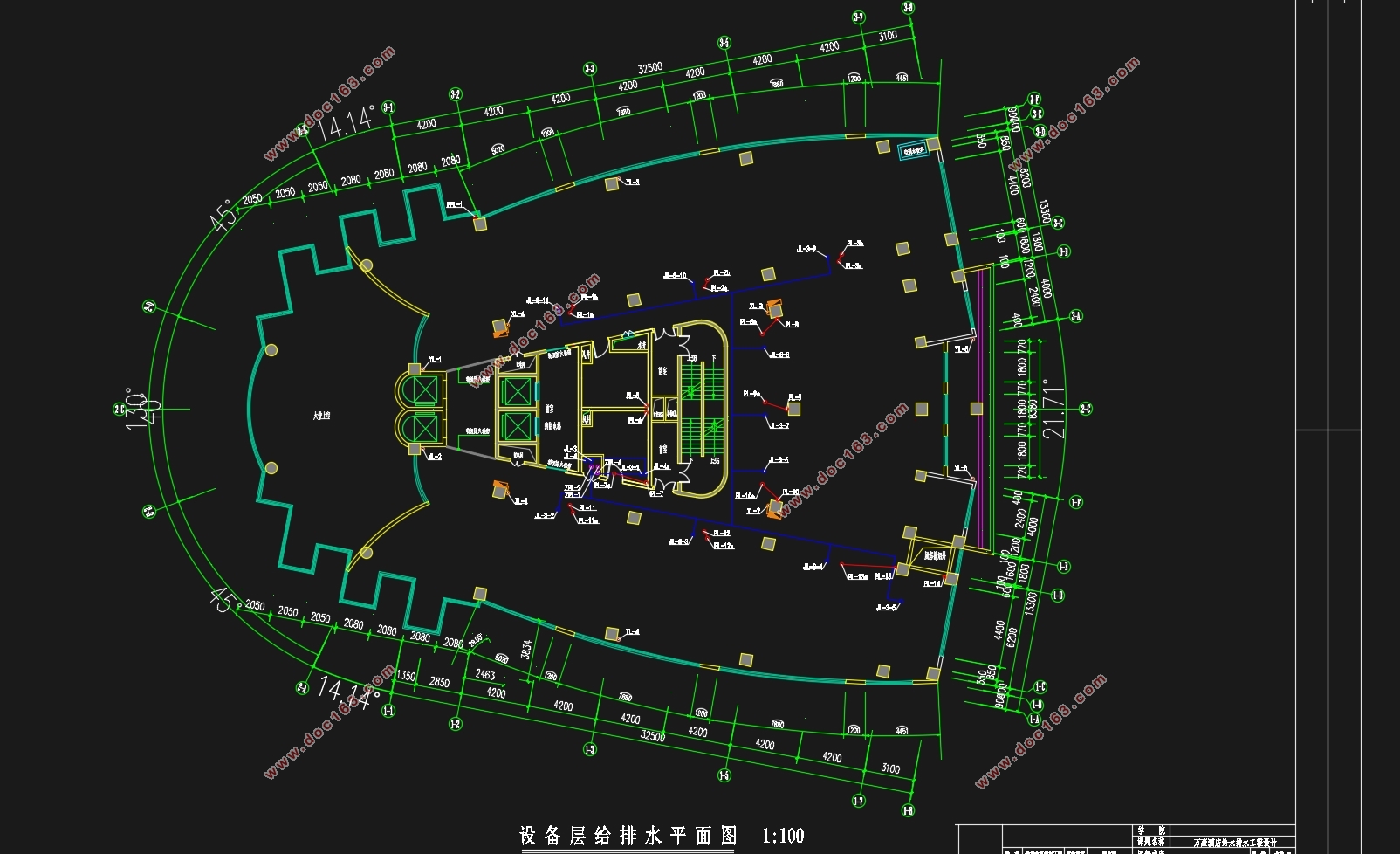

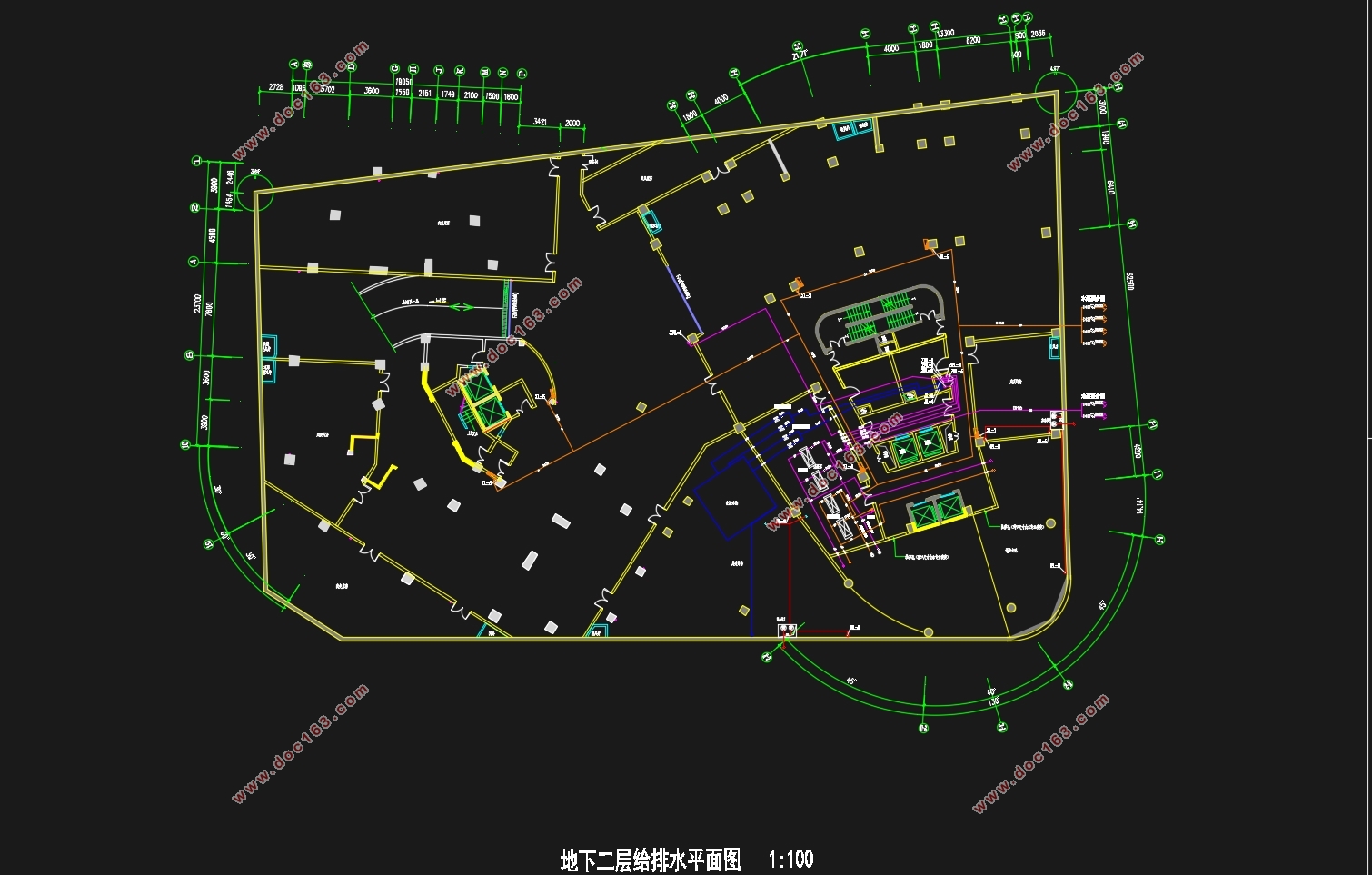

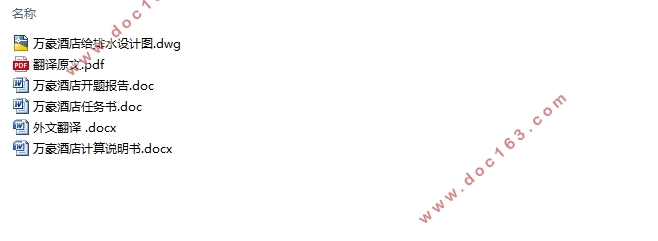

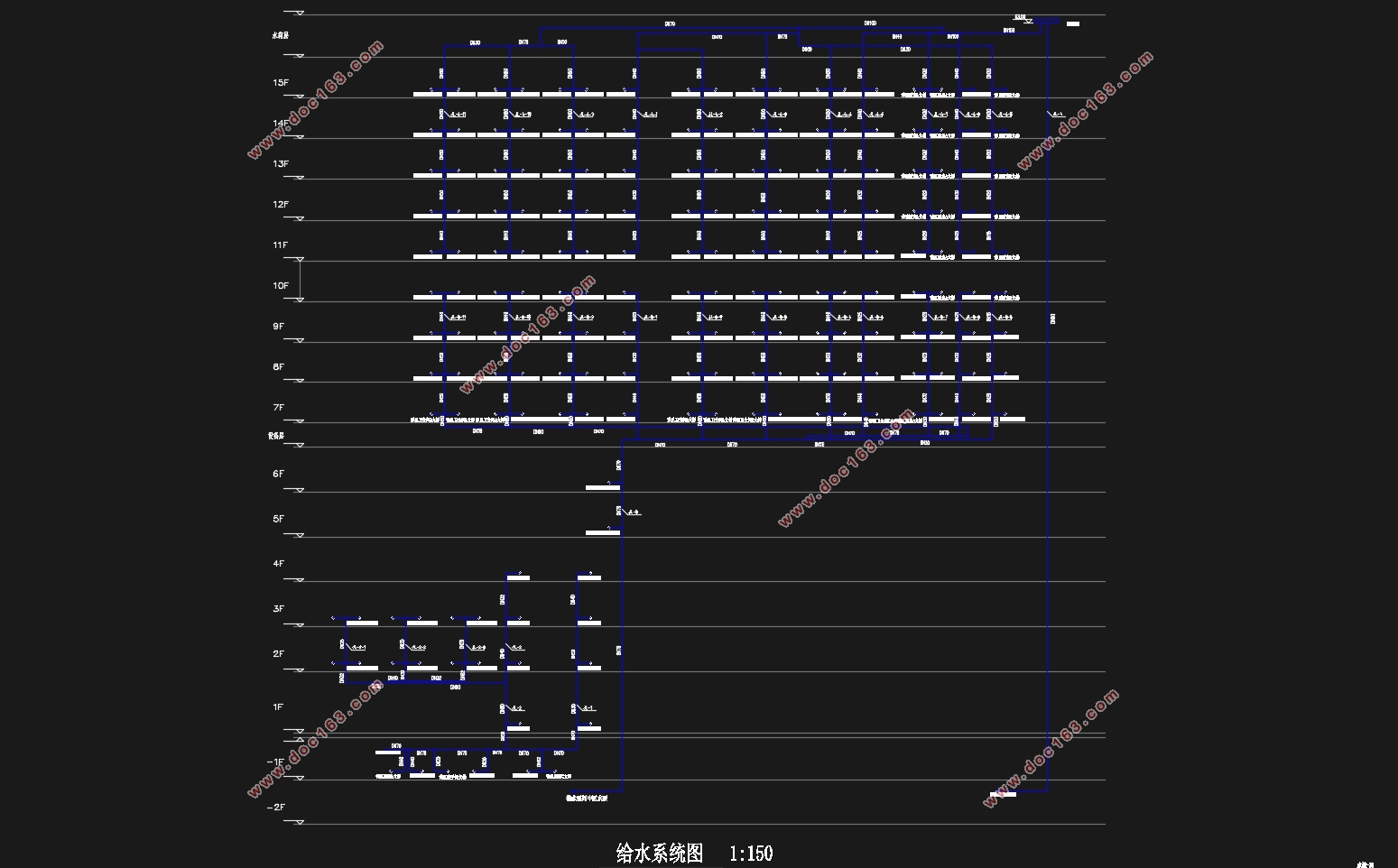

万豪酒店给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书19500字,CAD图34张)
摘  要
本设计为酒店公寓的给水、排水、雨水和消防系统设计。
给水系统:给水系统分区供水,从市政管网上接一根DN150的引入管,负一层至地上四层为市政管网直供,五至十层采用变频供水设备加压供水,十一至十污层采用水泵加水箱供水。
排水系统:建筑室内排水系统采用粪便污水和生活污水合流排放,一起进入化粪池处理排放至市政污水管网。排水立管采用专用通气立管。建筑外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后排入雨水管。
消火栓系统:根据规范,该建筑为二类高层建筑,室外消火栓用水量40L/s,室内消火栓用水量20L/s,火灾延续时间2h。消火栓充实水柱高度13m,水龙带长度25m,水枪喷嘴流量5.42L/s,消防立管管径为DN150。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
喷淋系统:本建筑的自动喷水灭火系统分四个区。该建筑采用湿式自动喷水灭火系统。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。选用箱泵一体化消防增压稳压设备(包含有效体积18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,设于屋顶,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。

[资料来源:http://Doc163.com]

关键词:给水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统

Water System Design
Abstract
This project designs the water supply, water drainage, hot-water supply, fire water system of this building.
Water supply system:  Water supply system water, from municipal pipe network pick a service pipe DN150, minus two to four floors for the direct supply of municipal pipe network, five to ten layers using frequency pressurized water supply equipment,Eleven to ten layer using sewage pump plus water tanks.
Sewage system: The indoor sewerage system is a incorporate system of waste sewage domestic sewage .After they flow into the waste pool is discharged with the domestic sewage into the domestic pipe.Drain standpipe riser dedicated ventilation.Building exterior drainage, choose semi-pressurized gravity flow system, rain water bucket after the roof collect rain water into the tube.
Fire hydrant system: According to the specifications, the building two high-rise construction, outdoor fire hydrant water 20L/s, 30L/s fire hydrant water consumption, fire life 2h. 12m fire hydrant full water column height, hose length 25m, 5.42L/s water gun nozzle flow, fire the riser tube diameter DN150. Set up a test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump. [来源:http://Doc163.com]
Sprinkler system:Automatic sprinkler system of the present building is divided into four zones. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control center for processing. Sprinkler system the project divided into 2 zones. Selection box-pump fire booster regulator device integration (including 18 cubic meters of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement.
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system

1.1给水系统方案选择
该建筑为高层建筑,为克服高层建筑同一给水系统,低层管道中静水压力过大的弊端,保证建筑供水的安全可靠性,高层建筑给水系统应采取竖向分区供水,且分区应充分利用室外给水管网的水压,以节省能量。

[资料来源:Doc163.com]


按照GB50015-2003《建筑给排水设计规范》规定:高层建筑生活给水系统应竖向分区,竖向分区应符合下列条件:
(1)各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不大于0.55MPa。
(2)各分区最不利配水点的水压应满足用水水压的要求。
1.2给水系统组成
该酒店建筑给水系统由下列部分组成:引入管,水表节点,管道系统,给水附件,升压和贮水设备。其中管道系统由干管、立管、支管组成。给水附件指给水管路上装设的各种水龙头及相应的闸阀、止回阀等。升压和贮水设备指水泵、水箱、气压装置、水池等升压和贮水设备。

[资料来源:www.doc163.com]

万豪酒店给水排水工程设计(含CAD图)
万豪酒店给水排水工程设计(含CAD图)
万豪酒店给水排水工程设计(含CAD图)
万豪酒店给水排水工程设计(含CAD图)
万豪酒店给水排水工程设计(含CAD图)

[来源:http://www.doc163.com]


万豪酒店给水排水工程设计(含CAD图)
万豪酒店给水排水工程设计(含CAD图)


目  录
摘    要    Ⅴ
Abstract    Ⅵ
设计说明书    1
第一章  给水系统    1
1.1给水系统方案选择    1
1.2给水系统组成    2
1.3给水管道的布置与敷设    3
    1.4 给水系统水力计算    3
1.4.1 用水定额及用水量计算    3
1.4.2 给水设计秒流量计算    6
1.4.3 生活水池、屋顶水箱计算    7

[来源:http://Doc163.com]

1.4.4 低区给水系统水力计算    8
1.4.5 中区给水系统水力计算    27
1.4.6 高区给水系统水力计算    39
1.5水表的选择    40
1.6低区市政直供校核    41
1.7中区供水设备选型    41
1.7.1中区给水系统所需压力    41
1.7.2中区增压设备    42
1.8高区供水设备选型    42
第二章  排水系统    44
2.1排水系统方案选择    44
2.2排水系统水力计算    44
2.2.1排水水设计秒流量计算    44
2.2.2排水横支管水力计算    45
2.2.3排水立管水力计算    61
2.3排出管计算    66
2.4集水坑及提升泵计算选型    66
2.4.1地下二层集水坑1及提升泵计算    66
2.4.2地下二层集水坑2及提升泵计算    67
第三章  雨水排水系统    68
3.1屋面雨水排水方式    68 [资料来源:Doc163.com]
3.2降雨强度    68
3.3汇水面积    68
3.4设计秒流量    69
3.4.1各雨水斗的汇水面积    69
3.4.2各雨水斗的雨水设计秒流量    69
3.5雨水斗选用    70
3.6连接管选用    70
3.7溢流口排水量    70
3.8立管选用    71
3.9排出管计算    72
第四章  室内消火栓系统    73
4.1室内消火栓系统方案选择    73
4.2消火栓保护半径    73
4.3消火栓布置间距    74
4.4消火栓的确定    74
4.5消火栓的水力计算    75
4.6水泵接合器选定    78
4.7消火栓减压计算    78
第五章  自动喷水灭火系统    80
5.1自动喷淋灭火系统的基本数据    80
5.2管道与报警阀布置    80
5.3喷头的选择与布置    80

[资料来源:Doc163.com]


5.4系统的设计流量    81
5.5水力计算(作用面积法)    82
5.5.1  喷淋水力计算    82
5.5.2  系统水力计算    84
5.6 增压设备    84
5.7 水泵接合器    84
5.8喷淋减压孔板计算    85
5.9消防水池    87
5.9.1消防水池的设置要求    87
5.9.2体积计算    87
5.10屋顶消防水箱    88
参考文献    89
结语    90
谢辞    91 [来源:http://Doc163.com]
