资料介绍:

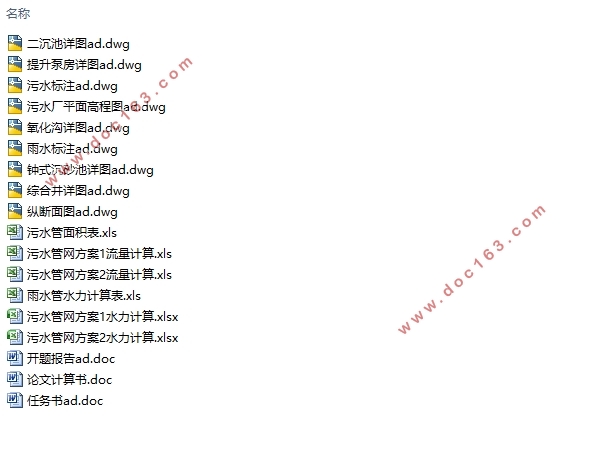

湖北当阳某镇排水工程设计(含CAD图)(任务书,开题报告,论文计算书18000字,CAD图9张)
摘要
本设计为城镇污水处理厂的初步设计,处理水量近期为470L/s,远期处理水量为600L/s;处理污水的进水水质为:BOD=140mg/L,COD=370mg/L,TP=5.00mg/L,TN=45mg/L,pH=6~9;出水执行的是《城镇污水处理厂污染物排放标准》的一级A处理标准。
该设计根据进出水水质与污水处理量,通过工艺的比选,初步设计的主体工艺拟采用卡鲁塞尔氧化沟工艺对城镇污水进行脱氮除磷。本污水处理厂的污水的处理流程是依次经过粗格栅,提升泵房,细格栅,钟式(旋流)沉砂池,厌氧池,卡鲁塞氧化沟,综合井,二沉池,紫外消毒池 ,最终排入水体;污泥的处理流程为:污泥在二沉池一部分作为回流污泥回流至厌氧选择池,一部分作为剩余污泥排出,剩余污泥依次经过污泥浓缩池,贮泥池,脱水机房进行后续一系列的处理,最终运至污泥处置中心。通过比选氧化沟中的曝气设备拟采用转刷曝气器,该曝气设备有高效的曝气效率、较高的氧的利用率和节省投资运营成本等优点。实践也证明了卡鲁塞氧化沟工艺具有投资经济少、处理效率高效、可靠程度稳定、管理方便和维护运行费用低等等优点,而且大大提高了生化单元的除磷脱氮效果和水质的可靠性,该氧化沟工艺适用的范围比较广,应用前景良好。 [资料来源:https://www.doc163.com]
关键词:城镇污水处理、氧化沟工艺、脱氮除磷
abstract
The design for the urban sewage treatment plant preliminary design, processing water recently 470L/s, long-term processing water 600L/s; sewage influent quality as: BOD=140mg/L, COD=370mg/L, TP=5.00mg/L, TN=45mg/L and formation; water is the urban sewage treatment plant pollutant discharge standards, the level of a standard treatment.
The design according to the water out of the water and sewage treatment capacity, through the process of selection, the main process of preliminary design of the proposed the Carrousel oxidation ditch process for nitrogen and phosphorus removal of municipal wastewater. The sewage treatment plant sewage treatment process is followed by the coarse grid to enhance the pumping station, fine grille, bell type swirl sinking sand pool, anaerobic tank, Kalusai oxidation ditch, well integrated, the second sink pool, UV disinfection tank, eventually discharged into the water; sludge treatment process: sludge in the secondary clarifier is a part as the sludge return back to the anaerobic selection pool, as a part of the excess sludge discharge, sludge in turn by sludge thickening tank, sludge storage pool, dehydration machine room for subsequent processing a series of, eventually transported to the sludge disposal center. By comparing the aeration equipment in the oxidation ditch, the rotating brush aeration device has the advantages of high efficiency, high efficiency, high utilization rate of oxygen and saving investment and operation cost. Practice has proved that the economic investment, stable treatment efficiency, reliability, convenient management and maintenance and low operation cost, etc. Kalusai of oxidation ditch process, but also greatly improve the biochemical unit phosphorus removal effect of nitrogen and water quality of reliability and the scope of application of the oxidation ditch process is wide and fine application prospect.

[资料来源:https://www.doc163.com]


Keywords: urban sewage treatment, oxidation ditch process, nitrogen and phosphorus removal
1.2 设计原始资料
1.2.1 城市概况
当阳某镇是以居住区为主,辅之以水产业及服务型加工业。目前该区的建筑主要以多层为主,近期变化不大,室内有给排水设备及淋浴设备。远期新城区规划为十四、五层楼房,室内有卫生及淋浴设备,但仍无集中热水供应。全区建成后绿化面积占13%。
1.2.2 规划人口
当阳某镇是以居住区为主,辅之以水产业及服务型加工业。根据该市的总体规划,近期(2016年)该市人口为24万人,远期(2021年)30万人。
1.2.3 自然条件
(1)地理位置:当阳某镇是位于湖北省的中部地区,西边相邻邻三峡宜昌市,东边连接荆州古城镇,北面通向襄阳的隆中,它是全国著名的文化历史名城。当阳某镇地理位置处于漳河中下游附近,荆山山脉以南,大巴山脉东麓,也是鄂西山地向江汉平原的过渡地带。东经为111°32′-112°04′,北纬是30°30′-31°11′。
(2)气象资料:当阳某镇的气候属于亚热带季风,是湿润区,四季比较分明,雨热季节相同,气候较为温和,日照充足,平均日照小时数约为1850小时,无霜期长,年平均气温为16.4摄氏度。年平均降水天数为120天,年平均降雨量在936-1048mm之间,降雨多集中在夏季。历史上最少降雨量为539.1mm(1966年),最高降雨量为1544mm(1983年)。 [资料来源:http://Doc163.com]

[资料来源:http://doc163.com]

湖北当阳某镇排水工程设计(含CAD图)
湖北当阳某镇排水工程设计(含CAD图)
湖北当阳某镇排水工程设计(含CAD图)



摘要    I
设计说明书    5
1设计总论    5
1.1设计依据    5
1.1.1 主要规范    5
1.1.2 主要标准    5
1.2 设计原始资料    5
1.2.1 城市概况    5

[资料来源:https://www.doc163.com]


1.2.2 规划人口    5
1.2.3 自然条件    5
1.4 设计内容    6
1.4.1 污水管道系统设计内容    6
2 方案选择与确定    7
2.1 排水系统体制的选择    7
2.2 排水系统的布置形式    7
2.2.1总平面布置原则    7
2.2.2 布置形式的选择    7
3 污水管道系统设计    8
3.1 管网定线与平面布置    8
3.1.1 排水流域的划分    8
3.1.2 污水管道定线的基本原则    8
3.1.3  污水管道定线考虑的因素    8
3.1 4 控制点的选择    9
3.1.5 设计管段和街区划分    9
3.2污水管道设计流量    9
3.2.1 生活污水设计流量    9
3.2.2 工业废水设计流量    10
3.2.3 城市污水总设计流量    10
3.3 污水管道水力计算    11
[版权所有:http://DOC163.com]

3.3.1 水力计算基本公式    11
3.3.2 设计数据    11
3.3.3 管道衔接方式    12
3.4 排水管渠材料、接口及基础    12

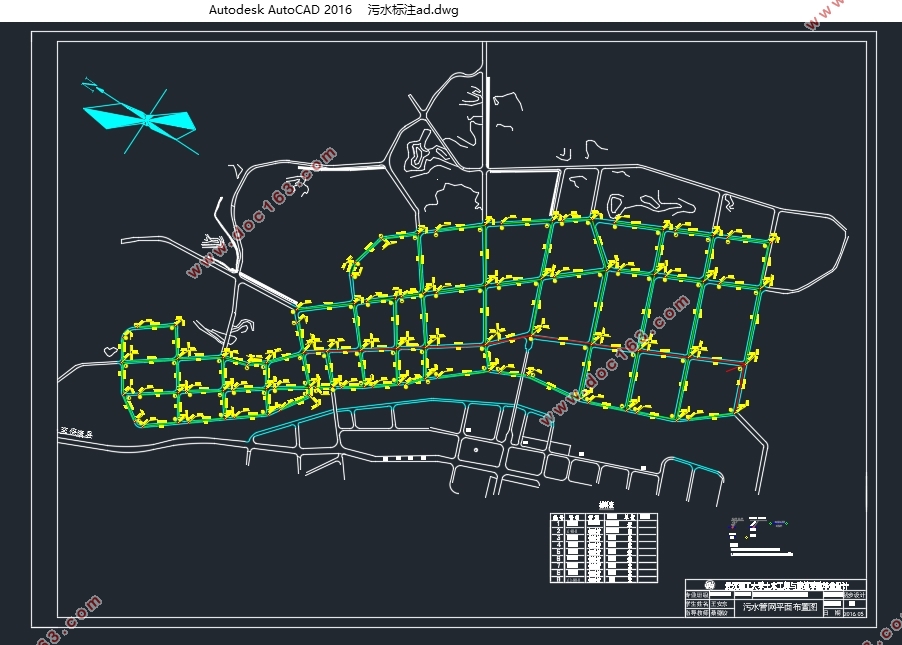

3.5 管道平面图与纵剖面图的绘制    13
4 雨水管渠系统设计    13
4.1管道定线与平面布置    13
4.1.1雨水管渠系统平面布置原则    13
4.1.2 划分排水流域和管道定线    13
4.1.3 划分设计管段与汇水面积    14
4.2 雨水管渠设计流量    14
4.2.1 设计流量计算公式    14
4.3 雨水管渠系统水力计算    15
4.3.1 水力计算公式    15
4.3.2 设计参数    15
5 污水处理厂主要构筑物的比选    16
5.1 格栅    16
5.2 提升泵房    17
5.3 沉砂池    18
5.4 氧化沟    19
5.5 二沉池    19
5.6 紫外消毒池    20 [资料来源:http://Doc163.com]
6 污水处理厂总体布置    21
6.1 污水处理厂厂址选择    21

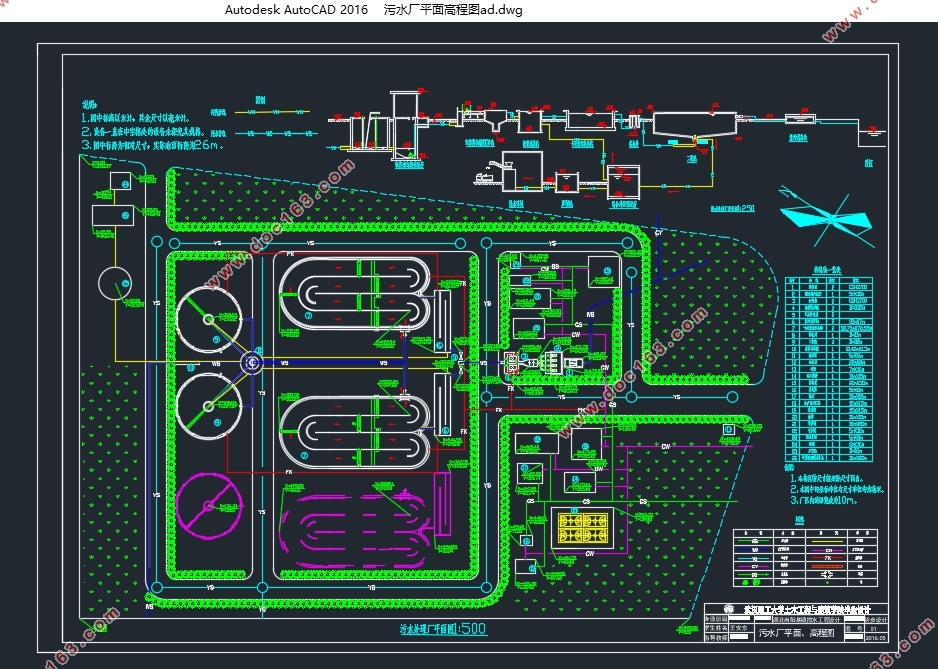

6.2污水处理厂平面布置    21
6.3 污水处理厂高程布置    23
污水厂设计计算书    24
1 粗格栅设计计算    24
2 细格栅的设计计算    26
3 提升泵房的设计    28
4 旋流沉沙池的选型    32
4.1 设计说明    32
4.2 选型的确定    33
5 计量堰    34
5.1设计参数    34
5.2设计计算    34
6 氧化沟    36
6.1设计参数    36
6.2设计计算    36
7 二沉池    40
7.1设计参数    40
7.2设计计算    41
8化学除磷    45
8.1设计参数    45
9 综合井    45
10 紫外线消毒池的设计计算    46 [资料来源:www.doc163.com]
10.1 设计说明    46
10.2 设计计算    46
11 污泥处理构筑物设计计算    47
11.1贮泥井    47
11.2污泥脱水部分    48
12污水厂附属构筑物    48
13 污水处理厂的高程设计计算    49
13.1 高程布置原则    49
13.2 污水处理系统的高程设计计算    50
13.3 污泥处理系统的高程设计计算    52
14经济估算    52
参考文献    55 [版权所有:http://DOC163.com]
