二十二层安东大酒店建筑给排水工程设计(附CAD施工图)

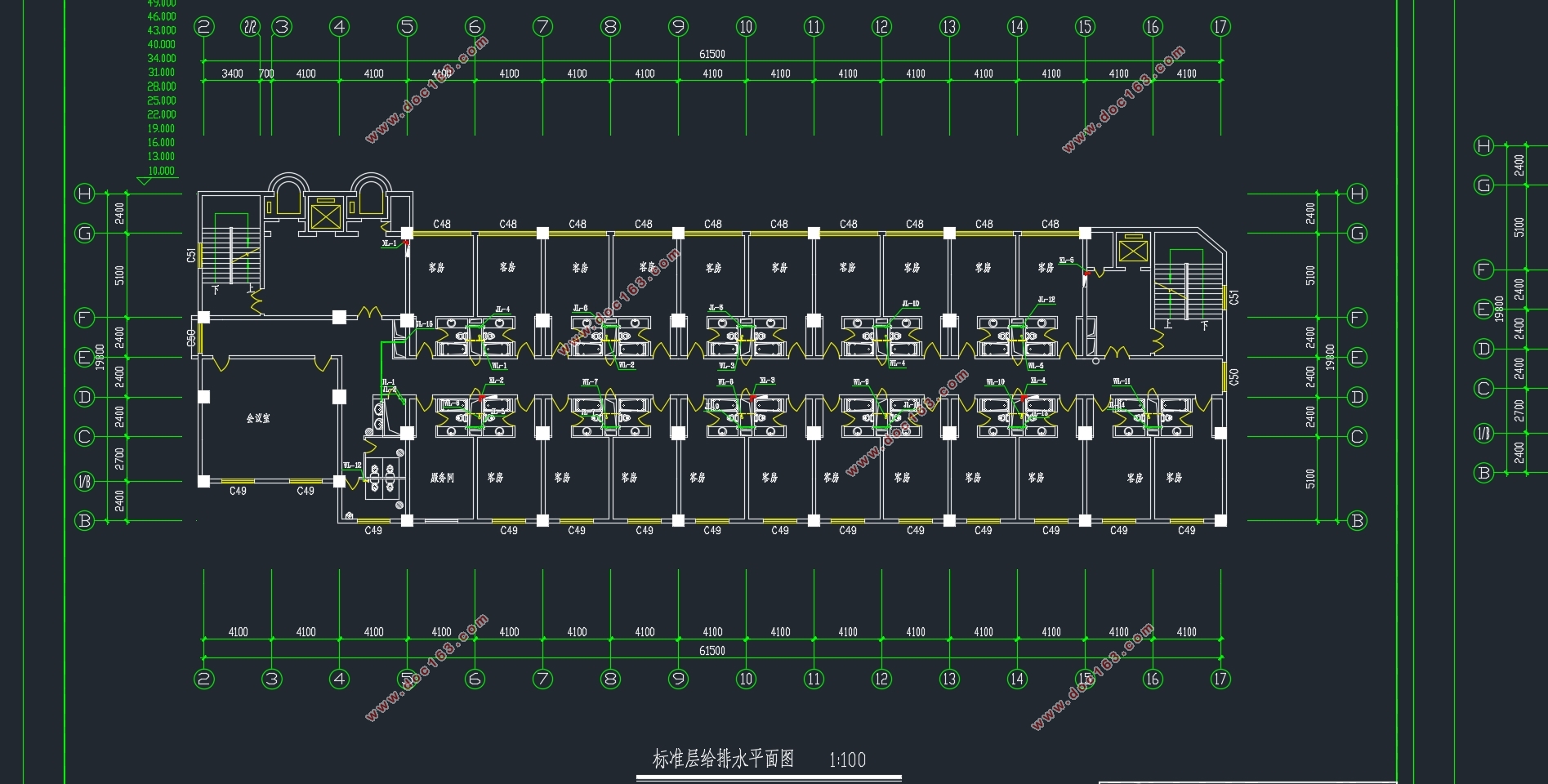

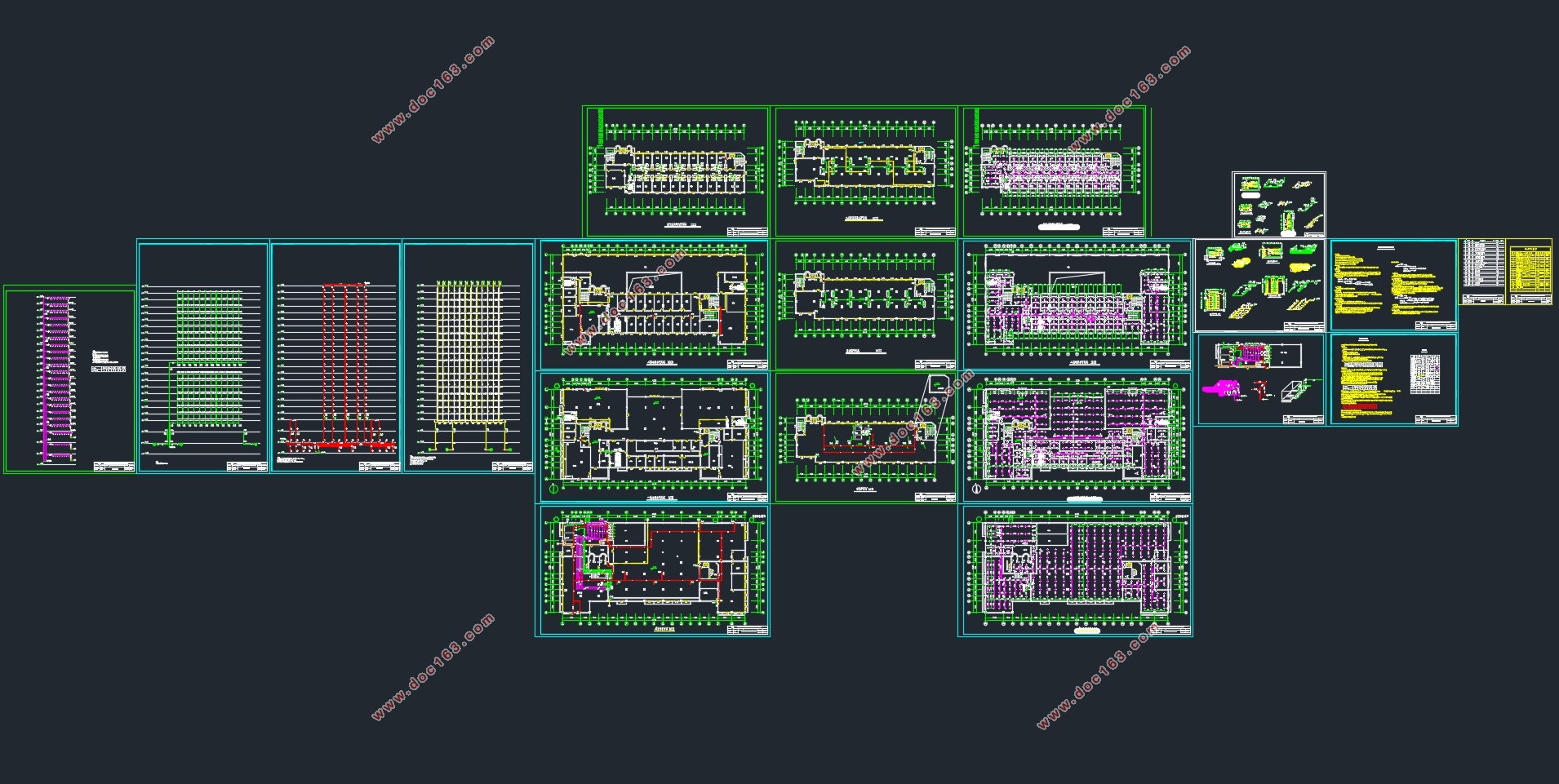

二十二层安东大酒店建筑给排水工程设计(附CAD施工图)(任务书,开题报告,论文说明书26000字,CAD图纸18张)
摘  要
本设计的主要任务是一栋22层的酒店建筑给排水设计。本建筑是一栋集餐厅、办公、酒店为一体的综合性高层建筑的建筑给排水系统设计。包含生活给水系统、生活排水系统、消火栓系统、自动喷水灭火系统。
1,2层设有公共卫生间。地下室，1F，2F层高5m，标准层层高3m，建筑总高度70m。根据建筑物的性质、用途及建筑单位要求，室内设有完善的给水排水系统，安全可靠的消防给水系统，设置独立的消火栓系统及自动喷水系统，每个消火栓箱内设按钮，消防时直接启动消防泵，生活水泵自动启动。
本设计说明书包含建筑工程设计中的生活给水，排水以及消火栓和自动喷水灭火系统等设计项目。主要内容包括生活给水系统的设计计算、生活污水排水系统的设计计算、消火栓系统的设计计算、喷淋系统的设计计算.
关键词：建筑给水系统，建筑排水系统，建筑消防系统，自动喷水灭火系统

Abstract
The main task of this design is a 22-storey hotel building water supply and drainage design. The building is a set of restaurant, office, hotel integrated building high-rise building water supply and drainage system design. It contains domestic water supply systems, domestic drainage system, fire hydrant system, automatic sprinkler system.

1,2 layer has public restrooms. Basement, 1F, 2F-storey 5m, layers of high standard 3m, total building height of 70m.According to building nature, purpose and construction unit requirements, has improved the indoor water supply and drainage sanitation systems, safe and reliable fire water system, set up a separate fire hydrant system and automatic sprinkler systems, each equipped with fire box button, when fire direct start the fire pump, the pump automatically start living.
The design manual contains architectural engineering design domestic water supply, drainage and fire hydrant and sprinkler and other design projects. The main contents include domestic water supply system design calculations, design hydrant water supply system calculation, design calculations sprinkler system, sewage drainage system design calculations.
Key Words：Building water supply systems; Construction of drainage systems; Fire protection systems; Automatic sprinkler systems

1.1    设计依据
1.已获批准的设计任务书
2.建筑给排水毕业设计指导书
3.建筑给排水设计规范
4.民用建筑设计防火规范
5.高层民用建筑设计防火规范
6.建筑提供的条件图（8张）
1.2    设计内容及设计范围
按照上级批准的设计任务书规定，新建一栋22层综合商住楼要求设计室内给排水工程与土建工程配套，具体项目为：
1.室内给水系统
2.室内排水系统
3.室内消防系统（包括消火栓系统、自动喷水灭火系统）
1.3    拟建项目基础资料
根据上级有关部门批准的任务书，拟修建一栋22层的综合性商住楼，建筑高度70米。地下一层为设备用房，地上22层，一层为餐厅和办公，二层为舞台和包间，三至二十二层为客房，十一层至十二层为设备层。
1.市政基础资料
该建筑物北侧道路下有市政给水管道，管径为DN400，常年可提供的资用水头为0.35MP，允许接管径为DN200，大楼40米范围有室外消火栓，污水管管径为DN600，管顶埋深为2.4米，雨水管管径为DN1200，管顶埋深为1.6米。
2.气象资料
历年平均气温：16.72℃;最高：35.3℃;最低：-22.3℃;最大积雪深度：190mm
