五层4800平米镇江市某高校图书馆设计(含CAD建筑图)

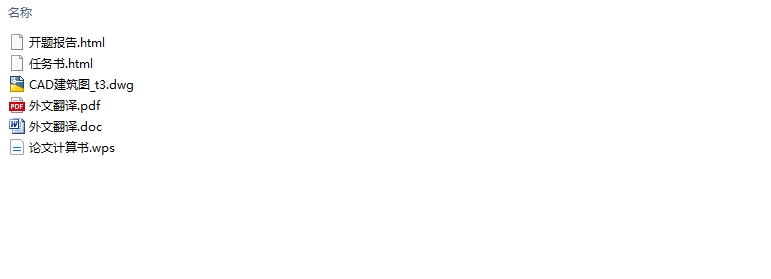

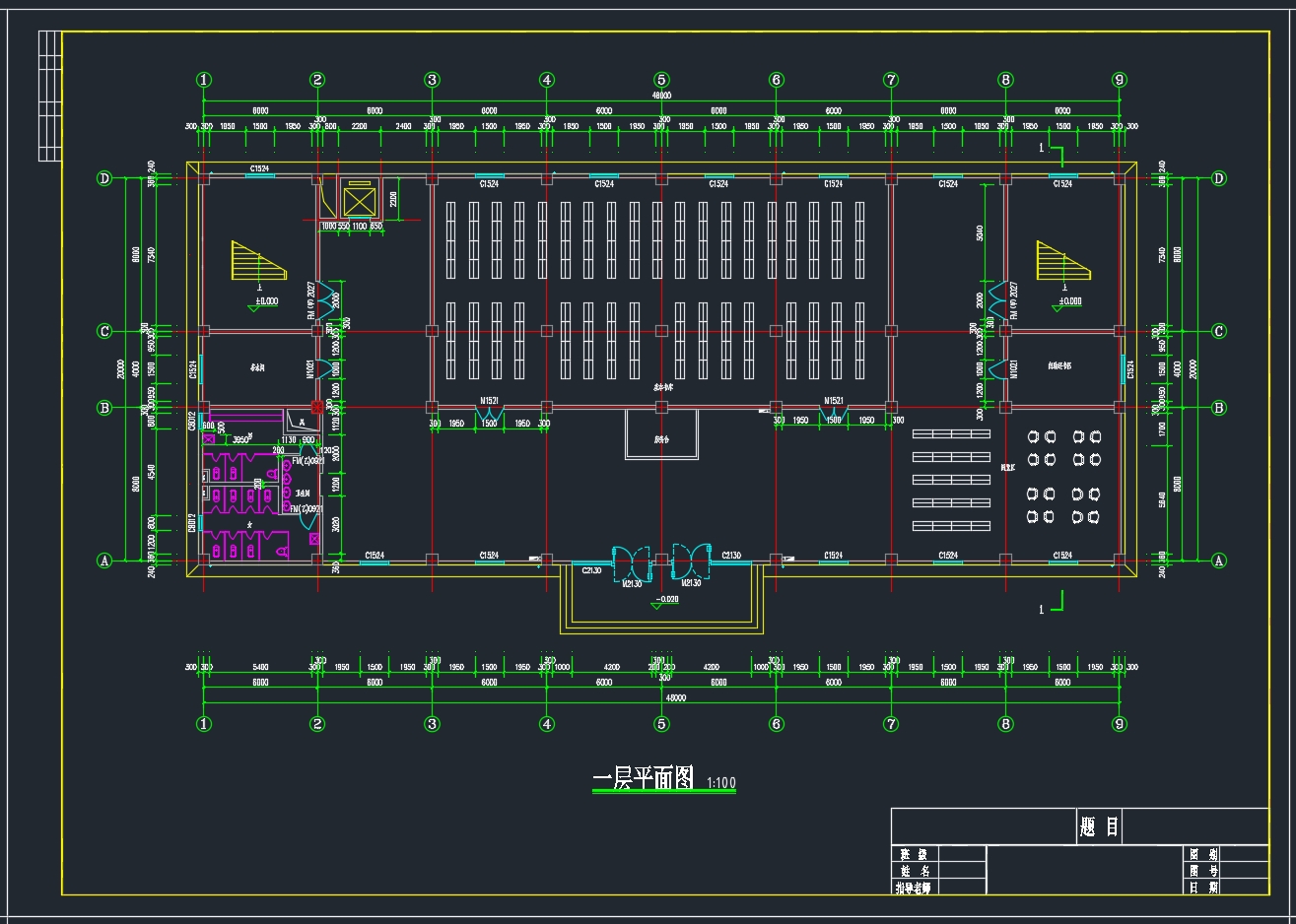

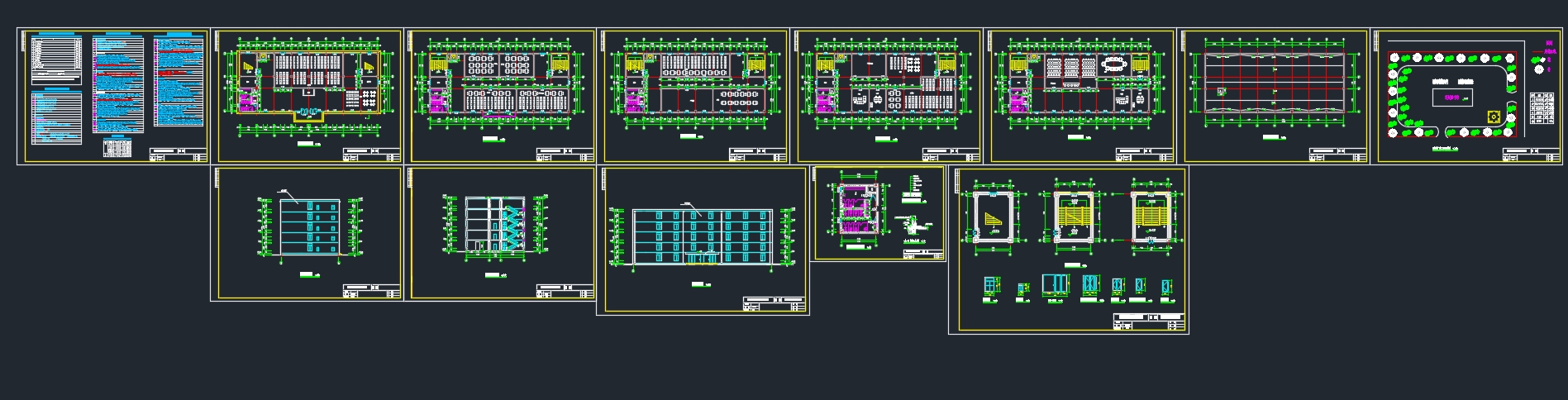

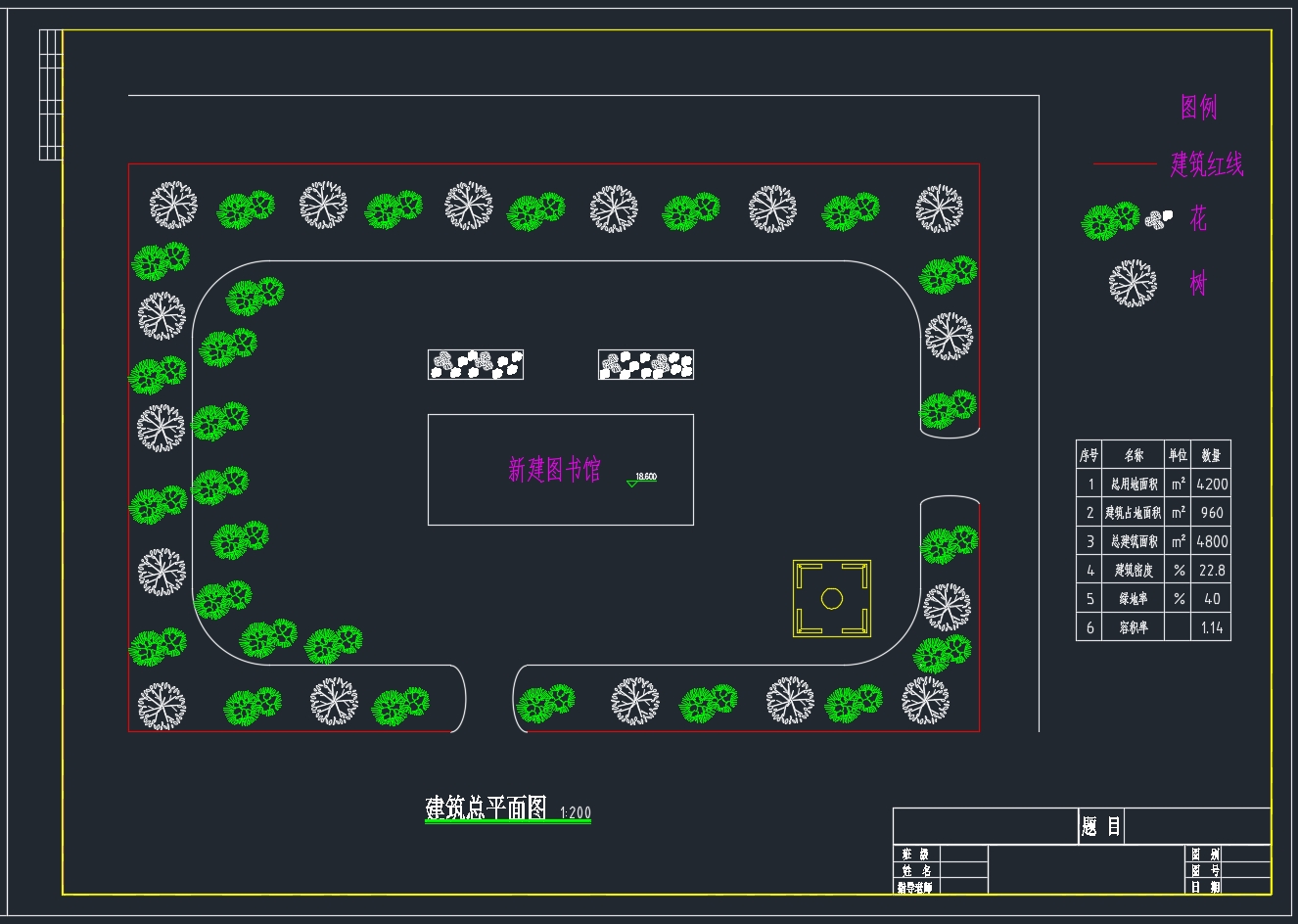

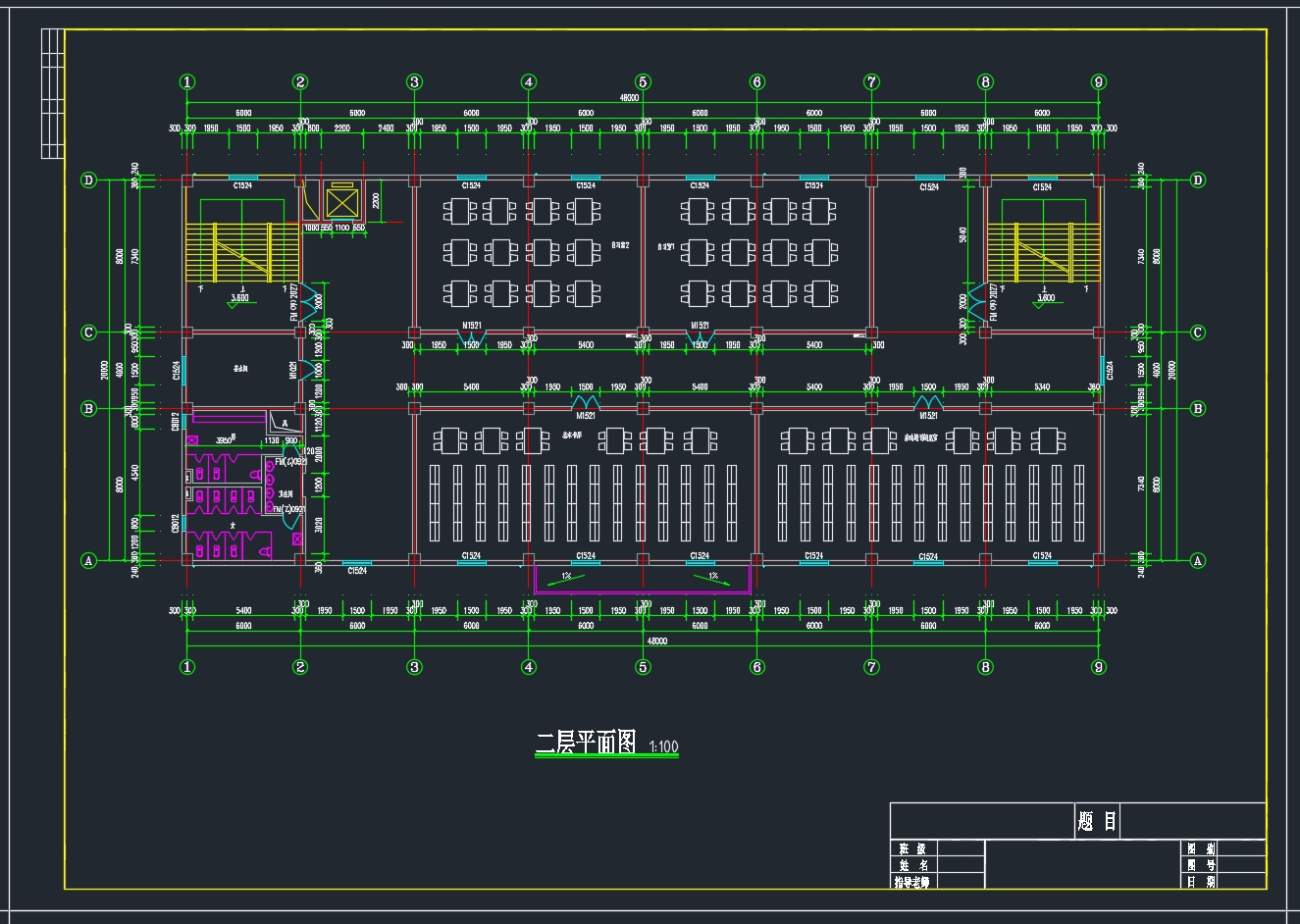

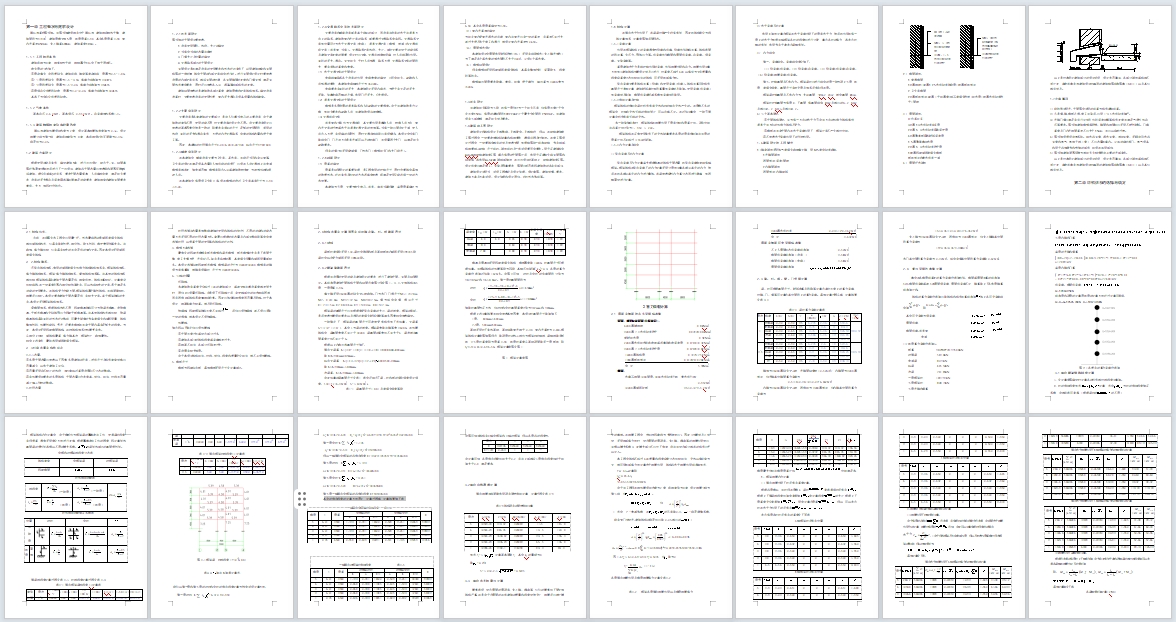

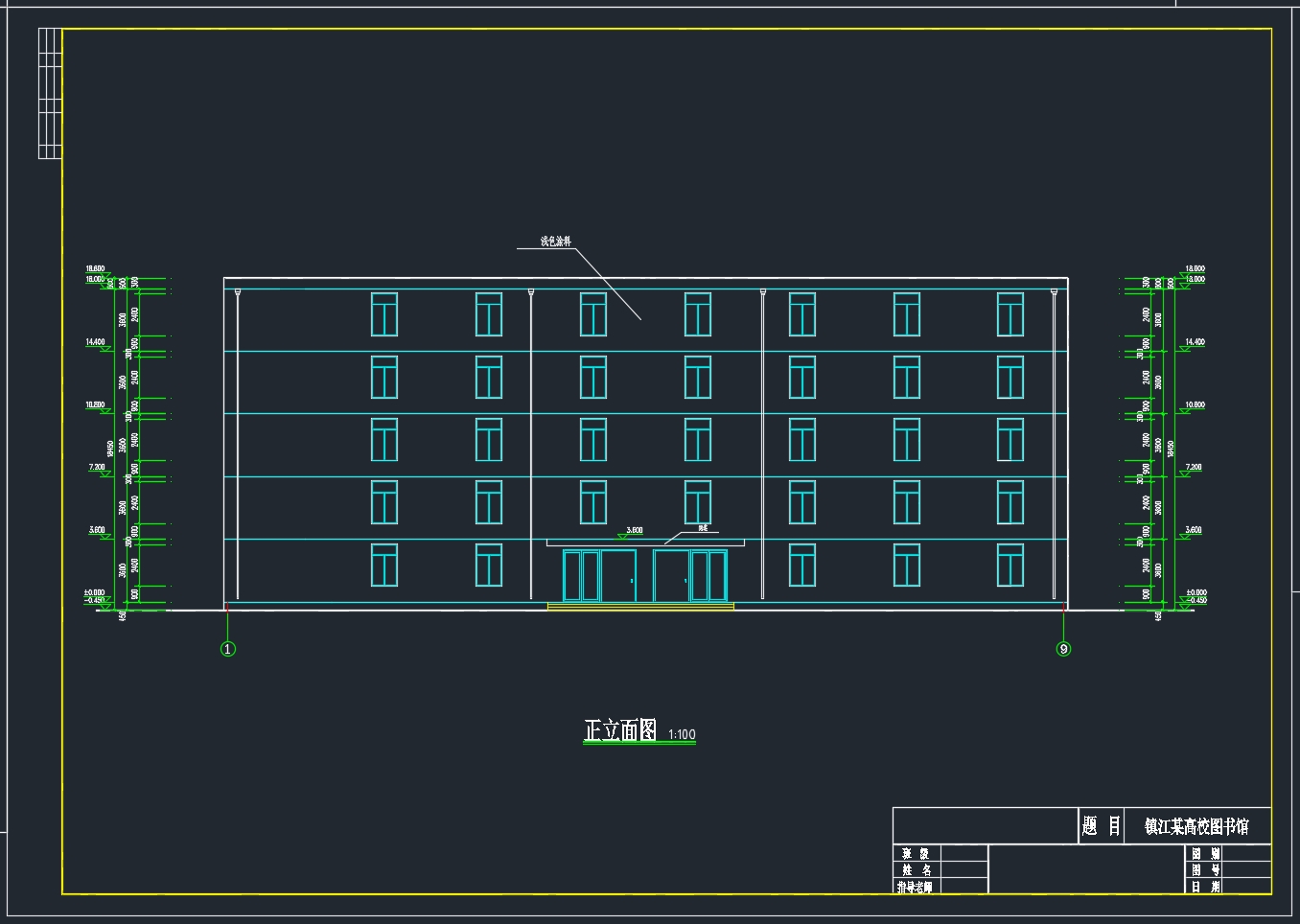

五层4800平米镇江市某高校图书馆设计(含CAD建筑图)(任务书,开题报告,外文翻译,论文计算书8000字,CAD建筑图12张)
工程概况与建筑设计
   镇江市高校图书馆。该图书馆建设地点位于镇江市，建筑地段地形平整，建筑面积为6162m2，建筑层数主体5层，底层层高3.6m，其余各层层高3.6m，室内外高差450mm，女儿墙高600mm，建筑高度18.6m，。

1.1.1 工程地质条件
建筑场地为Ⅱ类，地势较为平坦，地貌属于长江中下游平原地区。
岩土层的分布如下：
①层杂填土，由粉质粘土、建筑垃圾、煤渣等混杂组成，层厚为0.5－1.8m。
②--1层粉质粘土，层厚为1.5－2.5m；承载力标准值为230KPA
②--2层粉质粘土，层厚为1.5-2.0m；承载力标准值为250KPA
③层强风化泥质粉砂岩，层厚为3.0-10.0m；承载力标准值为300KPA
其再下为中风化泥质粉砂岩。

1.1.2 气象条件
     基本风压 0.4 kN/m²；基本雪压：0.65 kN/m²。风荷载体形系数1.3。

1.1.3 建筑物场地类别和抗震烈度
   镇江市建筑抗震设防烈度为7度，设计基本地震加速度值为0.1g；设计地震分组为第一组，建筑场地类别为Ⅱ类，本场地设计特征周期为0.35s，阻尼比为0.05。 [版权所有：http://DOC163.com]
1.2 建筑方案设计
根据使用功能及条件，确定建筑方案，进行初步设计，绘出平、立、剖面草图经指导老师修改后进行下一步设计。建筑总平面布置应考虑到和周围环境(相邻建筑、绿化及道路)的关系，要求平面布置紧凑，人流路线合理，满足防火要求，房间的采光通风及保温隔热等均需满足功能要求，建筑造型和建筑立面要求美观、大方，体现时代特色。
