四层2462平米江苏镇江市某小学教学楼设计(含CAD建筑图结构图)

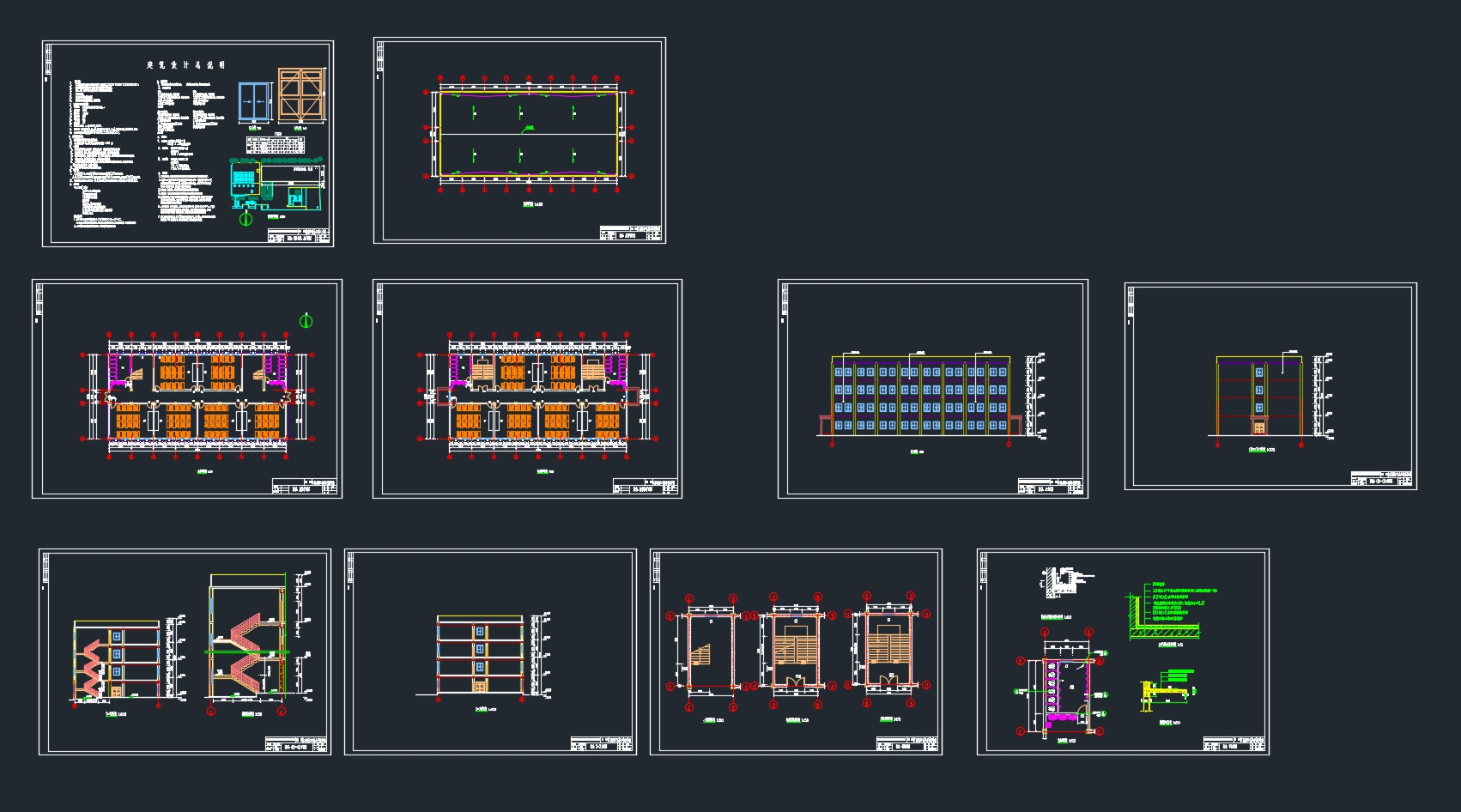

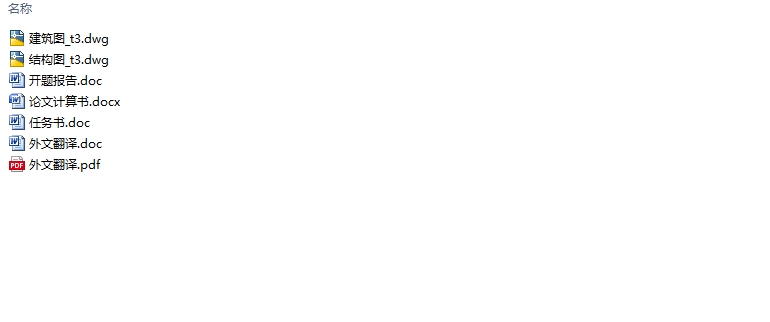

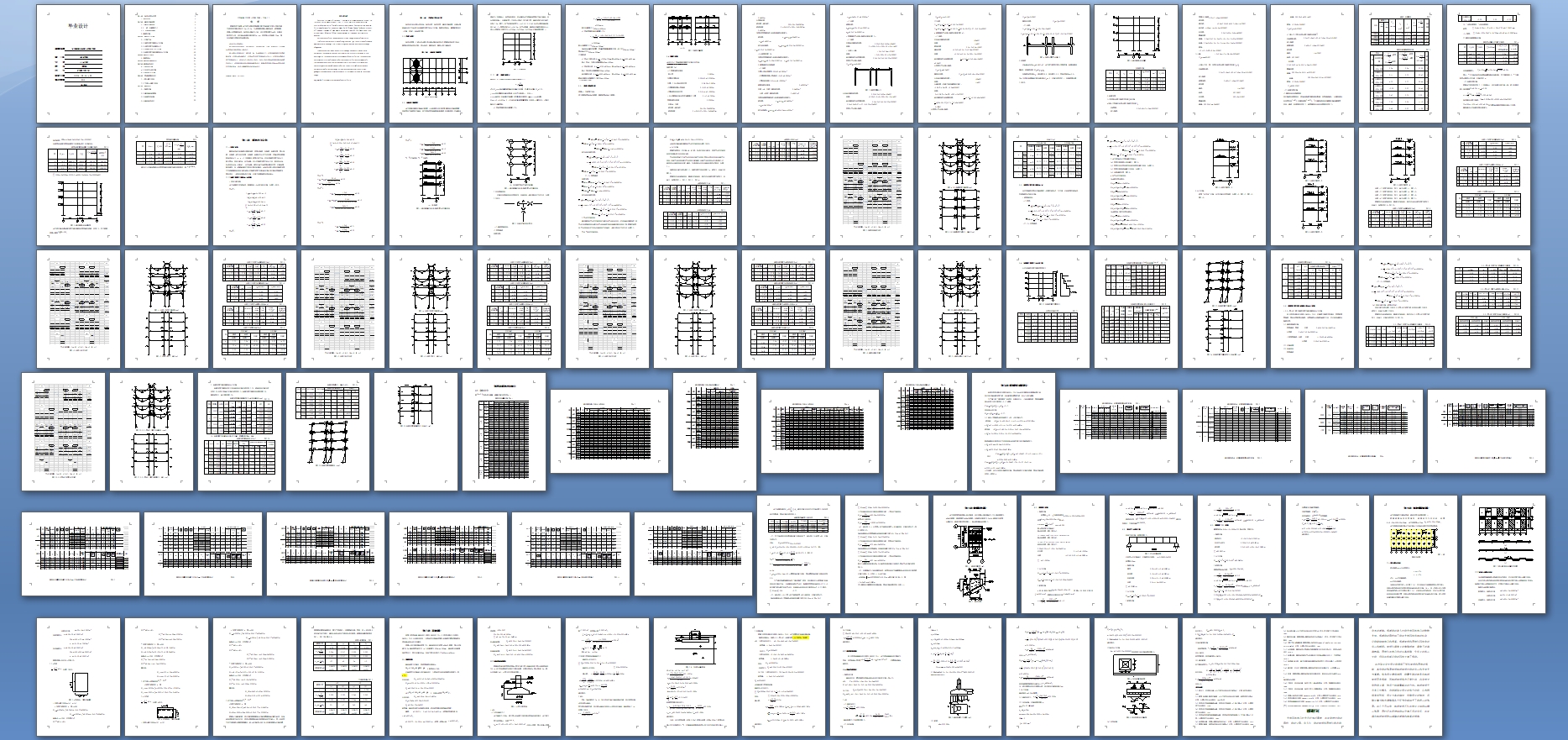

四层2462平米江苏镇江市某小学教学楼设计(含CAD建筑图结构图)(任务书,开题报告,外文翻译,论文计算书12000字,CAD建筑图9张,CAD结构图10张)
摘    要
根据建筑方案图，本工程为实际应用课题，是江苏省镇江市某小学教学楼，工程建筑平面长宽约72.5m×20.5m，为X跨钢筋混凝土框架结构，采用钢筋混凝土多层框架结构。结构安全等级为二级，设计使用年限为50年。抗震设防烈度为7度，设计基本地震加速度值为0.15g。建筑室内外高差0.25mm，室外标高即为现有自然地面标高。
该设计分为两部分：

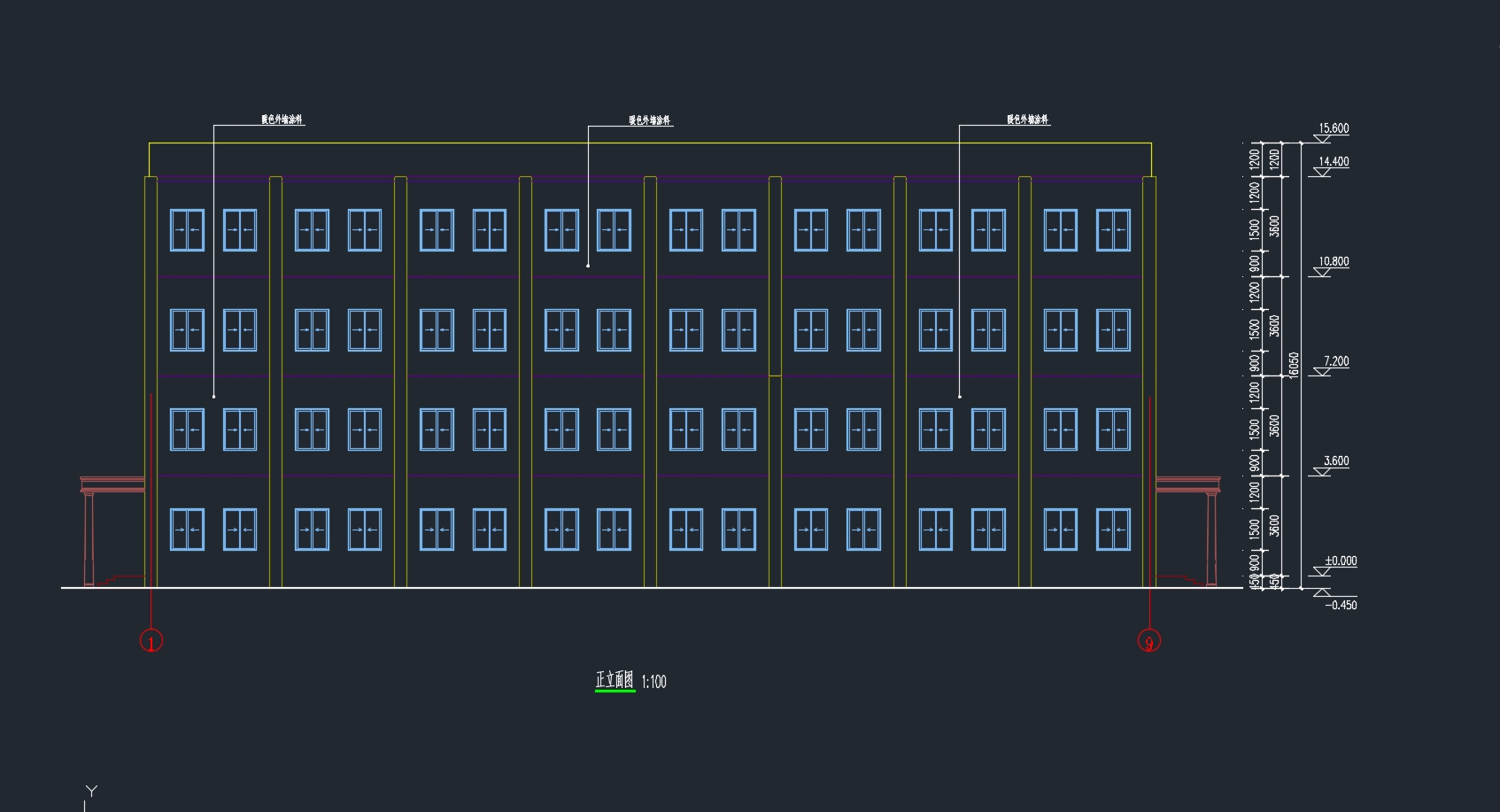

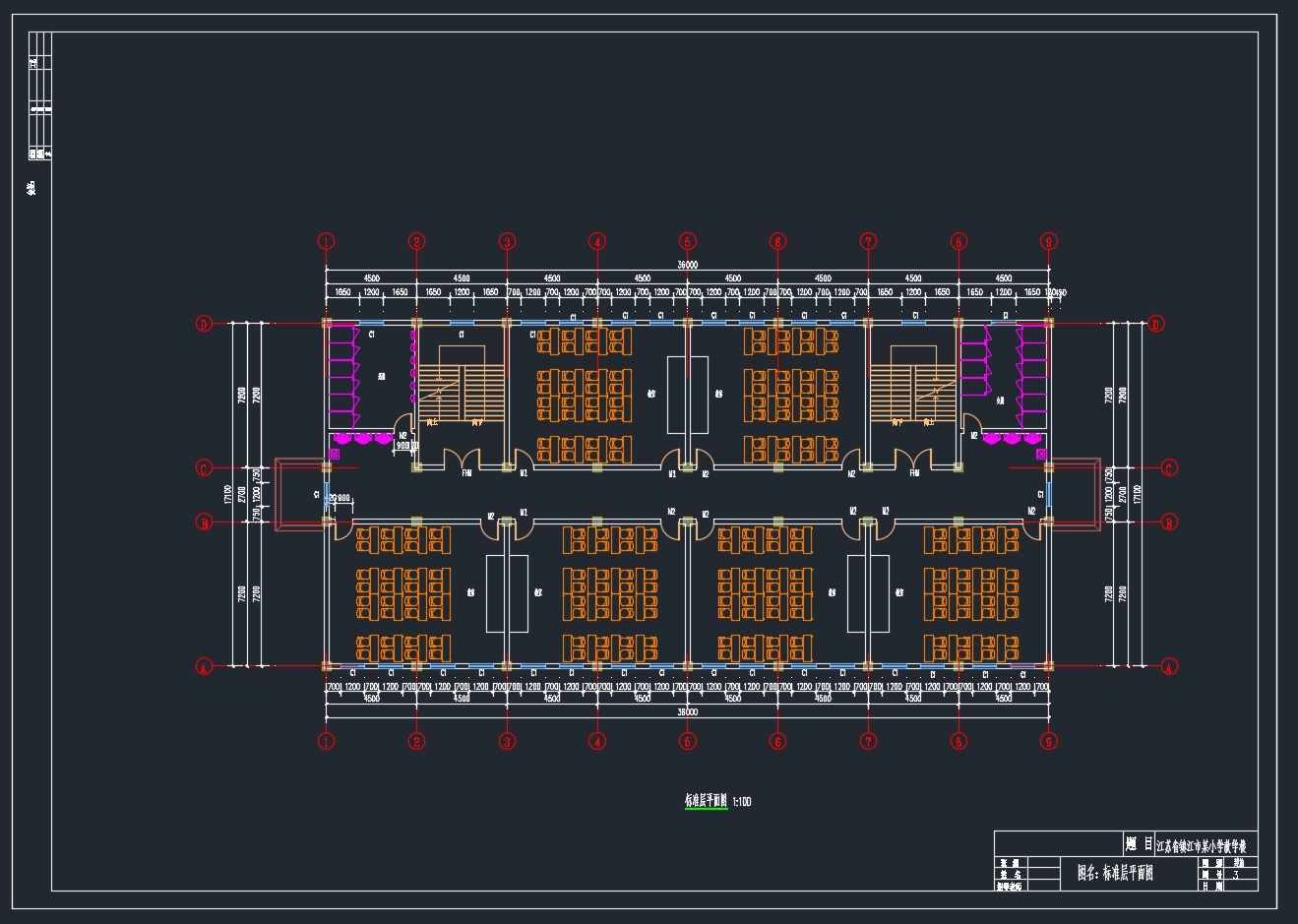

第一部分是建筑部分，总平面设计，建筑的平面、立面、剖面设计。主要解决建筑的平面布局和立面设计。
第二部分为结构设计，确定梁、板、柱的截面尺寸。计算各楼层集中风荷载标准值；计算柱的抗侧刚度，计算地震作用下结构的水平内力；计算竖向荷载作用下结构的内力，并与水平力进行内力组合；由内力组合得出的结构各构件的最不利内力，对结构各构件进行截面和配筋设计；根据建筑结构及场地地质条件确定采用桩基础，并对一榀框架进行桩基础设计。
关键词：框架；内力组合

Abstract
According to the plan of the building, the project is a practical application subject. It is. The length of the building is about 72.5m × 20.5m, which is a 3-span reinforced concrete frame structure. The reinforced concrete multi-layer frame structure is adopted. Structural safety level for thesecond, design life of 50years. Seismic fortification intensity of7 degrees, the design of basic seismic acceleration value of0.15g. Building indoor and outdoor height difference 0.25mm, outdoor elevation is the existing natural ground elevation. [资料来源：http://www.doc163.com]
For the Group C of the residential construction, design consists of two parts:
The first part is the construction of the graphic design, construction of the plane, elevation and profile design. The main building to solve the plane layout and design of legislation.
The second part is divided into structural design, set beams, plates, in the section size. Calculate wind loads on each floor of the standard calculation, in the lateral rigidity, calculated under earthquake level of internal forces; calculated under vertical load structure of the internal forces and internal forces and the level of a combination of internal forces combination drawn from the structure The most disadvantaged members of the internal forces, the structure of the component sections and reinforcement design, structure and venues under construction geological conditions set by pile foundation and framework for a Pin pile foundation design.
key words:framework; combination of internal force

结构选型与布置

结构设计的主要内容包括：结构选型、结构布置、确定计算简图，选择合理简单的设计方法进行各种荷载作用下的内力计算。荷载效应组合，截面配筋设计（计算、构造），绘制施工图。
1.1结构选型
结构选型是一个综合性问题，应选择合理的结构形式。根据结构的受力特点，常用的建筑结构形式有：混合结构、框架结构、框架—剪力墙结构
2.1 确定计算简图
本工程横向框架计算单元取图2-1中斜线部分所示范围，框架的计算简图假定底层柱下端固定于基础，按工程地质资料提供的数据查《抗震规范》可判断该场地为Ⅰ类场地土，地质条件较好，初步确定本工程基础采用柱下独立基础。挖去所有杂填土，选择第2层（含粘性土砾砂）作为持力层，基底标高为设计相对标高-2.5m（图2）。柱子的高度底层为：h1=3.9+2.5-0.5=5.9m(初步假设基础高度0.5m),二～四层柱高为h2～h3=3.9m。柱节点刚接，横梁的计算跨度取柱中心至中心间距离，三跨均为L1=7200mm、L2=2700mm、L3=7200mm。
  [资料来源：https://www.doc163.com]

目录
第一章、结构选型与布置    3
1.1结构选型    3
第二章、确定计算简图    4
2.1 确定计算简图    4
2.2   梁、柱截面尺寸    5
2.3  材料强度等级    6 [版权所有：http://DOC163.com]
2.4荷载计算    7
第三章  框架内力计算    18
3.1 计算方法    18
3.2 恒载作用下框架内力计算    19
3.3 活载作用下的框架内力    28
3.4 风荷载作用下内力计算    45
3.5 地震作用下横向框架的内力计算    48
第四章.框架内力组合    56
4.1荷载组合    56
第五章 框架梁柱截面设计    61
第六章 楼梯结构设计    74
6.1 梯段板计算    75
6.2 休息平台板计算    76
6.3 梯段梁TL1计算    77
第七章  现浇楼面板设计    79
7.1 跨中最大弯矩    79
7.2 支座中点最大弯矩    80
第八章  基础设计    85
8.1 荷载计算    85
8.2 确定基础底面积    86
8.3 地基变形验算    90
8.4 基础结构设计    90
