某高校六层4500平米宿舍楼框架结构设计(建筑,结构设计)

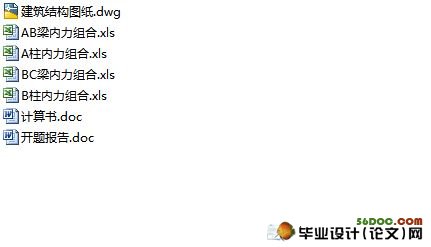

某高校六层4500平米宿舍楼框架结构设计(建筑,结构设计)(含开题报告,cad建筑图结构图15张,计算书140000字)
[摘要]
  本设计为商丘市某高校宿舍楼项目，建筑面积4468 ，使用钢筋混凝土框架结构，主体结构包括建筑设计和结构设计两部分。建筑设计包括总平面设计、立面设计和剖面设计；结构设计选取一榀框架为计算单元进行计算。
[Abstract]
   This design for the shangqiu area some university dormitory, the floor space is 4468 , uses thesteel bar concrete entire portal frame construction,the main body structure altogether issix.Design including architectural design and structural design two parts. The architectural design partially includes: Total plane design and construction plane, vertical surface,section plane design; The structural design takes in the structure a frame is the computing element.

[Key word]    Frame   architectural design   structural design

1. 工程概况
1.1设计有关资料
建筑地点：商丘市
建筑类型：六层宿舍楼，框架填充墙结构。 [资料来源：http://doc163.com]
建筑介绍：建筑面积约4500平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗使用： 大门采用不锈钢门，其它为木门，门洞尺寸为1.8m×2.4m，1.0m×2.1m；窗为塑钢窗，洞口尺寸为：1.5m×1.7m。
地质条件：经地质勘察部门确定，此建筑场地类别为二类，设防烈度为6度近震。地基土为粘性土，地基承载力特征值：fk=210kPa， 基础的形式为柱下独立基础。
风压：0.40kN/m2
雪压：0.30kN/m2
屋面活荷载：不上人屋面0.5
高度为20.5m不超过40m，以剪切变形为主，采用底部剪力法，各可变荷载的组合系数，屋面活载0.5，雪载不考虑，楼面活载2.0。
1.2 柱网与层高
本教学楼采用柱距为7.2m的内廊式小柱网，边跨为7.2m，中间跨为2.1m，层高取3.3m。
1.3 屋面及楼梯的结构选型
   屋面结构：采用现浇钢筋混凝土肋形屋盖
   楼梯结构：采用钢筋混凝土梁式楼梯
1.4 确定框架计算简图（KJ-5）
   取④轴上的一榀框架计算，假定框架柱嵌固于基础顶面，框架梁与柱刚接。
