上海某区粮食局某办公楼智能化设计(含CAD图)

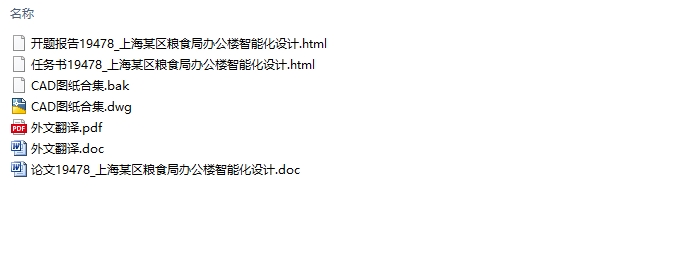

上海某区粮食局某办公楼智能化设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书20000字,CAD图纸19张)
摘  要
智能化建筑是将建筑技术与计算机技术、自然生态环境、通讯与信息处理技术、自动控制技术等先进技术相结合，它为用户提供更加舒适、安全、快捷、方便、开放的商务办公、休闲娱乐环境；实现建筑物基础的物业管理，安防管理和信息服务等方面的高度自动化；降低运行成本,实现节约能源、保护环境、提高服务质量等目标。

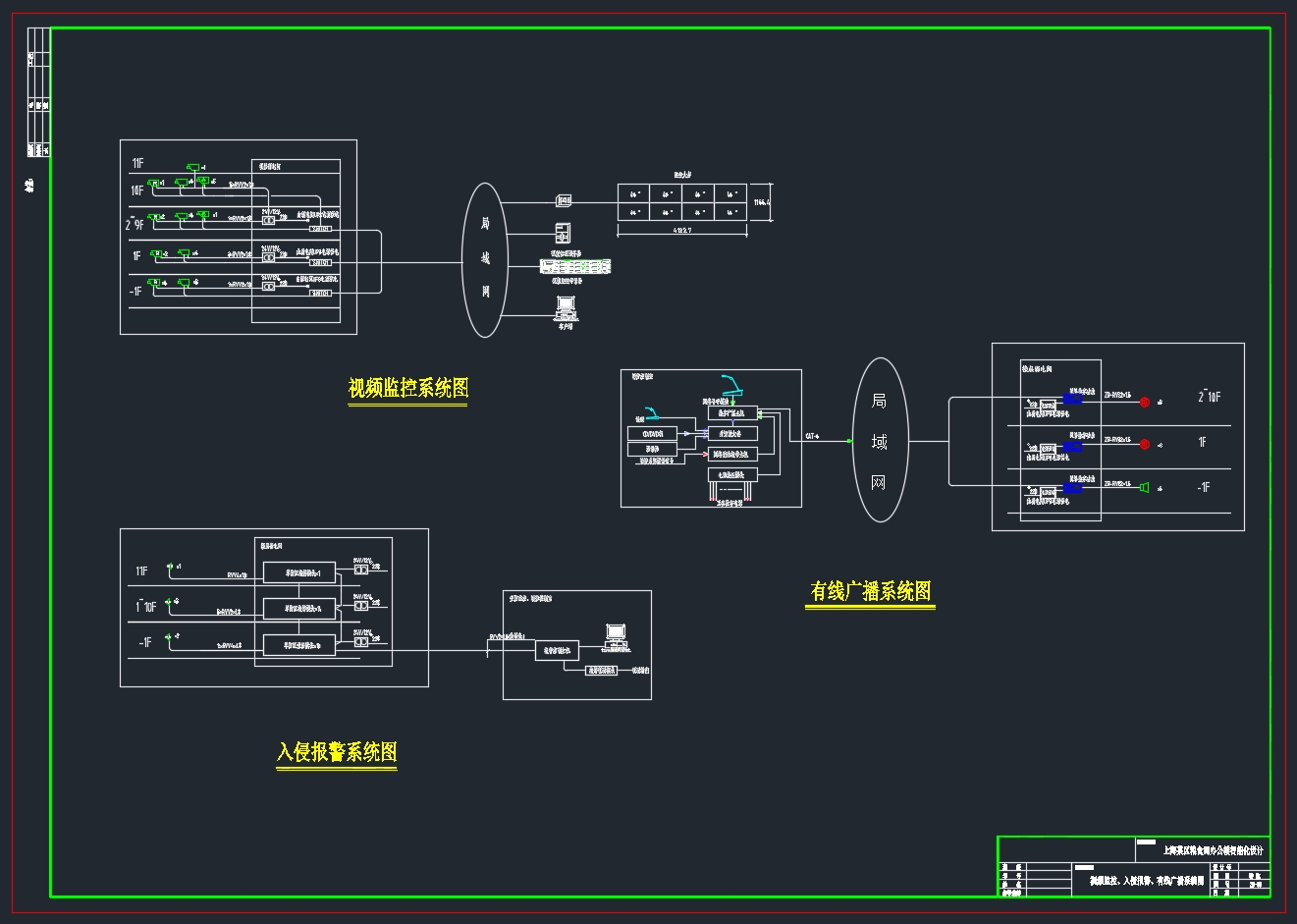

该课题是对上海某区粮食局进行弱电部分的智能化设计。火灾自动报警系统选用集中式报警系统，主要设置感烟探测器；火灾时，消防联动系统能及时联动消防泵、喷淋泵、防火阀等设备。综合布线系统主干选用8芯多模光纤，工作区选用 CAT-6 线缆，传输的信息为数据和语音。安全防范系统设置视频监控、入侵报警和门禁三个子系统。为满足社会发展需求，视频监控子系统采用全数字网络化设备；门禁子系统使用基于网络布线的门禁控制器；入侵报警子系统布置为总线模式。有线广播系统，选用数字广播主机，能满足消防广播要求。本次设计与强电，水、暖专业配合，更好地完成了智能化设计。
关键词：消防，安防，综合布线，智能化设计


Shanghai District Grain Bureau office building intelligent design
Abstract
Intelligent Building is combined with building technology，computer technology, the natural ecological environment, information processing technology, automatic control technology and other advanced technology, which provides users with a more comfortable, safe, fast, convenient access to the business office and highly automated environment;to achieve the foundation of property management,highly automated security management and information services;to reduce operating costs and to save energy, protect the environment and improve the quality of service targets.
The subject is a district of Shanghai Grain Bureau weak part of intelligent design. Automatic fire alarm system selects a centralized alarm system, the main settings are smoke detectors ; when a fire occurs, fire linkage system can timely linkage fire pumps, spray pumps, fire dampers and other equipment. Trunk cabling system chose 8-core multimode fiber optic cable and CAT-6 are selected for work space, which transfer data and voice information. Video surveillance, intrusion alarms and access control are set up for Security system . To meet the needs of social development, video monitoring subsystem uses all-digital network equipment; access control subsystem bases network cabling access controller; Intrusion Alarm System arranged to bus mode. Cable broadcast system chooses digital radio host, to meet the requirements of the fire radio. The design cooperated with strong electricity professional , water conservancy and HVAC to get a better intelligent design.

[资料来源：www.doc163.com]

Keywords: firefighting;security;cabling

3.1 火灾自动报警系统
3.1.1火灾自动报警系统概述
火灾自动报警系统是为了探测火灾发生的早期特征、产生火灾报警信号，为人员疏散、防止火灾蔓延和启动自动灭火设备提供控制与指示的消防系统。
3.1.2工程设计概况
1、使用性质、建筑物类别及耐火等级
此办公楼为二类高层建筑，耐火等级为一级。
2、消防控制室位置
消防控制中心和消防设备间设在一层。
3、人员集中场所
办公楼一层为办公室、垃圾收集间、消防控制室及门厅。二至九层为计算机房、办公室，休息厅，阳光厅。十层是办公室，休息厅，控制室和多功能厅。
4、设备选择与安装、联动控制要求
整栋大楼除配电房使用感温感烟探测器外都使用感烟探测器。每层在楼梯口显眼的地方安装声光报警器和楼层显示器。采用多线联动的是消防泵和喷淋泵，其余消防设备为总线联动。
5、应急广播与消防通信
火灾应急广播是与公共广播系统共用，火灾发生时，强行切换到消防广播的状态。手动报警按钮应该与电话线连接。消防控制室要设置消防专用电话，配电室、消防泵房，设置固定式消防对讲电话[1]。


[来源：http://www.doc163.com]

目  录
摘要    I
ABSTRACT    II
第一章 引言    1
1.1 智能化发展背景与意义    1
1.2 国内外研究现状    1
第二章 智能化建筑概述    3
2.1 智能化建筑的概念    3
2.2 上海某区粮食局办公楼概述    3
2.3本课题的内容和意义    3
2.3.1设计内容    3
2.3.2设计意义    3
2.3.3 智能化建筑发展趋势    4
第三章 火灾自动报警系统设计    5
3.1 火灾自动报警系统    5
3.1.1火灾自动报警系统概述    5
3.1.2工程设计概况    5
3.1.3相关专业情况    5

3.1.4电气消防设计方案    6
3.2 系统供电与线路敷设    18
3.2.1系统供电    18
3.2.2系统配线要求    18
第四章 有线广播系统    19
4.1 系统概述    19
4.2 需求分析    19
4.3 设计原则    19
4.3.1 传输方式    19
4.3.2 对线路损耗要求    19
4.3.3 广播系统的供电要求    19
4.3.4 传输线缆的选择    19
4.3.5 线路的敷设方式    19
4.4 系统设计    19
4.4.1 系统整体规划    19
4.4.2 系统结构    19
4.4.3 系统功能说明    20
4.4.4 扬声器的位置和数量的确定    20
第五章 安防系统设计    21
5.1 安防系统设计背景    21
5.2 系统设计思想    21
5.3视频监控子系统    22 [资料来源：Doc163.com]
5.3.1 前端摄像机布置及说明    22
5.3.2信号传输    22
5.3.3供电模式    22
5.4门禁子系统    22
5.4.1 设计原则    22
5.4.2 系统结构    23
5.4.3 系统设计    23
5.5 入侵报警子系统    23
5.5.1 系统结构    23
5.5.2 系统设计    23
第六章 办公楼综合布线系统设计    25
6.1 工程概况    25
6.1.1工程简介    25
6.1.2 工程特点    25
6.1.3 设计定位及目标    25
6.1.4 功能需求与性能要求    25
6.2 系统设计    26
6.3 综合布线系统的电源、防护和接地设计    35
6.4 综合布线系统设备的安装要求    37
6.4.1 配线设备的安装    37
6.4.2 线缆布线的要求    38
6.4.3 线缆的连接    39
第七章 结  语    40
参考文献    41
致  谢    44 [来源：http://www.doc163.com]
