南京市江宁区某保障房人才公寓电气设计(含CAD图)

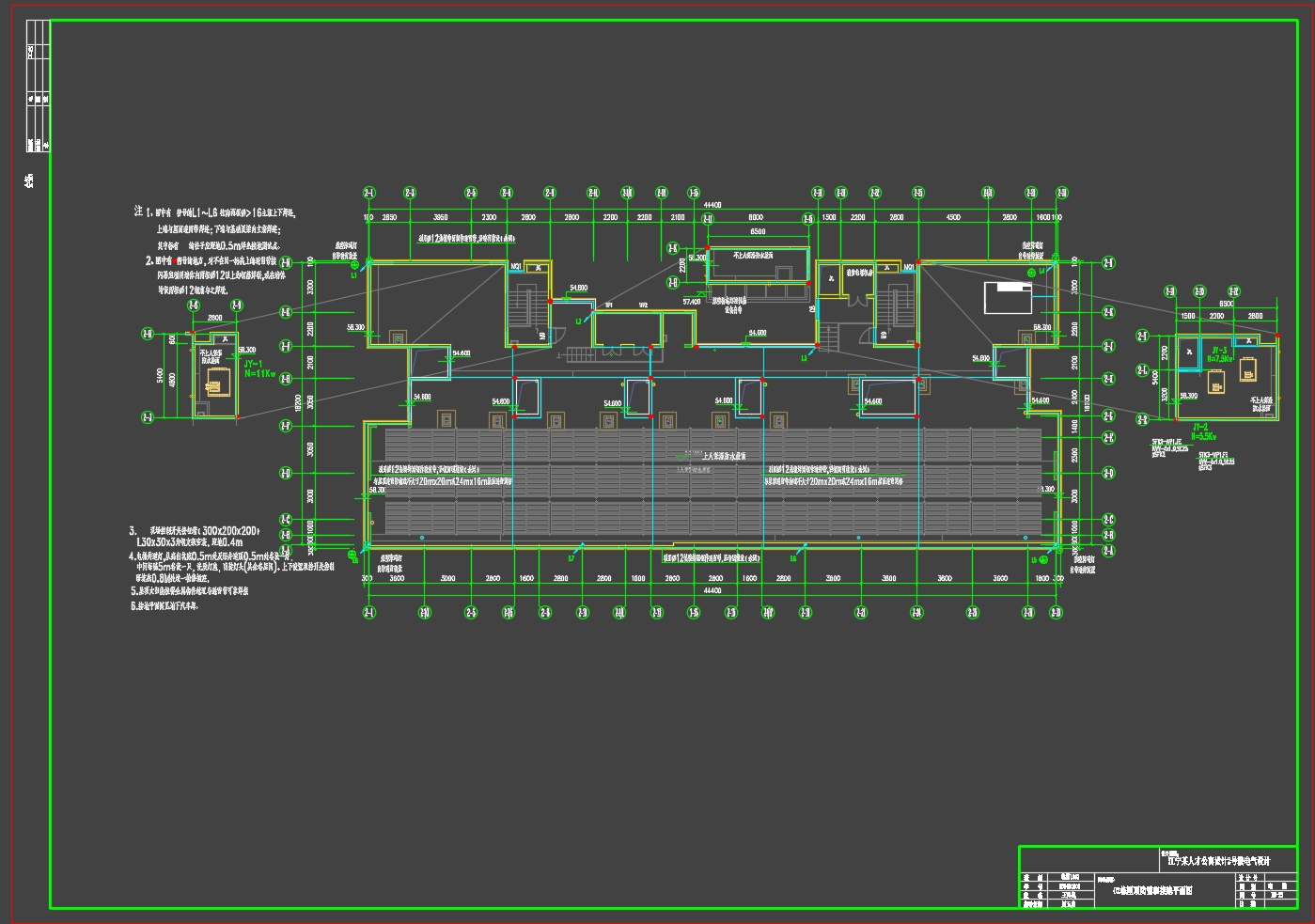

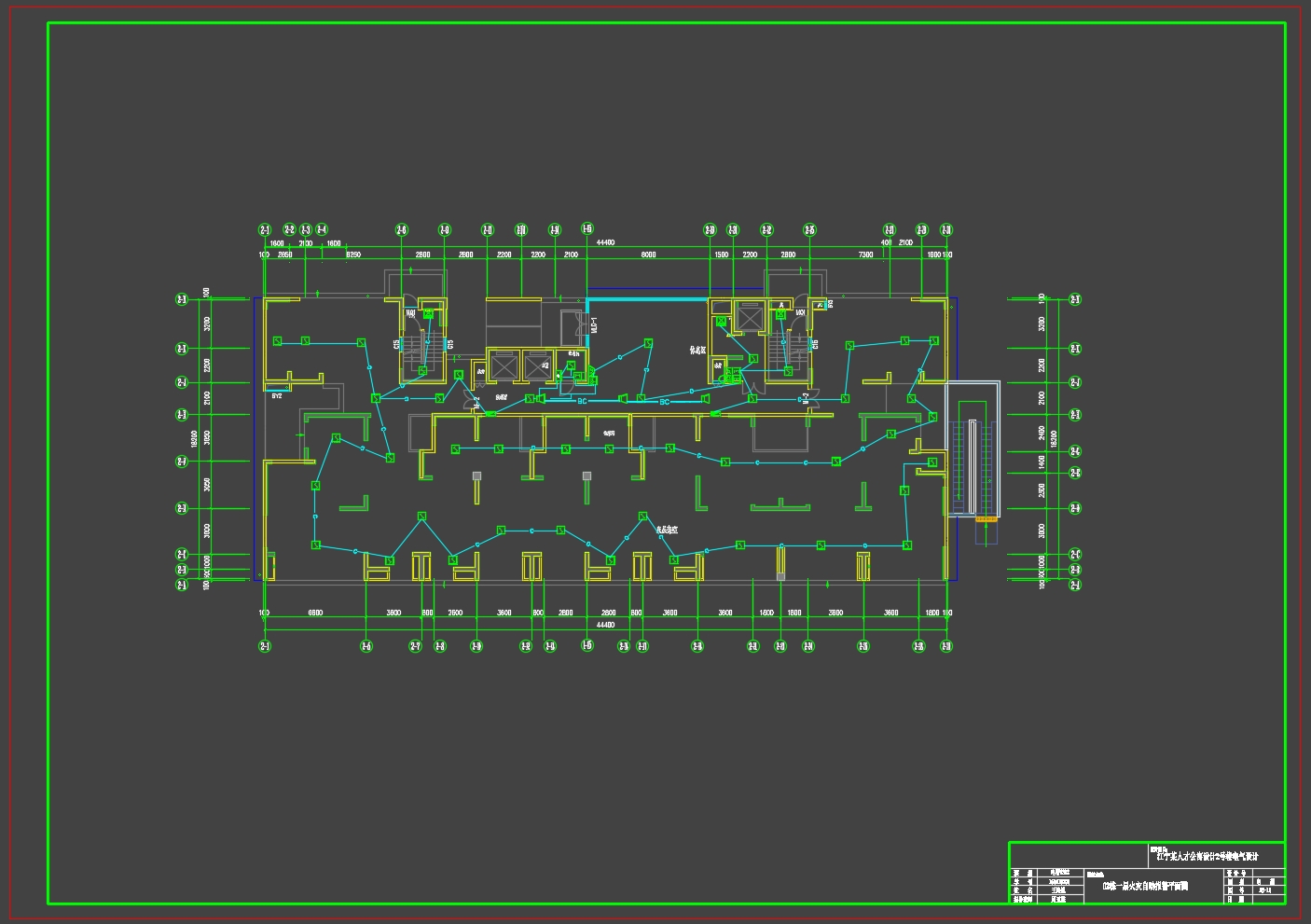

南京市江宁区某保障房人才公寓电气设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书11600字,CAD图纸21张)
摘 要
毕业设计是对江宁某人才公寓二号楼进行电气照明、火灾报警、防雷、接地设计。整个设计依据国家相关的设计规范，标准和相干专业提供的设计资料。电气照明系统设计包括光源的选择与灯具的采用，灯具数量的计算和平面布置、室内照明负荷计算、照明配电方式设计等；火灾报警系统设计主要是报警区域和探测区域的划分，火灾探测器的选择与放置，室内接线的方式等；防雷设计是根据土建筑条件确定建筑物的防雷等级进行防雷设计；接地系统根据相关要求进行功能性接地和保护性接地设计。
关键字：照明系统  火灾报警系统  防雷设计  接地系统

A talent apartment's building two in Jiangning electrical design
Abstract
Graduation design is a talent apartment's building two in Jiangning electrical design for electrical lighting, fire alarm, lightning protection, grounding design. The design is based on country-specific design specifications, standards and related professional design information provided. The design of the electric lighting system includes the selection of the light source and the use of the lamps, the calculation of the number of lamps and the layout of the lamps, the calculation of the indoor lighting load, the design of the lighting distribution mode, etc .; The fire alarm system is designed mainly for the alarm area and the detection area, The lightning protection design is based on the earth building conditions to determine the level of mine building lightning protection design; grounding system according to the relevant requirements of the functional grounding and protective grounding design. [资料来源：www.doc163.com]
Key words: lighting system fire alarm system system lightning protection design grounding system

1.1工程概述
本工程建筑物：南京市江宁区保障房。建筑总高度为53.5m，建筑总面积为11959.35m2。
1.2设计概述
本设计为江宁区某人才公寓二号楼电气设计，设计内容包括：照明系统、火灾自动报警系统、弱电系统、防雷与接地系统。
（1）照明及系统：确定照明设备的控制方法和器件；根据住宅规范，确定不同类型的房间布置的插座数量，确定插座回路；照明、插座回路，最终都将连线至户内配电箱，引线至桥架。其中卫生间、厨房插座都要作为一个单独的回路，连接到室内配电箱。
   （2）火灾自动报警系统：本工程为一级保护对象。查阅相关设计手册，选择相应的设备，进行平面布置。火灾报警系统根据住宅房屋的尺寸，选择合适的探测器。在楼梯口安放手动报警按钮，周围还要设置声、光报警器；在疏散通道，重要房间布置消防广播；在接线端子箱外设总线短路隔离器SI，确保每个短路隔离器所保护的防火设备不超过32个。在重要设备房间内，设置一个火灾报警电话，通过电话线与带火灾报警按钮的火灾电话插孔相连。最后，设计火灾报警系统图，联系平面图，考虑各个模块属性，进行设计。

[版权所有：http://DOC163.com]

（3）弱电系统：根据相关规范，了解每个房间的功能，然后进行数据点，语音点等的布置，完成一系列弱电平面图，然后绘制有线电视系统，综合布线系统，可视对讲系统。厨房因为存在可燃气体泄漏的情况，需要布置可燃气体探测器。
（4）防雷与接地系统：根据防雷规范进行屋顶防雷保护，配电箱有需要装浪涌保护器。接地措施：在每个住宅的浴室内，每层电井中，放置局部等电位体。在总箱处，放置总等电位体。
