中心大厦建筑智能化设计(含CAD图)

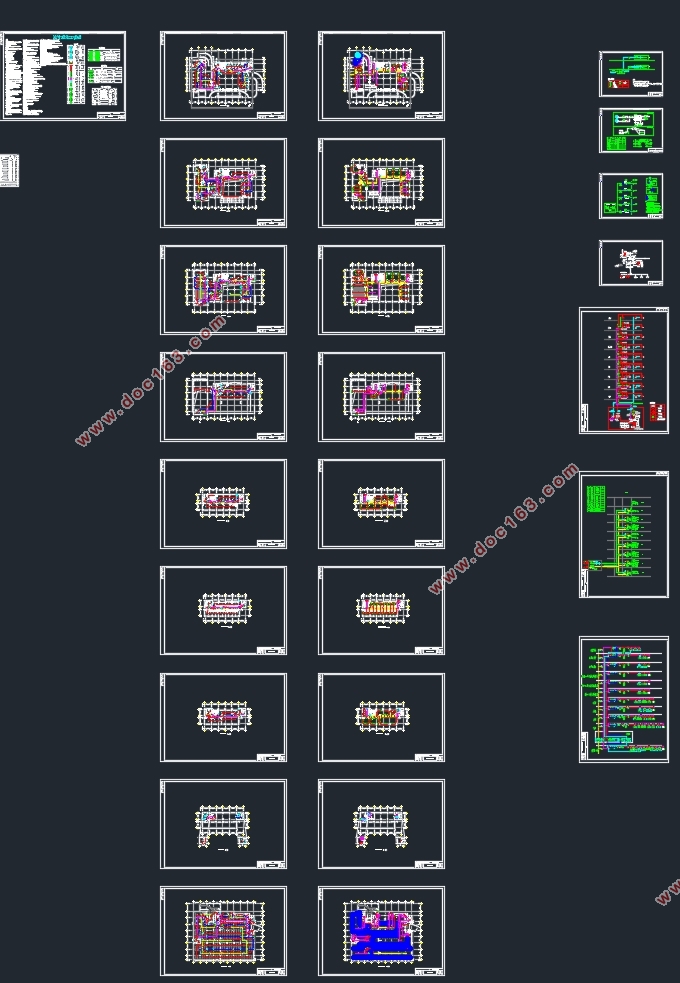

中心大厦建筑智能化设计(含CAD图)(论文计算书23000字,CAD图25张)
摘 要
本次设计以中心大厦本身为平台，辅以综合布线系统、安全防范系统、火灾自动报警及消防联动控制系统和有线电视系统等智能化系统。
本工程为办公楼，属一类民用高层建筑。综合布线系统采用六类双绞线，该系统主要包含信息接口和电话插座的布置。火灾自动报警及消防联动控制系统耐火等级为一级，采用一级负荷供电，该系统包含探测器、消防广播以及各联动设备的布置。安全防范系统的设计中包含安防监控系统设计、门禁系统设计和停车场管理系统设计等。有线电视系统采用全频道系统同轴电缆以分配-分支方式传输。
通过本次设计可以多角度观察问题和抓住工程技术的关键，了解电气设备的工艺要求。同时通过社会调研、收集资料、综合运用所学过的基础理论、专业知识和基本技能的途径去分析和解决工程技术方面的实际问题，提高综合素质。
关键词：智能化设计 综合布线 火灾报警 安全防范 有线电视
The intelligent design of the center building
Abstract
The design is based on the center of the building itself as a platform, supplemented by a integrated wiring system, security system, fire automatic alarm and fire control linkage system and cable TV system, etc. [资料来源：http://Doc163.com]
This project is a center building, belonging to the category of civil high-rise buildings. Integrated wiring system uses six kinds of twisted pair, which mainly includes the information interface and the layout of the telephone socket. Fire automatic fire alarm and fire linkage control system’s fire resistance rating is one level, and it uses a load power supply. The system contains detectors, fire radio and the linkage of the layout of the equipment. The design of the security system includes the design of the security monitoring system, access control system design and parking management system design, etc. Cable television system uses the whole channel system and coaxial cable transporting with allocate - branching.
Through the design, the problem can be multi-angle observation, the key to engineering technology can be caught and the technical requirements of electrical equipment can be understood. At the same time, through the social investigation and data collection, integrate using of the learned basic theory，professional knowledge and basic skills can be used to analyze and solve engineering practical problems, thus improving the comprehensive quality.
Keywords: intelligent design, comprehensive wiring, fire alarm, security, cable TV
1.1工程概况
此次工程为中心大厦，建筑的面积是45000平米。中心大厦地下1层，地上23层。其中包括地下停车场、办公室和员工休息室等。该建筑的办公室均为符合国际潮流的办公室，其中6～10层公司自用，11层及其以上已全部出售。大厦位于市区的中心商务区，附近有酒店等商业建筑，交通便利。
本工程设计的主要内容为：火灾自动报警及消防联动控制系统设计；综合布线系统设计；安全防范系统设计；有线电视系统设计等。按照任务要求需要完成电气施工图与电气设计说明书。其中电气施工图设计主要涉及电气设备的安装，线路和管道的敷设以及总体工程的调试。设计说明书主要包括理论计算、设备选型和指标校验等。以火灾自动报警及消防联动控制系统的设计为例，具体根据相关规范确定建筑物的防火等级和保护范围；选择型号合适的设备；根据设计要求进行联动系统设计，布置探测器、消防广播和应急电话等消防设备；确定消防供电形式，选择合适的线缆进行敷设。在本次设计中具有代表性的楼层为地下停车库、首层中心大厦大厅、第五层办公室以及机房层。
本工程旨在为用户提供一个现代化的环境空间以满足用户对现代化建筑的功能和质量需求。
[资料来源：www.doc163.com]
目录
摘 要 I
Abstract II
第一章 绪论 1
1.1工程概况 1
1.2设计依据 1
1.3设计范围 2
1.4各系统设计简介 2
1.4.1综合布线系统 2
1.4.2 安全防范系统 2
1.4.3 火灾自动报警与消防联动控制系统 2

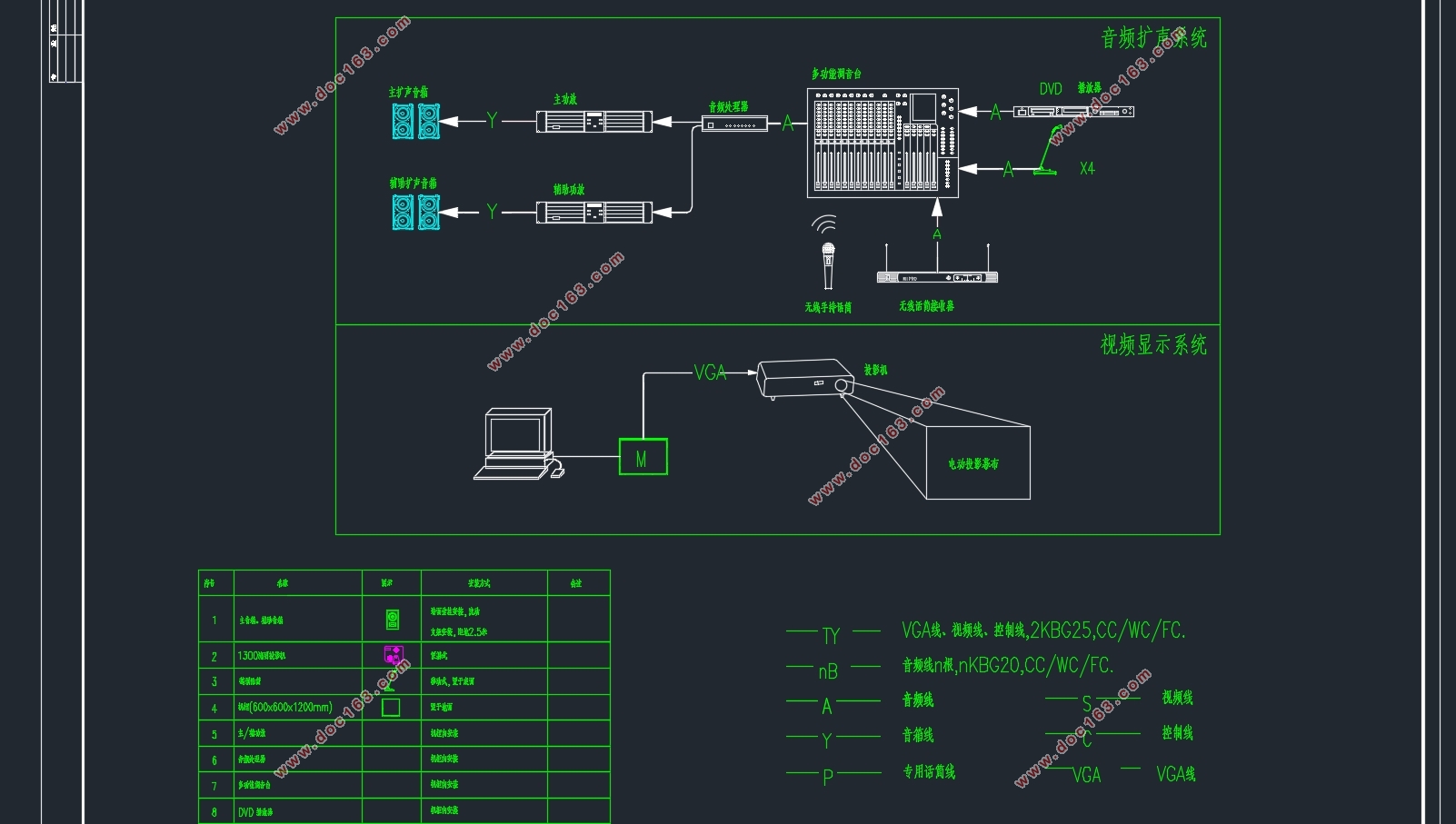

1.4.4 会议电视系统 3
1.4.5 有线电视系统 4
第二章 火灾自动报警及消防联动控制系统 5
2.1系统设计 5
2.1.1 一般规定 5
2.1.2 系统的形式和设备布置 5
2.1.3 消防控制室 5
2.1.4 火灾探测器的设置 6
2.1.5 手动报警按钮的设置 8
2.1.6 系统供电 8
2.2本工程电气消防设计方案 8
2.2.1 系统设计 8
2.2.2 消防联动设计 8
2.2.3 火灾探测器的选择和设置 9
2.2.4 消防广播设置 11 [来源：http://www.doc163.com]
2.2.5 消防专用电话设置 12
2.2.6 消防系统供电设计 12
2.2.7 电梯监视控制系统 12
2.2.8 系统配线要求 13
第三章 综合布线系统 14
3.1综合布线系统设计要素 14
3.1.1 综合布线子系统 14
3.1.2 综合布线部件的典型设置 14
3.1.3 具体配置 14
3.2综合布线设计等级 15
3.2.1 综合布线设计等级 15
3.2.2 综合布线设计等级的特点 15
3.3本工程综合布线系统设计 15
3.3.1 系统组成 15
3.3.2功能需求与性能要求 17
3.4综合布线系统的电源、防护和接地设计 18
3.4.1 配线间的环境要求 18
3.4.2 系统接地设计 19
3.5电话系统设计 20
3.5.1 电话站的位置选择 21
3.5.2 电话站的设备布置 21
第四章 安全防范系统 22
4.1工程概况 22
4.2系统设计思想 22
4.3系统方案 22
4.3.1 闭路电视监控系统 22
4.3.2 防盗报警系统 25
4.4中心控制室要求 28
4.5门禁系统设计 29
4.5.1 项目目标 29
4.5.2 设计原则 29
4.5.3 门禁系统安装 29
4.5.4 门禁管理系统功能 29
4.5.5 主要设备性能 29
4.5.6 系统注意事项 31
4.6停车场管理系统设计 31
4.6.1 建设原则 31
4.6.2 建设目标 32
4.6.3 功能特点 32
4.6.4 方案综述 32
4.6.5 主要设备 32
4.6.6 系统技术指标 33
第五章 有线电视系统 35
5.1系统概述 35 [来源：http://Doc163.com]
5.2需求分析 35
5.3设计原则 35
5.4系统设计 35
5.4.1 功能体系 35
5.4.2 系统结构 35
5.4.3 系统设计情况 36
5.5电平计算 38
5.5.1 相关数据表 38
5.5.2 干线系统各点电平计算 38
5.5.3 分配子系统各点电平的计算 39
5.6方案比较 40
结语 42
参考文献 43
致谢 45
