资料介绍:

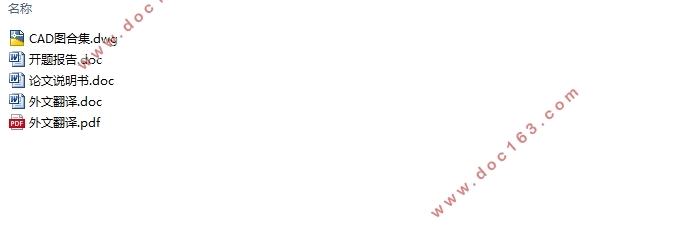

六层11655平米酒店综合楼弱电系统设计(含CAD图)(开题报告,外文翻译,论文说明书18000字,CAD图32张)
摘  要
本工程位于南京溧水县东屏湖小区,酒店综合楼6层(含一层夹层),建筑总面积11655m²,建筑标高24.0m。此次弱电设计包括火灾报警系统及消防联动系统、视频监控系统、综合布线系统、有线电视系统、有线广播系统和门禁系统。
火灾报警系统选用集中型火灾报警器,采用总线制连接,报警器安放在1层的消安控制室。探测器主要选择感烟型探测器,厨房选择感温型探测器。火灾时,要求消防联动系统能及时联动消防泵、喷淋泵、送风阀、电源切换箱等设备。有线广播系统采用公共广播兼消防广播系统,平时时候,当公共广播使用,发生火灾时候,联动通过模块强制转换,从而变为消防广播。公共广播(兼消防应急广播)机柜,落安装在消安监控室,其功率放大器内置消防应急广播内容,自带消防传输器信号座。综合布线系统主干选用6芯多模光纤,工作区选用UTP-6线缆,传输的信息为数据和语音。视频监控系统采用全数字网络化设备,视频安防监控主控设备落地安装在本楼1F消安控制室,在主要出入口和通道、值班室及重要场所等处设置摄像机。有线电视系统系统采用860MHz双向网络传输技术,终端信号电平应为68±3dBuv、图象质量不低于4级。门禁子系统使用基于网络布线的单门和双门门禁控制器。 [资料来源:https://www.doc163.com]
关键词:酒店综合楼  弱电系统  设计

Design of weak current system for hotel building
Abstract
This project is located in the East Lake District of Lishui County, Nanjing Province,Hotel Building 6 floors,The total construction area of 11655m²,Building elevation 24.0m.The weak current design includes fire alarm system and fire linkage system, video surveillance system, integrated wiring system, cable TV system, cable broadcasting system and access control system.
The fire alarm system selects the centralized fire alarm, uses the bus system to connect, the alarm is installed in the 1 levels of the security control room.The detector mainly chooses smoke detector, and the kitchen chooses temperature detector.When the fire, the fire linkage system can timely fire pump, spray pump, air valve, power switch box and other equipment.The cable broadcast system uses the public broadcast and the fire broadcast system, when the public broadcast uses, the fire time, the linkage pass through the module compulsory, thus becomes the fire broadcast.Public broadcasting (and fire emergency broadcast) cabinet, installed in the busulfan monitoring room, the power amplifier built-in fire emergency broadcast content, comes with fire signal transmitter seat.The trunk of the integrated routing system selects 6 core multimode fiber, the working area selects the UTP-6 cable, the transmission information is the data and the pronunciation.Video monitoring system adopts full digital network equipment, video security monitoring control equipment floor installed in the floor, 1F fire control room. At the main entrances and passageways, duty room and important places such as office set up the camera.The cable TV system uses 860MHZ bidirectional network transmission technology, the terminal signal level should be 68±3dBuv, the image quality is not less than 4. Access control system using a single network cabling and double access controller based on. [资料来源:http://doc163.com]
 Keywords: hotel building;weak current system;design

1.1项目概况
本工程位于南京溧水县东屏湖小区,酒店综合楼共6层(含一层夹层),建筑总面积11655m²,建筑标高24.0m。框架剪力墙结构-结构安全等级为二级,综合为一类建筑,储藏室及设备用房的火灾危险性分类:戊类。本酒店综合楼一层、二层主要功能为办公和休闲娱乐,三层至六层主要为客房。为顾客提供舒适的办公环境,娱乐环境以及住宿环境。
本酒店综合楼将建成功能齐全的酒店综合楼,将综合布线技术与建筑艺术有机结合,全面实现办公自动化、通讯自动化和管理自动化,以适应现在化信息时代的要求,为顾客提供安全、高效、健康的服务环境。
本酒店综合楼设计考虑经济,实用,先进,方便和高效。根据技术要求,高质量完成各个子系统之间的配合。还需要充分考虑它们之间的关联,提供集成的接口,最终实现整个酒店综合楼建筑信息资源的集成管理和共享。
  [资料来源:Doc163.com]

六层11655平米酒店综合楼弱电系统设计(含CAD图)
六层11655平米酒店综合楼弱电系统设计(含CAD图)
六层11655平米酒店综合楼弱电系统设计(含CAD图)
六层11655平米酒店综合楼弱电系统设计(含CAD图)
六层11655平米酒店综合楼弱电系统设计(含CAD图) [资料来源:www.doc163.com]
六层11655平米酒店综合楼弱电系统设计(含CAD图)


摘  要    I
Abstract    II
第一章 绪论    1
1.1项目概况    1
1.2设计依据    1
1.3设计范围    2
1.4各系统设计简介    2
1.4.1火灾自动报警与消防联动控制系统    2
1.4.2有线广播系统    2
1.4.4有线电视系统    3
1.4.5视频监控系统    4
1.4.6门禁系统    4
第二章 火灾自动报警系统与消防联动控制系统    5
2.1系统概述    5
2.2选择系统形式    5
2.3设计原则    5
2.4相关专业设计要求了解    5
2.5报警区域和探测区域划分    6 [来源:http://Doc163.com]
2.6火灾自动报警系统的设计    6
2.6.1系统结构    6
2.6.2探测区域内探测器的数量计算和布置    6
2.6.3计算实例    8
2.6.4手动火灾报警按钮的设置    9
2.6.5消火栓按钮设计    9
2.6.6消防专用电话系统    9
2.6.7区域显示器的设置    10
2.6.8火灾警报器的设置    10
2.7消防联动控制系统    10
2.8导线的选择和敷设方式    11
2.9设备的安装    12
2.10产品的选择    12
第三章 有线广播系统    14
3.1系统概述    14
3.2有线广播的设计原则    14
3.3有线广播的设计    15
3.3.1广播系统系统分析    15
3.3.2系统结构    15
3.3.3扬声器的位置和数量的确定    15
3.3.4扬声器的选择    16
3.3.5功率放大器的选则与布置    16

[来源:http://www.doc163.com]

3.3.6传输线缆    17
3.4方案比选    18
3.5产品选择    18
第四章 综合布线系统    20
4.1系统概述    20
4.2系统分析    20
4.3设计原则    20
4.4系统结构    21
4.5综合布线系统的设计    22
4.5.1工作区子系统    22
4.5.2配线子系统    24
4.5.3垂直干线子系统    25
4.5.4设备间子系统    26
4.5.5管理子系统    27
4.6方案比选    27
4.7产品选择    28
第五章 有线电视系统    30
5.1系统概述    30
5.2系统分析    30
5.3设计原则    30
5.4系统设计    30
5.4.1系统要求    30
5.4.2系统结构    31
5.4.3前端、干线和分配传输系统:    31 [版权所有:http://DOC163.com]
5.5用户电平的计算    33
5.5.1相关数据表    33
5.5.2干线系统各点电平计算    34
5.5.3分配子系统各点电平的计算    35
5.6方案比选    37
5.7产品选择    38
第六章 视频监控系统    39
6.1系统概述    39
6.2设计原则    39
6.3视频监控的系统设计    39
6.3.1系统构成    39
6.3.2视频监控点的布置情况    40
6.3.3主要设备的选择    41
6.3.4系统供电    41
6.3.5控制信号传输    42
6.3.6线路敷设    42
第七章 门禁系统    43
7.1系统概述    43
7.2设计原则    43
7.3门禁系统设计    43
7.3.1设计思路    43
7.3.2线路连接与敷设    44
7.3.3设备安装位置    44 [资料来源:http://www.doc163.com]
参考文献    45
致 谢    46 [资料来源:www.doc163.com]
