十一层18000平米扬州人武部大楼电气设计(附CAD电气图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

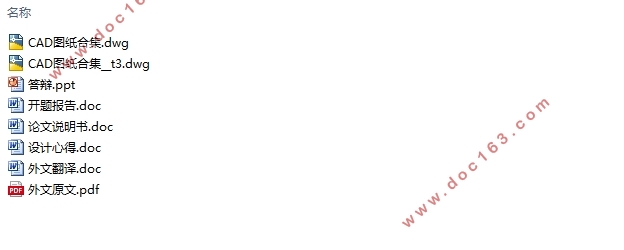

十一层18000平米扬州人武部大楼电气设计(附CAD电气图)(开题报告,外文翻译,论文说明书25000字,设计心得,CAD图纸23张,答辩PPT)
摘要
本设计主要依据相关的设计规范和标准以及有关的设计资料,结合办公楼的性质,介绍了建筑的供配电、照明以及防雷接地系统。供配电系统设计包括短路计算、负荷计算、配电设备的选择、低压配电系统的设计、供配电房的设计。变压器选用两台容量为630kVA,引入一路独立的10kV高压进线。照明系统设计包括照度和单位面积功率计算、灯具型号数量选择和布置、照明配电方式、照明负荷计算、插座布置以及确定电缆、桥架、母线等的型号、规格、确定控制和保护电器的型号、规格等;普通办公室选用T5双管格栅荧光灯,展厅选择筒灯,应急照明采用单联双控开关控制。接地系统根据相关要求进行功能性接地和保护性接地设计;防雷系统设计包括防雷接地体的设计、接地引下线的设计以及避雷网的设计。本建筑为三类防雷建筑,防雷网格不大于24x16m或20x20m,利用建筑物周围柱子主筋为引下线。
关键词:办公楼 照明 防雷接地 供配电

The Electrical Design of  Department of military Equipment of Yangzhou
Abstract
The design is mainly based on the relevant design codes and standards as well as relevant design information, combined with the nature of the office, introduced the architecture for the distribution, lighting and lightning protection and grounding systems. Supply and distribution system design includes short circuit calculation, load calculation, power distribution equipment selection, low-voltage distribution system design, supply and distribution room design. Use two transformer capacity of 630kVA, the introduction of one independent 10kV high-voltage line. Lighting system design, including calculation of illuminance and power per unit area, the number of lamps Model selection and arrangement, lighting, power distribution, lighting load calculations, layout and determine the cable outlet, bridge, bus and other models, specifications, determine the control and protection of electrical models, specifications, etc.; general office use of T5 fluorescent double tube grille, showrooms choose downlights, emergency lighting using a single joint dual-control switch control. Grounding system according to the relevant requirements for functional grounding and protective earth design; lightning protection system design, including lightning protection and grounding body design, ground deflectors design and lightning network design. The construction of three mine construction, mine mesh not larger than 24x16 or 20x20, use of the building as reinforcement around columns deflectors. [资料来源:https://www.doc163.com]
Keywords: Office building,Lighting system,Power system,Lightning protection system

1.2 工程概况
本工程建筑物:扬州人武部大楼,火灾危险性类别为丙类,耐火等级为二级,地下建筑(室)的耐火等级为一级。建筑高度为36.9米,共11层,总建筑面积:18000m2,地下室建筑面积:1500m2,为设备用房。地上为办公楼。地下室为设备房及车库,一层为展厅和厨房餐厅和消防控制室,二层为图书馆,档案室,资料室,健身房和休息室,三层为会议室,接待室和办公室,四层为办公用房和体检中心,五到十层是办公用房和会议室,地下室和一层3.6m,二层至十层层高3.6m。
1.3 设计内容
  本论文主要阐述了该办公楼各系统电气设计的设计依据、原则和方法及设计选择的结论等。论文共包括三大章内容:
1.    照明系统:主要说明光源、灯具选择,照度计算,一般照明及应急照明等内容,并依据文献[16、21]等用单位容量法进行照度计算,选择出各个房间合适的灯具数量,同时依据文献[2、4、11、20]进行应急照明设计,按照供电半径不超过30米的原则进行了照明平面设计,设计出各个供电回路及相对应的配电箱,本部分设计出图为各层照明平面图及照明负荷配电箱平面图。根据设备容量的大小、供电可靠性的要求的高低,结合电源情况、设备位置、并注意接线简单、操作维护安全等因素综合考虑来确定其配电方式。对动力设备进行了负荷计算,配电箱设计。

[资料来源:https://www.doc163.com]

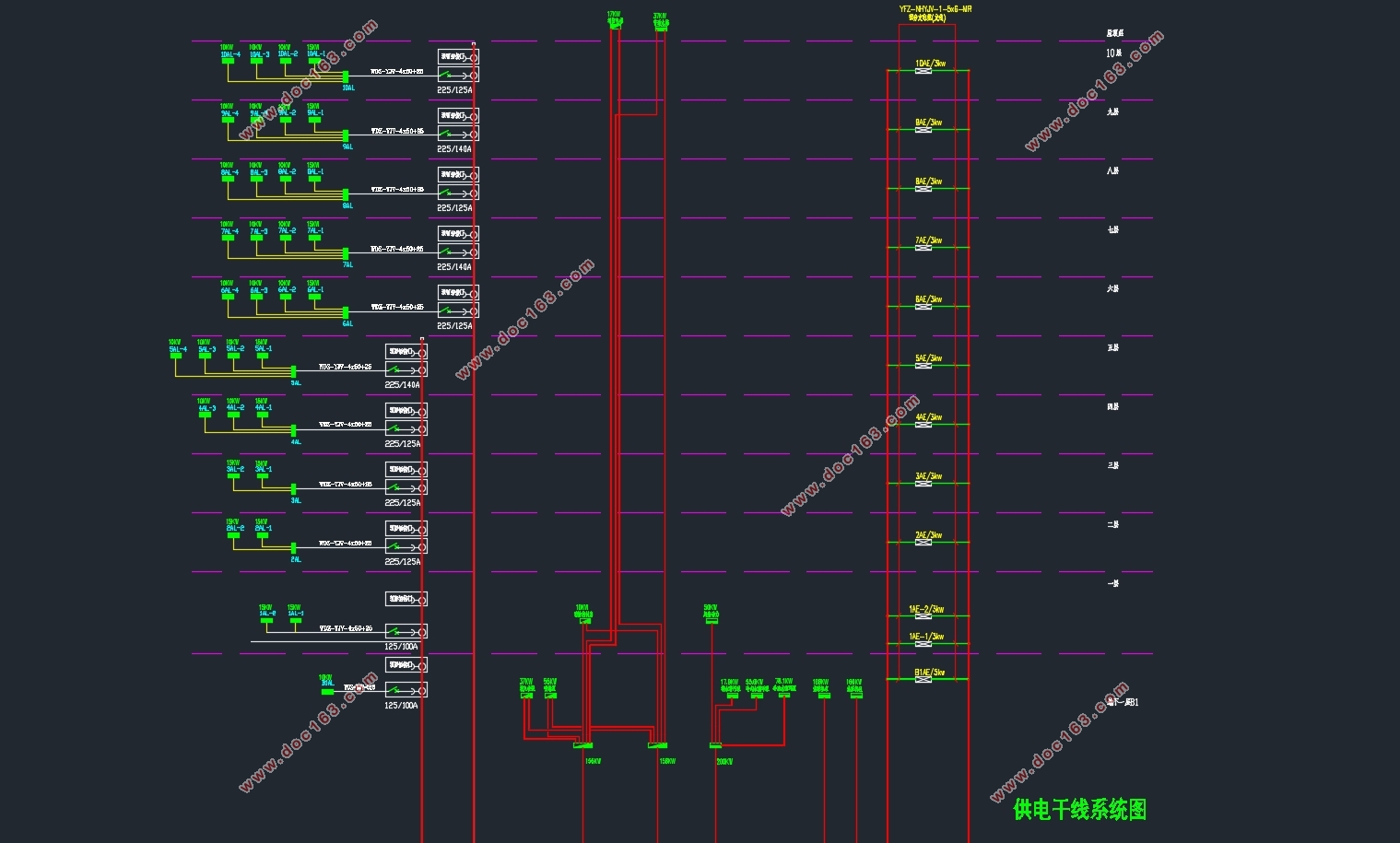

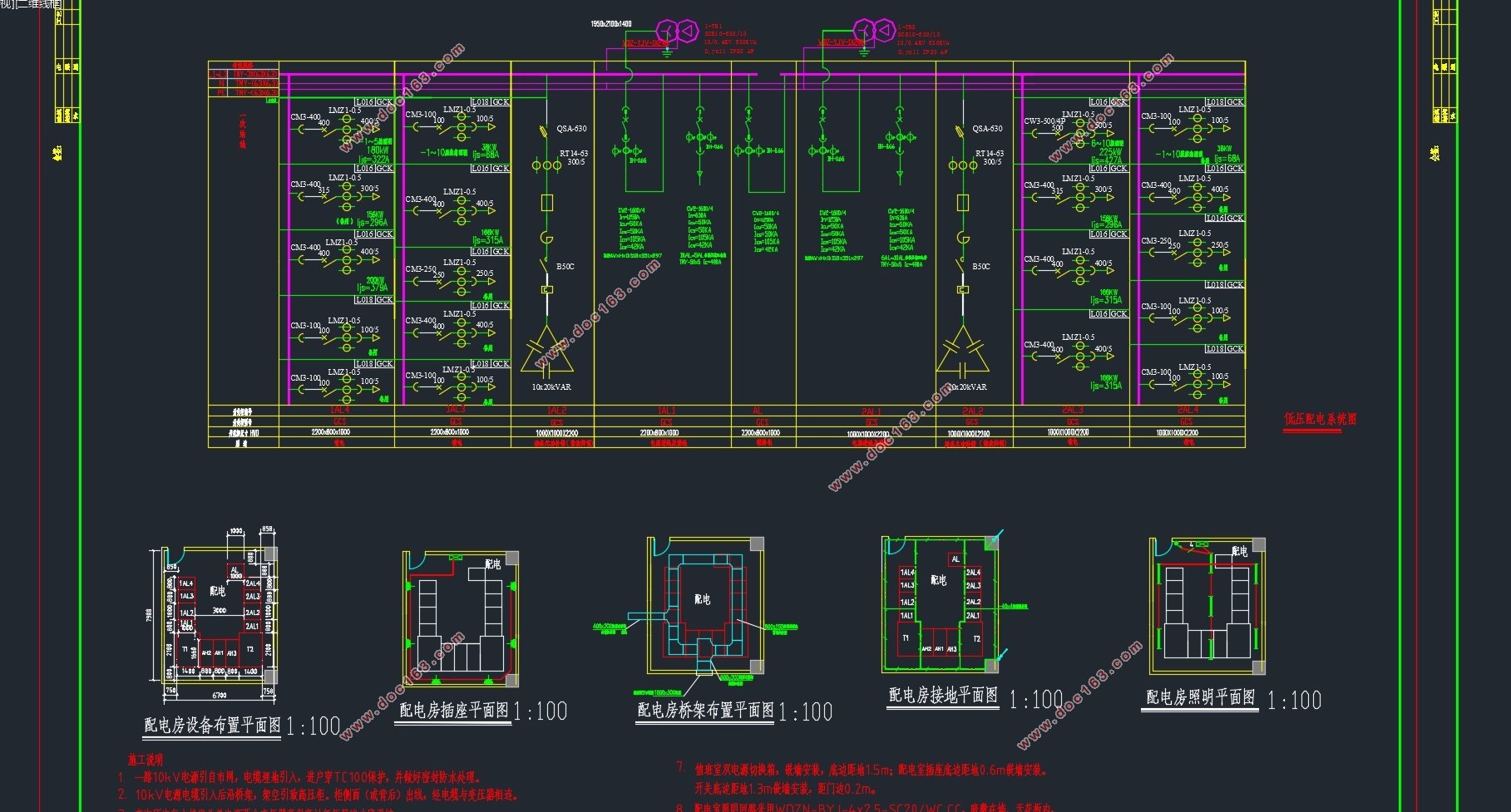

2.    供配电系统:主要说明负荷等级的划分及对应的供电要求,负荷计算以及配电方式等内容的相关原理、原则、方法等,并用单位容量法进行了负荷计算,确定各个系统照明负荷的容量、计算电流,以此选择出了断路器,导线。并依据文献[18]对负荷进行了分类,针对不同级别负荷及负荷大小采取了不同的配电方式,本部分设计包括配电系统图,配电平面图,配电室电气设备布置图。
3.    防雷接地系统:主要说明对直击雷、侧击雷、雷电感应等的防护以及接地系统的方式及具体要求等内容,并依据文献[5、10、22]结合本建筑特点,做了防直击雷 、侧击雷、感应雷设计及接地系统设计,本部分设计出图为防雷平面图和接地平面图。


[版权所有:http://DOC163.com]

十一层18000平米扬州人武部大楼电气设计(附CAD电气图)
十一层18000平米扬州人武部大楼电气设计(附CAD电气图)
十一层18000平米扬州人武部大楼电气设计(附CAD电气图)
十一层18000平米扬州人武部大楼电气设计(附CAD电气图)


目录
摘要    I

[版权所有:http://DOC163.com]

Abstract    II
第一章 绪论    1
1.1 建筑电气概况    1
1.2 工程概况    1
1.3 设计内容    1
第二章 照明系统    3
2.1 总则    3
2.2 照明光源选择    3
2.3 照明灯具选择    3
2.4 一般照明    4
2.4.1 办公照明一般设计原则    4
2.4.2 设计结果    4
2.5 应急照明    5
2.5.1 应急照明分类    5
2.5.2 应急照明灯具选择    6
2.5.3 应急照明灯具布置    6
2.5.4 应急灯具控制方式    6
2.5.5 应急电源设计    8
2.6 照明系统电气设计    11
2.6.1 照明供电方式    11
2.6.2 照明供电接地形式    11
2.7 照明计算    13
2.7.1 本工程照明器情况    13
2.7.2 照明设计标准    14 [资料来源:Doc163.com]
2.7.4 照明负荷平面布置    27
第三章  供配电系统设计    29
3.1 低压配电系统方案    29
3.1.1 负荷等级确定    29
3.1.2 配电方式确定    29
3.1.3 变压器选择    29
3.2 负荷计算    31
3.2.1 动力负荷计算    31
3.2.2 照明负荷计算    37
3.3 短路电流计算    42
3.3.1 计算短路电流的目的    42
3.3.2 短路计算的方法    43
3.3.3 标么值法计算短路电流    43
3.4 低压配电系统组成及设备选型    45
3.4.1 配电干线系统组成    45
3.4.2 变压器无功补偿    46
3.4.3 低压配电负荷分配    47
3.5 断路器的选择    48
3.5.1 低压断路器的分类    48
3.5.2 断路器的选型    48
3.5.3 断路器参数的确定    49 [资料来源:http://doc163.com]
3.6 导线电缆的选择、敷设及校验    51
3.6.1 线路的选择    51
3.6.2 线路敷设    52
3.6.3 电压损失计算    54
第四章  防雷接地系统设计    56
4.1 建筑物防雷分类    56
4.2 建筑物防雷措施    57
4.2.1 防直击雷    57
4.2.2 防雷电感应    57
4.2.3 防雷电波入侵    58
4.3 防雷接地设计    58
4.3.1 防雷等级分类计算    58
4.3.2 防雷系统设计    58
4.4 接地系统    59
结   语    61
参考文献    62
致谢    63
