和尚堡石灰石露天矿200万吨开采设计(含CAD图)

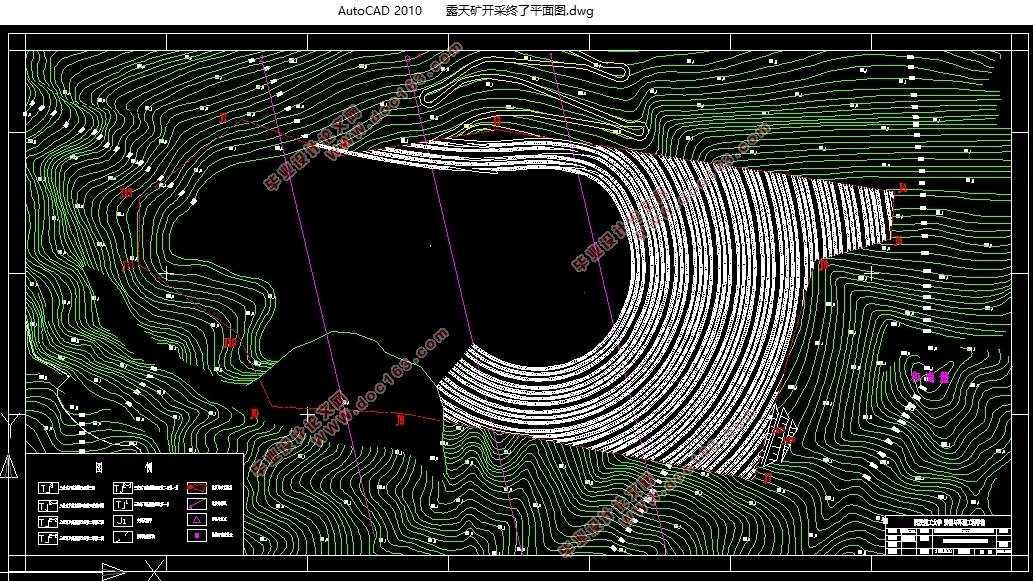

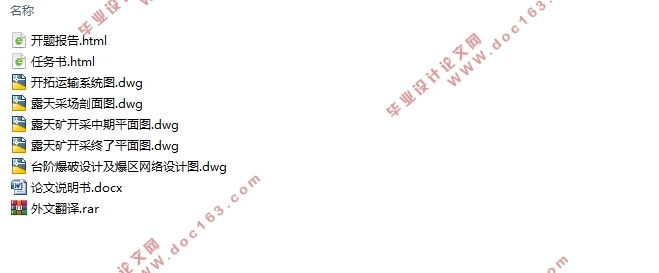

和尚堡石灰石露天矿200万吨开采设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书13000字,CAD图5张)
摘要
本设计以湖北省宜昌市某石灰石露天矿山工程地质资料为背景，依据露天矿山设计规范和矿床赋存条件，充分考虑矿山安全和环保等要求，并参考国内外相似规模的矿山采矿现状选择和确定适当的采矿参数，从而按照要求设计出一套经济上合理、技术上可行的结合实际情况利于开采的最优方案。
本设计的内容包括：设计矿床开采方案、经济合理开采境界、开拓运输系统、矿山生产能力、矿山总平面布置、开采工艺、采剥进度计划、排土场和设备选型、矿山安全和环境保护措施等。
本设计矿山年产200万吨矿石，选用公路运输开拓方式。设计的经济合理剥采比为0.5 m ³/m ³，台阶高度10m，台阶坡面角为70°。安全平台宽度为4m，清扫平台宽度为8m。露天矿境界内可采储量14206.6万吨，开采年限64.6年。
运输设备选取SH-380型自卸汽车和H101型液压挖掘机。均衡剥采比为0.11t/t。采用KQ-250型潜孔钻机进行穿孔，排间顺序起爆。
关键词：石灰石矿；开采境界；可采储量；采剥方法
Abstract
This design is based on the engineering geological data of a limestone open-pit mine in yichang city, hubei province. According to the open-pit mine design specifications and deposit occurrence conditions, the mine safety and environmental protection requirements are fully considered. In addition, appropriate mining parameters are selected and determined by referring to the mining status of similar scale mines at home and abroad.Therefore, according to the requirements, a set of economically reasonable and technically feasible optimal scheme which is beneficial to mining is designed. [来源：http://Doc163.com]
The content of the design includes: design of mineral deposit mining scheme, economic and reasonable mining boundary, development and transportation system, mine production capacity, general layout of mine, mining technology, mining and stripping schedule plan, dump and equipment selection, mine safety and environmental protection measures.
The mine has a designed annual production capacity of 200 million tons of ore. Design economical stripping ratio of 0.5m³/m³,pioneering the way for the road transport development, bench slope angle of 70°,the step height of 10m; security platform width of 4m,sweeping platform width 8m.Within the realm of open pit mineable reserves of 142,066,000 tons, recoverable life of 64.6 years.
The transportation equipment is SH-380 dump truck and H101 hydraulic excavator. The balanced stripping ratio is 0.11t/t. The KQ-250 Down-the-Hole Drill is used for drilling, row by row detonation.
Key Words：Limestone mine；open pit mining realm；mining reserves；mining and stripping method [资料来源：Doc163.com]
[资料来源：http://www.doc163.com]
目录
第1章绪论 1
[来源：http://Doc163.com]
1.1 设计的目的及意义 1
1.2 设计任务和原则 1
1.2.1 设计任务 1
1.2.2 设计原则 1
第2章矿山地质条件 2
2.1 矿区地理位置和地形 2
2.2 矿床地质条件 2
2.2.1 地层条件 2
2.2.2 矿体赋存条件及围岩特征 2
2.3 矿区水文地质条件 3
2.4 矿区构造 4
2.5 矿石储量 4
第3章露天采矿场境界设计 6
3.1 矿床开采方法的选择 6
3.2 露天采场境界的确定 6
3.2.1 露天开采境界的组成 6
3.2.2 影响露天开采境界的主要因素 6
3.2.3 开采境界设计原则 6
3.2.4 确定境界的经济指标 7
3.2.5 露天开采境界边帮参数 7
3.2.6 台阶参数 7
3.2.7 开采深度确定 7 [资料来源：http://www.doc163.com]
3.2.8 平均剥采比和开采储量计算 8
第4章露天矿床开拓运输 9
4.1 开拓运输方案选择 9
4.2 开拓方案技术经济比较 9
4.3 公路开拓运输的设计 9
4.3.1 运输线路的技术条件 9
4.3.2 运输线路布置方式 10
4.3.3 运输设备的选型 10
4.3.4 汽车数量计算 10
第5章矿山生产能力 13
5.1 矿山生产工作制度 13
5.2 按技术条件验证矿山生产能力 13
5.3 按经济合理性条件验证矿山生产能力 14
第6章采矿和剥离 15
6.1 采矿和剥离方法的确定 15
6.2 穿孔 15
6.3 钻机数量的确定 16
6.4 爆破作业 16
6.5 采装作业 19
6.5.1 采装设备的选择 19
6.5.2 采装工作面参数及工作平盘的配线方式 20 [资料来源：https://www.doc163.com]
6.5.3 挖掘机生产能力的确定 20
第7章露天矿废石排弃设计 22
7.1 排土场的选择 22
7.2 排土场的设计要素 22
7.2.1 地基坡度 22
7.2.2 阶段高度 22
7.2.3 平台宽度 22
7.2.4 排土场容积 23
7.3 排土工艺设计 23
第8章环境保护 24
8.1 矿区环境地质现状评价 24
8.2 矿山开采对环境的影响及防治措施 24
8.2.1 废石、废渣的排放和处理 24
8.2.2 粉尘、废气排入治理 24
8.2.3 污水的处理和排放 24
8.2.4 土地复垦与绿化 24
参考文献 25
致谢 26 [来源：http://Doc163.com]
