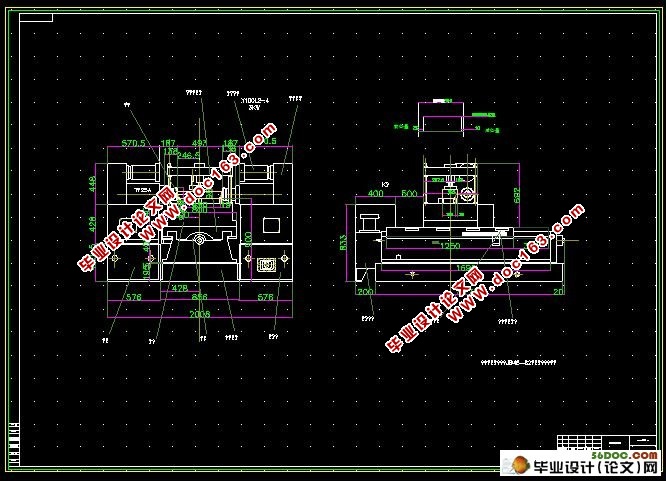

492Q型气缸盖双端面铣削组合铣床总体设计(CAD图纸4张,论文说明书10000字)
摘 要
组合机床是以系列化、标准化的通用部件为基础,配以少量专用部件组成的专用机床。它适宜于在大批、大量生产中对一种或几种类似零件的一道或几道工序进行加工。组合机床可以对工件进行多面、多主轴加工,一般是半自动的。
本设计就是组合铣床的设计。其主要用在生产线上加工汽车的气缸盖的两端面。适合大批量的生产。
本设计中采用液压传动控制,在结构上要巧妙完成动作协调。用液压系统来提供动力,进而减少工作量,提高效率,也能减少人员损伤。

关键词:
组合铣床  气缸盖  液压系统

Abstract
Combine the tool machine is an in general use parts that turn, standardizes with the series for the foundation, going together with with the appropriation tool machine that a little amount appropriation parts constitute.It is feat in in large quantity, mass production to a kind of or several category an or a few work preface of the spare parts carries on process.Combine the tool machine can carry on to the work piece to face much, many principal axises process, is a half generally automatic. [资料来源:http://Doc163.com]
This design is a design to combine the machine bed. Its use primarily in the production on-line process the both ends of the automotive cylinder cover. In keeping with the production that large quantity measures.
The origin designs the medium adoption liquid to press to spread to move the control, wanting that the handiness completes the action on the structure coordination.Presses the system to provide the motive with the liquid, then reduce the workload, lift high-efficiency, also can reduce the personnel to hurt.

Key words:
Combination machine bed      The cylinder covers
The system of hydraulic pressure

1.2明确任务书
设计一台双面组合铣床完成492Q型气缸盖端间工序加工。另附该铣床的专用夹具设计和液压系统设计。

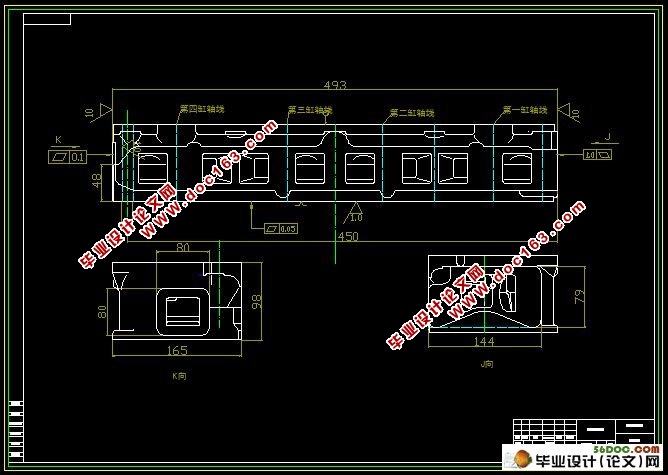

图表1为492Q气缸盖零件图,年产量100000台。
设计内容:
(1)    三图一卡设计。
(2)    夹具及液压系统设计。
(3)    设计计算说明书一份。 [资料来源:http://Doc163.com]
1.3分析原始资料
(1)如图1所示,该零件为492Q型气缸盖。从结果和形状上看属于箱体类零件。
(2)生产批量为100000台,属于大批量生产。
(3)材料为:铝合金ZL-104。硬度HB≥70。
(4)图1为零件工序图,本工序需要加工缸盖两端面,精度要求为平面度为0.1毫米,粗糙度为1.0。要求保证尺寸493±0.2,19±0.07。
  [资料来源:http://www.doc163.com]

492Q型气缸盖双端面铣削组合铣床总体设计
492Q型气缸盖双端面铣削组合铣床总体设计
492Q型气缸盖双端面铣削组合铣床总体设计
492Q型气缸盖双端面铣削组合铣床总体设计


目   录
引   言    4
1明确任务书,分析原始资料    6

[资料来源:http://www.doc163.com]

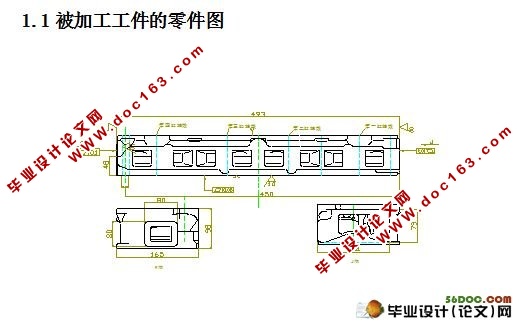

1.1被加工工件的零件图............................................... 6
