ZL50轮式装载机工作装置设计(含cad零件图和装配图)

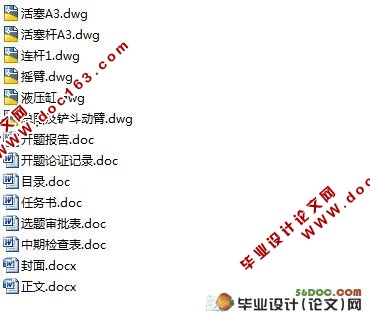

ZL50轮式装载机工作装置设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书18900字,CAD图纸8张)
摘  要：装载机属于铲土运输机械类，是一种通过安装在前端一个完整的铲斗支撑结构和连杆，随机器向前运动进行装载或挖掘，以及提升、运输和卸载的自行式机械。它广泛用于公路、铁路、建筑、水电、港口和矿山等工程建设。装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此成为工程建设中土石方施工的主要机种之一，对于加快工程建设速度，减轻劳动强度，提高工程质量，降低工程成本都发挥着重要的作用，是现代机械化施工中不可缺少的装备之一。
关键词：装载机； 机械化； 工作装置

The Design of the Wheel Loader Working Device
Abstract：Loader of soil belonging to the transport machinery，Through the installation of a front-end in a bucket full support structure and linkage, Random forward movement for loading or excavation, And the upgrading, transportation and unloading of self-propelled machinery. It widely used in highway, railway, construction, utilities, ports and mines, and other construction projects. Loader is operating speed, high efficiency, good mobility, the advantages of operating the Light, So as the construction of earth and stone in the construction of one of the main machine, speed up the construction speed and reduce labor intensity and improve quality, lower costs of the project has played an important role in the construction of a modern mechanized equipment indispensable one.

[资料来源：http://Doc163.com]

Keywords：Loader； Mechanization；Work-Equipment

装载机的主要技术性能参数
标志装载机的主要技术性能参数有铲斗容量、额定载重量、发动机额定功率、整机质量、最大行驶速度、最小转弯半径、最大牵引力、最大掘起力、最大卸载高度、卸载距离、工作装置动作三项和等。
(1)铲斗容量. 一般指铲斗的额定容量，为铲斗平装容量与堆尖部分体积之和，用 m3 表示。
(2)额定载重量.指在保证装载机稳定工作的前提下，铲斗的最大载重量，单位为  kg 。
(3)发动机额定功率.发动机额定功率又称发动机标定功率或总功率，是表明装载机作业能力的一项重要参数。发动机功率分为有效功率和总功率，有效功率是指在29°C 和746mmHg（1mmHg=133.322Pa）压力情况下，在发动机飞轮上实有的功率（也称飞轮功率）。国产装载机上所标有的功率一般指总功率，即包括发动机有效功率和风扇、燃油泵、润滑油泵、滤清器等辅助设备所消耗的功率。单位为 kw。
(4)整机质量（工作质量）.指装载机设备应有的工作装置和随机工具，加足燃油，润滑系统、液压系统和冷却系统都加足液体，并且带有规定形式和尺寸的空载铲斗和司机标定质量（75kg±3kg）时的主机质量。它关系到装载机使用的经济性、可靠性和附着性能，单位为 kg 。 [来源：http://Doc163.com]
(5)最大行驶速度.指铲斗空载，装载机行驶于坚硬的地面上，前进和后退各档能达到最大速度，它影响装载机的生产率和安排施工方案，单位为  km/h 。
(6)最小转弯半径.指自轮胎中心或后轮外侧或铲斗外侧所构成的弧线至回转中心的距离，单位为 mm 。
(7)最大牵引力.指装载机驱动轮缘上所产生的推动车轮前进的作用力。装载机的附着质量越大，则可能产生的最大牵引力越大，单位为 kN 。
(8)最大掘起力指铲斗切削刃的底面水平并高于底部基准平面20mm 时，操纵提升液压缸或转斗液压缸在铲斗切削刃最前面一点向后100mm处产生的最大向上铅垂力, 单位为 kN 。
(9)最大卸载高度. 指动壁处于最高位置，铲斗倾角为45°时，从地面到斗刃最低点之间的垂直距离，单位为 mm 。
(10)卸载距离.一般指在最大卸载高度时，从装载机本体最前面一点（包括轮胎或车架）到斗刃之间的水平距离，单位为 mm 。
(11)工作装置动作三项和.指铲斗提升、下降、卸载三项时间的总和，单位为 s 。


[资料来源：http://www.doc163.com]

目    录
摘要：    1
关键字：    1
1  绪论    2
    1.1 轮式装载机概述    2
        1.1.1 装载机简介    2

[资料来源：https://www.doc163.com]

        1.1.2 装载机的主要技术性能参数    2
        1.1.3 装载机的用途    3
2 装载机工作装置总体设计    3
    2.1 工作装置的总体结构与布置    3
    2.2 工作装置连杆机构的结构形式与特点    4
    2.3 工作装置自由度的计算    10
    2.4 工作装置总体设计    12
3  ZL50 装载机工作装置设计    12
    3.1 工作装置的设计要求    12
        3.1.1 工作装置工作性能    12
        3.1.2 对工作装置的要求    13
    3.2 铲斗设计    13
        3.2.1 铲斗的结构形式    13
        3.2.2 铲斗的分类    15 [资料来源：http://Doc163.com]
        3.2.3 铲斗断面形状和基本参数确定    16
        3.2.4 铲斗容量的计算    18
    3.3 工作装置连杆系统设计    19
       3.3.1 机构分析    19
       3.3.2 尺寸参数设计    21
       3.3.3 连杆系统运动分析    28
    3.4 工作装置静力学分析及强度校核    33
       3.4.1 静力学分析    33
       3.4.2 强度校核    35
     3.5 液压缸设计    36
       3.5.1 液压缸的类型和结构    36
       3.5.2 液压缸基本参数设计    37
结论    38 [版权所有：http://DOC163.com]
参考文献    39
致谢    40
附录    40

附录

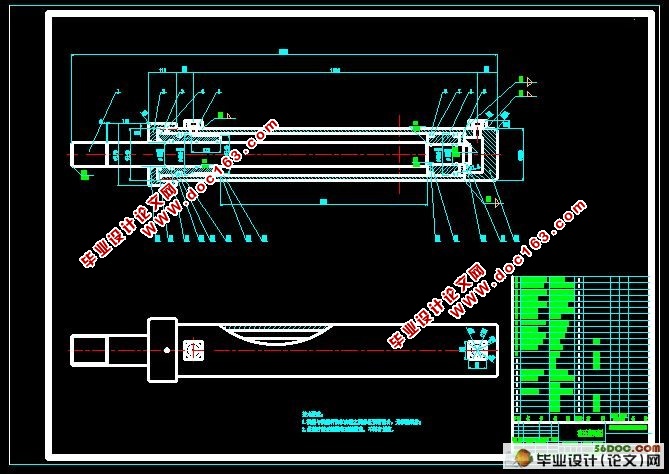

附录1：（装配图A0×1）
附录2：（零件图A1×3）
附录3：（零件图A3×4） [来源：http://www.doc163.com]
