排种器极限转速试验研究(农业机械论文)
排种器极限转速试验研究(农业机械论文)(20000字)
摘 要：为实现通过转速来调节排种器变量排种的要求，并为设计高速、高性能播种机提供理论依据，在排种性能试验台上针对一次播三行的偏心轮型孔轮式排种器进行了油菜排种极限转速试验。试验研究了排种器的排量、排种均匀性、各行排量一致性与排种转速之间的关系及该种排种器正常工作的极限转速，建立了该排种器单位时间的排量与转速的数学模型，并对排种器进行了正交试验分析。试验表明：该排种器排种排种油菜时最高转速不超过70 r/min，最低转速不低于30 r/min，在该转速范围内，其排种均匀性为13.09%~30.09%，各行排量一致性为3.28%~4.70%，单位时间的排种量与转速呈现线性关系。该结论为设计油菜高速播种机提供了试验基础，同时为进一步研究通过转速调节播种量提供了理论依据。
关键词：农业机械；数学模型；排种器；极限转速
Study of the Metering Limiting Speed
Abstract：To achieve the requirements of the variable metering through regulating the speed of the metering device and providing a theoretical basis for design high-speed, high-performance drill , for seeding performance test bed in a broadcast three lines eccentric hole wheel metering device rape seed were limiting speed test. Experiment studied the displacement metering device, seed uniformity, consistency and displacement of the line speed of the relationship between metering and metering device of the kind of speed limit normal work, established the mathematical model of the metering device per unit time emission Volume and speed, experiments show that: when the seed rape does not exceed the maximum speed of 70 r / min, the minimum speed of not less than 30 r / min, in the speed range, the seed metering can achieve the consistency of the uniformity between 30.09% to 13,09%, the consistency of the line displacement between 3.28% ~ 4.70%, the relationship of the amount of seed per unit of time and speed of presentation is line. The conclusion is designed to provide a test for rape based on high-speed drills, as well as further study of seeding rate by adjusting speed to provide a theoretical basis.
Key words：Agricultural machinery; mathematical model; metering device; limited rape
试验中对排种器的合格率和空穴率的测试使用了正交试验法，并从数据中得到极差数据，使正交试验中的三个正交对象：加种量占种子室的比例 、油菜种子的平均直径d、排种器的工作转速n对排种器合格率和空穴率的影响有个直观的表达。求出的结果为对合格率影响顺序为：加种量占种子室的比例 、油菜种子的平均直径d、排种器的工作转速n；对空穴率影响顺序为：工作转速n和排种器的工作转速n、加种量占种子室的比例 、油菜种子的平均直径d。在保证生产效率的前提条件下，应尽量使排种器的转速降低。加种量占种子室的比例的取值范围为1/2-1/3时，排种器的播种合格率和空穴率能同时达到较优的排种效果。
1 前言
精密播种机性能好坏的关键在于排种器。常用的排种器在工作时普遍存在排种脉动导致排量不均匀，伤种率高，重播、漏播的现象。针对这一情况，许多学者针对排种器的结构参数，运动参数对排种性能的影响进行了一系列的理论推导和试验研究。施祖强等研究了排种器的转速与排量的关系，得到了排种量与转速存在一定的变化趋势。刘忠军等对斜槽轮式排种器工作长度对排量的影响进行试验，得出通过调节斜槽轮长度调节播量不如调节排种器转速来调节播量的均匀性好。袁文胜等提出了通过改变播种机前进速度与排种器转速的传动比的方式来控制播种量的思路。在此我准备针对排种器排种速度与排量的数学模型的分析与建立，排种器高速排种极限转速进行研究。为此，针对湖南农业大学所研制的一次播三行的偏心轮型孔轮式排种器进行排种性能台架试验，考查该排种器在满足排种均匀性、各行排量一致性的前提下，排种量与排种器转速的关系，建立该排种器单位时间的排量与转速的数学模型，寻求在满足播种要求的前提下，该排种器的极限转速，为研究通过转速来控制排种器变量排种的要求提供理论依据，并为设计高速、高性能播种机提供试验基础。
[资料来源：www.doc163.com]
目 录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
前言……………………………………………………………………………2 [资料来源：http://Doc163.com]
2 研究的目的、意义，国内外研究现状……………………………………………2
2.1 精密排种器种类……………………………………………………3
2.2 精密排种器研究现状 ………………………………………………3
2.2.1 排种新理论的研究……………………………………………………3
2.3展望………………………………………………………………………6
2.4 国内播种机械的发展现状和发展趋势…………………………………6
[资料来源：http://Doc163.com]
2.4.1 国内播种机械的发展现状……………………………………6
2.4.2 国内几种最新精密播种机的结构和技术特点……………………8
2.4.3国内播种机械的发展趋势…………………………………………9
2.5国外播种机的现状和发展趋势………………………………10
2.5.1国外播种机发展状况……………………………………10
2.5.2国外播种机的发展趋势 ……………………………………12
3 试验原理及实验方案的拟订、比较、对比………………………………………13
[来源：http://www.doc163.com]
3.1 排种机原理…………………………………………………………13
3.2 试验方案的拟定……………………………………………………15
4 试验设备、试验方法、试验过程介绍……………………………………………16

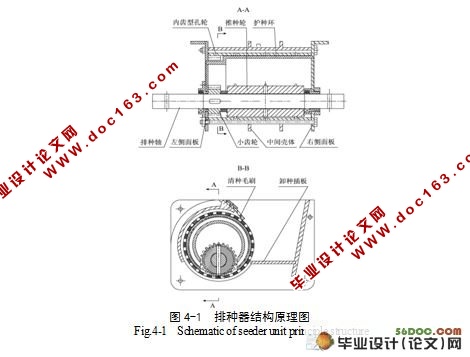

4.1 偏心轮型孔式排种器结构……………………………………………16
4.2 实验方法…………………………………………………………………18
4.3 均匀性和一致性试验得到的数据如下…………………………………20
[资料来源：http://www.doc163.com]
4.4 排种器单位时间排量与转速数据分析……………………………………21
4.5 排种器排种均匀性分析…………………………………………………23
4.6 排种器各行排量一致性分析………………………………………………31
4.7型孔列数对播量的影响…………………………………………………32
4.8 空穴率和合格率正交试验与分析…………………………………………32
4.8.1试验方法和试验因素的确定…………………………………………32
4.8.2 正交试验结果与分析………………………………………………32
5 结论与讨论 ………………………………………………………………………35
6 试验研究的创新点…………………………………………………………36
参考文献……………………………………………………………………36
致 谢…………………………………………………………………………………37
