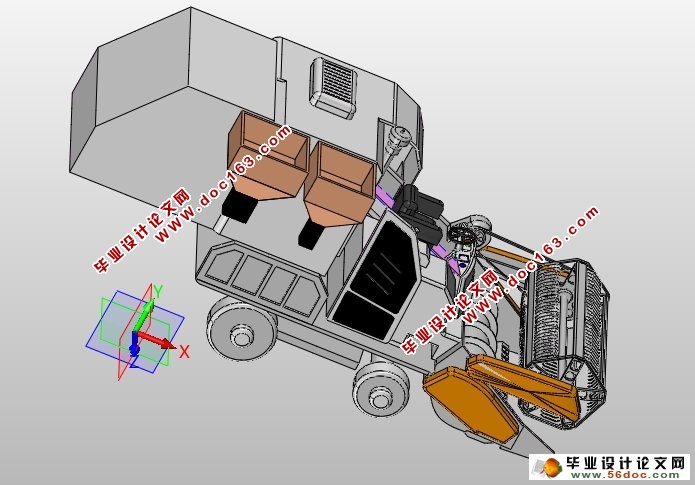

移动式大蒜联合收获机设计(农业机械)(含CAD图,UG三维图)

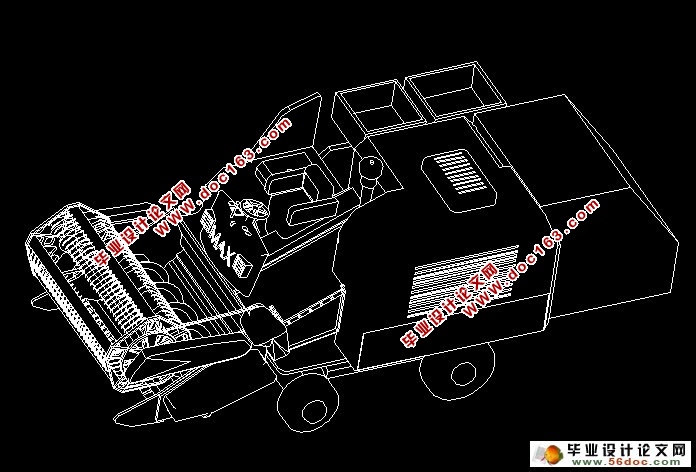

移动式大蒜联合收获机设计(农业机械)(含CAD图,UG三维图)(论文说明书12600字,CAD图纸17张,UG三维图)

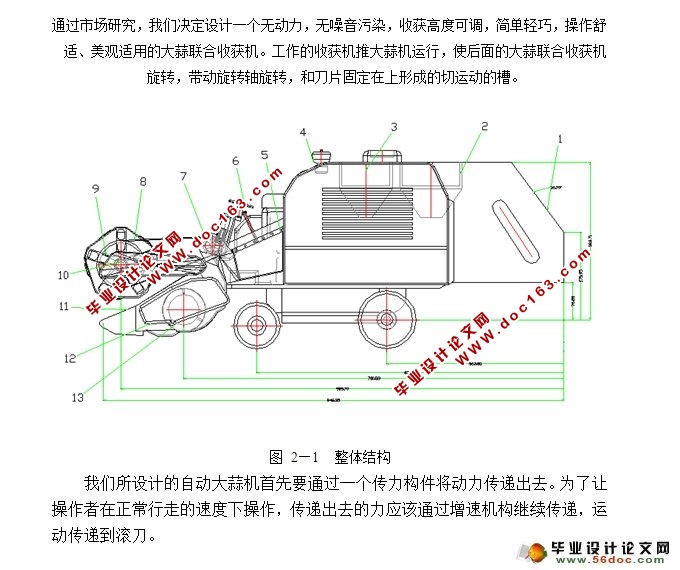

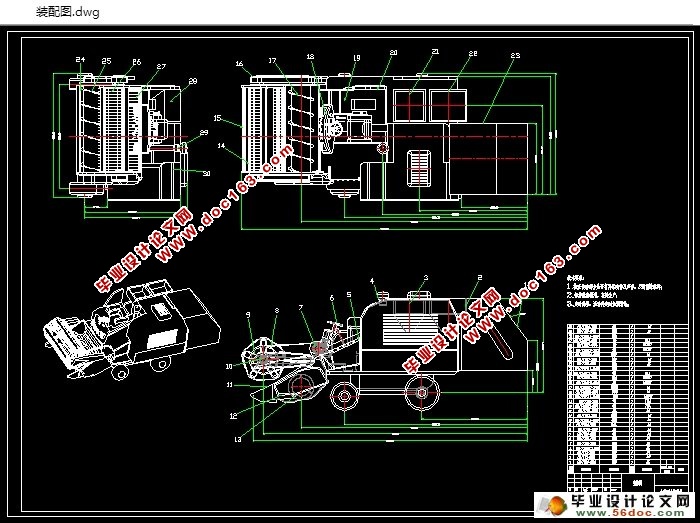

整体结构
我们所设计的自动大蒜机首先要通过一个传力构件将动力传递出去。为了让操作者在正常行走的速度下操作,传递出去的力应该通过增速机构继续传递,运动传递到滚刀。
3.1 传动零件的设计
3.1.1 齿轮机构设计
1 选定齿轮的类型,精度等级,材料以及齿数
1) 按照图2—1所示的传动方案,因为齿轮受轴向力很小,故选用直齿圆柱齿轮传动,制作比较简单可以降低成本。
2) 该大蒜机工作时的速度较低,所以选择8级精度(GB10095-88)。
3) 材料选择。由轮齿的失效形式可知,设计齿轮时,应该使齿面具有较高的抗磨损、抗点蚀、抗胶合以及抗塑性变形的能力,而齿根要有较高的抗折断的能力。因此,对齿轮的材料性能基本要求为:齿面要硬、齿芯要韧。一般齿轮材料有钢,铸铁,以及非金属材料。
