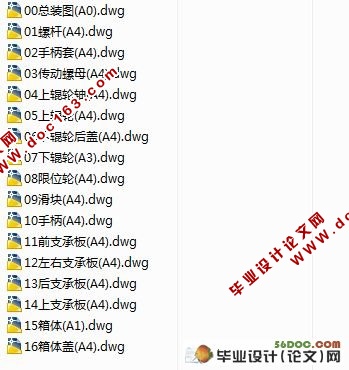

法兰成型机的总体设计(CAD图纸和PROE三维)

法兰成型机的总体设计(任务书+幻灯片ppt+cad图纸+proe+论文说明书11000字)
摘    要
本设计是关于法兰成型机（又名对称式三辊卷圆机）的总体设计，主要对卷圆机上下辊轮、压下装置以及卷圆机的总体进行设计和计算。
卷圆机结构型式为三辊对称式，在该结构中上辊下压提供压力，两下辊做旋转运动，为卷制板材提供扭矩。该机是将各种型材卷制成法兰和圆环的一种高质量、高效益的卷圆装置，具有结构紧凑、操作简便、寿命长、噪声小、一机多用、质优价廉等优点，是工厂实现机械化生产的配套设备，该设备的上市可以大大减轻工人的劳动强度，提高企业生产效益。

关键词：法兰成型机；卷圆机；卷制；塑性变形

Abstract: This design is about flange machine (three rollers symmetrical type roll round the overall design of machine), mainly to roll on the circle next roller, pressing device and roll machine design and calculation of the overall.
Roll machine athreeroller symmetrical structure, in the upper roller press structure provides pressure, the two lower rollers make rotation, top provide torque. This machine is made of various profiles will roll ring flange and a high quality, high benefit rolls round device, with compact structure, easy operation, low noise, long service life, high quality and reasonable price multi-usage, etc, and is realized mechanization production factory, this equipment facilities listed can greatly reduce the labor intensity, improve production efficiency.

[资料来源：http://Doc163.com]

[资料来源：Doc163.com]
目  录
第一章 绪 论    - 1 -
1．1 设计任务    - 1 -
1．2 国内外发展现状    - 1 -
1.2.1 国外发展现状    - 1 -
1.2.2 国内发展现状    - 2 -
1．3 本课程来源    - 2 -
第二章 法兰成型机工作方案的选择    - 3 -
2．1 法兰成型方案的确定    - 3 -
2．2法兰卷制成型方式的选择    - 3 -
第三章 传动方案及总体结构的设计    - 5 -
3．1 传动方案的设计    - 5 -

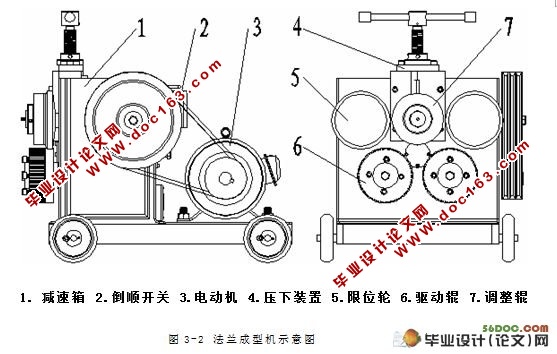

3．2 法兰成型机总体结构的设计    - 5 -
第四章 力学分析与主参数的确定    - 6 -
4．1 卷圆的工艺过程分析    - 6 -
4．2 卷圆过程中的力学分析    - 6 -
4．3 工作辊轮的设计    - 6 -
4.3.1三辊轮受力情况分析    - 6 -
4.3.2 法兰成型机的主参数的确定    - 7 -
第五章 压下装置的设计    - 8 - [资料来源：Doc163.com]
5．1 卷圆成型直径与标尺刻度的关系    - 8 -

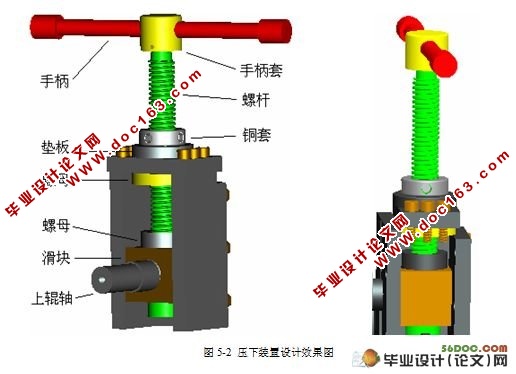

5．2 压下装置的设计    - 9 -
5．3 上辊轮轴的设计    - 10 -
5.3.1 轴的材料及结构的确定    - 10 -
5.3.2 轴的受力分析    - 11 -
5.3.3 校核轴的强度    - 12 -
5．4 螺旋传动设计    - 12 -
第六章 其它各主要零部件的设计及选用    - 14 -

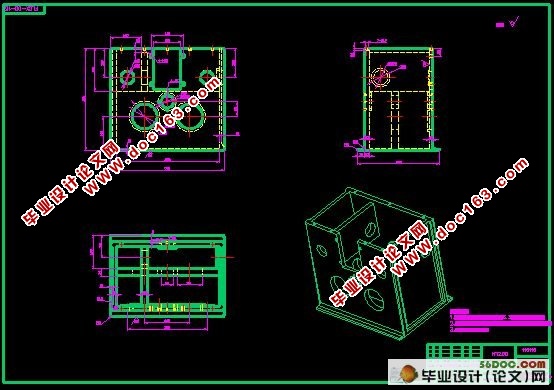

6．1 箱体的设计    - 14 -
6．2 “五大轮”的设计    - 15 -
6．3 各主要部件的选用    - 15 -
第七章 法兰成型机的主要技术参数    - 16 -
第八章 设备的使用及其保养    - 17 -
8．1 设备使用注意事项    - 17 -
8．2 设备的润滑和保养    - 17 -
总结    - 17 -
参考文献    - 18 -
致谢    - 19 - [资料来源：www.doc163.com]
