50吨双梁龙门起重机金属结构设计(附答辩记录)
摘 要
龙门起重机是提高装卸作业效率、减轻工人劳动强度、用途十分广泛的大型起重设备。在铁路货场、港口码头装卸集装箱，在水电站起吊大坝闸门，在建筑工地进行施工作业，在贮木场堆积木材等都得到了广泛的应用。
根据要求和用途不同，龙门起重机的参数、规格和结构形式也是各式各样。由于偏轨箱形龙门起重机具有许多优点，目前，国内外生产的龙门起重机以偏轨箱形龙门起重机居多，本论文主要研究偏轨箱形龙门起重机金属结构的设计计算，按照《起重机设计规范》规定的载荷组合，分析起重机的受力情况，计算起重机承受的自重载荷、起升载荷、水平惯性载荷、起重机运行时的风载荷等，并将上述各种载荷分为垂直载荷和水平载荷计算主梁所受的内力。根据相应的计算结果校核主梁危险截面（即小车位于跨中时的跨中截面和小车位于有效悬臂端时的支座截面）的强度、刚度及稳定性，从而判断该主梁结构的是否满足设计要求。
本论文以实际结构为例，对起重机结构系统进行了详细的分析计算，可为起重机相关的设计提供一定的辅助和参考作用。
关键词：龙门起重机，金属结构，主梁，支腿
设计要求：
1.能提升重物并使重物沿水平方向移动，即起重机能够提升重物一道水平面内不同的地点，而不像升降机只是一种提升机械。门式起重机的承重梁不是支撑在像桥式起重机的高架牵引箱上，而是支撑在能在地面钢轨上行驶的行走箱上。这样，可以在露天的场地行动自如。 [来源：http://Doc163.com]
2.双梁龙门起重机适用于工矿企业、车站、港口、露天仓库及物资部门的货场等，在固定跨距间对各种物料进行装卸及起重搬运工作。

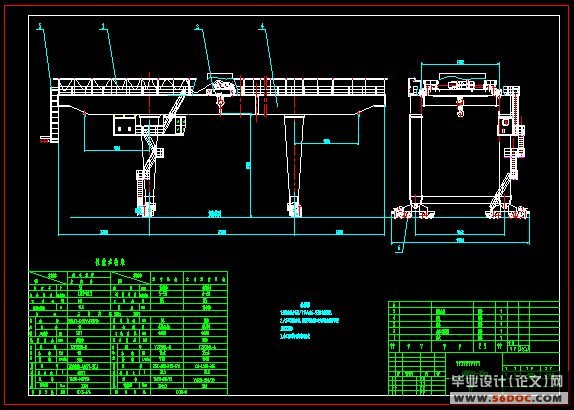

3.本起重机由电器设备、小车、大车运行机构、门架四大部分组成。按工作繁忙程度和载荷状态分为轻级、中级、重级、特种级四种。标准电源为三相交流、50赫、380伏，电源线为架空滑线、电缆两种。本论文设计的起重机是一台50T-35m，U型变频，箱形双主梁集装箱龙门起重机总起重量50T，吊具以下起重量为50T，全长59m，跨度35m,有效悬臂9m，工作级别A5。
[资料来源：http://doc163.com]
目 录 13200字
1 绪论 1
1.1题目背景及论文意义 1
1.2起重机械概述 1
1.3起重机的金属结构 2
1.4起重机械发展前景 3
2 起重机金属结构的计算载荷 5
2.1金属结构计算载荷的分类和组合 5
2.2 起重机金属结构各种载荷计算 6
3 主梁结构计算 11
3.1主梁内力分析 11
3.2 主梁强度校核 17
3.3主梁刚度校核 22
3.4主梁局部稳定性校核 24
4支腿设计计算 28
4.1 支腿截面选择 28
4.2 支腿内力分析 29
[资料来源：http://www.doc163.com]
4.3支腿强度校核 35
4.4 支腿整体稳定性分析 37
5 结论 40
致 谢 41
参考文献 42
参考文献
[1] 王金诺,于兰峰.起重运输机金属结构.北京:中国铁道出版社,2002
[2] 张质文,虞和谦,王金诺,包起帆.起重机设计手册.北京:中国铁道出版社,1998
[3] 起重机设计手册编写组.起重机设计手册.北京:机械工业出版社,1980
[4] 西南交通大学起重教研室编.龙门起重机.北京:人民铁道出版社,1978
[5] 徐克晋.金属结构.北京:机械工业出版社,1993
[6] 李庆华.材料力学.四川:西南交通大学出版社,1994
[7] 杨达夫.金属结构设计.北京:水利电力出版社,1979
[8] 刘涛,杨凤鹏.精通ANSYS.北京：清华大学出版社，2002
[9] 龚曙光,罗显光.ANSYS基础应用及范例解析.北京:机械工业出版社,2003.
[10] 博弈创作室.ANSYS 7.0基础教程与实例详解.北京:中国水利水电出版社,2004.
[11] 洪庆章,刘清吉,郭嘉源. ANSYS 7.0教学范例. 北京:中国铁道出版社,2003.
[版权所有：http://DOC163.com]
[12] 陈国璋，孙桂林同编.集装箱龙门起重机.北京:中国铁道出版社,1983.6
[13] 陈国璋等著.起重机计算实例.北京:中国铁道出版社,1985.12
[14] 陈道南，盛汉中主编.起重机课程设计.北京:冶金工业出版社,1983.11
[15] 徐克晋主编.金属结构.北京:机械工业出版社,1993.5
[16] 高秀华;王云超;李国忠.金属结构.北京:化学工业出版社,2006.4
[17] 屈钧利;韩江水.工程结构的有限元方法.西安:西北工业大学出版社,2004
[18] 赵汝嘉编.机械结构有限元分析.西安:西安交通大学出版社,1990.3
[19] 许尚贤编.机械设计中的有限元法.北京:高等教育出版社,1992.7
