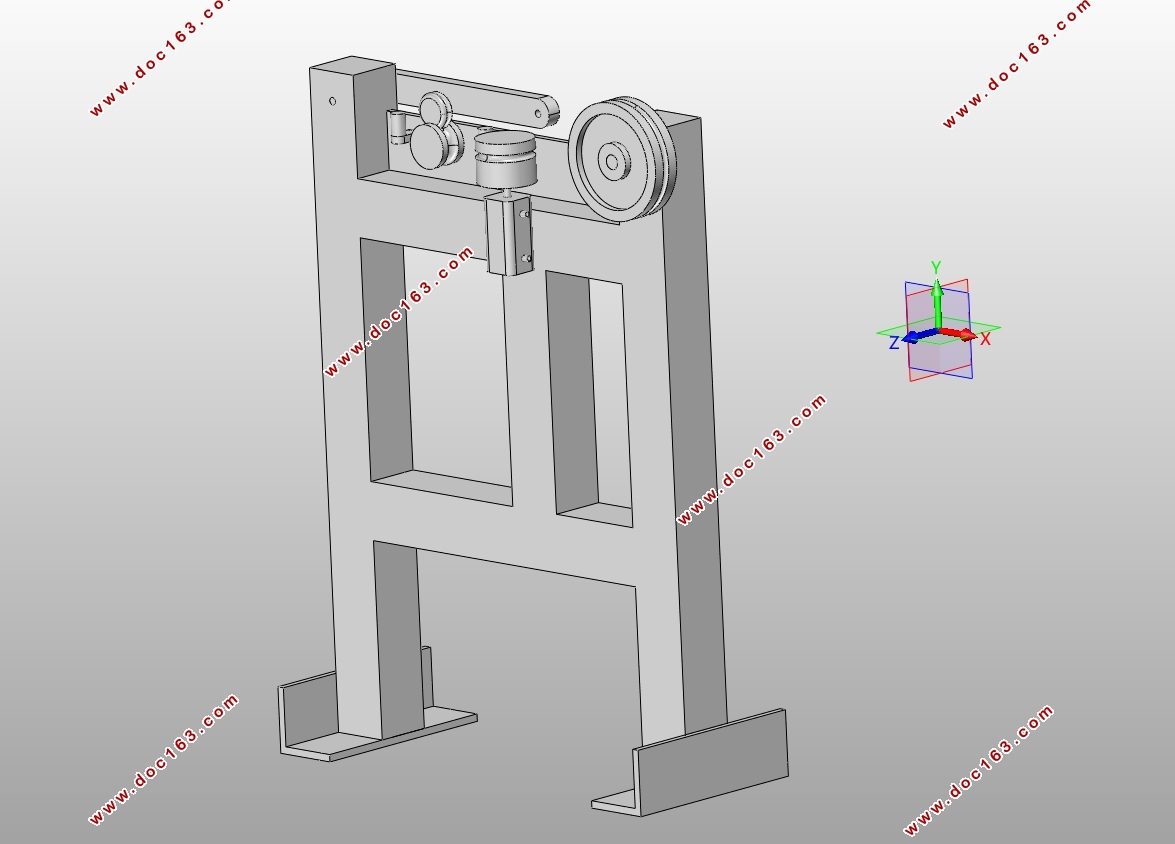

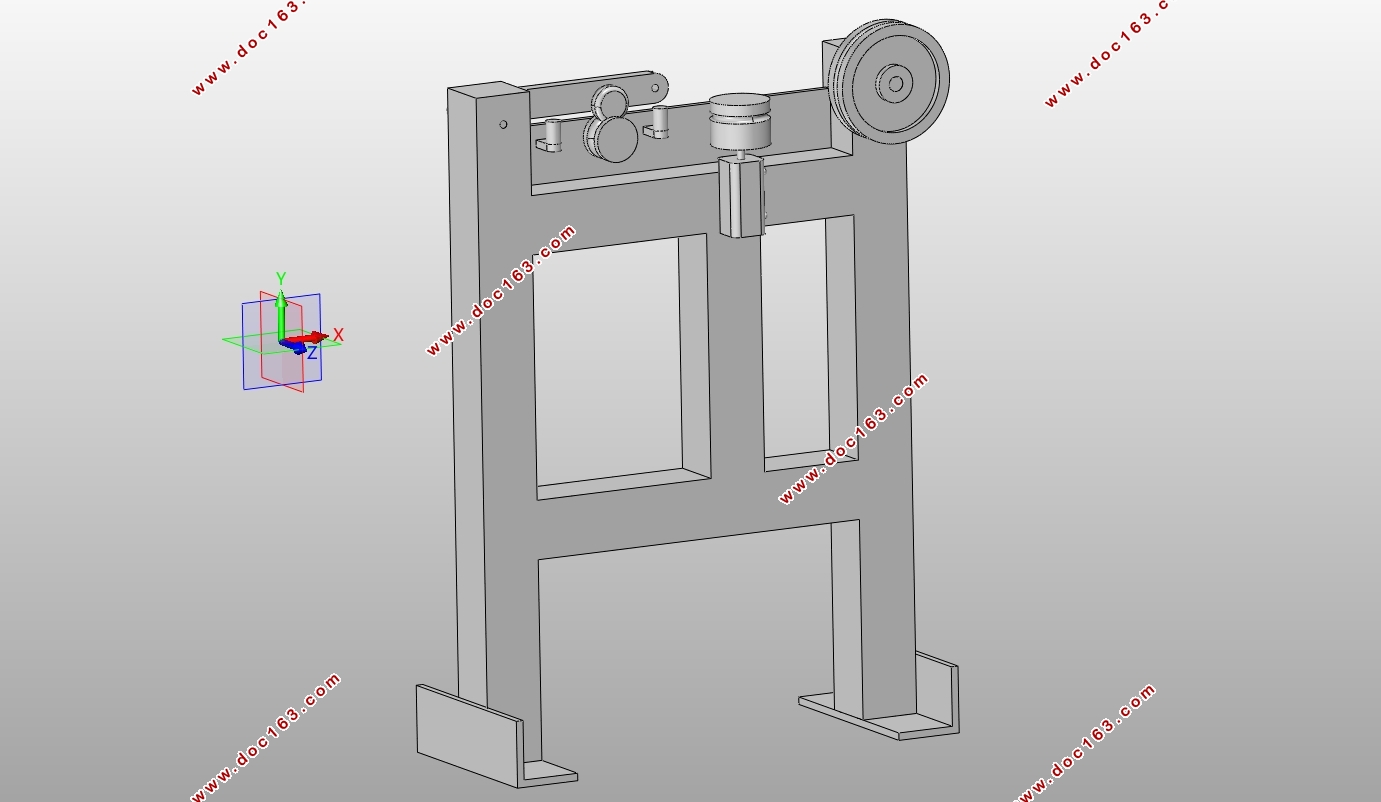

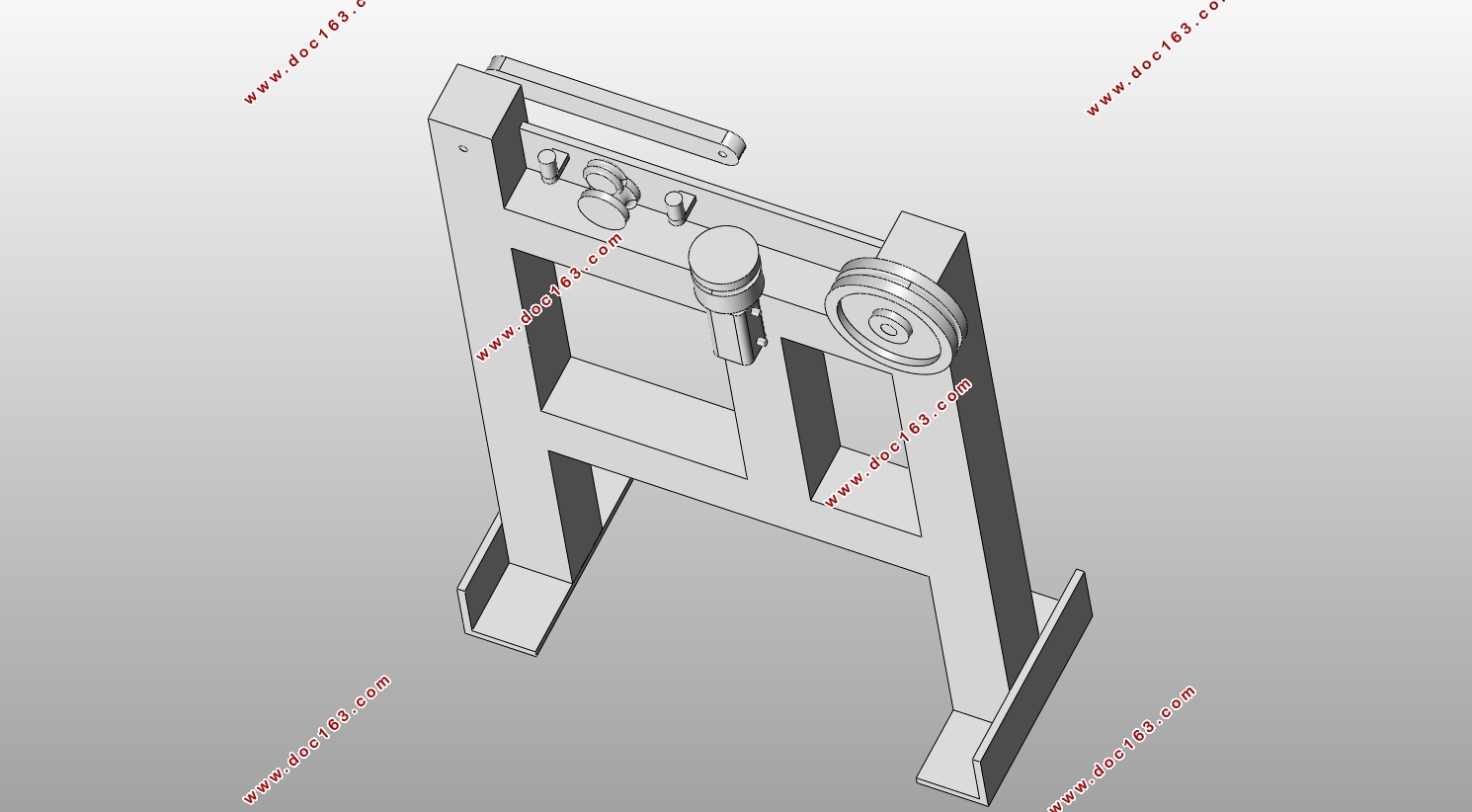

铠装电缆生产线张力机构计米机构设计(含CAD图,SolidWorks三维图)

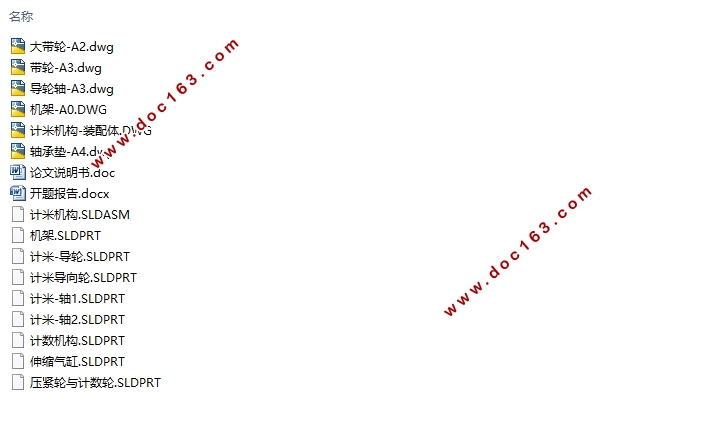

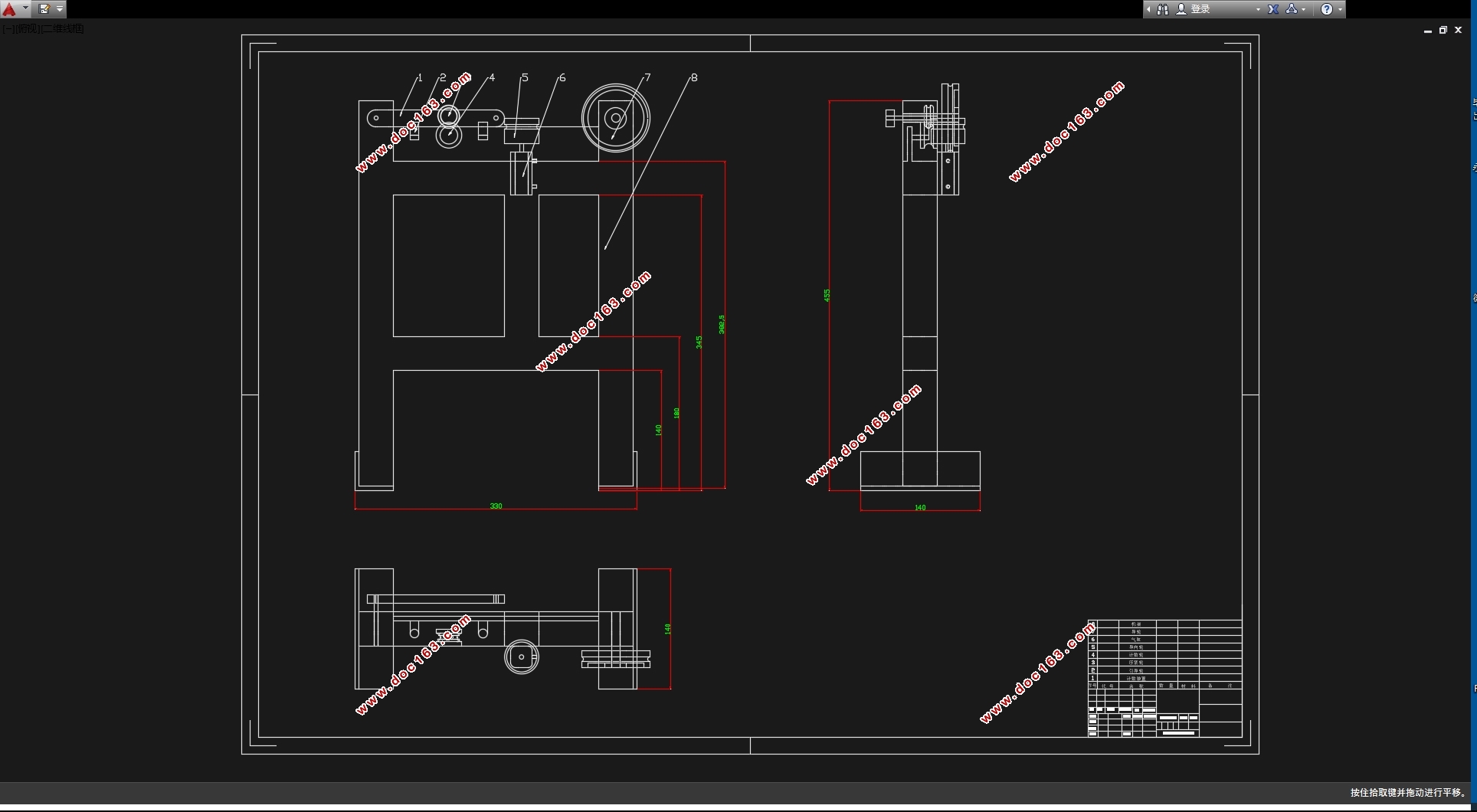

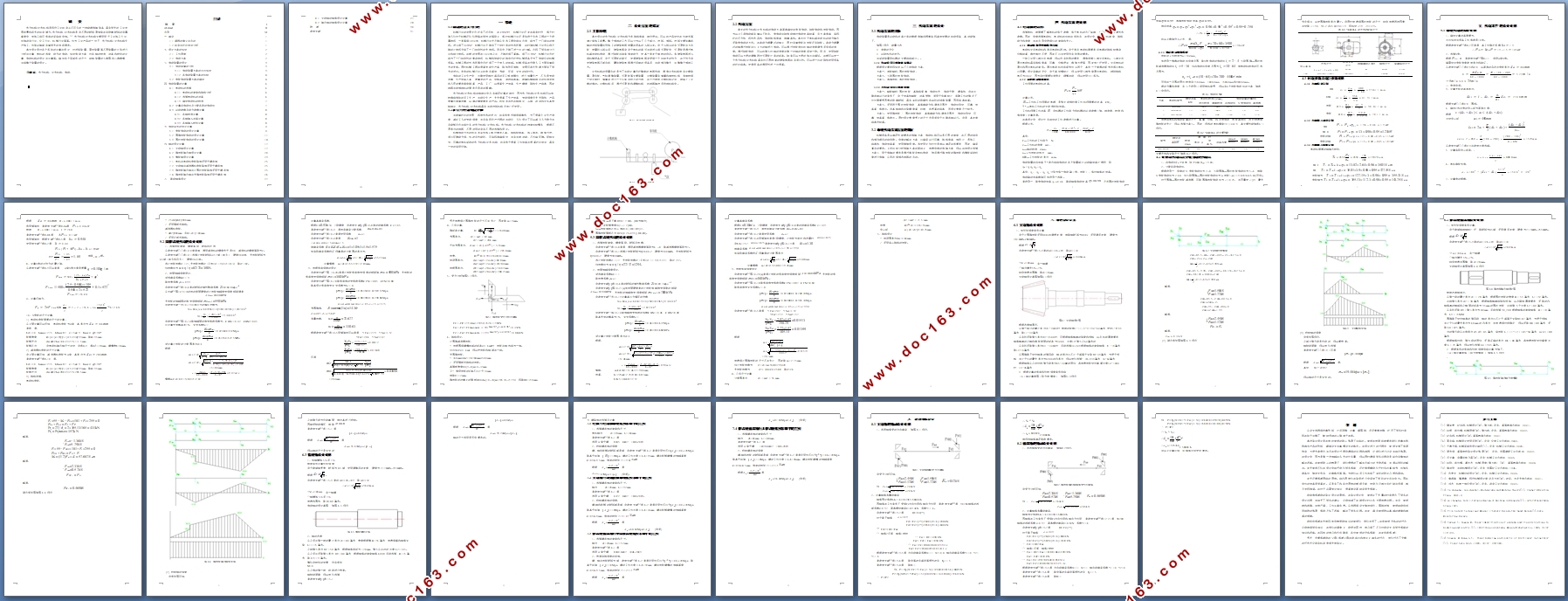

铠装电缆生产线张力机构计米机构设计(含CAD图,SolidWorks三维图)(开题报告,论文说明书10000字,CAD图6张,SolidWorks三维图)
摘   要
张力机构/计米机构是现代工业社会必不可少的一种能源传输装备，具有很大的工业发展前景和巨大的社会潜力。张力机构/计米机构是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。[1] 张力机构/计米机构主要用用于工业加工行业，比如冶金行业、化工行业、机械行业等等。作为工业产品的一份子，张力机构/计米机构生产加工、包装运输都有着很大的市场需求。
本文设计是对各个系统的计算与设计，对进料装置、固定装置等不同装置的分别进行分析与计算，电机的选型，动力的传动；拟定传动方案，对各轴的转速，功率和转矩的计算，传动机构的设计与计算等。确定各个零部件的尺寸，绘制装置的二维图和三维数模，完成整个装置的设计。
关键词：张力机构；计米机构；传动；

工作原理
本文设计的张力机构/计米机构力求结构简单，造价便宜。可以将产品定位在作坊式等微小型加工场景。整个排线的工艺可以分为以下几个部分：送料、排料。送料主要依靠前端的送料装置将待加工的铠装电缆放置在设备的入料口处。由于入料口的有引导轮与方向轮，放置好入料口后，铠装电缆会由于电机的牵引自动进入到引导轮中，引导轮是通过电机或发动机带动，通过链轮与链条传递动力，使其一直处于旋转的状态。当铠装电缆进入到机械设备后，由于引导轮的牵引，使得铠装电缆会受到一个比较大的拉力，这个拉力会使铠装电缆不断向前，最终铠装电缆通过后续的设备后，自动排列整齐，完整整个排线工艺。

计米机构的设置目的是为了自动计算已经整理的电缆张粗，通常计米机构拥有计数装置、导向轮、气缸调整装置、引导轮等主要装置，计数装置有弹簧和旋转机构，当旋转到一定长度时，弹簧会进行一个压紧并松开的过程，这个过程被计数机构记录，就留下了计数的痕迹。计数机构后，通过引导轮和调整机构，将线缆输送至收线机构中。


目录
摘   要    I
Abstract    II
目录    VI
一 绪论    1
1.1课题的意义与目的    1
1.2社会与经济效益分析    1
二 设计方案的拟定    2
2.1 工作原理    2
2.2 传动方案    2
三 传动装置的设计    3
3.1 传动装置的分析    3
3.1.1 传动装置方案的初步拟定    3
3.1.2 各传动装置方案的比较    4
3.2 带轮传动装置方案的确定    4
四 传动装置的计算    6
4.1 电动机的选择    6
4.1.1 电动机的类型和结构分析    6

[资料来源：http://doc163.com]

4.1.2 选择电动机的功率    6
4.1.3 确定电动机的转速    7
4.2 计算总传动比及分配各级的传动比    7
4.3 运动参数及动力参数计算    8
4.3.1 各轴转速计算    8
4.3.2 各轴输入功率计算    8
4.3.3 各轴输入转矩计算    8
五 传动零件的设计计算    9
5.1 带轮传动的设计计算    9
5.2 圆锥齿轮传动的设计计算    11
5.3 圆柱齿轮传动的设计计算    14
六 轴的设计计算    17
6.1 主动轴设计计算    17
6.2 锥齿轮输出轴设计计算    20
6.3 惰轮轴设计计算    23
7.1 电机与电动机带轮联接采用平键连接    25
7.2 主动轴与减速器机带轮联接采用平键连接    25
7.3 锥齿轮输出轴与小圆柱齿轮联接采用平键连接    25
7.4 锥齿轮输出轴与大锥齿轮联接采用平键连接    26 [资料来源：http://Doc163.com]
八  滚动轴承设计    27
8.1 主动轴的轴承设计计算    27
8.2 输出轴的轴承设计计算    28
致  谢    30
参考文献    31 [来源：http://Doc163.com]
