活塞形位精度检具设计(含CAD零件图装配图)

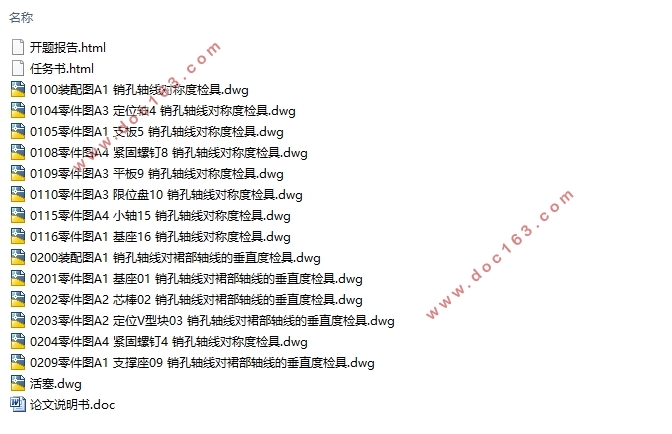

活塞形位精度检具设计(含CAD零件图装配图)(任务书,开题报告,论文说明书11500字,CAD图纸15张)
摘 要
活塞质量由机械制造工艺水平决定，而检测手段是保证产品及零部件质量的重要环节。一个加工完成的活塞质量能不能达到设计要求，尺寸、形状、位置公差的检验是必不可少的工序。现代发动机的应用方向越来越广，提高活塞的工作可靠性至关重,本次检具设计就是基于此。

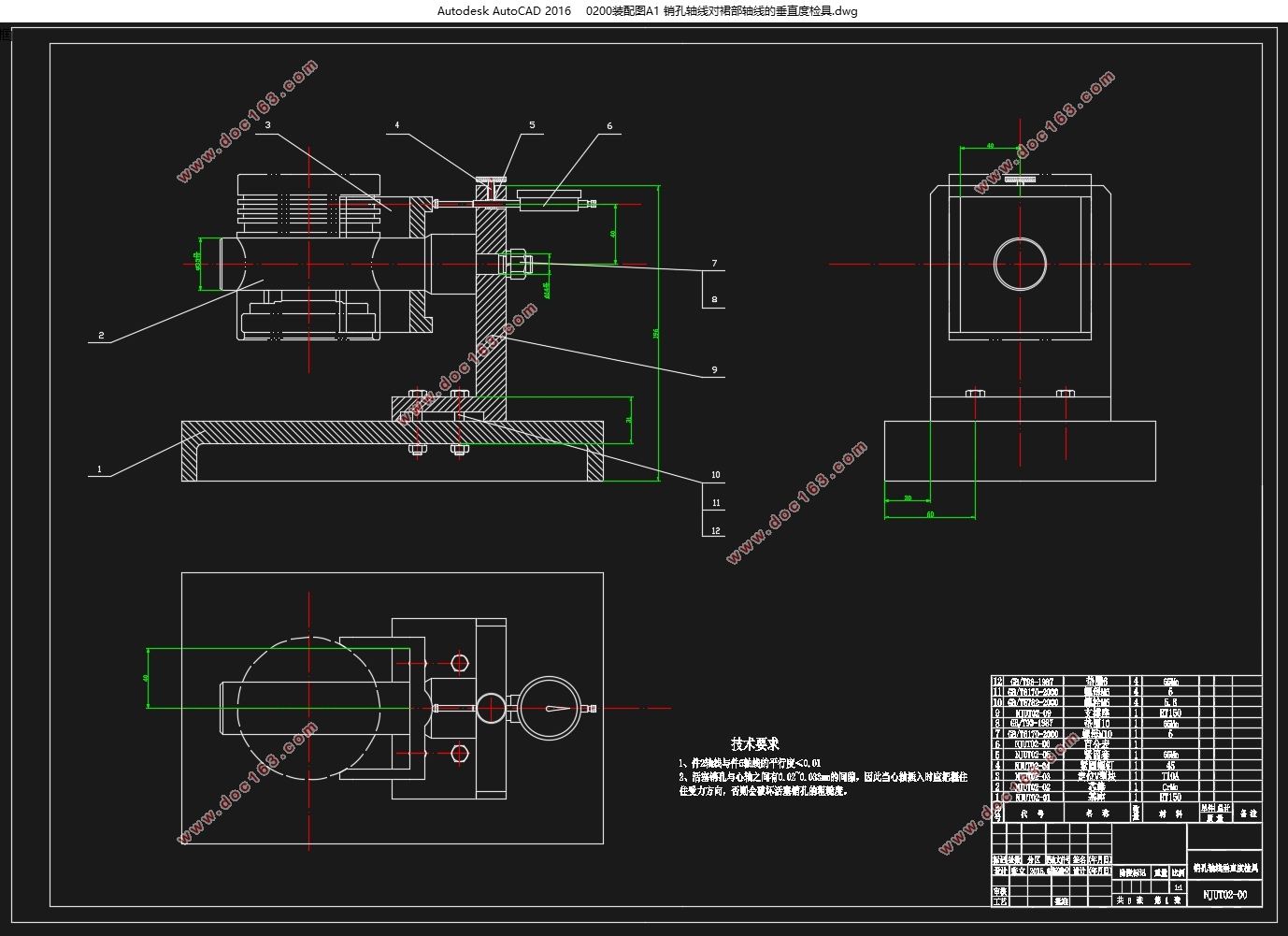

本文主要设计了两种形位精度检具：销孔轴线对裙部轴线的垂直度检具和销孔轴线对裙部轴线的对称度检具。着重解决了活塞销孔的垂直度和对称度检测问题。
关键词：活塞  形位精度  检具

Design of piston shape accuracy checking fixture
Abstract
    The quality of piston is determined by mechanical manufacturing process level，and the detection means is the important part to ensure the quality of products and components.The quality of the piston can not meet the design requirements, the size, shape, position tolerance inspection is the essential procedure.The application of the modern engine is more and more wide, and it is very important to improve the reliability of the piston. This is based on the design of this test. [来源：http://www.doc163.com]
    In this paper, I design two kinds of shape - position accuracy fixture: Pin hole perpendicularity seized on the skirt with the axis and The symmetry checking of the axis of the skirt with pin hole axis.Focus on solving the verticality and the symmetry detection of piston pin holes.

Key word :  Piston ; Shape and position accuracy ; Checking Fixture

2.1  活塞的工艺分析
 2.1.1 活塞的作用
   活塞位于发动机气缸内，作往复运动。当燃烧室里的混合气体（空气和燃料）点燃并膨胀时，活塞受到气体的压力并经过活塞销及连杆将压力送给曲柄。
具体技术要求：
销孔轴线对裙部轴线的垂直度公差    100:0.035
环槽上、下平面对裙部轴线的端面圆跳动公差    0.05mm
环槽上、下两平面各母线对裙部轴线的垂直度公差    25:0.05
头部外圆、环岸外圆对裙部轴线的径向圆跳动公差    0.06mm
环槽底圆对裙部轴线的径向圆跳动公差    0.2mm
销孔轴线对裙部轴线的对称度公差    0.2mm [资料来源：www.doc163.com]
销孔圆度公差    0.0015mm
销孔素线对销孔轴线的平行度公差    0.0015mm
销孔轴线的直线度公差    不大于0.006Mmm
挡圆槽底圆对销孔轴线的圆跳动公差    0.30mm
  [资料来源：http://www.doc163.com]

目  录
摘要    I
Abstract    II

第一章 绪论    1
1.1 采用检具的必要性    1
1.2 活塞形位精度检具设计的目的    1
1.3 活塞形位精度检具的设计要求及特点    1
1.4 形位精度检具国内外现状和发展趋势    2
第二章 设计任务书    3
2.1  活塞的工艺分析    3
2.1.1 活塞的作用    3
2.2活塞的主要技术条件分析    3
2.3选定检测的形位公差    5
第三章 检具设计方案    6
3.1检具设计的基本要求    6
3.2检具的组成    6
3.3 工件的定位与夹紧    6
3.3.1 工件的定位    6
3.3.2 工件必要的夹紧    7
3.3.3 其他夹紧装置    10
3.4 检具用测量指示器和量仪    10
3.4.1界限指示器    10
3.4.2 可显示被测参数误差值的仪表    11
3.5 检具用其他装置和元件    14

[来源：http://www.doc163.com]

3.5.1测量指示器紧固装置    14
3.5.2运动件导向装置    14
3.6 检具的底座    15
第四章 活塞形位精度检具设计    16
4.1测量方法的选择    16
4.2 销孔轴线对裙部轴线的对称度检具    17
4.2.1 设计前有关情况的了解    17
4.2.2 定制检具方案    17
4.2.3 设计总图和零件图    19
4.2.4 测量过程    20
4.3 销孔轴线对裙部轴线的垂直度检具    20
4.3.1 设计前有关情况的了解    20
4.3.2 定制检具方案    20
4.3.3 设计总图和零件图    20
4.3.4 测量过程    22
第五章 设计小结    23
参考文献    24
致谢    25 [资料来源：www.doc163.com]
