冲击实验台用液压离合器设计与分析(含CAD零件图装配图)

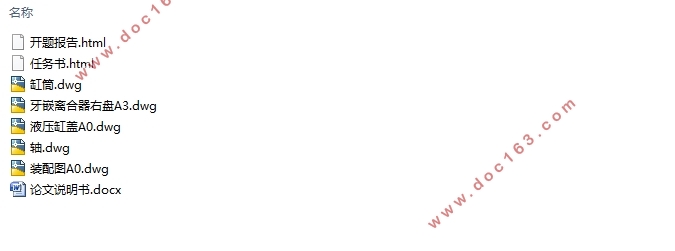

冲击实验台用液压离合器设计与分析(含CAD零件图装配图)(任务书,开题报告,论文说明书13000字,CAD图纸5张)
摘要
文中设计的内容有液压离合器的计算选型、内部多种零件的计算选型，如弹簧、液压缸等。设计的主要目的是在冲击试验过程中，液压离合器输出转矩，使冲击臂旋转太高，再进行水平冲击。因为当前冲击试验较为落后，主要表现在两个方面：一是普通冲击试验机，二是普通冲击试验标准。而且基本都为垂直冲击，故本设计满足了冲击过程的水平冲击，其意义较大，冲击试验台检验产品具有可靠性、安全性和实用性。

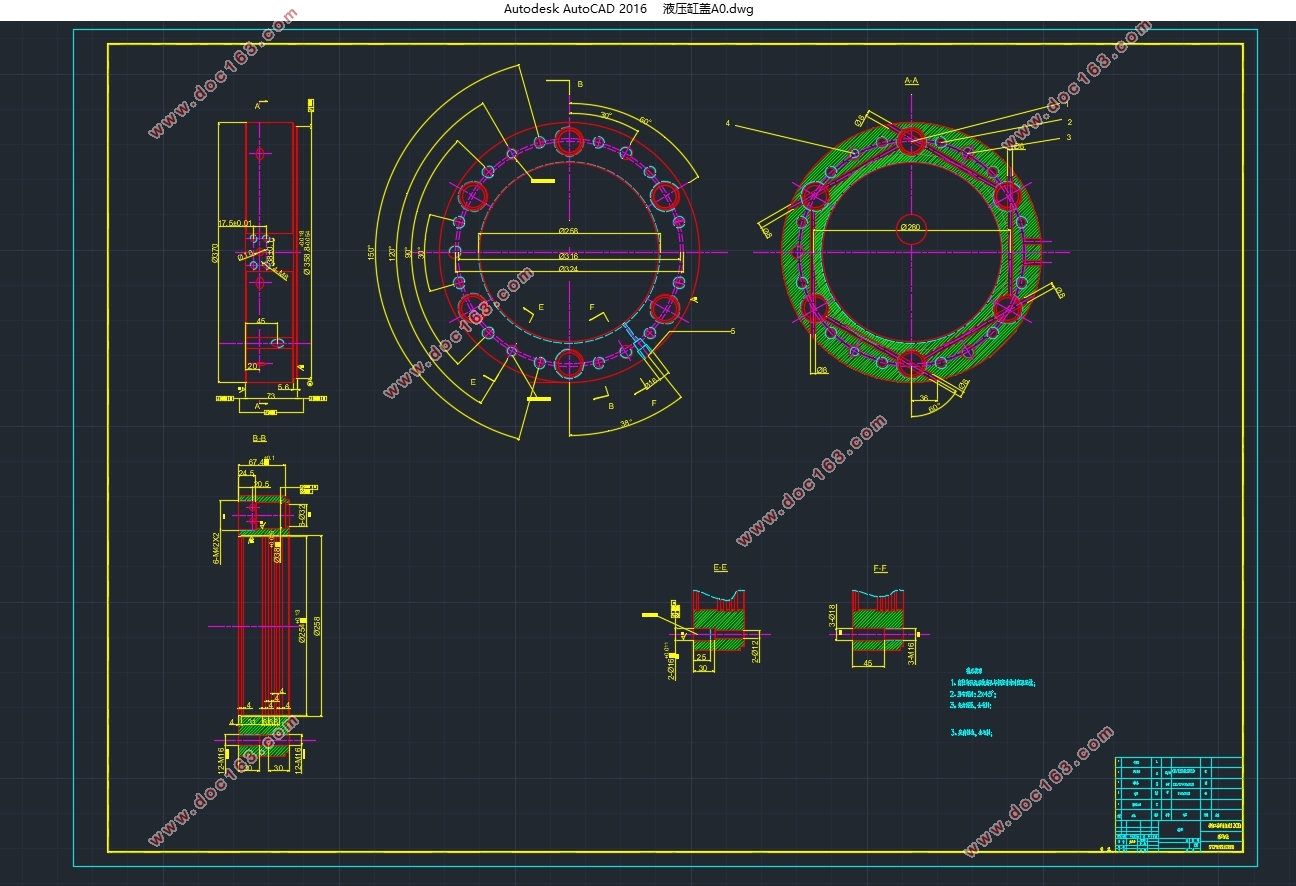

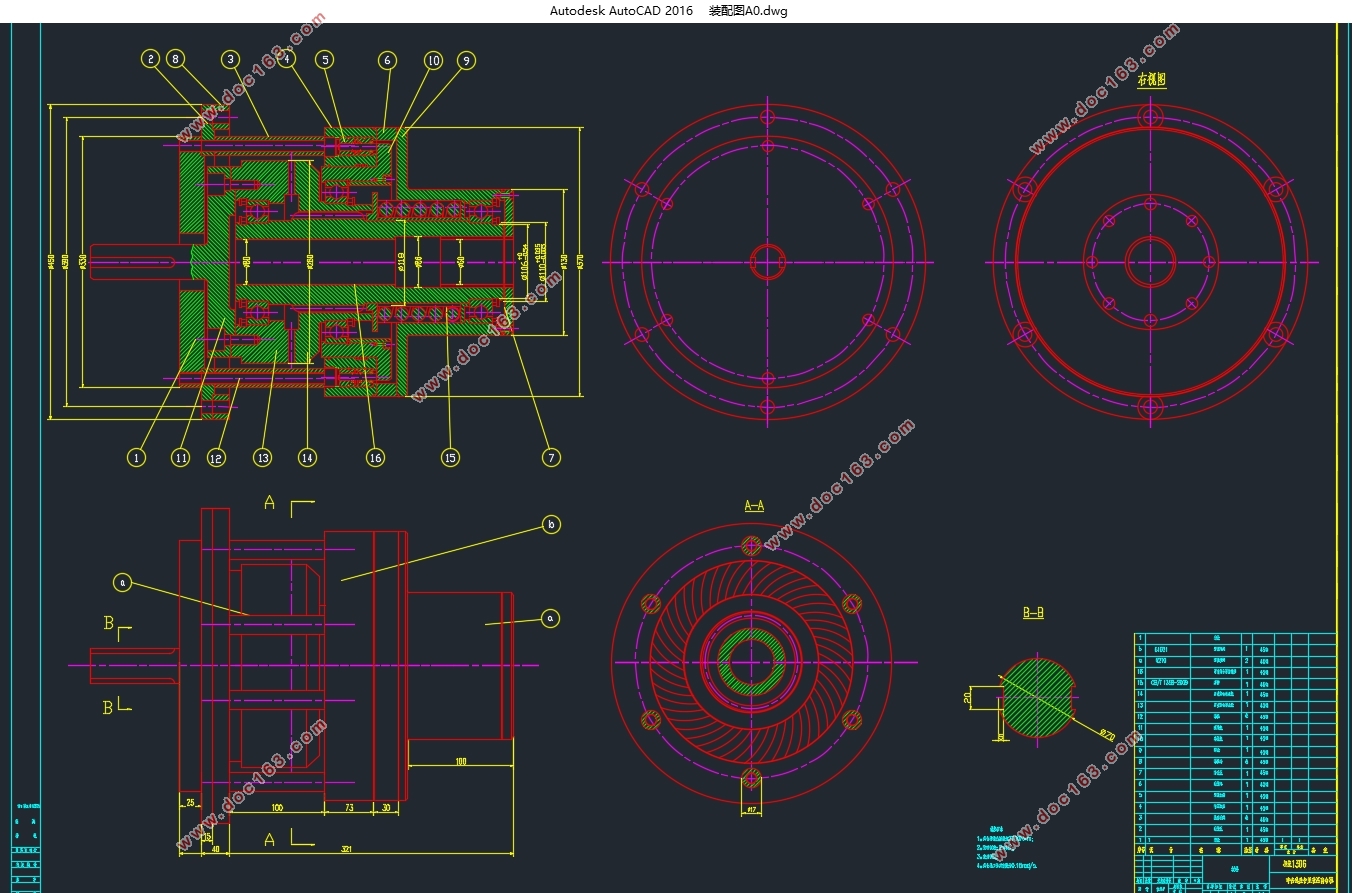

设计采用CAD绘制出图纸，图纸详细表明了离合器的结构形式。离合器的主要组成部分为牙嵌盘、液压缸、弹簧及花键轴等重要组成零件。文章不仅对所有元件都进行了介绍，也对其辅助元件和其他物质进行了选型和介绍。
因为产品需要投入工厂中，故设计中，才有了很多防尘措施、如防尘盖、防尘圈等其他。设计中采用了六个液压缸同时推动，且液压缸每个都设计为相通模式，保证了液压的稳定性和同时性。
关键字： 离合器 冲击试验 液压驱动
Abstract
The design of this article includes the calculation and selection of hydraulic clutch, the calculation and selection of various parts, such as springs, hydraulic cylinders, etc.. The main purpose of the design is that during the impact test, the hydraulic clutch output torque, so that the impact arm rotation is too high, and then horizontal impact. Because the current impact test is relatively backward, mainly in two aspects: first, ordinary impact testing machine, and two is the general impact test standards. And the basic vertical impact, so the design to meet the impact of the process of horizontal impact, and its significance, the impact test table products with reliability, safety and practicality. [来源：http://www.doc163.com]
The drawings are drawn by CAD, and the structure of the clutch is shown in detail. The main components of the clutch are tooth insert, hydraulic cylinder, spring and spline shaft and so on. The article not only introduces all the components, but also introduces the selection and introduction of its auxiliary components and other materials.
Because the product needs to be put into the factory, the design has a lot of dust prevention measures, such as dust cover, dust ring and so on. In the design, six hydraulic cylinders are used to drive the hydraulic cylinder simultaneously, and each hydraulic cylinder is designed as a common mode to ensure the stability and simultaneity of the hydraulic system.
Key words: Clutch; impact test; hydraulic drive
2.2 离合器计算
开展冲击试验台用液压离合器的设计与分析对提高冲击试验台的自动化水平及优化产品结构具有重要作用。所设计的冲击试验台用液压离合器的功能及主要参数如下：
① 所设计的液压离合器可直接将冲击试验台中的水平冲击撞块摆动到90º位置（处于水平状态），然后，液压离合器释放，水平冲击撞块通过背板对被试产品实现水平冲击试验；
② 冲击试验台用的液压离合器为安全式离合器，由液压离合器中的弹簧力上闸，液压力松闸的方式实现工作循环；
③ 水平冲击撞块的质量为200kg；
④ 从液压离合器轴心到水平冲击撞块质心的力臂为1350mm；
⑤ 液压离合器的最大旋转速度为0.15rad/s；
⑥ 液压离合器工作环境温度为-10～45℃；
⑦ 要求所设计的液压离合器结构合理，工作稳定及使用寿命长。
[资料来源：http://doc163.com]
目 录
摘要
Abstract
1 绪论 1
1.1 项目背景 1
1.2 国内外发展现状 1
1.3 主要研究内容 1
1.4 设计目的及意义 1
2 离合器选型及计算 3
2.1 离合器选型 3
2.2 离合器计算 4
2.3 离合器强度校核 5
2.3.1 牙齿工作面的挤压应力 5
2.3.2 牙齿根部的弯曲应力 6
2.3.3 牙齿的自锁条件 6
2.4 本章小结 8
3 弹簧选型及计算 9
3.1 弹簧计算 9
3.1.1确定弹簧材料截面直径 10
3.1.2 确定弹簧弹性刚度 10
3.1.3 弹簧的安装长度 11
3.2 弹簧设计选型 12
3.2.1 弹簧材料截面直径取值 12
3.2.2 弹簧中径取值 12
3.2.3 弹簧有效圈数取值 12 [资料来源：www.doc163.com]
3.2.4 弹簧的自由高度取值 12
3.3 弹簧校核计算 13
3.3.1 弹簧稳定性校核 13
3.3.1 共振验算 14
3.4 本章小结 14
4 液压缸及计算 15
4.1 液压缸计算 15
4.2 液压缸设计 17
4.2.1 液压缸筒设计 18
4.2.2 液压缸盖设计 18
4.2.3 液压缸柱塞设计 20
4.3 液压缸内部其他选型 20
4.3.1 密封件选型 21
4.3.2 O型圈选型 22
4.3.3 防尘圈选型 24
4.3.4 法兰盘选型 25
4.3.5 润滑油选型 27
4.3.6 液压油选型 27
4.4 本章小结 27
5 其他零件 28
5.1 主轴零件 28
5.2 牙嵌离合器牙嵌右端 28 [资料来源：https://www.doc163.com]
5.3 轴承 29
5.3.1 轴承的选型 29
5.3.2 轴承的失效 31
5.3.2 轴承的安装与拆卸 31
5.4 其他零件 31
5.5 本章小结 31
6 环境影响及经济性分析 32
6.1 环境影响分析 32
6.2 经济型分析 32
7 结论与展望 33
7.1 结论 33
7.2 展望 33
参考文献 35
致谢 36 [来源：http://www.doc163.com]
