资料介绍:

特种车辆液压系统设计(含CAD图)(任务书,开题报告,论文说明书10000字,CAD图7张)
摘要

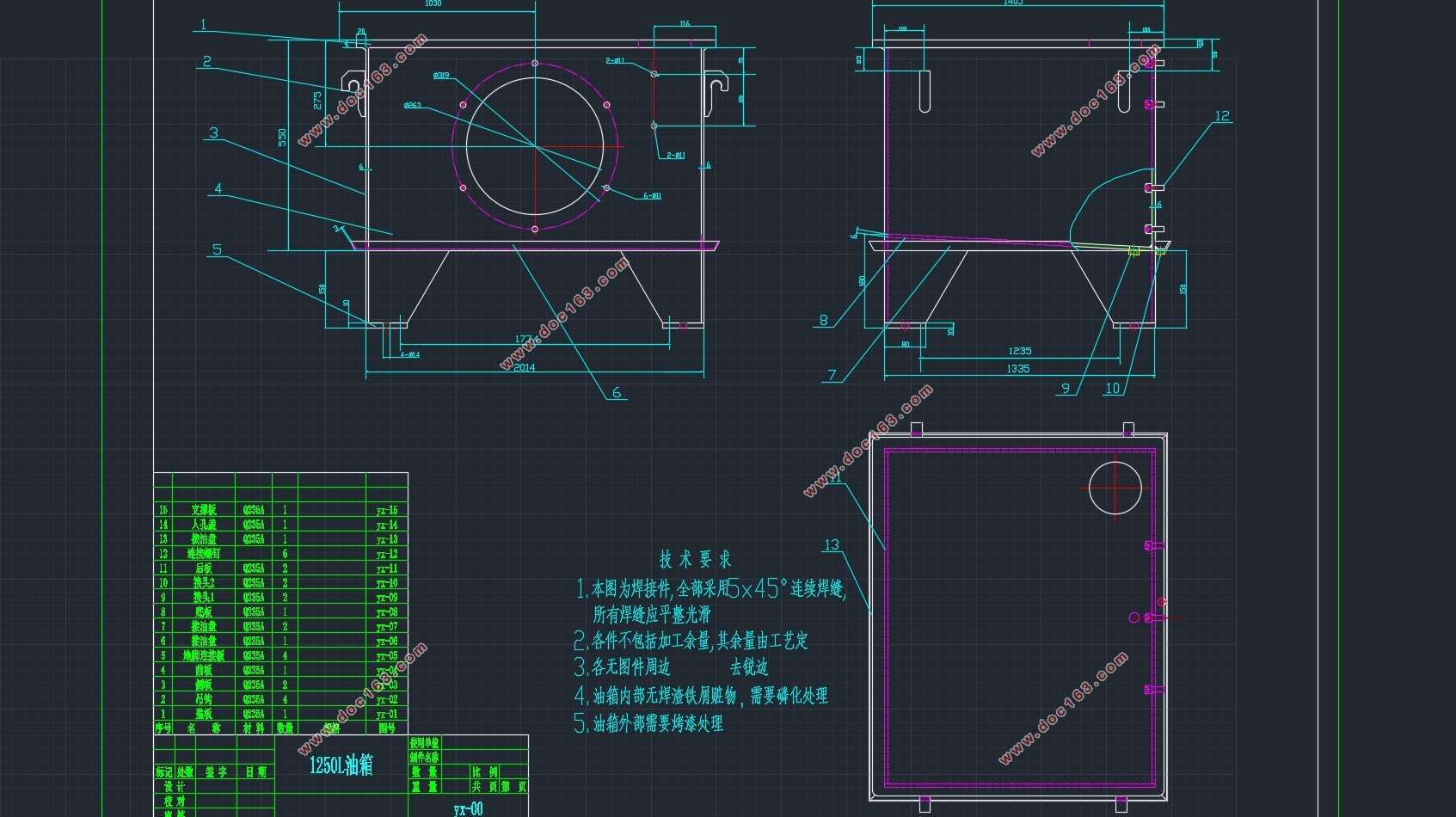

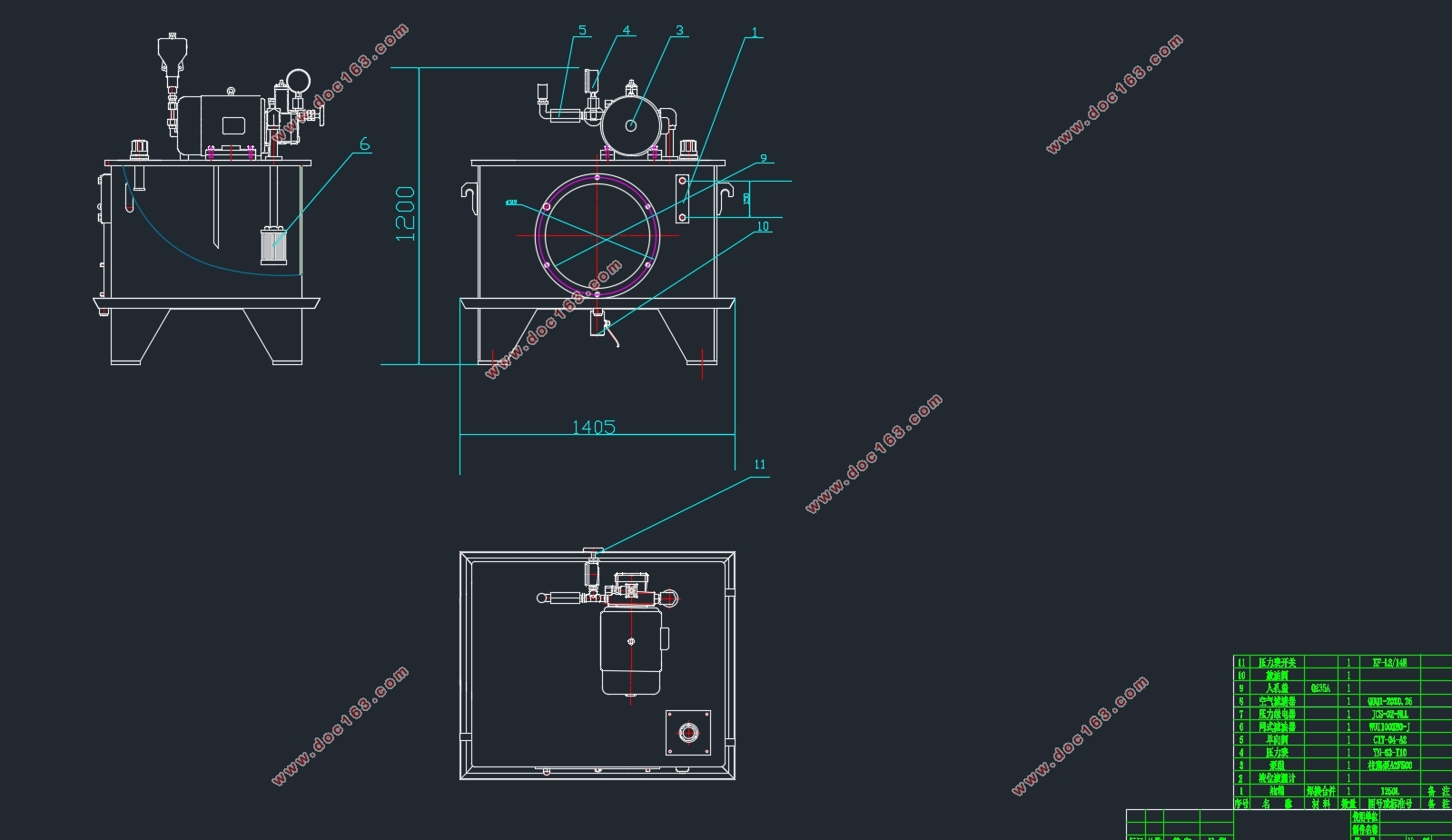

特种车辆液压系统设计主要设计了扒渣机行走部分的液压系统,本次设计首先对扒渣车的工况进行了系统分析,然后根据车辆左右转向45度,可以原地回转,且可以爬上10度的坡等设计要求设计液压系统原理图的雏形。接下来的设计对液压系统的基本参数进行运算,根据液压缸和液压马达在实际运行中所受的力来计算液压缸和液压马达的排量,从而计算出所需液压泵的流量。再之后根据所算的参数值来选择相应的系统元件和辅助元件,最后设计和绘制阀块、油箱、油箱装配图。本次设计的行走车辆可以与扒渣机相结合,实现爬坡、转向、回转等功能,在完成基本任务的基础上,添加了调档功能,可以控制车辆的行走速度,最大爬坡速度不得超过15km/h.
关键词:扒渣车,液压系统,特种车辆,设计

ABSTRACT
The design of special vehicle hydraulic system design of the main part of the hydraulic system of walking drossing machine, the design of the first car on the slag under the system analysis, and then according to the vehicle turned around 45 degrees, can pirouette, and can climb a 10 degree slope design prototype principle diagram of hydraulic system design. The basic parameters of the design of the hydraulic system operation to calculate the hydraulic cylinders and hydraulic motors according to the hydraulic cylinder and a hydraulic motor in the actual operation of the force displacement, and to calculate the required hydraulic pump flow. After that, the corresponding system components and auxiliary components are selected according to the calculated parameter values. Finally, the valve blocks, fuel tanks and fuel tank assembly drawings are designed and drawn. The design of the walking vehicle can be combined with drossing machine, realize climbing, turning, turning, in completing the basic tasks, add a downshift function, walking speed can control the vehicle, the maximum climbing speed should not exceed 15km/h. [资料来源:http://Doc163.com]
KEY WORD: slag picking truck, hydraulic system, special vehicle, design

主要参数的计算
2.1初选系统工作压力
液压系统工作压力的选择需要考虑诸多因素,例如执行元件所占的空间大小,工作环境,液压系统的荷载大小以及设备设计所选用的类型。按照一般情况分析,对于那些不受固定尺寸限制而是选择空间较大的设备,我们设计时,可以考虑选择较低的系统工作压力,而对于拿下行走并且荷载比较大的机械,我们实际时,一般考虑选择较高的系统工作压力。根据机械设计手册表23.4-3,又因为特种车辆自重约为20吨,属于重型机械,应选择20~32 Mpa,又因其属于行走机械,工作压力需选高一些,综上所述,特种车辆液压系统的工作压力初选为28 Mpa。2.2计算行走马达的排量和流量
F=G*sin10=52095N
F—特种车辆受到的最大摩擦力,任务书中要求车可以上10度的坡,根据受力分析,很显然车在上坡时受到的摩擦力最大。
G—车辆和负载的总重力,本论文研究的是与扒渣机搭配的行走车辆,据百度资料显示,扒渣机自重约为4吨,任务书中要求行走车辆自重20吨,所以,G取24吨。
T=F*D/4η=52095*1.35/(4*0.9)=15629m.n
T—液压马达受到的负载转矩 [来源:http://www.doc163.com]
D—轮胎的外半径,考虑到车辆和负载总重为24吨,并且车辆的最大行驶速度为15km/h,根据工程机械充填轮胎表格,在此处选择规格为17.5-25,层级为20的工程机械填充轮胎,其外直径为1350mm。
η—机械效率,此处取0.9.
  [资料来源:www.doc163.com]

特种车辆液压系统设计(含CAD图)
特种车辆液压系统设计(含CAD图)
特种车辆液压系统设计(含CAD图)


目录
第1章 绪论
1.1 研究背景及意义                              1 [来源:http://Doc163.com]
1.2 国内外现状分析 1
第2章 主要参数的计算
2.1初选系统工作压力                                      3
2.2计算行走马达的排量和流量                              3
2.3转向液压缸的流量,活塞杆径和液压缸内径                5
2.4计算回转液压缸的液压缸内径,活塞杆径和流量            6
第3章 制定液压系统设计的基本方案和绘制液压原理图

[资料来源:http://Doc163.com]


3.1制定基本方案                                          7
3.2绘制液压系统原理图                                    10
第4章  液压元件的选型
4.1液压泵的选择                                          10
4.2液压马达的选型                                        12

[版权所有:http://DOC163.com]


4.3液压缸的选择                                          14
4.4液压阀的选择                                          15
4.5主要管路内径                                          17
4.6油箱选型                                              17 [资料来源:https://www.doc163.com]
第5章 液压系统性能验算                                  18 [资料来源:https://www.doc163.com]
